单电阻foc版本STM32低成本MD500E永磁同步pmsm，单电阻foc，无感算法方案，高性价比变频器方案 md500e单电阻采样：精简移植了md500e的无感svc部分到f103中，值得研究学习 包括精简md500e移植到f103里的代 码一份 ，开发板原理图pdf。 很好资料，做电机控制的无感算法 ， 注意 这个是单电阻采样版本 ，图片为单电阻采样波形，说实话单电阻采样还挺难的。 为了兼容三电阻和单电阻，默认用三电阻原理图，如果使用单电阻代码，则三个电阻短路即可 独家单电阻学习资料

最近在研究电机控制领域，发现了一个超有趣的东西——单电阻FOC版本的STM32低成本MD500E永磁同步（PMSM）电机控制方案，这可是高性价比变频器方案的宝藏资料啊，必须来和大家分享分享。

单电阻FOC与无感算法的魅力

先来说说单电阻FOC（Field - Oriented Control，磁场定向控制）。传统的FOC可能需要三个电阻来进行电流采样，可这单电阻采样就厉害咯，仅用一个电阻就能实现类似的功能，大大降低了硬件成本。而无感算法呢，无需额外的位置传感器，通过对电机电气量的计算来估算转子位置和速度，进一步削减成本，简直是精打细算的典范。

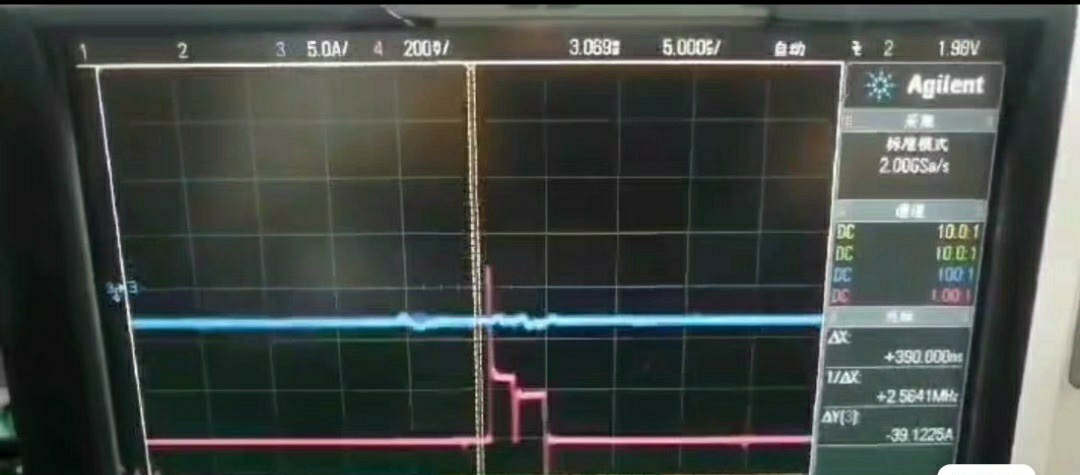

但说实话，单电阻采样真不是那么容易的事儿，从看到的单电阻采样波形就能感觉到其中的复杂性。不过咱既然搞技术，就没有怕难的道理。

MD500E移植到F103的精彩历程

这里最让人兴奋的，就是将MD500E的无感SVC（Space Vector Control，空间矢量控制）部分精简移植到F103中。这就像是给小巧灵活的F103装上了强大的“心脏”。

单电阻foc版本STM32低成本MD500E永磁同步pmsm，单电阻foc，无感算法方案，高性价比变频器方案 md500e单电阻采样：精简移植了md500e的无感svc部分到f103中，值得研究学习 包括精简md500e移植到f103里的代 码一份 ，开发板原理图pdf。 很好资料，做电机控制的无感算法 ， 注意 这个是单电阻采样版本 ，图片为单电阻采样波形，说实话单电阻采样还挺难的。 为了兼容三电阻和单电阻，默认用三电阻原理图，如果使用单电阻代码，则三个电阻短路即可 独家单电阻学习资料

下面给大家看看部分关键代码（以初始化ADC采样单电阻电流为例）：

// 初始化ADC
void ADC_Init(void) {
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能ADC1和相关GPIO时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA1为模拟输入，用于单电阻电流采样
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // ADC1复位
    ADC_DeInit(ADC1);

    // ADC1配置
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);

    // 配置ADC1通道1（PA1）
    ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);

    // 使能ADC1
    ADC_Cmd(ADC1, ENABLE);

    // 校准ADC1
    ADC_ResetCalibration(ADC1);
    while (ADC_GetResetCalibrationStatus(ADC1));
    ADC_StartCalibration(ADC1);
    while (ADC_GetCalibrationStatus(ADC1));
}

代码分析：首先使能了ADC1和GPIOA的时钟，因为我们要用到PA1引脚进行模拟输入采样。将PA1配置为模拟输入模式，然后对ADC1进行复位，这是个好习惯，确保初始化的干净。接着配置ADC1的工作模式，这里设置为独立模式，不扫描、不连续转换，外部触发也禁用，数据右对齐，只采样一个通道。之后配置具体的采样通道为PA1对应的通道1，并设置采样时间。最后使能ADC1并进行校准，校准可是很重要的一步，能提高采样精度。

兼容三电阻与单电阻的巧妙设计

为了方便大家使用，这个方案默认采用三电阻原理图。要是想用单电阻代码，只需要把三个电阻短路就行，是不是很机智？这样无论是追求成本极致的单电阻方案，还是对精度有更高要求的三电阻方案，都能轻松切换。

另外，文中还提到有开发板原理图PDF，这对于深入研究硬件设计的朋友来说，简直是福音。通过原理图，我们能清楚地看到各个模块之间的连接关系，有助于更好地理解整个系统的工作原理。

总之，这份独家单电阻学习资料，无论是对于想深入研究电机控制无感算法的爱好者，还是致力于开发低成本高性价比变频器方案的工程师，都是不可多得的财富。希望大家都能从中学到有用的东西，一起在电机控制的领域里探索前行！
