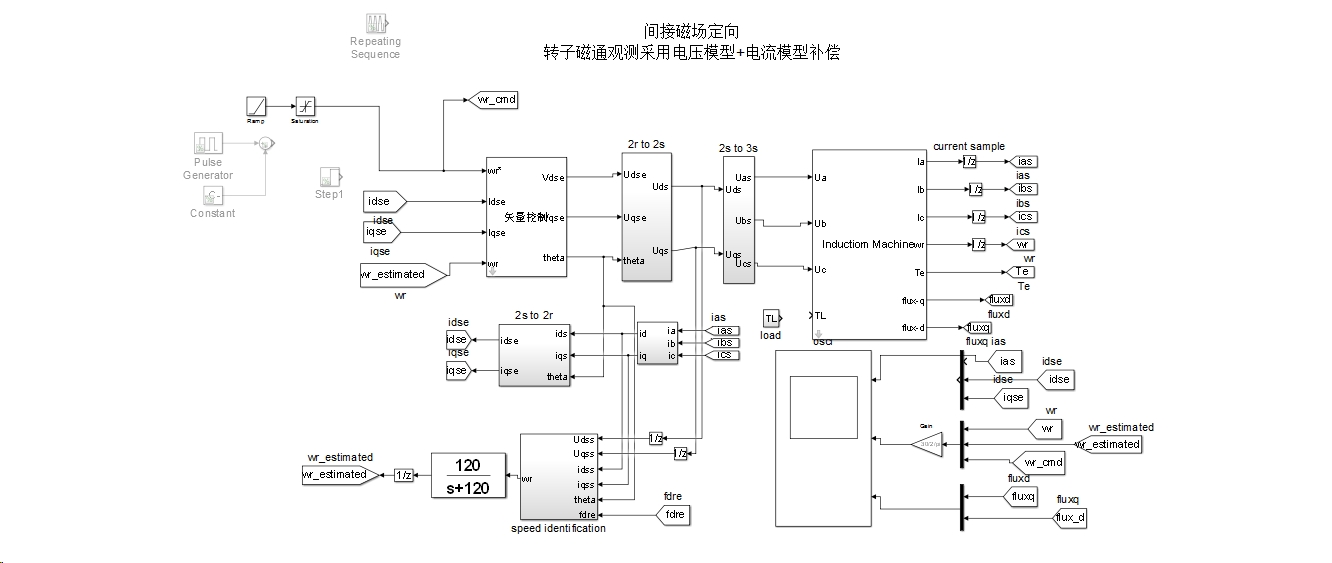

异步电机无传感器矢量控制的算法，matlab，仿真模型，采用转子磁链定向控制算法，转子磁链观测器采用电压模型+电流模型补偿算法。

本文面向具备电机控制基础的嵌入式软件工程师与电力电子系统开发者，深入剖析一套基于转子磁链定向的异步电机无传感器矢量控制系统的软件架构与核心功能模块。该系统采用经典的“电压模型+电流模型”混合磁链观测策略，并集成完整的速度估计、电流环与速度环PI控制、坐标变换、空间矢量调制（SVPWM）等关键算法，适用于中低速高性能控制场景。

---

一、系统整体架构

该控制系统以 S-Function（Simulink可调用的C语言模块） 为顶层入口，运行于固定采样周期（由 ISR_FREQUENCY = 0.55 kHz 决定，即采样周期约1.82 ms）。系统接收四个输入信号：直流母线电压（Udc）、三相定子电流（Isabc）、逻辑使能信号（lsm）以及实测转速（用于调试或对比），并输出多达17组信号，涵盖PWM占空比、各坐标系下的电压/电流/磁链分量、估算转速、磁链角度等，便于仿真验证与在线调试。

异步电机无传感器矢量控制的算法，matlab，仿真模型，采用转子磁链定向控制算法，转子磁链观测器采用电压模型+电流模型补偿算法。

整个控制流程遵循典型的矢量控制时序：

1. 信号采集与标幺化
2. Clarke/Park坐标变换
3. 磁链与转速估算（无传感器核心）
4. 双闭环PI调节（速度外环 + 电流内环）
5. 反Park变换与SVPWM生成
6. 反馈电压重构（用于磁链观测）

---

二、无传感器核心：转子磁链与转速估计算法

系统采用 混合磁链观测器（Hybrid Flux Observer） 架构，巧妙融合电压模型与电流模型的优势，克服纯电压模型在低速下积分漂移、纯电流模型依赖参数精度的缺陷。

1. 磁链观测器（ACI_FE）

• 电流模型部分：基于转子磁链定向下的经典方程，利用d轴转子磁链动态方程进行递推计算，具有良好的稳态精度，但对转子电阻敏感。
• 电压模型部分：通过对定子反电动势积分获得定子磁链，再推导转子磁链。为抑制直流偏置导致的积分饱和，引入 PI型补偿器，实时校正电压模型的积分误差。
• 融合机制：PI补偿器的误差信号来源于电压模型磁链与电流模型磁链的差值，通过调节补偿电压，使电压模型输出逐渐逼近电流模型在中高速段的可靠估计值，从而实现全速域鲁棒磁链观测。

最终，通过 atan2(PsiQrS, PsiDrS) 计算出高精度的 转子磁链角度（ThetaFlux），作为Park变换的同步基准。

2. 转速估计算法（ACI_SE）

基于观测到的转子磁链矢量，系统采用 滑差频率法 估算转子电角速度：

• 滑差计算：利用转子磁链与定子电流的叉积关系，计算电磁转矩相关的滑差频率。
• 同步角速度获取：通过对磁链角度进行微分（带限幅与低通滤波），获得同步角速度。
• 转子速度合成：同步角速度减去滑差频率，即得转子电角速度估计值（WrHat）。

该方法在中高速段精度高，且天然具备方向判别能力。低速段依赖磁链观测精度，因此与混合磁链观测器形成闭环协同。

---

三、矢量控制环路设计

1. 电流内环（Id/Iq 控制）

• 采用两个独立的 抗饱和PI控制器，分别调节d轴（励磁分量）和q轴（转矩分量）电流。
• IdRef 固定为弱磁点以下的恒定值（如0.28 pu），实现最大转矩/电流比控制。
• IqRef 由外环速度控制器输出动态给定，直接决定电磁转矩大小。
• 控制器输出为旋转坐标系下的电压指令（Vdref, Vqref）。

2. 速度外环

• 速度参考值（SpeedRef）经 斜坡发生器（RAMPGEN） 与 斜坡控制器（RMPCNTL） 平滑处理，避免阶跃冲击。
• 速度PI控制器以估算转速（WrHat）为反馈，输出 IqRef 给电流环。
• 为降低计算负担，速度环运行频率可配置为电流环的整数分频（通过 SpeedLoopPrescaler 实现）。

---

四、坐标变换与调制模块

• Clarke变换：将三相静止坐标系（abc）转换为两相静止坐标系（αβ），采用标准等幅值变换。
• Park/反Park变换：在静止（αβ）与旋转（dq）坐标系间转换，依赖实时磁链角度及其三角函数值（预计算Sine/Cosine）。
• SVPWM生成：根据dq轴电压指令，经反Park变换得到αβ指令，再通过扇区判断与占空比计算，输出三相PWM占空比（Ta, Tb, Tc）。代码中预留了 开关管压降补偿 接口（switch_conpensate），提升低速性能。

---

五、电压反馈重构

为支持电压模型磁链观测，系统需重构定子端电压。通过 PHASEVOLTAGE 模块：

• 利用母线电压（Udc）与SVPWM输出的调制比（Ta, Tb, Tc），
• 反推实际施加于电机的 αβ轴定子电压（Valpha, Vbeta），
• 作为磁链观测器的输入，形成闭环观测。

此设计避免了额外电压传感器，完全依赖已知的逆变器开关状态与母线电压。

---

六、工程实现特点

• 标幺化（Per-Unit）系统：所有物理量均转换为标幺值，提升数值稳定性与参数通用性。
• 模块化宏定义：各功能模块（如PI、Clarke、Park等）均以结构体+宏的形式实现，代码紧凑、执行效率高，适合嵌入式部署。
• 增量构建支持：通过 BUILDLEVEL 宏（如LEVEL2~LEVEL6），可分阶段验证ADC、坐标变换、电流环、速度估计、全闭环等功能，极大便利调试。
• 参数集中管理：电机参数（Rs, Rr, Ls, Lr, Lm）、控制参数（PI增益、截止频率）均在 Settings.h 中定义，便于移植与调参。

---

结语

该代码实现了一套完整、稳健、工程化的异步电机无传感器矢量控制系统。其核心价值在于 混合磁链观测器与滑差法速度估计的紧密结合，有效拓展了无传感器控制的低速性能边界。整体架构清晰、模块解耦良好，既适用于学术研究，也具备向DSP或MCU平台移植的工程潜力，是理解现代交流电机高性能控制算法的优秀范例。
