作为一个刚入门esp32的新手，做第一个关于esp32的实验困难重重，要么就是函数忘了，要么就是大小写忘了，道路还非常长。废话不多说，这次我做了一实验，是关于ESP32 驱动 0.96 寸 OLED 显示文字 + 实时时间的一个简单实验（话说简单，但也费了我不少时间），接下来就简单讲讲我的“历程”吧！

一.实验目的

        为了解决OLED 显示文字 和 实时时间的显示。

二.实验前的准备

        硬件：esp32开发板，0.96寸OLED，杜邦线4根（我用的是公对公的），USB线，面包板（新手最好用一下）

        软件：ESP-IDF(也可以是Arduino,新手用这个有好一点）

三.实验知识

        要做成这个实验，那肯定是要掌握对应的点，不然，云里雾里。

1.OLED

        这个物件的引脚分为GND,VCC,SDA(可以想做data),SCL（可以想做clock），GND,VCC，不用多说，一个接地的，一个是类似于电源输出，重点了解，SDA,SCL------首先，对于他们两，如果不改原始数据的话，二者默认对应21,22，当然，你不想记也可以，可以自己设置想用的esp32的其他GPIO，函数为Wire,begin(SDA_GPIO,SCL_GPIO);

2.复位引脚规则

        简单说就是，是不是用硬件复位，是不是用软件复位

3.OLED的地址

        OLED的地址非常重要，是esp32找到它的依据（大部分应该是0x3c）

4.接线思路

        我认为可以将这个整体分为两部分：1.对话部分（esp32和OLED形成可以交流的情况）2.电源部分（esp32给OLED电源通路）

a.对话部分

        对话部分，顾名思义，就是让esp32和OLED形成朋友关系，假如，朋友都不是，你就压根就讲不上话（代码的信息过不来），所以我认为这部分该这么接：

        esp32_GPIO21------SDA;           esp32_GPIO22---------SCL;

---

b.电源部分

        电源部分，用大白话说，就是让OLED有能量。所以我认为这部分该这么接：

        ESP32_VCC--------OLED_VCC,          OLED_GND--------ESP32_GND

(其他我感觉就没那么重要了）

四.实验代码

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define screen_height 64
#define screen_width 128
#define OLED_reset -1
#define OLED_position 0x3c

Adafruit_SSD1306 display(screen_width,screen_height,&Wire,OLED_reset);

unsigned long previousmillis=0;
int hour=0;
int minute=0;
int second=0;

void setup(){
  Wire.begin(21,23);
  Serial.begin(115200);

  if(!display.begin(SSD1306_SWITCHCAPVCC,OLED_position)){
    Serial.println("初始化失败");
    for(;;);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0,0);
}

void loop(){
  unsigned long currentmillis=millis();

  if(currentmillis-previousmillis>=1000){
     previousmillis=currentmillis;
     second++;
     if(second>=60){
      second=0;
      minute++;
      if(minute>=60){
        minute=0;
        hour++;
        if(hour>=24){
          hour=0;
        }
      }
     }
  }
  display.clearDisplay();
  display.setTextSize(2);
  display.setCursor(10,10);
  display.print("ESP32");

  display.setTextSize(1);
  display.setCursor(30,30);
  display.printf("%02d:%02d:%02d",hour,minute,second);

  display.display();
}

  （代码水平一般，见谅）

我认为很有价值的知识

1.函数

display.clearDisplay()        清屏；

display.setTextColor()        颜色；

display.setTextSize()         大小；

Serial.print()        串口打印（在串口监视）；

dispaly.setCursor()          初始位置；

display.display()        展示出来；

2.代码逻辑

        简单说，就是通过不断的loop函数，每过一秒，就是second++，接下来就是简易的逻辑部分（不过多赘述）。

        重点讲讲，就是

if(!display.begin(SSD1306_SWITCHCAPVCC,OLED_position)){
    Serial.println("初始化失败");
    for(;;);
  }

看似平平无奇，实则还是有点用的。

假设你不小心把 OLED 的 SCL 引脚接成了 ESP32 的 24 号脚（不是代码里的 23）：

1. 上传代码后，串口监视器会立刻显示 “初始化失败”；
2. 程序卡死，不会执行后面的时间更新、显示代码；
3. 你看到提示后，第一时间检查接线，发现 SCL 接错，改回 23 号脚，问题解决；
4. 若没有这段代码，你只会看到屏幕黑屏，可能会反复修改printf格式、时间逻辑，浪费大量时间。

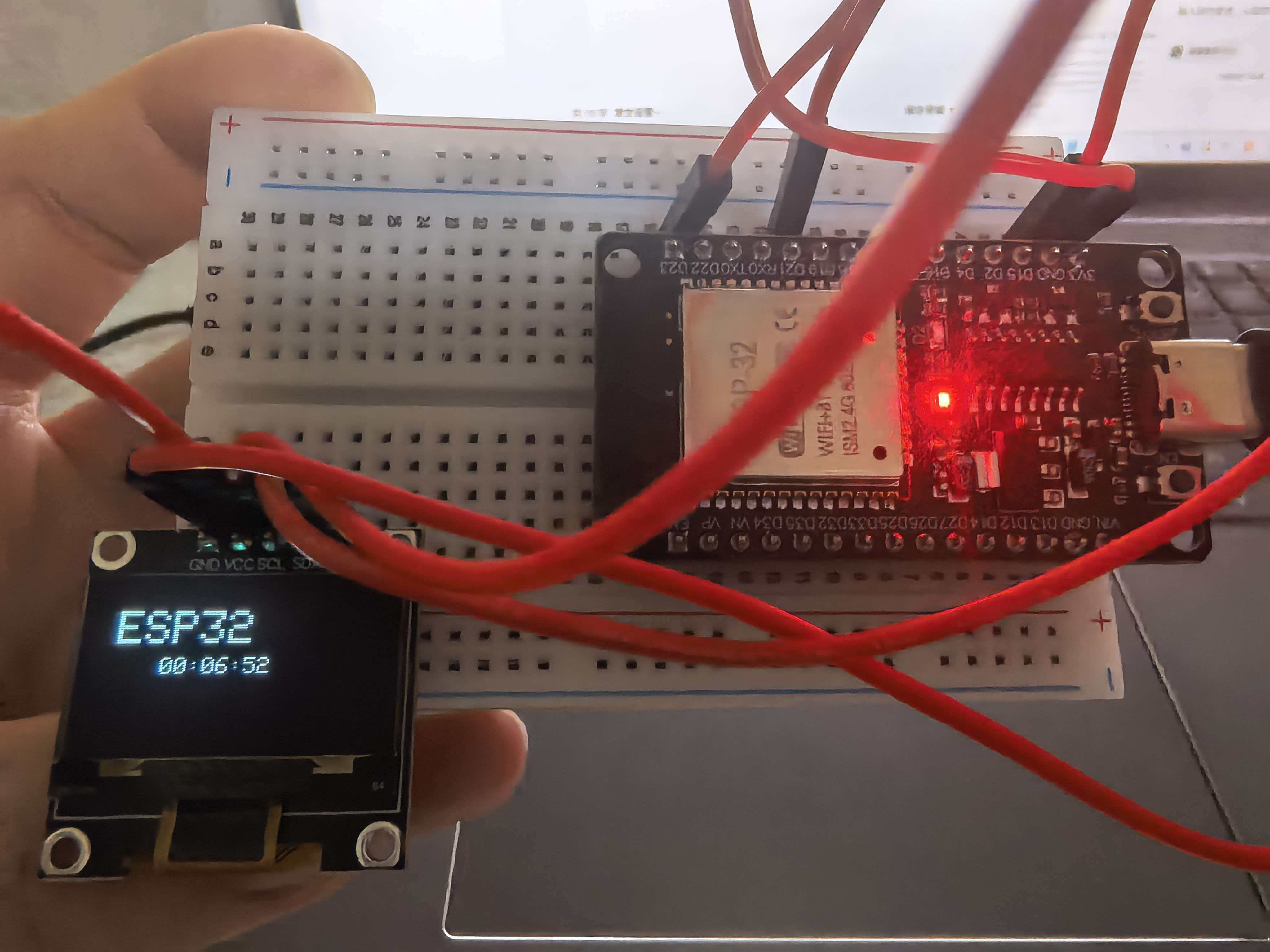

五.实验结果图片

六.遇到的问题与解决
1. 大小写问题
   比如，`Wire.begin()`被写成`wire.begin()`，导致编译报错“'wire' was not declared in this scope”。
   解决：严格遵循库的命名规范，使用首字母大写的`Wire`对象。

2. 对`&Wire`和OLED地址的误解
   误以为两者是同一概念，实际上`&Wire`是I2C通信通道的引用，OLED地址（0x3C）是总线上的设备标识。
   解决：明确分工——通道负责传输数据，地址负责定位设备。

这次的实验报告就到这了，如果你看到了这里，真是相当感谢！
