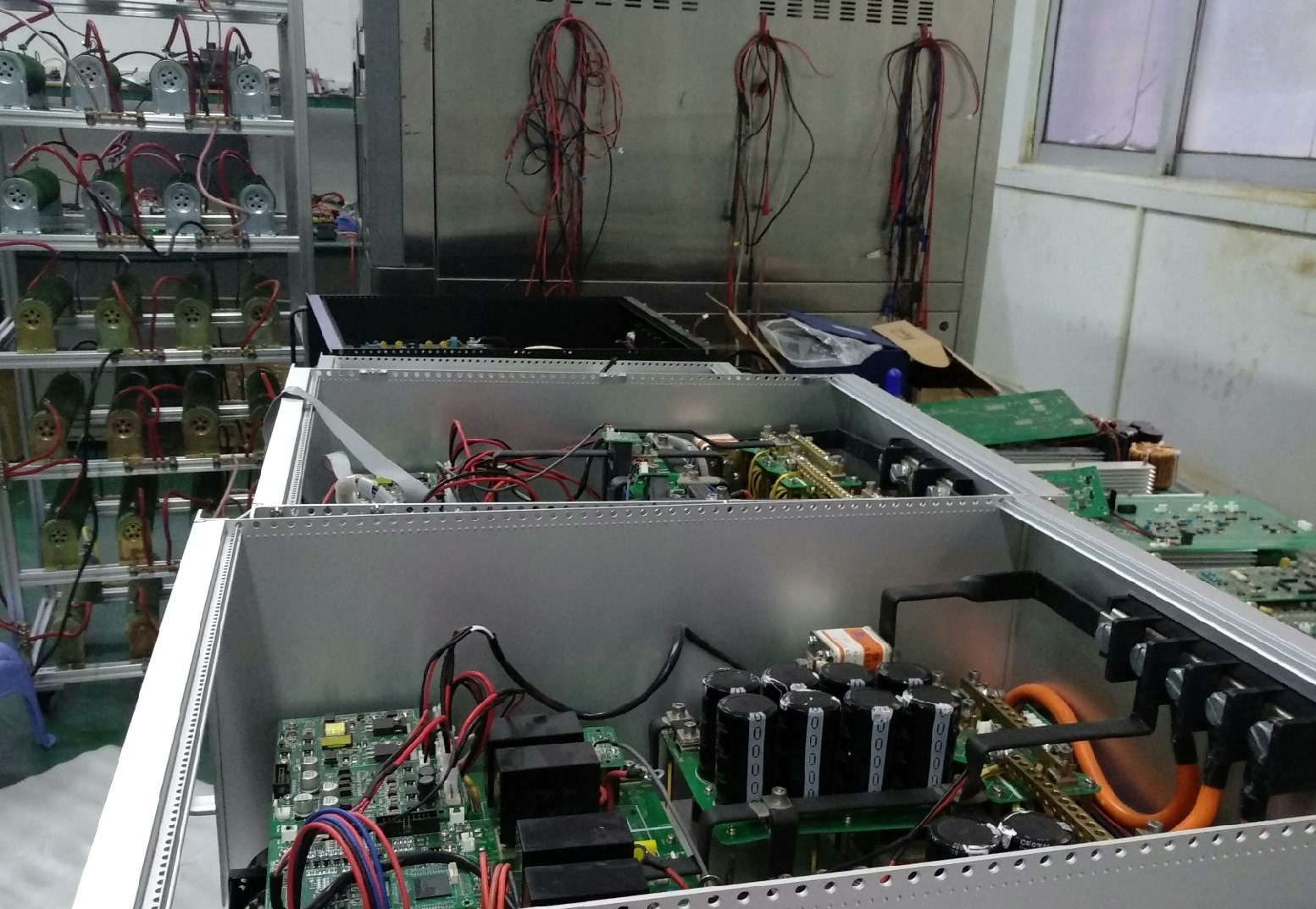

SVG APF有源滤波器全套系统资料。包含： 150w电源（原理图 PCB BOM 制版文件） FPGA核心控制板（原理图 PCB BOM 制版文件） IGBT驱动板（原理图 PCB BOM 制版文件）高速信号采样板（原理图 PCB BOM 制版文件）母线电容板（原理图 PCB BOM 制版文件）还有参数计算资料

1. 系统概述

1.1 系统简介

SVG（静止无功发生器）和APF（有源电力滤波器）是现代电力电子技术在电力系统中的重要应用，用于实现电网的无功补偿和谐波治理。本系统基于TI DSP281x系列处理器和FPGA技术，实现了高性能的SVG/APF控制功能。

1.2 系统功能

无功功率补偿：实时检测电网的无功功率，通过SVG产生相应的无功电流进行补偿
谐波治理：检测电网中的谐波成分，通过APF产生反向谐波电流进行滤除
电网同步：实现与电网的精确同步，确保补偿电流与电网电压相位正确
电压稳定：维持直流母线电压稳定，确保系统正常运行
保护功能：实现过压、过流、过热等保护功能，确保系统安全运行
通信功能：支持与上位机的通信，实现系统状态监控和参数配置
MPPT功能：支持最大功率点跟踪，适用于太阳能等新能源发电系统

1.3 技术指标

电网电压：380V/50Hz（三相）
补偿容量：可根据实际需求配置
响应时间：<10ms
补偿精度：功率因数≥0.99，THD≤5%
控制精度：定点运算，精度≤0.1%
保护等级：IP20
工作环境：温度-10℃~+50℃，湿度≤90%

2. 系统架构

2.1 硬件架构

┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│   电压电流采样   │────▶│   DSP控制器     │────▶│    IGBT驱动     │
└─────────────────┘     └─────────────────┘     └─────────────────┘
          ▲                        │                        │
          │                        ▼                        ▼
┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│    电网系统      │◀────│   功率变换电路   │◀────│   FPGA协处理    │
└─────────────────┘     └─────────────────┘     └─────────────────┘
          │                        │                        │
          ▼                        ▼                        ▼
┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│   保护电路      │     │   通信接口      │     │   显示面板      │
└─────────────────┘     └─────────────────┘     └─────────────────┘

2.2 软件架构

2.2.1 模块划分

系统软件采用模块化设计，主要分为以下几个核心模块：

模块名称	主要功能	实现文件
主程序模块	系统初始化、主循环控制	SunPower.c
中断服务模块	实时控制算法执行	ISR.c、main.c
数据采集模块	电压电流信号采样	ISR.c（ADCWORK函数）
核心算法模块	坐标变换、PLL、PID、SVPWM	S3S2.c、pll.c、pidreg.c、svgen_dq.c
MPPT模块	最大功率点跟踪	SunPower.c（MPPT函数）、ISR.c
保护模块	过压、过流、过热等保护	ISR.c（保护相关函数）
通信模块	与上位机通信	ISR.c（SCI中断）
显示模块	状态显示和参数监控	SunPower.c（DisplayComm函数）

2.2.2 调用关系

┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│  系统初始化      │────▶│  主循环监控      │────▶│  中断服务程序    │
└─────────────────┘     └─────────────────┘     └─────────────────┘
          │                        │                        │
          ▼                        ▼                        ▼
┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│  硬件初始化      │     │  状态显示        │     │  数据采集        │
└─────────────────┘     └─────────────────┘     └─────────────────┘
                                                   │
                                                   ▼
┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│  坐标变换        │◀────│  核心算法计算    │────▶│  保护功能检查    │
└─────────────────┘     └─────────────────┘     └─────────────────┘
          │                        │                        │
          ▼                        ▼                        ▼
┌─────────────────┐     ┌─────────────────┐     ┌─────────────────┐
│  PLL锁相环       │     │  MPPT控制        │     │  PWM波形生成    │
└─────────────────┘     └─────────────────┘     └─────────────────┘

2.2.3 数据流分析

电网电压电流 → ADC采样 → 数字滤波 → 坐标变换(3S/2S) → PLL锁相 → 坐标变换(2S/2R) → PID控制计算 → 坐标变换(2R/2S) → SVPWM生成 → IGBT驱动 → 功率变换 → 电网补偿

2.3 程序执行流程

系统初始化阶段（SunPower.c的main函数）：
- 硬件初始化：GPIO、ADC、SCI、PWM等
- 软件初始化：PID参数、PLL参数、变量初始化
- 中断配置：定时器中断、ADC中断、SCI中断等

主循环阶段（SunPower.c的main函数while循环）：
- 系统状态监控
- LED状态指示
- 显示通信处理

中断服务阶段（ISR.c和main.c的中断函数）：
- PWM定时器中断：实时控制算法执行
- ADC中断：电压电流采样
- SCI中断：通信数据处理
- 保护中断：故障处理

控制算法执行阶段（PWM定时器中断中）：
- 数据采集：ADC采样电压电流
- 坐标变换：3S/2S、2S/2R
- 锁相环：电网相位跟踪
- PID控制：电压电流闭环控制
- SVPWM生成：PWM波形计算

2.4 中断服务程序结构

系统主要包含以下中断服务程序：

中断名称	触发条件	主要功能	实现文件
evatimer1isr	PWM定时器1溢出	核心控制算法执行	ISR.c
evbtimer3isr	PWM定时器3溢出	辅助控制算法执行	ISR.c
wakeint	唤醒中断	系统唤醒处理	ISR.c
evapdpintisr	功率驱动保护	过流保护处理	ISR.c
sciaTxFifoIsr	SCI发送FIFO中断	数据发送处理	ISR.c
sciaRxFifoIsr	SCI接收FIFO中断	数据接收处理	ISR.c
pwmtimer0isr	PWM定时器0中断	核心控制算法执行	main.c

3. 程序结构

3.1 程序入口

程序入口位于main.c文件，主要完成系统初始化和主循环的执行。

void main(void)
{
    // 系统初始化
    InitSysCtrl();           // 系统控制初始化
    InitGpio();             // GPIO初始化
    InitPieCtrl();          // PIE控制器初始化
    InitPieVectTable();     // 中断向量表初始化
    InitAdc();              // ADC初始化
    InitECan();             // CAN初始化
    InitSci();              // SCI初始化
    InitTimer0();           // 定时器0初始化
    InitEPwm();             // PWM初始化

    // 软件初始化
    InitSoft();             // 软件参数初始化

    // 开中断
    EnableInterrupts();     // 全局中断使能

    // 主循环
    while(1)
    {
        // 主循环处理
        MainLoop();         // 主循环函数
    }
}

3.2 中断服务程序

主要中断服务程序位于ISR.c文件，包括定时器中断、ADC中断、PWM中断等。

// PWM定时器0中断服务程序
void interrupt pwm_timer0_isr(void)
{
    // 清除中断标志
    PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;

    // ADC采样
    ADCWORK();

    // 坐标变换
    S3_S2_calc(&Ug);       // 三相到两相静止坐标变换
    S3_S2_calc(&Ig);

    // 锁相环计算
    pll_reg_calc(&pll);    // 计算电网相位

    // 计算正弦余弦值
    sine = _IQsin(_IQ(pll.theta));
    cose = _IQcos(_IQ(pll.theta));

    // 静止到旋转坐标变换
    S2_R2_calc(&Ur);       // 两相静止到两相旋转坐标变换
    S2_R2_calc(&Ir);

    // PID控制计算
    pid_reg_calc(&Vdc);    // 直流母线电压控制
    pid_reg_calc(&Id);     // d轴电流控制
    pid_reg_calc(&Iq);     // q轴电流控制

    // 计算参考电压
    Ugd = Ugd_calc(Id.Out, Ur.Ds, Iq_redeem);
    Ugq = Ugq_calc(Iq.Out, Id_redeem);

    // 旋转到静止坐标变换
    R2_S2_calc(&Ugr);      // 两相旋转到两相静止坐标变换

    // SVPWM计算
    svgendq_calc(&svpwm);  // 计算SVPWM波形
}

3.3 核心功能模块

3.3.1 数据采集模块

数据采集模块位于ADresult.c文件，实现电压电流信号的采样和转换。

void ADCWORK(void)
{
    // 启动ADC采样
    AdcRegs.ADCTRL2.bit.SOC_SEQ1 = 1;

    // 等待采样完成
    while(AdcRegs.ADCST.bit.INT_SEQ1 == 0);

    // 读取采样结果
    result.Uga = AdcRegs.ADCRESULT0 >> 4;
    result.Ugb = AdcRegs.ADCRESULT1 >> 4;
    result.Ugc = AdcRegs.ADCRESULT2 >> 4;
    result.Iga = AdcRegs.ADCRESULT3 >> 4;
    result.Igb = AdcRegs.ADCRESULT4 >> 4;
    result.Igc = AdcRegs.ADCRESULT5 >> 4;
    result.Vdc = AdcRegs.ADCRESULT6 >> 4;

    // 清除中断标志
    AdcRegs.ADCST.bit.INT_SEQ1_CLR = 1;
}

3.3.2 坐标变换模块

坐标变换模块位于S3S2.c和S2R2.c文件，实现三相到两相静止坐标变换和静止到旋转坐标变换。

// 三相到两相静止坐标变换
void S3_S2_calc(ABC *p)
{
    p->alfa = _IQmpy(_IQ(0.6666666667), p->a) - _IQmpy(_IQ(0.3333333333), p->b) - _IQmpy(_IQ(0.3333333333), p->c);
    p->beta = _IQmpy(_IQ(0.5773502692), p->b) - _IQmpy(_IQ(0.5773502692), p->c);
}

// 两相静止到两相旋转坐标变换
void S2_R2_calc(ALBE *p)
{
    p->Ds = _IQmpy(p->alfa, cose) + _IQmpy(p->beta, sine);
    p->Qs = -_IQmpy(p->alfa, sine) + _IQmpy(p->beta, cose);
}

3.3.3 锁相环模块

锁相环模块位于pll.c文件，实现电网相位的检测和同步。

// 锁相环计算
void pll_reg_calc(PLLREG *p)
{
    // 计算相位误差
    p->Err = _IQmpy(p->Ualfa, sine) - _IQmpy(p->Ubeta, cose);

    // PID控制
    p->Up = _IQmpy(p->Kp, p->Err);
    p->Ui += _IQmpy(p->Ki, p->Err);
    p->Out = p->Up + p->Ui;

    // 相位更新
    p->theta += p->Out;

    // 相位限制
    if(p->theta >= _IQ(2 * PI))
        p->theta -= _IQ(2 * PI);
    else if(p->theta < 0)
        p->theta += _IQ(2 * PI);
}

3.3.4 PID控制模块

PID控制模块位于pid_reg.c文件，实现电压电流的闭环控制。

// PID控制器计算
void pid_reg_calc(PIDREG *p)
{
    // 计算偏差
    p->Err = p->Ref - p->Tf;

    // 比例项
    p->Up = _IQmpy(p->Kp, p->Err);

    // 积分项
    p->Ui += _IQmpy(p->Ki, p->Err);

    // 积分限幅
    if(p->Ui > p->UiMax)
        p->Ui = p->UiMax;
    else if(p->Ui < p->UiMin)
        p->Ui = p->UiMin;

    // 微分项
    p->Ud = _IQmpy(p->Kd, p->Err - p->Err1);

    // 输出计算
    p->Out = p->Up + p->Ui + p->Ud;

    // 输出限幅
    if(p->Out > p->OutMax)
        p->Out = p->OutMax;
    else if(p->Out < p->OutMin)
        p->Out = p->OutMin;

    // 保存偏差
    p->Err1 = p->Err;
}

3.3.5 SVPWM模块

SVPWM模块位于svgen_dq.c文件，实现空间矢量脉宽调制。

// SVPWM计算
void svgendq_calc(SVGENDQ *p)
{
    // 计算扇区
    Uint16 Sector;
    _iq Va, Vb, Vc;

    // 计算三相参考电压
    Va = p->Ualpha;
    Vb = _IQmpy(_IQ(-0.5), p->Ualpha) + _IQmpy(_IQ(0.8660254), p->Ubeta);
    Vc = _IQmpy(_IQ(-0.5), p->Ualpha) - _IQmpy(_IQ(0.8660254), p->Ubeta);

    // 计算扇区
    if(Va > 0) Sector = 1;
    else Sector = 0;
    if(Vb > 0) Sector |= 2;
    if(Vc > 0) Sector |= 4;

    // 计算占空比
    switch(Sector)
    {
        case 1: // Sector 1
            // 计算占空比
            break;
        case 3: // Sector 2
            // 计算占空比
            break;
        // 其他扇区处理
        // ...
    }

    // 设置PWM寄存器
    // ...
}

4. 核心算法

4.1 坐标变换算法

4.1.1 三相到两相静止坐标变换（3S/2S）

公式：

Uα = 2/3 * Ua - 1/3 * Ub - 1/3 * Uc
Uβ = 0 * Ua + √3/3 * Ub - √3/3 * Uc

实现：

void S3_S2_calc(ABC *p)
{
    p->alfa = _IQmpy(_IQ(0.6666666667), p->a) - _IQmpy(_IQ(0.3333333333), p->b) - _IQmpy(_IQ(0.3333333333), p->c);
    p->beta = _IQmpy(_IQ(0.5773502692), p->b) - _IQmpy(_IQ(0.5773502692), p->c);
}

4.1.2 两相静止到两相旋转坐标变换（2S/2R）

公式：

Ud = Uα * cosθ + Uβ * sinθ
Uq = -Uα * sinθ + Uβ * cosθ

实现：

void S2_R2_calc(ALBE *p)
{
    p->Ds = _IQmpy(p->alfa, cose) + _IQmpy(p->beta, sine);
    p->Qs = -_IQmpy(p->alfa, sine) + _IQmpy(p->beta, cose);
}

4.2 锁相环算法

4.2.1 软件锁相环（SPLL）

void pll_reg_calc(PLLREG *p)
{
    // 计算相位误差
    p->Err = _IQmpy(p->Ualfa, sine) - _IQmpy(p->Ubeta, cose);

    // PID控制
    p->Up = _IQmpy(p->Kp, p->Err);
    p->Ui += _IQmpy(p->Ki, p->Err);
    p->Out = p->Up + p->Ui;

    // 相位更新
    p->theta += p->Out;

    // 相位限制
    if(p->theta >= _IQ(2 * PI))
        p->theta -= _IQ(2 * PI);
    else if(p->theta < 0)
        p->theta += _IQ(2 * PI);
}

4.3 PID控制算法

4.3.1 离散PID算法

公式：

u(k) = Kp * e(k) + Ki * Σe(i) * T + Kd * (e(k) - e(k-1)) / T

实现：

void pid_reg_calc(PIDREG *p)
{
    // 计算偏差
    p->Err = p->Ref - p->Tf;

    // 比例项
    p->Up = _IQmpy(p->Kp, p->Err);

    // 积分项
    p->Ui += _IQmpy(p->Ki, p->Err);

    // 积分限幅
    if(p->Ui > p->UiMax)
        p->Ui = p->UiMax;
    else if(p->Ui < p->UiMin)
        p->Ui = p->UiMin;

    // 微分项
    p->Ud = _IQmpy(p->Kd, p->Err - p->Err1);

    // 输出计算
    p->Out = p->Up + p->Ui + p->Ud;

    // 输出限幅
    if(p->Out > p->OutMax)
        p->Out = p->OutMax;
    else if(p->Out < p->OutMin)
        p->Out = p->OutMin;

    // 保存偏差
    p->Err1 = p->Err;
}

4.4 SVPWM算法

4.4.1 空间矢量脉宽调制

void svgendq_calc(SVGENDQ *p)
{
    // 计算扇区
    Uint16 Sector;
    _iq Va, Vb, Vc;

    // 计算三相参考电压
    Va = p->Ualpha;
    Vb = _IQmpy(_IQ(-0.5), p->Ualpha) + _IQmpy(_IQ(0.8660254), p->Ubeta);
    Vc = _IQmpy(_IQ(-0.5), p->Ualpha) - _IQmpy(_IQ(0.8660254), p->Ubeta);

    // 计算扇区
    if(Va > 0) Sector = 1;
    else Sector = 0;
    if(Vb > 0) Sector |= 2;
    if(Vc > 0) Sector |= 4;

    // 计算占空比
    switch(Sector)
    {
        case 1: // Sector 1
            p->Ta = _IQ(0.5) + Va + Vb;
            p->Tb = _IQ(0.5) + Vb;
            p->Tc = _IQ(0.5);
            break;
        case 3: // Sector 2
            p->Ta = _IQ(0.5) + Va;
            p->Tb = _IQ(0.5) + Va + Vb;
            p->Tc = _IQ(0.5);
            break;
        // 其他扇区处理
        // ...
    }

    // 设置PWM寄存器
    EVA影子寄存器更新
}

5. 软件功能详细说明

5.1 数据采集功能

采样通道：6通道（3相电压+3相电流）
采样精度：12位
采样频率：20kHz
采样方式：同步采样
数据处理：数字滤波、标幺化处理

5.2 无功补偿功能

补偿方式：基于瞬时无功功率理论的p-q法
补偿策略：
恒功率因数控制
恒无功功率控制
自动补偿控制
补偿范围：-100%~+100%（感性~容性）

5.3 谐波治理功能

检测方法：FFT或瞬时谐波检测
治理策略：选择性谐波治理（2-25次）
治理效果：THD≤5%

5.4 电压稳定功能

控制方式：直流母线电压闭环控制
控制精度：≤0.5%
响应时间：≤5ms
稳压范围：可根据实际需求配置

5.5 保护功能

过压保护：直流母线电压过高保护
过流保护：输出电流过高保护
过载保护：长期过载保护
过热保护：IGBT温度过高保护
电网异常保护：电网电压波动过大保护
缺相保护：电网缺相保护

5.6 通信功能

通信接口：RS232/RS485/CAN
通信协议：Modbus-RTU
通信速率：9600/19200/38400/115200bps
通信内容：系统状态、参数配置、故障信息

5.7 MPPT功能

跟踪方式：扰动观察法
跟踪精度：≥99%
响应时间：≤100ms
适用范围：太阳能、风能等新能源发电系统

6. 参数配置

6.1 硬件参数

参数名称	参数值	说明
电网电压	380V	三相线电压
电网频率	50Hz	电网工作频率
采样电阻	0.01Ω	电流采样电阻
采样变比	2000:1	电压采样变比
开关频率	20kHz	IGBT开关频率
直流母线电压	700V	直流母线参考电压

6.2 软件参数

参数名称	参数值	说明
锁相环Kp	0.006	比例系数
锁相环Ki	0.01	积分系数
电压环Kp	0.1	比例系数
电压环Ki	0.01	积分系数
电流环Kp	0.5	比例系数
电流环Ki	0.1	积分系数
滤波系数	0.1	数字滤波系数
死区时间	0.000001s	IGBT死区时间

7. 调试与维护

7.1 调试工具

CCS（Code Composer Studio）：DSP程序开发和调试
示波器：信号波形观测
功率分析仪：功率参数测量
上位机软件：系统监控和参数配置

7.2 调试步骤

硬件检查：检查所有硬件连接是否正确
软件烧录：将程序烧录到DSP中
参数配置：配置系统参数
功能测试：测试各个功能模块
性能测试：测试系统性能指标
现场调试：在实际应用场景中进行调试

7.3 常见故障及处理

故障现象	可能原因	处理方法
系统无法启动	电源故障	检查电源连接和电压
无输出电流	驱动故障	检查IGBT驱动电路
补偿效果差	参数配置错误	重新配置系统参数
过压保护	电网电压波动	检查电网质量或调整保护参数
过流保护	负载异常	检查负载或调整保护参数
通信故障	通信线路故障	检查通信线路和接口

8. 程序升级与扩展

8.1 程序升级

备份原程序：备份当前运行的程序
下载新程序：将新版本程序下载到DSP中
参数配置：重新配置系统参数
功能测试：测试升级后的程序功能

8.2 功能扩展

系统支持以下功能扩展：

多机并联：支持多台设备并联运行
混合补偿：SVG和APF功能混合使用
新能源接入：支持太阳能、风能等新能源接入
智能控制：支持AI算法优化控制策略

9. 技术支持与服务

9.1 技术支持

电话支持：提供24小时技术支持热线
远程支持：通过网络远程协助调试
现场支持：必要时提供现场技术支持

9.2 售后服务

质保期：1年
维护服务：提供定期维护和检修服务
培训服务：提供用户培训和技术交流

10. 附录

10.1 术语定义

术语	英文全称	中文解释
SVG	Static Var Generator	静止无功发生器
APF	Active Power Filter	有源电力滤波器
DSP	Digital Signal Processor	数字信号处理器
FPGA	Field Programmable Gate Array	现场可编程门阵列
IGBT	Insulated Gate Bipolar Transistor	绝缘栅双极型晶体管
PWM	Pulse Width Modulation	脉宽调制
SVPWM	Space Vector Pulse Width Modulation	空间矢量脉宽调制
PID	Proportional Integral Derivative	比例积分微分
PLL	Phase Locked Loop	锁相环
THD	Total Harmonic Distortion	总谐波畸变率
IP	Ingress Protection	防护等级

10.2 参考文献

《电力电子技术》
《DSP原理与应用》
《SVG/APF技术手册》
《TI DSP281x系列用户手册》
《电力系统谐波治理技术》
《无功功率补偿技术》

10.3 版本历史

版本号	日期	变更内容
1.0	2010-09-01	初始版本
1.1	2010-09-10	优化PID参数
1.2	2010-09-15	改进MPPT算法
1.3	2010-09-17	完善保护功能
1.4	2010-09-18	优化滤波参数
1.4.1	2010-09-20	按键防抖优化
1.4.2	2010-09-25	MPPT算法改进
1.4.3	2010-10-01	按键检测优化
1.4.4	2010-10-05	增加按键使能判断

软件说明书编写完成

编写日期：2025-12-15

编写人：[自动生成]

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

如何高效解决数据导出难题：NocoDB终极实战指南

你是否曾为数据库数据导出格式单一、操作复杂而烦恼？NocoDB作为一款开源免费的Airtable替代方案，提供了强大的数据导出功能，让你在3分钟内掌握专业级数据导出技巧。本文将为你深入解析NocoDB的CSV和JSON导出功能，通过实战配置和高级技巧，彻底解决数据迁移、备份与共享的痛点。## 数据导出痛点与NocoDB解决方案### 常见数据导出难题- **格式限制**：传统工具仅支持基

AI硬件创业社区

终极解决方案：无VR设备也能畅玩《半条命：Alyx》的完整指南

还在为没有昂贵的VR设备而无法体验《半条命：Alyx》这款VR独占大作而烦恼吗？HLA-NoVR模组为你提供了完美的解决方案！这个革命性的非VR转换模组通过精妙的脚本设计，将原本依赖VR设备的交互体验完美转换为键盘鼠标操作，让普通PC玩家也能享受到这款经典游戏的完整魅力。HLA-NoVR是目前最简单易用且功能最全面的非VR模组，让你无需VR设备就能体验《半条命：Alyx》的全部内容。## 🎮

AI硬件创业社区

ComfyUI-WanVideoWrapper：5分钟掌握AI视频生成全流程

在AI视频生成技术飞速发展的今天，ComfyUI-WanVideoWrapper为创作者提供了一个强大而直观的解决方案。这个开源项目将WanVideo模型的先进功能与ComfyUI的可视化工作流完美结合，让你能够轻松实现从文本到视频、从图像到视频的创意转换。无论你是数字艺术爱好者还是专业内容创作者，都能在这里找到适合自己的AI视频生成工具。## 快速开始：安装与配置### 环境要求开始之

AI硬件创业社区

所有评论(0)

查看更多评论

QUFridIM

@QUFridIM

已为社区贡献1条内容

SVG APF有源滤波器全套系统资料。 包含： 150w电源（原理图 PCB BOM 制版文件）

QUFridIM

1. 系统概述

1.1 系统简介

1.2 系统功能

1.3 技术指标

2. 系统架构

2.1 硬件架构

2.2 软件架构

2.2.1 模块划分

2.2.2 调用关系

2.2.3 数据流分析

2.3 程序执行流程

2.4 中断服务程序结构

3. 程序结构

3.1 程序入口

3.2 中断服务程序

3.3 核心功能模块

3.3.1 数据采集模块

3.3.2 坐标变换模块

3.3.3 锁相环模块

3.3.4 PID控制模块

3.3.5 SVPWM模块

4. 核心算法

4.1 坐标变换算法

4.1.1 三相到两相静止坐标变换（3S/2S）

4.1.2 两相静止到两相旋转坐标变换（2S/2R）

4.2 锁相环算法

4.2.1 软件锁相环（SPLL）

4.3 PID控制算法

4.3.1 离散PID算法

4.4 SVPWM算法

4.4.1 空间矢量脉宽调制

5. 软件功能详细说明

5.1 数据采集功能

5.2 无功补偿功能

5.3 谐波治理功能

5.4 电压稳定功能

5.5 保护功能

5.6 通信功能

5.7 MPPT功能

6. 参数配置

6.1 硬件参数

6.2 软件参数

7. 调试与维护

7.1 调试工具

7.2 调试步骤

7.3 常见故障及处理

8. 程序升级与扩展

8.1 程序升级

8.2 功能扩展

9. 技术支持与服务

9.1 技术支持

9.2 售后服务

10. 附录

10.1 术语定义

10.2 参考文献

10.3 版本历史

所有评论(0)

温馨提示：您尚未绑定手机号

QUFridIM

SVG APF有源滤波器全套系统资料。包含： 150w电源（原理图 PCB BOM 制版文件）
