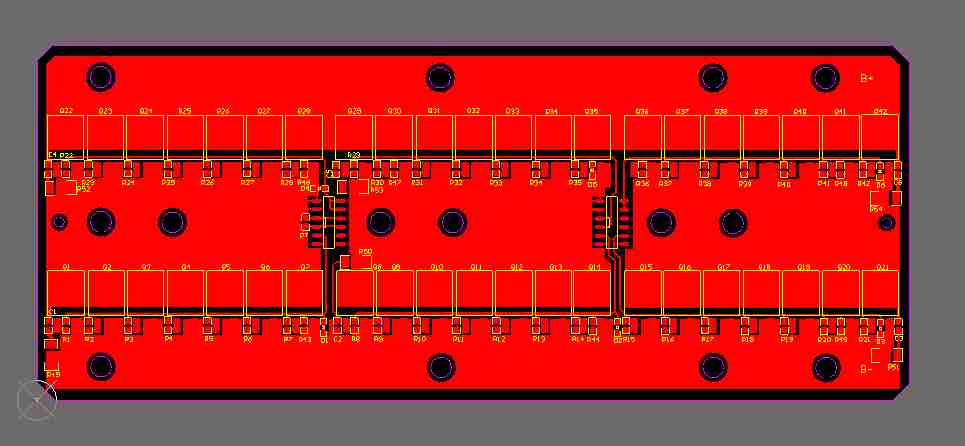

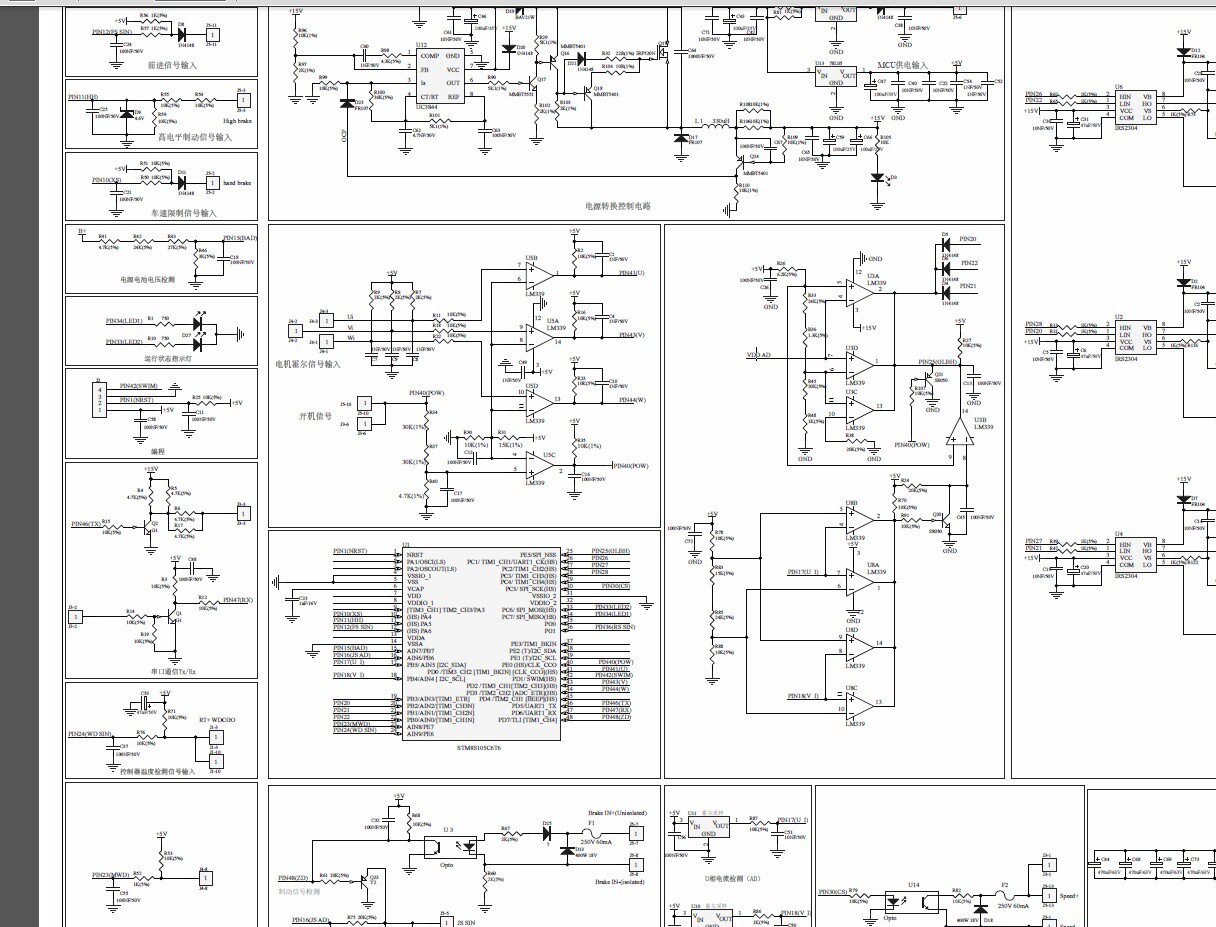

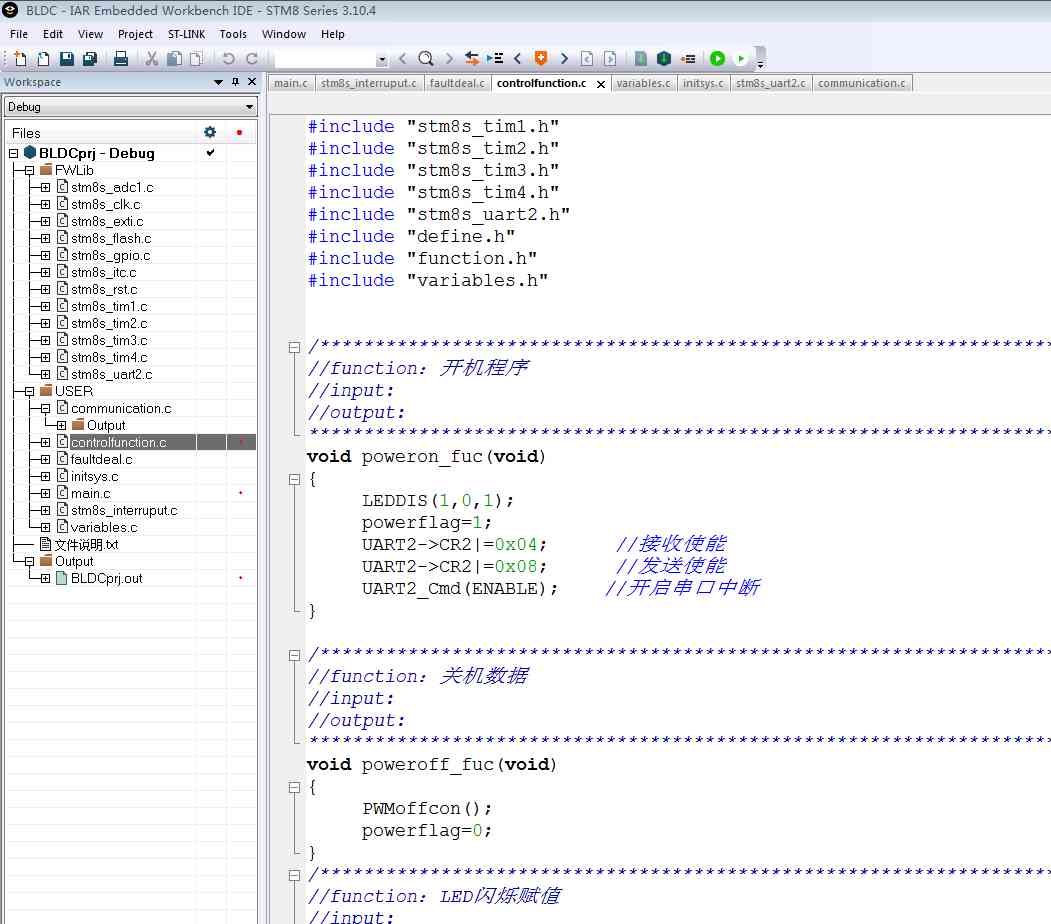

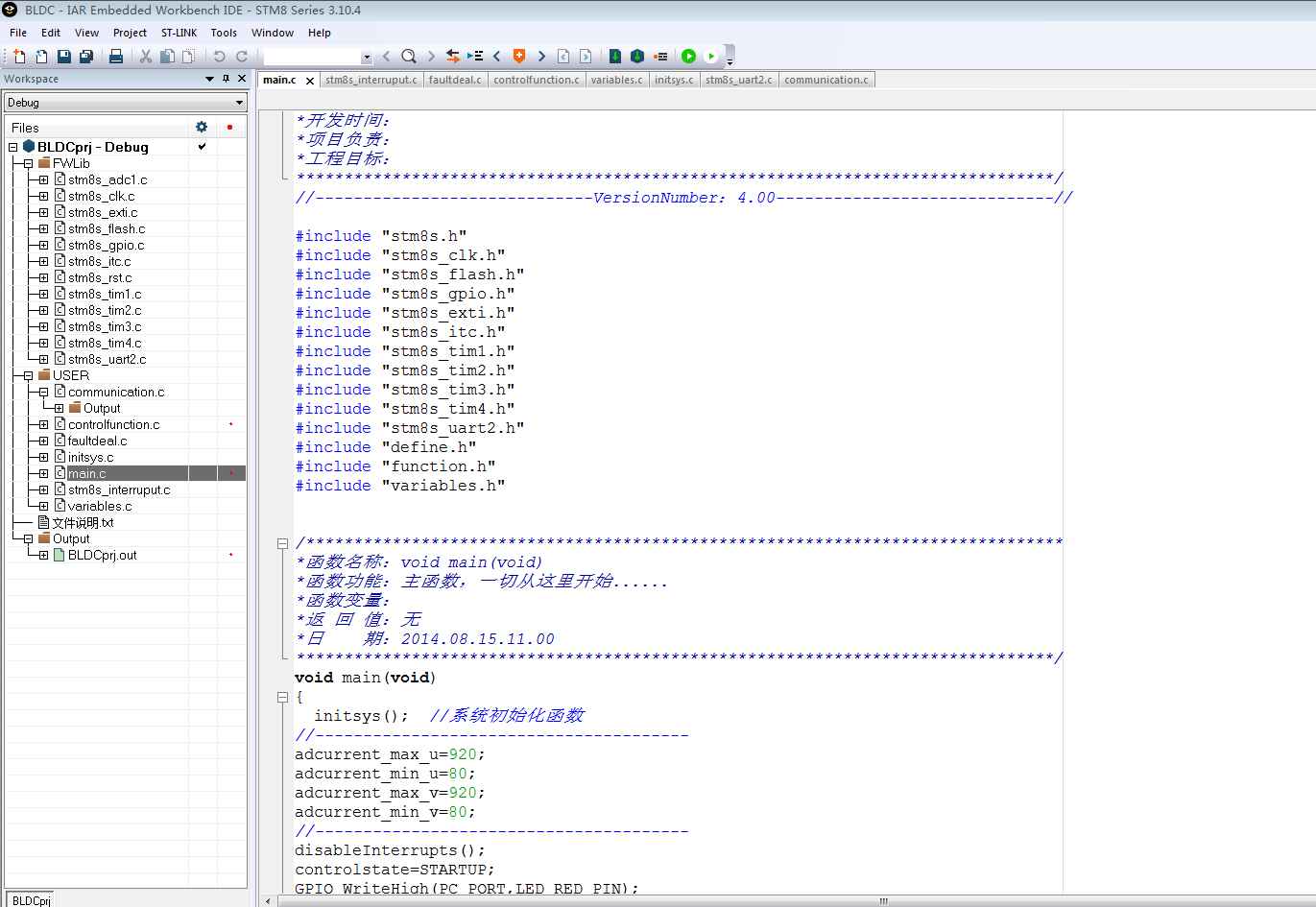

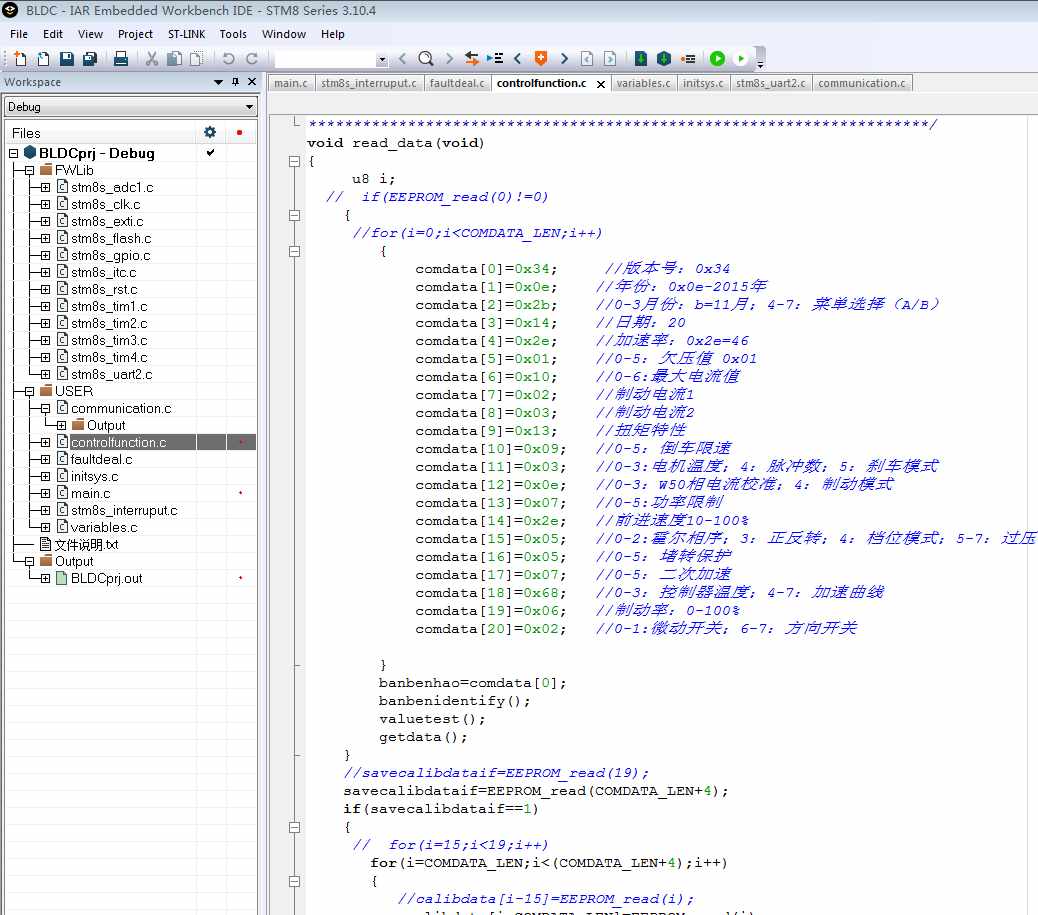

知名厂家电动四轮车控制器代码，包含PCB文件，pdf原理图，代码齐全，风格很好。

一、文档背景与代码定位

本文档基于【01】产品源代码中的STM8S标准外设库（FWlib）代码，聚焦stm8s.h核心头文件及GPIO、ADC、定时器、UART等关键外设驱动文件，从代码文本本身出发，逐模块拆解数据结构定义、寄存器映射、API函数设计及功能实现逻辑。该库版本为V2.0.0，由STMicroelectronics官方开发，是电动四轮车控制器等嵌入式设备的底层硬件操作核心，通过抽象硬件寄存器操作，为上层应用提供标准化、可移植的外设控制接口。

二、核心基础文件：stm8s.h功能解析

stm8s.h作为整个外设库的“基石”，承担硬件抽象层（HAL）的核心职责，通过宏定义、结构体封装、条件编译，实现对STM8S全系列芯片的适配与底层资源统一管理。

2.1 芯片型号适配与编译控制

代码开篇通过条件编译定义支持的STM8S/A芯片型号，明确区分不同密度芯片的硬件差异：

• 高密度芯片（STM8S208/207、STM8AF52Ax/62Ax）：Flash容量32-128KB，支持CAN外设，代码中通过#if defined(STM8S208) || defined(STM8AF52Ax)等条件编译，为其分配独立的寄存器映射与功能配置；
• 中密度芯片（STM8S105、STM8AF626x）：Flash容量16-32KB，默认启用#define STM8S105，是电动四轮车控制器的主流适配型号；
• 低密度芯片（STM8S103/903）：Flash容量8KB，适用于资源受限的简单控制场景。

同时，代码通过#if defined(CSMC)/#elif defined(RCST7)/#elif defined(ICCSTM8)适配Cosmic、Raisonance、IAR三大编译器，统一内存属性（如FAR/NEAR指针）、中断控制（enableInterrupts()）等接口，确保代码跨编译器可移植。

2.2 寄存器结构体封装：硬件资源抽象

代码核心设计是通过结构体将外设寄存器“封装成对象”，实现寄存器的结构化访问，避免直接操作内存地址的风险。以关键外设为例：

2.2.1 GPIO寄存器结构体（GPIO_TypeDef）

typedef struct GPIO_struct
{
  __IO uint8_t ODR; /*!< Output Data Register */
  __IO uint8_t IDR; /*!< Input Data Register */
  __IO uint8_t DDR; /*!< Data Direction Register */
  __IO uint8_t CR1; /*!< Configuration Register 1 */
  __IO uint8_t CR2; /*!< Configuration Register 2 */
} GPIO_TypeDef;

• 功能解析：每个GPIO端口（如GPIOA、GPIOB）对应一个该结构体实例，通过GPIOA->ODR即可访问端口输出数据寄存器，无需记忆0x5000等硬件地址；
• 权限控制：IO（volatile + 读写）确保编译器不优化寄存器操作，ODR（输出）、IDR（输入）、DDR（方向）、CR1/CR2（配置）分工明确，覆盖GPIO全部操作需求。

2.2.2 ADC1寄存器结构体（ADC1_TypeDef）

针对中低密度芯片（STM8S105/103/903），代码定义10通道ADC寄存器结构体：

typedef struct ADC1_struct
{
  __IO uint8_t DB0RH; /*!< ADC1 Data Buffer Register (MSB)  */
  __IO uint8_t DB0RL; /*!< ADC1 Data Buffer Register (LSB)  */
  // ... 省略DB1~DB9缓冲区寄存器 ...
  uint8_t RESERVED[12]; /*!< Reserved byte */
  __IO uint8_t CSR;     /*!< ADC1 control status register */
  __IO uint8_t CR1;     /*!< ADC1 configuration register 1 */
  // ... 省略CR2~LTRL等配置寄存器 ...
} ADC1_TypeDef;

• 核心特性：包含10个数据缓冲区（DB0~DB9），支持多通道采集数据暂存；CSR寄存器控制通道选择与中断状态，CR1配置转换模式与预分频，DRH/DRL存储当前转换结果，全面覆盖ADC采集需求。

2.3 基础数据类型与宏定义：代码标准化

为统一代码风格与硬件适配，代码定义：

• 数据类型：uint8t/int8t（8位）、uint16t/int16t（16位）、uint32t/int32t（32位），替代编译器默认类型，避免跨平台差异；
• 状态枚举：FunctionalState（ENABLE/DISABLE）、FlagStatus（SET/RESET）、ErrorStatus（SUCCESS/ERROR），统一函数返回值与参数类型；
• 位操作宏：SetBit(VAR,Place)、ClrBit(VAR,Place)、ValBit(VAR,Place)，实现寄存器位的原子操作，如SetBit(GPIOA->ODR, 0)即可将GPIOA引脚0置高，简化硬件控制代码。

三、GPIO驱动代码（stm8s_gpio.h）功能解析

GPIO作为微控制器与外部硬件交互的“桥梁”，其驱动代码聚焦引脚模式配置、电平操作、状态读取三大核心功能，适配按键、LED、电机控制等场景。

3.1 引脚模式枚举：覆盖全场景需求

代码通过GPIOModeTypeDef枚举定义12种引脚模式，精准匹配不同硬件需求：

typedef enum
{
  GPIO_MODE_IN_FL_NO_IT      = (uint8_t)0x00,  /*!< Input floating, no external interrupt */
  GPIO_MODE_IN_PU_NO_IT      = (uint8_t)0x40,  /*!< Input pull-up, no external interrupt */
  GPIO_MODE_IN_FL_IT         = (uint8_t)0x20,  /*!< Input floating, external interrupt */
  GPIO_MODE_IN_PU_IT         = (uint8_t)0x60,  /*!< Input pull-up, external interrupt */
  // ... 省略输出模式定义 ...
  GPIO_MODE_OUT_PP_HIGH_SLOW = (uint8_t)0xD0   /*!< Output push-pull, high level, 2MHz */
} GPIO_Mode_TypeDef;

• 模式解析：每个枚举值对应DDR（方向）、CR1（上拉/推挽）、CR2（中断/速度）寄存器的组合配置，如GPIOMODEOUTPPHIGH_SLOW（0xD0）表示：DDR=1（输出）、CR1=1（推挽）、CR2=0（低速）、ODR=1（高电平），用户无需手动配置寄存器，直接调用枚举即可。

3.2 核心API函数：功能与代码逻辑

3.2.1 GPIO_Init()：引脚初始化

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef GPIO_Pin, GPIO_Mode_TypeDef GPIO_Mode);

• 功能：根据传入的端口（GPIOx）、引脚（GPIOPin）、模式（GPIOMode），配置GPIO寄存器；
• 代码逻辑：
  1. 清空目标引脚的DDR、CR1、CR2寄存器位，避免初始状态干扰；
  2. 根据GPIO_Mode配置DDR（输入/输出）、CR1（上拉/推挽/开漏）、CR2（中断使能/速度）；
  3. 若为输出模式，同步配置ODR寄存器设置初始电平；
• 典型调用：GPIOInit(GPIOB, GPIOPIN5, GPIOMODEOUTPPHIGHFAST)，将GPIOB引脚5配置为高速推挽输出，初始高电平，适用于电机PWM驱动引脚。

3.2.2 GPIO_WriteHigh()/GPIO_WriteLow()：引脚电平单独控制

void GPIO_WriteHigh(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef PortPins);
void GPIO_WriteLow(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef PortPins);

• 功能：单独设置指定引脚为高电平或低电平，不影响同一端口其他引脚；
• 代码逻辑：
• GPIO_WriteHigh()：通过GPIOx->ODR |= PortPins置高目标引脚；
• GPIO_WriteLow()：通过GPIOx->ODR &= ~PortPins置低目标引脚；
• 优势：相比GPIO_Write()（整体端口操作），支持单个引脚精准控制，适用于LED指示灯、继电器开关等场景。

3.2.3 GPIO_ReadInputData()/GPIO_ReadInputPin()：输入状态读取

uint8_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
BitStatus GPIO_ReadInputPin(GPIO_TypeDef* GPIOx, GPIO_Pin_TypeDef GPIO_Pin);

• 功能：GPIOReadInputData()读取整个端口（8位）的输入电平，GPIOReadInputPin()读取单个引脚的输入状态；
• 代码逻辑：
• 读取GPIOx->IDR寄存器值，GPIO_ReadInputPin()通过ValBit()宏提取目标引脚状态，返回SET（1）或RESET（0）；
• 应用场景：GPIOReadInputPin(GPIOA, GPIOPIN_0)可检测按键是否按下（上拉输入模式下，按下为低电平RESET）。

四、ADC驱动代码（stm8s_adc1.h）功能解析

ADC驱动代码针对STM8S中低密度芯片的ADC1外设，实现模拟信号采集、多通道配置、中断控制等功能，适用于电动四轮车电池电压检测、电机电流采样等场景。

4.1 核心枚举类型：配置参数标准化

4.1.1 转换模式（ADC1_ConvMode_TypeDef）

typedef enum
{
  ADC1_CONVERSIONMODE_SINGLE     = (uint8_t)0x00, /**< Single conversion mode */
  ADC1_CONVERSIONMODE_CONTINUOUS = (uint8_t)0x01  /**< Continuous conversion mode */
} ADC1_ConvMode_TypeDef;

• 功能：控制ADC单次采集或连续采集，SINGLE模式适用于低频采样（如电池电压），CONTINUOUS模式适用于高频实时采样（如电机电流）。

4.1.2 通道选择（ADC1_Channel_TypeDef）

typedef enum
{
  ADC1_CHANNEL_0  = (uint8_t)0x00, /**< Analog channel 0 */
  ADC1_CHANNEL_1  = (uint8_t)0x01, /**< Analog channel 1 */
  // ... 省略CHANNEL_2~CHANNEL_9 ...
  ADC1_CHANNEL_12 = (uint8_t)0x0C /**< Analog channel 12 */
} ADC1_Channel_TypeDef;

• 功能：选择ADC采集通道，覆盖10个外部通道（AIN0~AIN9）与1个内部通道（AIN12，部分芯片支持），适配多传感器采集需求。

4.2 关键API函数：采集流程控制

4.2.1 ADC1_Init()：ADC初始化

void ADC1_Init(ADC1_ConvMode_TypeDef ADC1_ConversionMode,
               ADC1_Channel_TypeDef ADC1_Channel,
               ADC1_PresSel_TypeDef ADC1_PrescalerSelection,
               ADC1_ExtTrig_TypeDef ADC1_ExtTrigger,
               FunctionalState ADC1_ExtTriggerState, ADC1_Align_TypeDef ADC1_Align,
               ADC1_SchmittTrigg_TypeDef ADC1_SchmittTriggerChannel,
               FunctionalState ADC1_SchmittTriggerState);

• 功能：全面配置ADC采集参数，包括转换模式、通道、预分频、外部触发、数据对齐、施密特触发器；
• 核心参数解析：
• ADC1PrescalerSelection：ADC时钟预分频（如ADC1PRESSELFCPUD2表示ADC时钟=CPU时钟/2），确保采集速率匹配硬件要求；
• ADC1Align：数据对齐方式（左对齐/右对齐），右对齐（ADC1ALIGN_RIGHT）适用于常规电压计算（10位数据占低10位）；
• ADC1_SchmittTriggerState：使能/禁用施密特触发器，减少模拟信号噪声干扰；
• 代码逻辑：根据参数配置ADC1->CR1（转换模式、预分频）、ADC1->CR2（外部触发、数据对齐）、ADC1->CSR（通道选择）、ADC1->TDRH/TDRL（施密特触发器），完成ADC初始化。

4.2.2 ADC1_StartConversion()：启动采集

void ADC1_StartConversion(void);

• 功能：触发ADC开始转换，单次模式下仅触发一次，连续模式下触发后持续采集；
• 代码逻辑：设置ADC1->CR1 |= ADC1CR1ADON（ADON位），启动ADC模块；若为单次模式，转换完成后需重新调用该函数。

4.2.3 ADC1_GetConversionValue()：获取采集结果

uint16_t ADC1_GetConversionValue(void);

• 功能：读取ADC当前转换结果，返回16位数据（实际10位有效）；
• 代码逻辑：
  1. 等待ADC1->CSR & ADC1CSREOC（EOC位，转换完成标志）置1；
  2. 根据数据对齐方式，组合ADC1->DRH（高8位）与ADC1->DRL（低8位），返回16位结果；
• 应用计算：若参考电压为3.3V，采集结果val对应的实际电压为val * 3.3V / 1024（10位ADC量程0~1023）。

4.2.4 ADC1_ITConfig()：中断配置

void ADC1_ITConfig(ADC1_IT_TypeDef ADC1_IT, FunctionalState NewState);

• 功能：使能/禁用ADC中断（如转换完成中断ADC1ITEOCIE、模拟看门狗中断ADC1ITAWDIE）；
• 代码逻辑：根据ADC1IT配置ADC1->CSR寄存器的中断使能位，如ADC1ITEOCIE对应ADC1CSR_EOCIE位，中断触发后可在中断服务函数中读取采集结果，减少CPU轮询开销。

五、定时器驱动代码（以TIM1为例）功能解析

TIM1作为16位高级定时器，支持互补PWM输出、死区控制、刹车功能，是电动四轮车电机驱动的核心外设，其驱动代码（stm8s_tim1.h）聚焦精准时序控制与功率器件保护。

5.1 核心结构体与枚举：定时器功能抽象

5.1.1 定时器模式枚举（TIM1_OCMode_TypeDef）

typedef enum
{
  TIM1_OCMODE_TIMING     = ((uint8_t)0x00),
  TIM1_OCMODE_ACTIVE     = ((uint8_t)0x10),
  TIM1_OCMODE_INACTIVE   = ((uint8_t)0x20),
  TIM1_OCMODE_TOGGLE     = ((uint8_t)0x30),
  TIM1_OCMODE_PWM1       = ((uint8_t)0x60),
  TIM1_OCMODE_PWM2       = ((uint8_t)0x70)
} TIM1_OCMode_TypeDef;

• 功能：定义输出比较模式，PWM1（占空比<比较值时输出高电平）、PWM2（占空比>比较值时输出高电平）是电机驱动的核心模式。

5.1.2 刹车配置结构体（隐含在TIM1_BDTRConfig()参数中）

TIM1支持刹车功能，可通过外部信号紧急关闭PWM输出，保护功率器件：

void TIM1_BDTRConfig(TIM1_OSSIState_TypeDef TIM1_OSSIState,
                     TIM1_LockLevel_TypeDef TIM1_LockLevel, uint8_t TIM1_DeadTime,
                     TIM1_BreakState_TypeDef TIM1_Break,
                     TIM1_BreakPolarity_TypeDef TIM1_BreakPolarity,
                     TIM1_AutomaticOutput_TypeDef TIM1_AutomaticOutput);

• 核心参数：
• TIM1_DeadTime：死区时间（0~255），防止上下桥臂功率器件同时导通，避免短路；
• TIM1_Break：使能刹车功能，触发后TIM1->BKR寄存器MOE位（主输出使能）清零，关闭所有PWM输出；
• TIM1_BreakPolarity：刹车信号极性（高电平/低电平触发），适配不同故障检测传感器。

5.2 关键API函数：PWM驱动与时序控制

5.2.1 TIM1_TimeBaseInit()：时基初始化

void TIM1_TimeBaseInit(uint16_t TIM1_Prescaler,
                       TIM1_CounterMode_TypeDef TIM1_CounterMode,
                       uint16_t TIM1_Period, uint8_t TIM1_RepetitionCounter);

• 功能：配置定时器基础时序，包括预分频、计数模式、周期、重复计数器；
• 参数解析：
• TIM1_Prescaler：定时器时钟预分频，如0x0000表示不分频，若CPU时钟为16MHz，定时器时钟即为16MHz；
• TIM1_Period：自动重载值（ARR），决定PWM周期，如0x0FFF（4095），则PWM周期=（ARR+1）/定时器时钟=4096/16MHz=256μs，对应频率3906.25Hz；
• TIM1_RepetitionCounter：重复计数，用于扩展PWM周期，电机驱动中通常设为0；
• 代码逻辑：配置TIM1->PSCRH/PSCRL（预分频）、TIM1->CR1（计数模式）、TIM1->ARRH/ARRL（周期）、TIM1->RCR（重复计数器），奠定定时器时序基础。

5.2.2 TIM1_OC1Init()：通道PWM配置

void TIM1_OC1Init(TIM1_OCMode_TypeDef TIM1_OCMode,
                  TIM1_OutputState_TypeDef TIM1_OutputState,
                  TIM1_OutputNState_TypeDef TIM1_OutputNState,
                  uint16_t TIM1_Pulse, TIM1_OCPolarity_TypeDef TIM1_OCPolarity,
                  TIM1_OCNPolarity_TypeDef TIM1_OCNPolarity,
                  TIM1_OCIdleState_TypeDef TIM1_OCIdleState,
                  TIM1_OCNIdleState_TypeDef TIM1_OCNIdleState);

• 功能：配置TIM1通道1的PWM输出参数，支持互补输出（OC1与OC1N）；
• 核心参数：
• TIM1OutputState/TIM1OutputNState：使能主输出（OC1）与互补输出（OC1N），电机驱动中需同时使能；
• TIM1_Pulse：比较值（CCR），决定PWM占空比，如0x0800（2048），则占空比=2048/4096=50%；
• TIM1OCPolarity/TIM1OCNPolarity：主输出与互补输出极性，通常设为相反，避免上下桥臂同时导通；
• 代码逻辑：配置TIM1->CCMR1（PWM模式）、TIM1->CCER1（输出使能与极性）、TIM1->CCR1H/CCR1L（比较值），完成通道PWM配置。

5.2.3 TIM1_CtrlPWMOutputs()：PWM输出总使能

void TIM1_CtrlPWMOutputs(FunctionalState NewState);

• 功能：使能/禁用TIM1所有PWM输出，是PWM驱动的“总开关”；
• 代码逻辑：设置TIM1->BKR寄存器MOE位（主输出使能），仅当MOE=1时，PWM信号才能输出到引脚，配合刹车功能实现紧急关断。

六、UART驱动代码（以UART1为例）功能解析

UART驱动代码（stm8s_uart1.h）实现异步串行通信，支持数据收发、中断控制、LIN总线适配，适用于电动四轮车控制器与上位机调试、传感器数据交互等场景。

6.1 核心配置枚举：通信参数标准化

6.1.1 波特率配置（隐含在初始化逻辑中）

通过UART1_Init()函数参数配置波特率，代码内部根据CPU时钟计算BRR1/BRR2寄存器值，支持1200bps~115200bps常用波特率。

6.1.2 数据格式枚举（UART1_WordLength_TypeDef/UART1_StopBits_TypeDef/UART1_Parity_TypeDef）

typedef enum { UART1_WORDLENGTH_8D = (uint8_t)0x00, UART1_WORDLENGTH_9D = (uint8_t)0x10 } UART1_WordLength_TypeDef;
typedef enum { UART1_STOPBITS_1 = (uint8_t)0x00, UART1_STOPBITS_0_5 = (uint8_t)0x10, ... } UART1_StopBits_TypeDef;
typedef enum { UART1_PARITY_NO = (uint8_t)0x00, UART1_PARITY_EVEN = (uint8_t)0x04, UART1_PARITY_ODD = (uint8_t)0x06 } UART1_Parity_TypeDef;

• 功能：定义数据位（8/9位）、停止位（0.5/1/1.5/2位）、校验位（无/奇/偶），适配不同通信设备需求，电机控制器中常用8位数据、1位停止位、无校验（UART1WORDLENGTH8D+UART1STOPBITS1+UART1PARITYNO）。

6.2 关键API函数：数据收发与中断控制

6.2.1 UART1_Init()：UART初始化

void UART1_Init(uint32_t BaudRate, UART1_WordLength_TypeDef WordLength,
               UART1_StopBits_TypeDef StopBits, UART1_Parity_TypeDef Parity,
               UART1_Mode_TypeDef Mode);

• 功能：配置UART通信参数与工作模式；
• 代码逻辑：
  1. 根据波特率与CPU时钟，计算BRR1（整数部分）与BRR2（小数部分），如16MHz CPU时钟、9600bps波特率，BRR1=0x06、BRR2=0x83；
  2. 配置UART1->CR1（数据位、校验位）、UART1->CR3（停止位）、UART1->CR2（收发模式，如UART1MODETXRX_ENABLE表示同时使能收发）；

6.2.2 UART1_SendData8()：发送8位数据

void UART1_SendData8(uint8_t Data);

• 功能：发送1字节数据；
• 代码逻辑：
  1. 等待UART1->SR & UART1SRTXE（TXE位，发送缓冲区空）置1；
  2. 将数据写入UART1->DR寄存器，触发数据发送；

6.2.3 UART1_ReceiveData8()：接收8位数据

uint8_t UART1_ReceiveData8(void);

• 功能：接收1字节数据；
• 代码逻辑：
  1. 等待UART1->SR & UART1SRRXNE（RXNE位，接收缓冲区非空）置1；
  2. 读取UART1->DR寄存器值，返回接收数据；

6.2.4 UART1_ITConfig()：中断配置

void UART1_ITConfig(UART1_IT_TypeDef UART1_IT, FunctionalState NewState);

• 功能：使能/禁用UART中断，如接收非空中断（UART1ITRXNE）、发送空中断（UART1ITTXE）；
• 应用场景：接收中断用于实时处理上位机指令（如电机转速调整），发送中断用于批量数据传输（如故障日志上传），减少CPU轮询开销。

七、代码架构优势与应用适配

7.1 架构优势

1. 硬件抽象彻底：通过结构体封装寄存器，避免直接操作内存地址，降低硬件操作难度；
2. 接口标准化：所有外设驱动均提供DeInit()（解初始化）、Init()（初始化）、Cmd()（使能/禁用）、ITConfig()（中断配置）等统一接口，便于开发者记忆与调用；
3. 兼容性强：通过条件编译适配不同芯片型号与编译器，代码可移植性高；
4. 安全性高：提供参数校验宏（如ISADC1CHANNEL_OK()），确保API输入参数合法，避免硬件误操作。

7.2 电动四轮车控制器应用适配

• 电机驱动：TIM1提供互补PWM与死区控制，驱动直流电机或无刷电机；
• 状态监测：ADC采集电池电压、电机电流、温度传感器信号，UART上传监测数据；
• 故障保护：TIM1刹车功能对接故障检测传感器（如过流、过压），紧急关断电机；
• 人机交互：GPIO驱动按键与LED指示灯，UART接收上位机调试指令。

八、总结

STM8S标准外设库代码通过结构化、标准化的设计，将复杂的硬件寄存器操作转化为易用的API函数，覆盖GPIO、ADC、定时器、UART等核心外设的全部功能。每个驱动文件均聚焦“功能实现”，从寄存器封装到API设计，均以实际应用需求为导向，尤其适配电动四轮车控制器等工业控制场景。开发者可基于该代码库，快速搭建底层硬件控制框架，聚焦上层业务逻辑开发，大幅提升开发效率与代码可靠性。
