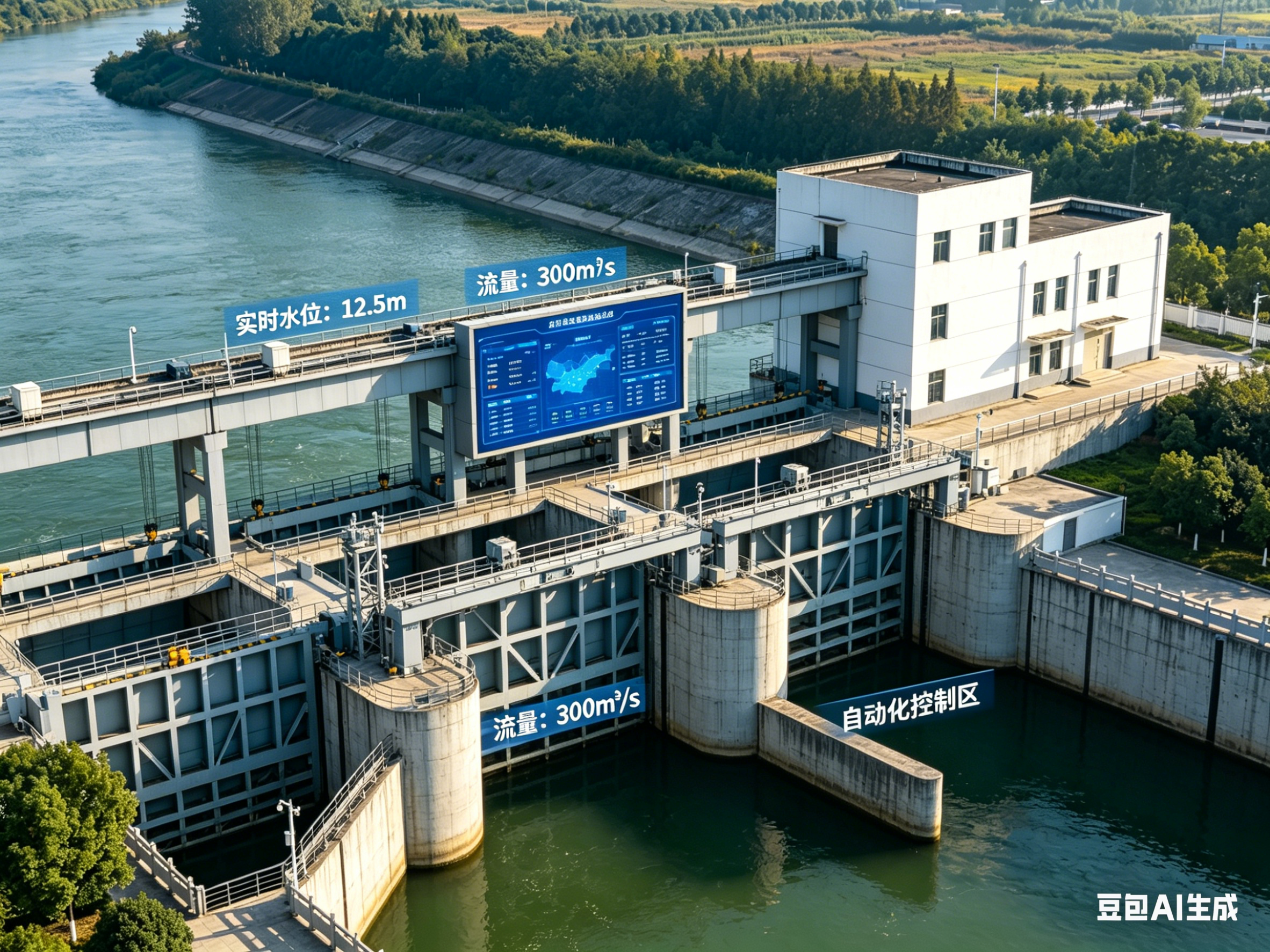

某省中部地区的一座中型水利枢纽工程，建成于上世纪90年代，承担着下游3个县市120万亩农田灌溉、50万人口城镇供水、区域防洪调蓄及河道生态补水等综合任务。

工程包含：1座主坝（高45米）、2座副坝、3座泄洪闸、1座灌溉取水闸、2座泵站（共6台机组）、12个水位/流量监测站、4个渗流监测断面。由于建设年代早，设备品牌繁杂（西门子、欧姆龙、ABB、国产PLC混用），通信协议互不兼容，长期以来依赖人工值守与电话调度。

​

项目痛点剖析

1. 数据感知碎片化，形成“聋哑盲”工程

各闸站PLC、水位计、流量计数据各自独立，未建立统一采集体系。调度中心只能通过电话询问各站点读数，数据滞后达1-2小时。

关键部位（如坝体渗流、闸门振动）缺乏在线监测，依赖人工每周一次的现场巡检，隐患发现严重滞后。

2. 报警机制原始，异常响应低效

水位超限、闸门卡滞等异常只能依靠值班人员肉眼观察或经验判断，无自动分级报警。

曾发生过一次夜间泄洪闸未及时开启导致上游村庄受淹的险情，事后分析发现当时水位已达警戒线但无人通知调度。

3. 设备运维“救火式”，缺乏预测能力

闸门启闭机电机、泵组轴承等设备无振动、温度在线监测，故障往往在发生后才被动维修，平均修复时间（MTTR）长达48小时。

每年因设备突发故障导致的灌溉延误损失约200万元。

4. 跨系统孤立，无法联动控制

视频监控与设备状态完全脱节，发生报警后需人工调阅录像，效率极低。

闸门控制需现场手动操作或通过老旧的串口命令，无法实现远程一键控制，更无法实现“水位超限自动开闸”等联动逻辑。

5. 历史数据沉睡，决策无据

多年积累的纸质水位记录、流量报表未被数字化，无法进行趋势分析。

汛期泄洪决策完全依赖个人经验，缺乏数据支撑，存在误判风险。

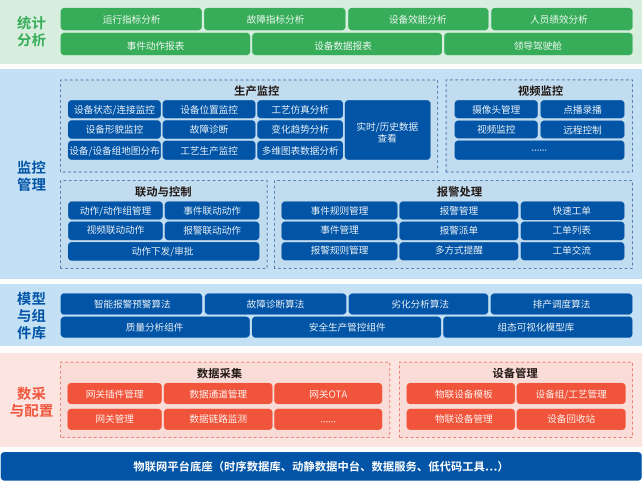

为解决上述顽疾，工程管理单位经过多方比选，最终选择中服云工业物联网平台基本版产品，以低成本、高兼容、易扩展的特性，构建覆盖“感知-传输-分析-控制-决策”的水利物联网体系。

中服云解决方案深化详解

1、多源异构设备统一接入：打破“信息孤岛”

技术实现：利用平台内置的100+工业协议库，直接对接西门子S7-200 PLC（闸门控制器）、欧姆龙CP1H PLC（水位计采集）、三菱FX系列PLC（泵站控制）、以及各类串口仪表（压力、流量、闸位）——无需二次开发。

在偏远闸站部署工业级边缘网关，支持4G+以太网双链路热备，确保通信可靠性。同时提供软网关和SDK，将老旧的非标设备（如一台1998年生产的闸位计）通过RS485转以太网方式接入。

成效：实现12个站点、47台设备、200+测点的实时数据采集，数据刷新频率达秒级，采集覆盖率从不足40%跃升至95%以上。

2、水利专属物模型构建：让设备“会说水利话”

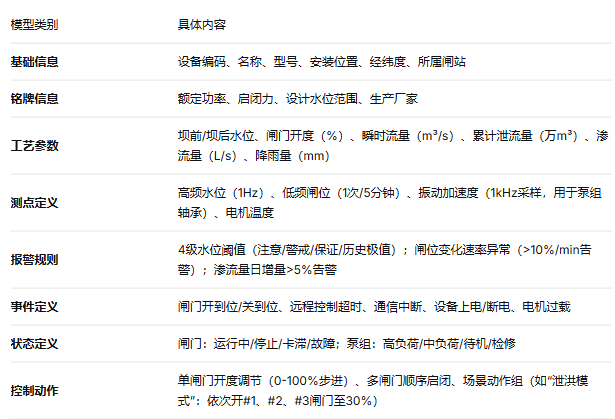

平台允许用户自定义物模型，本项目根据水利行业规范，构建了标准化的水利设备物模型：

3、边缘侧实时处理：满足水利高时效要求

在边缘网关内部署流编排规则，对水位数据进行滑动窗口滤波，消除浪涌干扰；同时计算5分钟平均水位、小时累计流量等衍生指标。

关键报警（如水位超过保证值）在边缘侧直接触发声光报警并上报，端到端延迟<200ms，满足泄洪应急响应的时效要求。

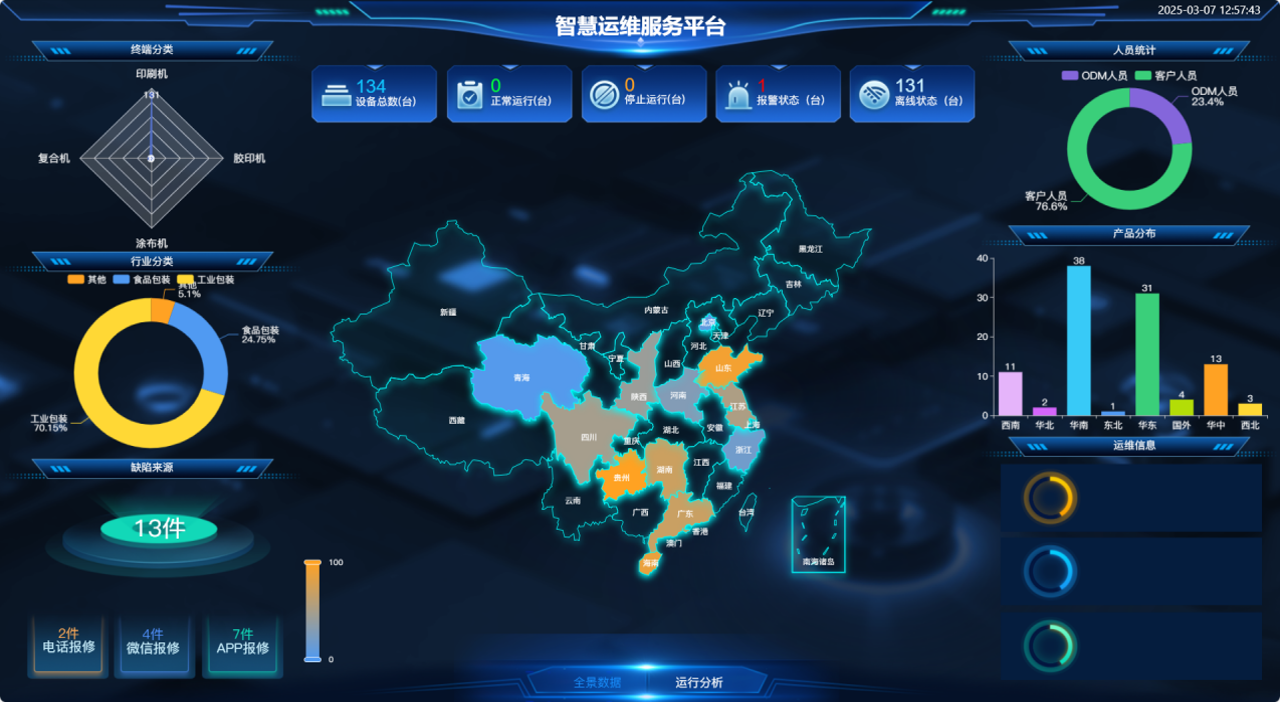

4、监控分析与可视化：从“看数字”到“看态势”

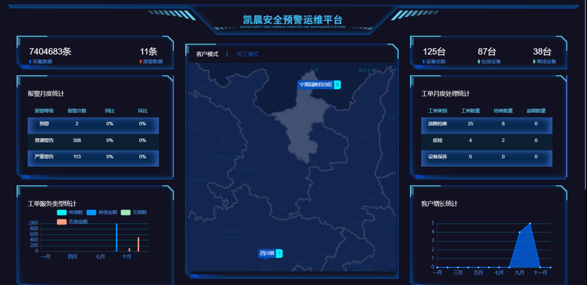

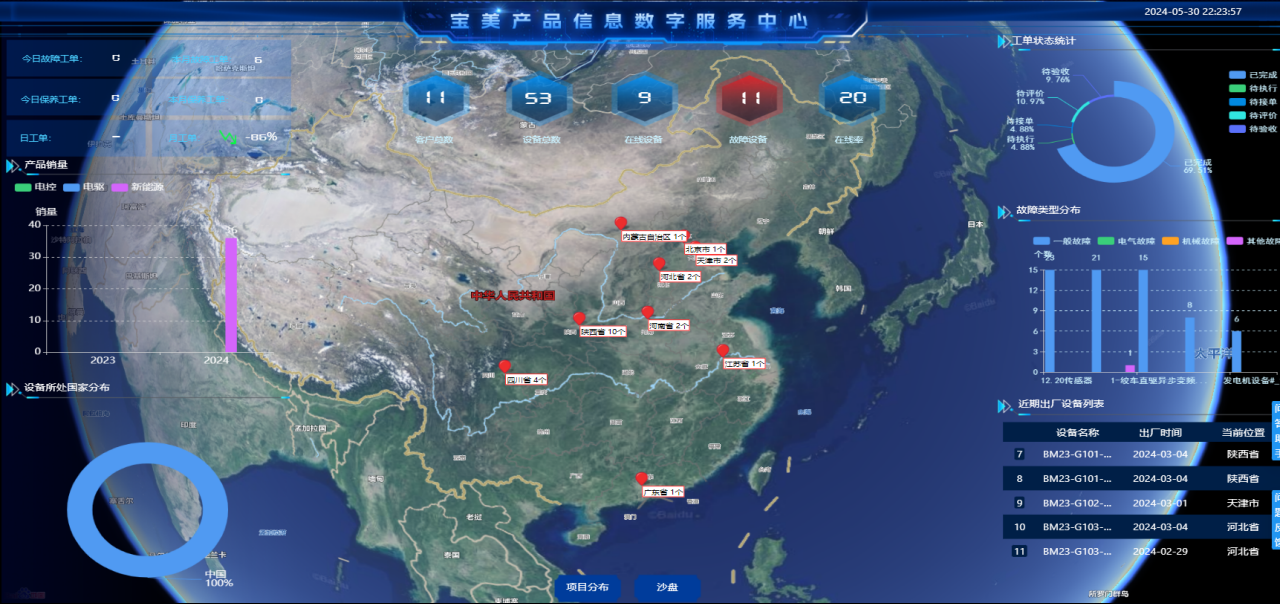

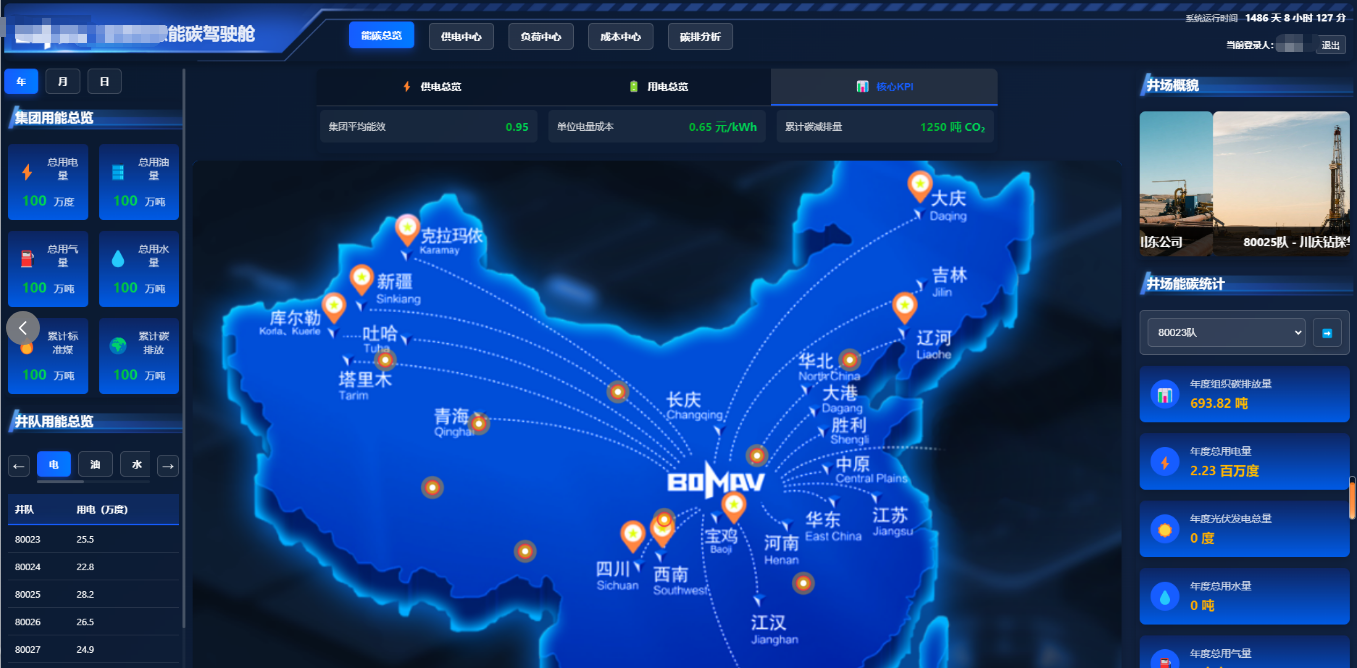

设备地图监控：在GIS地图上展示各闸站、坝体、泵站分布，绿色代表正常，红色代表报警，灰色代表通信中断，点击即可弹出设备详情。

生产监控分组：按“枢纽工程→坝体/闸站→设备”三级结构分组，赋予调度员、运维工、管理人员不同权限。

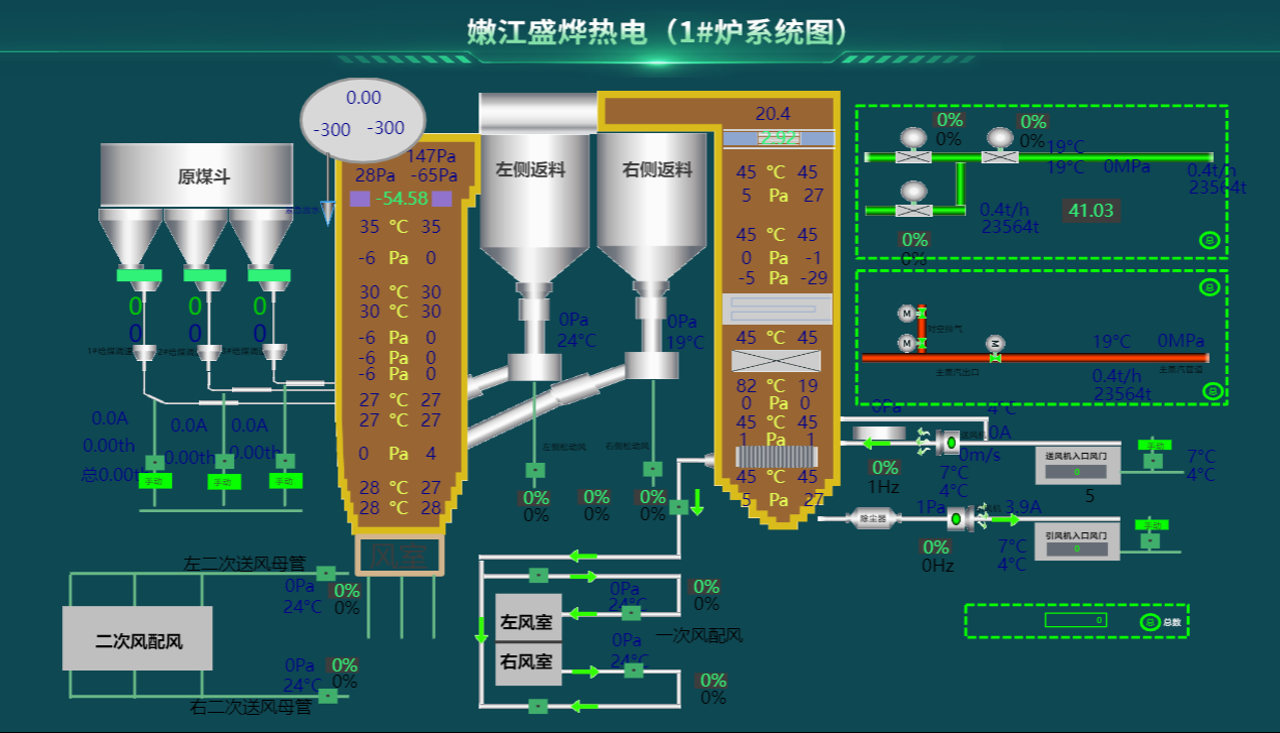

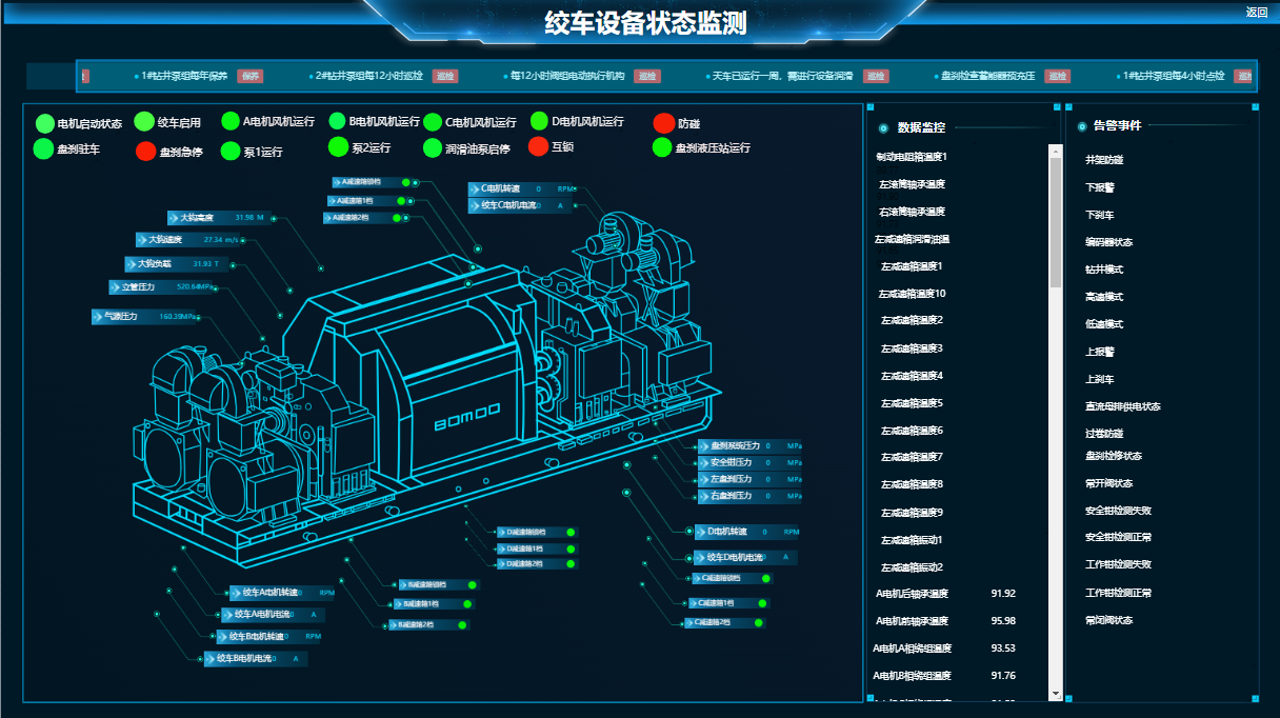

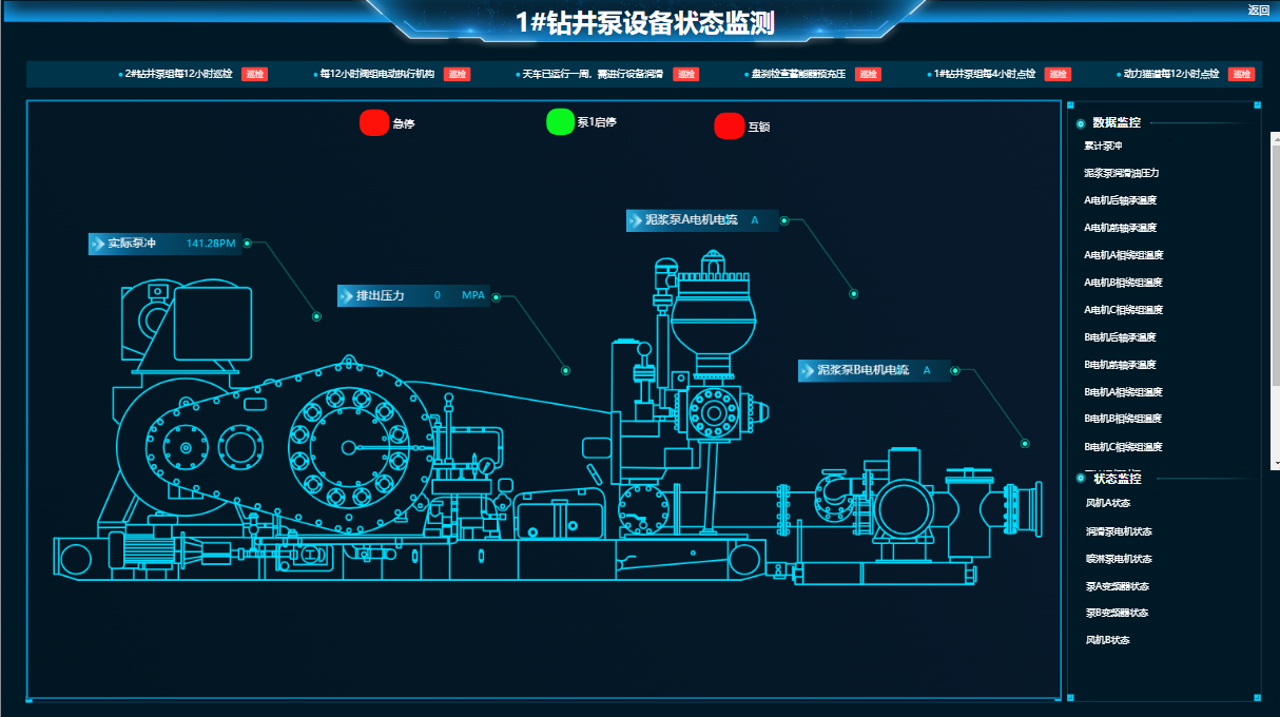

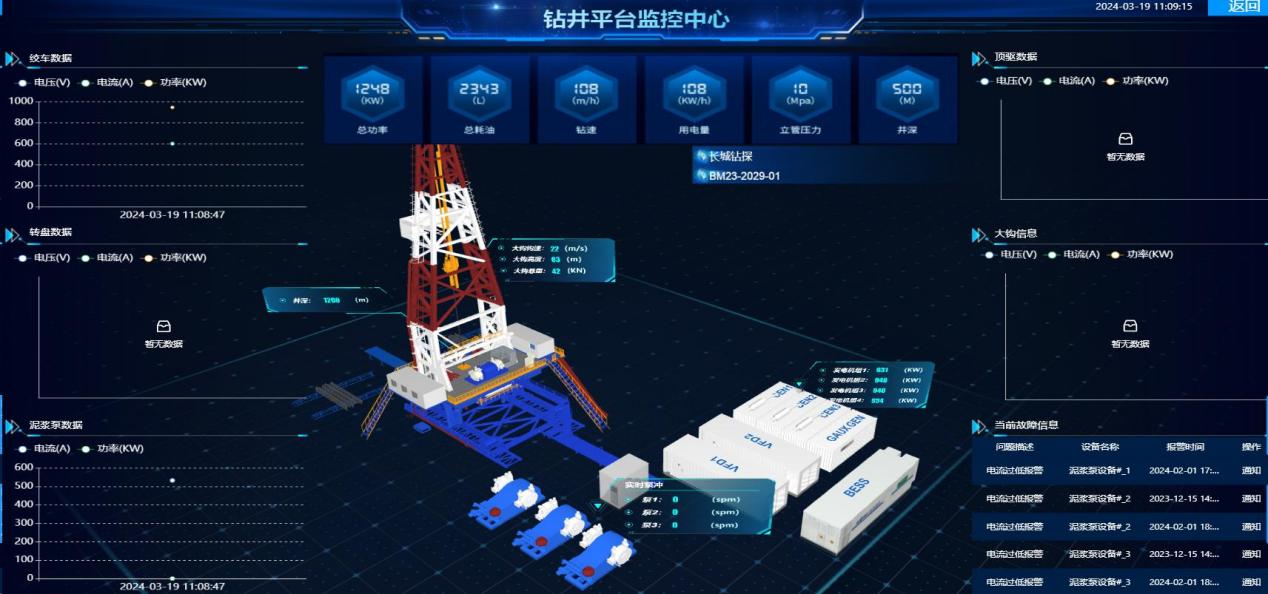

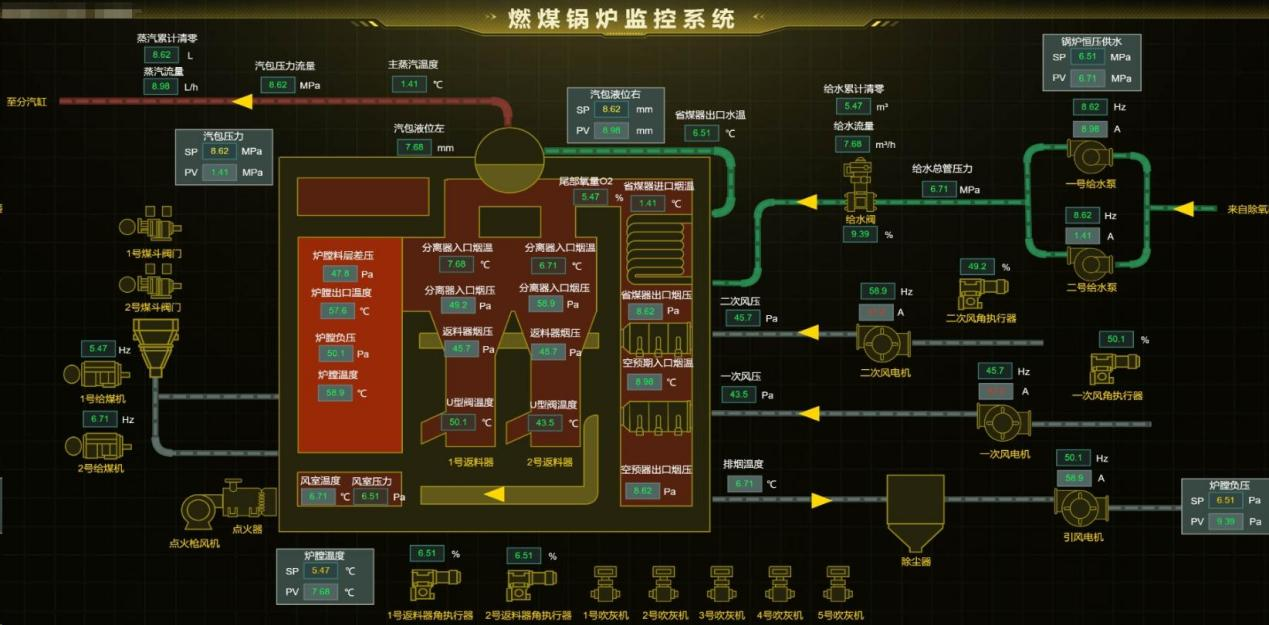

2D/3D组态监控：利用平台内置的组态工具（含数千种图形组件），快速搭建：

泄洪闸组态图：动态显示闸门开度、上下游水位、流量箭头动画，支持鼠标点击开闸。

坝体渗流剖面图：以曲线和颜色梯度展示各渗压计读数，自动计算渗透比降。

水位-流量关系曲线：实时拟合，与理论曲线对比，判断测流设备准确性。

视频融合：将12路摄像头（支持RTSP/GB28181）接入，实现视频流与闸门状态同屏显示。设置视频联动：当闸门动作时，自动弹出对应摄像头画面，并录制动作前后30秒视频存档。

5、事件报警与工单闭环：从“被动响应”到“主动处置”

多通道报警：支持微信、语音电话、短信、系统待办、界面弹窗、声音提示6种方式。例如：当水位达到警戒线时，系统自动向调度组长发送语音电话+短信；同时向值班员微信推送报警详情。

自动派单：报警触发后，根据预设规则（如“泄洪闸故障”派单给机电班组，“水位计异常”派单给自动化班组）自动生成工单，并推送至责任人移动端。

工单流转：工单支持添加处理记录、上传现场照片、多人协同、转派、延期申请等功能，形成“报警→派单→处理→反馈→归档”闭环。处理完成后，系统自动验证报警是否消失，否则重新触发。

6、联动控制与安全保障：实现“一键泄洪”“智能调水”

场景动作组：编排“泄洪模式”——按预设顺序依次开启3座泄洪闸至目标开度，同时触发所有相关摄像头录像，并发送通知给下游防汛办。

规则联动：设置“水位超过保证值 → 执行泄洪模式”。该规则启用双重确认：首次触发时需调度员在电脑端点击确认，避免误动作。

摄像头联动：任何闸门动作或水位报警，自动联动附近摄像头进行PTZ预置位调用（如有云台）并开始录像。

安全控制：所有远程控制指令需输入操作密码，重要操作（如泄洪）还需提交电子审批单，审批通过后指令才下发。所有操作记录存于时序数据库，可追溯。

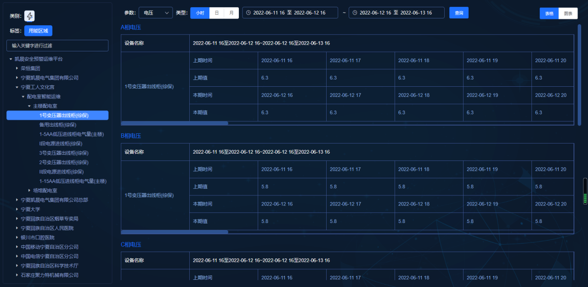

7、时序数据库支撑海量历史分析

平台内置的时序数据库专为水利场景优化：

存储频率：水位、流量等关键测点保留原始秒级数据30天，聚合后的分钟级数据保留5年。

查询性能：查询某闸站过去一年每日最高水位，响应时间<1秒。

数据服务：通过REST API向其他业务系统（如防汛指挥平台、水资源管理平台）提供实时与历史数据。

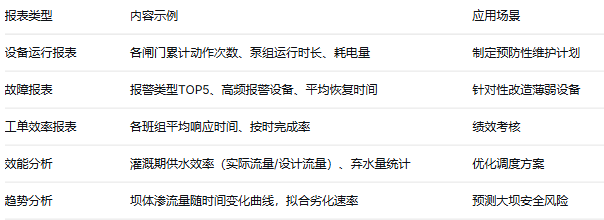

8. 统计与决策：数据驱动优化调度

9. 多终端移动化管理

手机APP/小程序：支持安卓、iOS，调度员可随时查看各闸站水位曲线、接收报警推送、审批控制指令、处理工单。

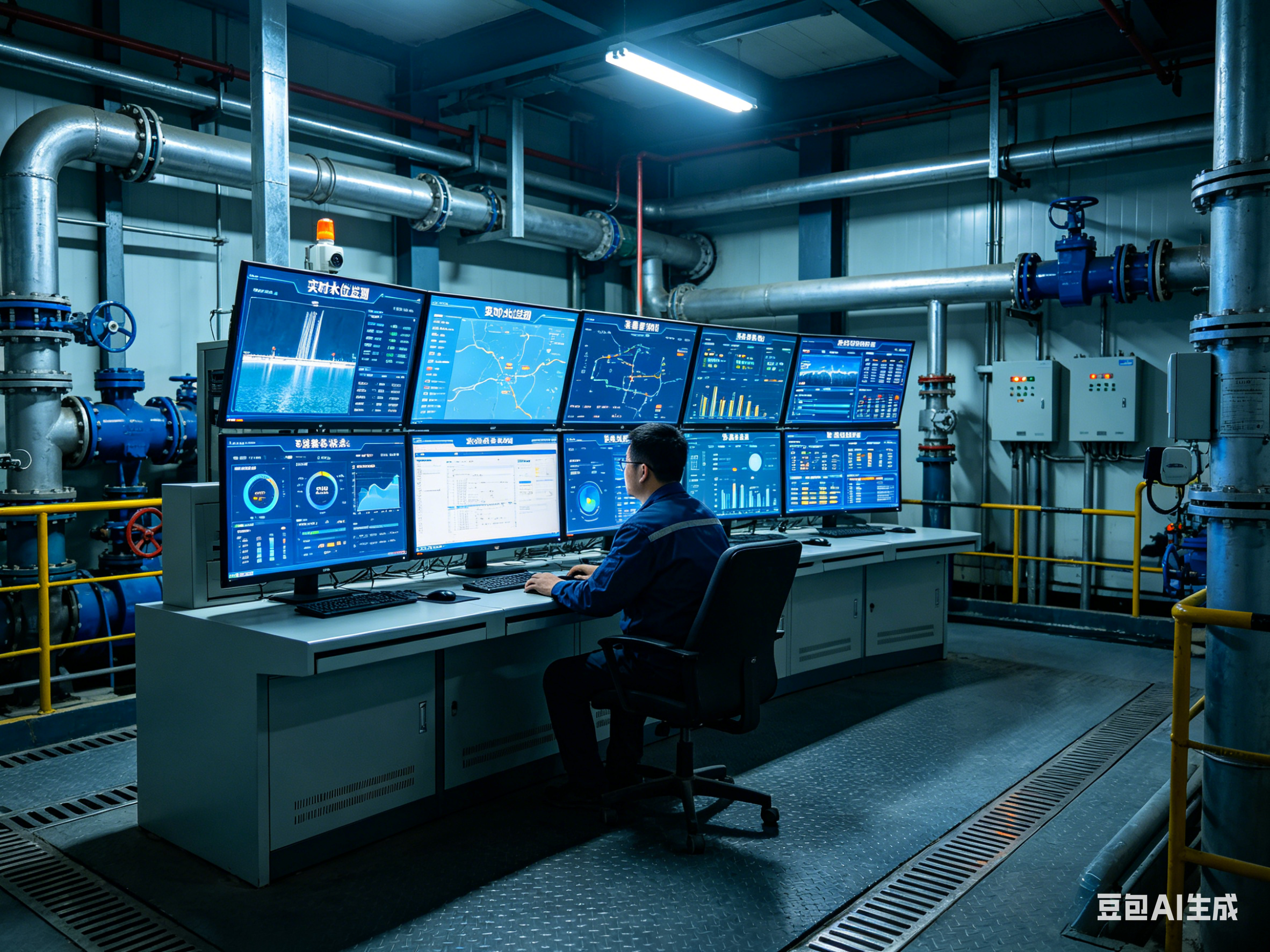

平板大屏适配：在调度中心配置85寸触控大屏，以组态画面为首页，关键指标（实时水位、当日泄流量、待处理工单数）以数字孪生形式动态展示。

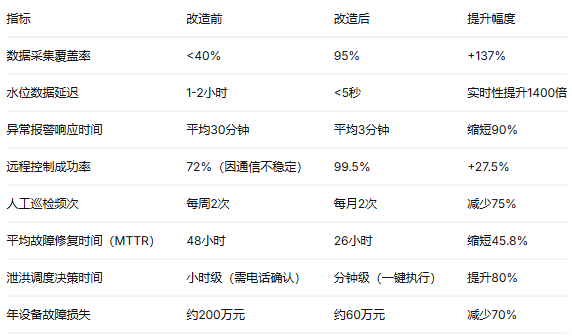

应用成效与价值量化

特别案例：系统上线后第8个月，某夜突降暴雨，上游来水急剧增加。平台水位监测发现坝前水位15分钟内上涨0.8米，触发二级报警。

系统自动向调度组长发送语音报警，组长通过手机查看实时水位趋势及气象预报，判断需提前泄洪。他在手机上发起“泄洪模式”审批，5分钟后审批通过，指令自动下发至三座泄洪闸，闸门按预设顺序依次开启，全过程仅8分钟。而以往类似情况需至少40分钟。

此次及时泄洪有效降低上游淹没风险，避免了至少300万元的经济损失，得到省水利厅通报表扬。

中服云工业物联网平台基本版虽然是面向工业场景的入门级产品，但其灵活的设备接入能力、可自定义的物模型、强大的组态工具、完善的报警工单机制以及低成本部署特性，使其在水利行业具有极高的适配性和推广价值。

它精准解决了水利工程长期存在的“数据孤岛、响应滞后、控制分散、决策无据”等深层痛点，为中小型水利工程的智能化升级提供了可复制、可落地的范本。

1、适用于大中型水库、灌区、泵站、河道闸坝等水利场景。

2、可与其他水利专业模型（如水文预报、洪水演进）通过API集成，进一步提升智慧化水平。

3、支持分期建设：先覆盖核心设备，后续逐步扩展至更多监测点，灵活建设。
