一、协议体系概览

西门子PLC的通信协议体系经过多年发展，形成了从早期串行通信到工业以太网的完整演进路线。本文聚焦于S7协议族、MPI与PPI及Modbus等协议，并阐述这些协议如何与映翰通IG502边缘计算网关协同，构建现代化的工业物联网数据采集与远程监控方案。

💬 欢迎在评论区告诉我：你在实际项目中最常用的是哪一种西门子PLC通信协议？

二、核心通信协议详解

1. S7协议族——西门子专属的核心通信协议

S7协议是西门子专为S7系列PLC设计的专属通信协议族，基于ISO-on-TCP（RFC 1006）封装，将S7协议数据单元（PDU）嵌入TCP报文载荷，核心用于西门子设备间的点对点数据交互。

协议版本演进：

• S7Comm（早期版本） ：S7-200、S7-300、S7-400系列采用，通过固定端口102实现通信，支持PUT/GET、FETCH/WRITE等功能码，但缺乏加密机制。

• S7Comm-Plus（当前版本） ：S7-1200系列v4.0版本及S7-1500系列采用，引入了会话ID防止重放攻击，并对关键流量进行了加密处理，安全性和传输效率均有显著提升。S7-1200系列v3.0版本之前则采用早期S7Comm-Plus协议。

S7通信功能实现：在实际编程中，S7通信主要通过PUT/GET指令实现单边通信——即一方主动发送或读取数据，另一方无需编写任何通信程序，只需在TIA Portal中开启“允许PUT/GET访问”即可。该配置是PLC数据采集的安全前提。这种方式简单高效，适用于非实时数据交互场景。

📌 互动提问：你在使用PUT/GET通信时遇到过“不允许远程访问”的报错吗？你是如何排查的？欢迎在评论区分享你的排错经验。

2. MPI与PPI——西门子早期串行通信协议

MPI（Multi-Point Interface）是西门子专有的多点接口协议，基于RS485物理层，支持最多32个节点，通信距离可达50米（无中继器）。MPI主要用于PLC的编程、调试和人机界面通信，标准波特率为187.5Kbps。

PPI协议则是S7-200系列最基本的通信方式，通过CPU自身的端口（PORT0或PORT1）就可以实现通信，是S7-200 CPU默认的通信方式，本质上可视为MPI的简化版。在工业物联网数据采集场景中，PPI协议仍广泛应用于S7-200系列旧设备的接入与数据采集。PPI协议采用主从式的通讯方式，一次读写操作需要经过命令下发、响应确认、数据回传等多次握手过程，但配置简单，在STEP 7-Micro/WIN编程软件中即可完成波特率和PLC地址的设置。

💡 读者分享邀请：如果你有通过PPI协议改造老旧S7-200设备并接入云平台的成功案例，欢迎在评论区留下你的故事，帮助更多工程师少走弯路。

3. Modbus协议支持

西门子PLC广泛支持Modbus协议族。S7-200 SMART支持基于RS485串口的Modbus RTU，S7-1200/1500则支持Modbus TCP。Modbus是工业自动化领域应用最广泛的开放协议之一，特别适合与第三方设备进行简单、标准化的数据交换，也是映翰通IG502边缘计算网关进行数据采集的核心协议之一。

👍 如果本文对你有帮助，请点赞、收藏、转发，让更多需要的工程师看到。

三、映翰通IG502边缘计算网关与西门子PLC协议协同

1. IG502产品概述

InGateway502（简称IG502）是映翰通公司面向工业物联网领域推出的一款高性价比边缘计算网关。IG502采用高性能ARM Cortex-A8处理器，主频600MHz，配备512MB DDR3 RAM和8GB eMMC闪存，支持Python二次开发和80余种工业协议。产品支持5G/4G蜂窝网络、Wi-Fi及有线等多种网络连接方式，并具备多种链路冗余技术，为工业物联网边缘节点提供数据优化、实时响应和智能分析能力。

2. IG502支持的通信协议

IG502支持丰富的工业协议，用于从PLC或仪表采集数据，并通过MQTT等方式上传至云平台。其协议支持列表主要包括：

协议类型	具体协议	应用场景
串口协议	Modbus RTU（主/从站）、PPI、DLT645	连接S7-200系列、仪表、智能断路器
以太网协议	Modbus TCP（主/从站）、EtherNet/IP、ISO on TCP	连接西门子S7-1200/1500、AB PLC
云平台对接	MQTT	数据上传至AWS、Azure、阿里云等

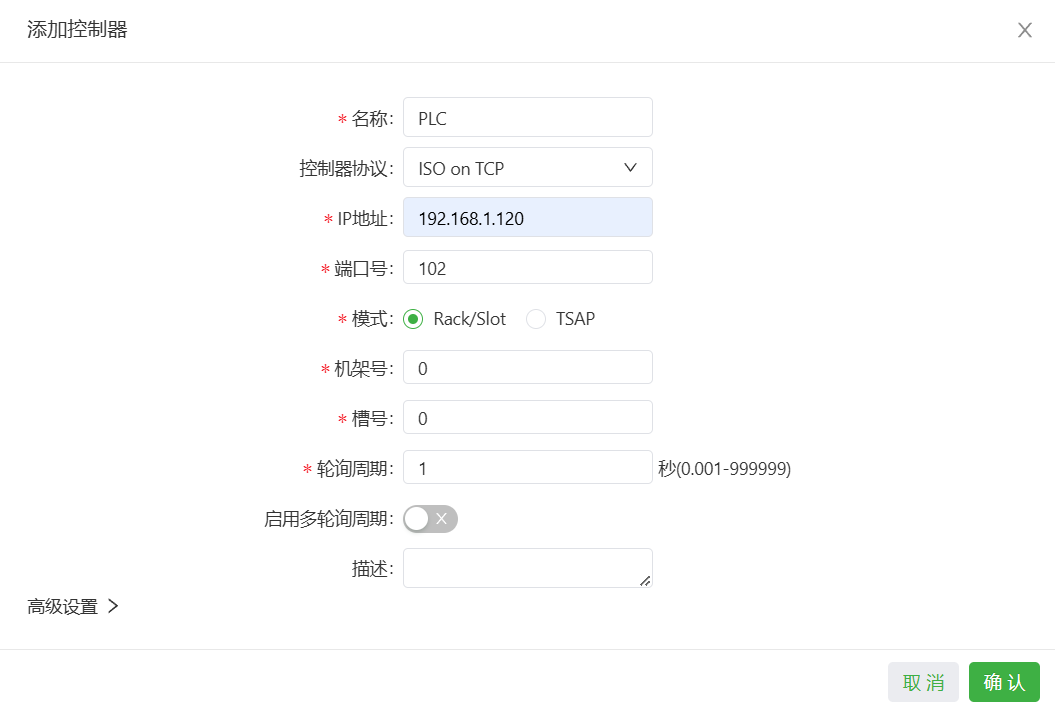

根据映翰通官方规格书，IG502在串口层面支持PPI协议，可直接采集S7-200系列PLC数据；在以太网层面支持ISO on TCP，可用于与S7-1200/1500基于ISO-on-TCP标准进行数据交互。配置方法也十分直观：进入IG502的“边缘计算 > 设备监控 > 设备列表”页面，点击“添加PLC”按钮，在添加设备页面选择PLC协议为“ISO on TCP”并配置PLC的通讯参数即可。

3. IG502与西门子PLC的典型对接方案

方案一：通过ISO on TCP采集西门子PLC数据

ISO on TCP是基于TCP/IP封装的ISO传输层协议，与西门子S7协议在传输层上具有兼容性。IG502支持ISO on TCP协议，可直接从西门子PLC中采集数据。该方案适用于S7-1200/1500系列PLC，也适用于通过以太网模块扩展通信能力的S7-300/400系列PLC。

✍️ 动手实践：如果你手头有IG502和一台S7-1200，不妨按照上述步骤尝试配置一次。如果在配置过程中遇到任何问题，欢迎在评论区留言，我会尽力解答。

方案二：通过Modbus协议实现数据交互

对于S7-200 SMART、S7-1200等支持Modbus TCP协议的西门子PLC，IG502可通过Modbus TCP协议进行数据采集。在实际应用中，IG502常用于通过Modbus RTU协议采集现场传感器数据（如电流、电压、温度等），并在网关中对采集的数据进行过滤，以节省上传流量。

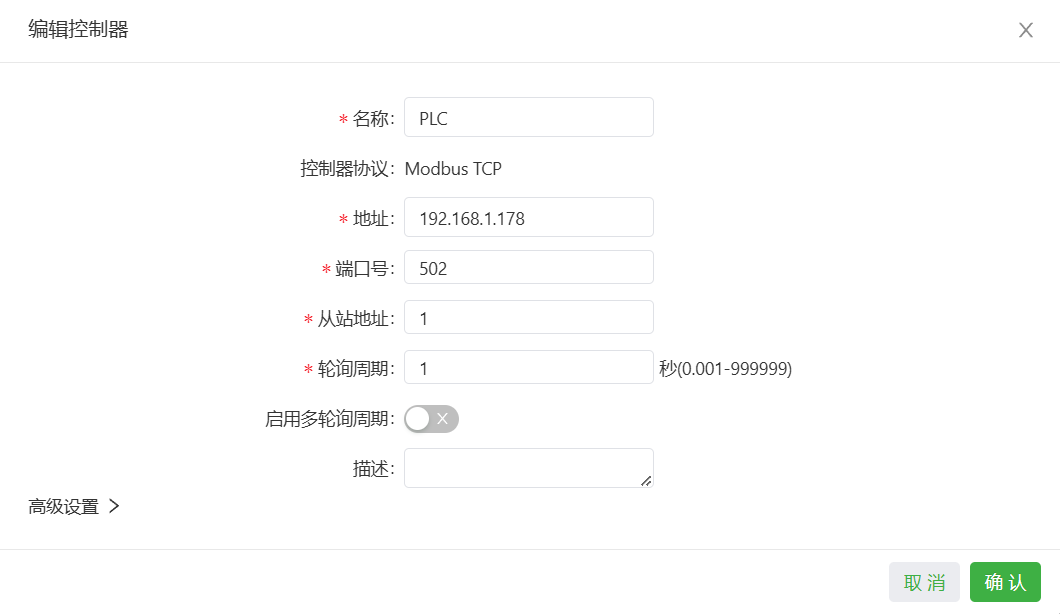

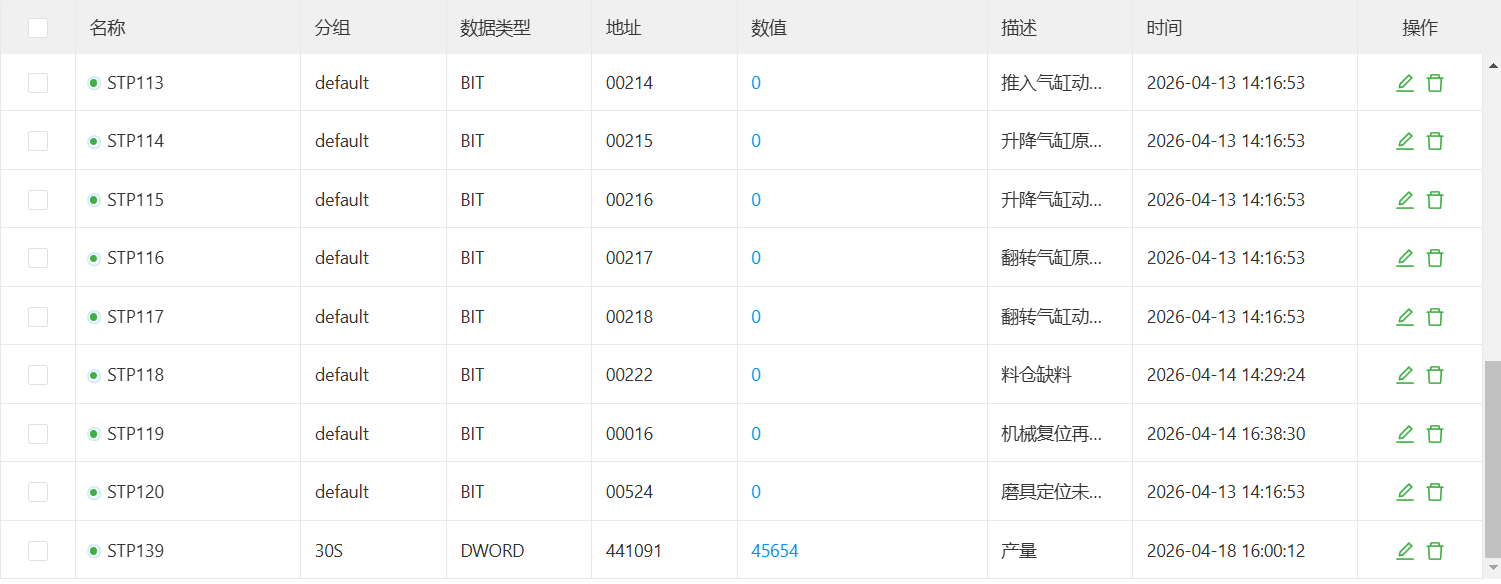

在IG502的配置界面中，选择ModbusTCP协议后，需要配置PLC的端口号（默认为502）和字节序（通常为abcd，即大端模式），配置过程简洁直观。

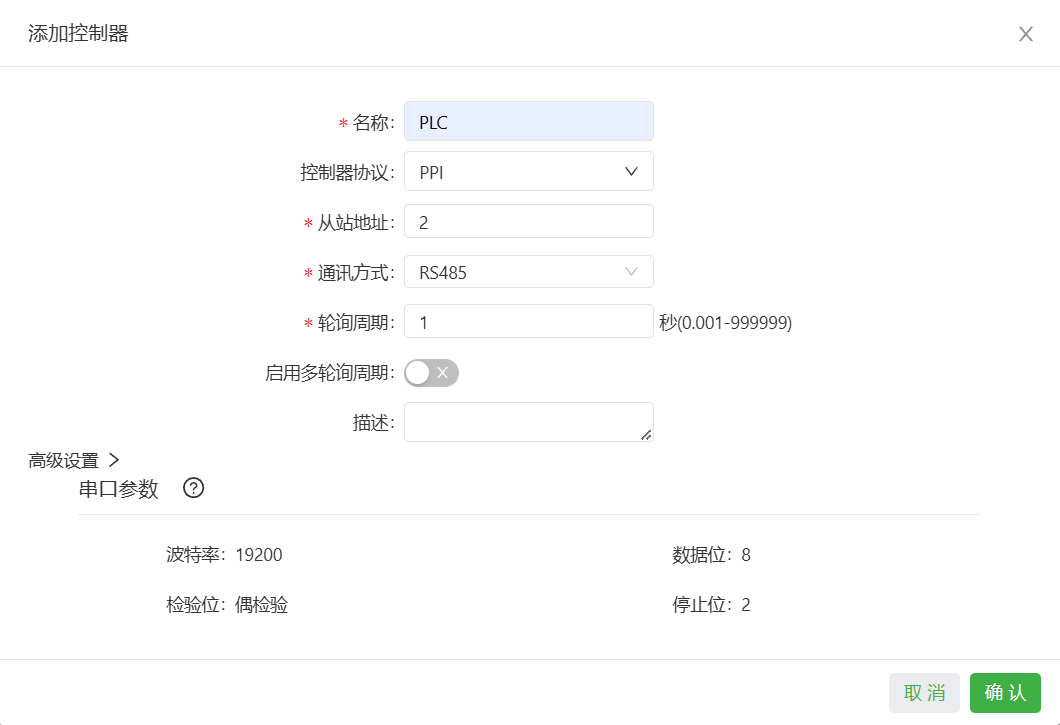

方案三：通过PPI协议采集S7-200系列数据

对于采用PPI协议的S7-200系列旧设备，IG502可通过RS485串口直接采集数据。该方案无需对原有PLC系统进行硬件改造，即可实现老旧设备的联网监控。

🔔 互动话题：你曾经用IG502对接过哪些“疑难杂症”设备？协议转换过程中遇到过哪些坑？欢迎分享你的实战案例。

4. 典型行业应用案例

智能低压配电系统：基于IG502工业网关的智能低压配电联网方案，实现了配电系统的智能化管理和远程运维，打通了数据孤岛，提升安全性和运维效率。

智慧光伏清扫机器人：机器人通过LoRa连接到LoRa主机，IG502通过RS485与LoRa主机相连，利用Modbus RTU协议采集数十台机器人的电流、电压、温度和执行策略等数据，并对采集的数据进行过滤，以节省上传流量。

农村污水远程监控：IG502边缘计算网关配合DeviceManager云平台构建农村污水处理集中监控系统，提供设备采集、传输、监控和统一管理整体解决方案，实时监控设备运行状态、故障告警和数据统计。

📣 期待你的分享：如果你所在的企业也采用了IG502或类似边缘网关方案，欢迎在评论区简单介绍你的应用场景，让更多同行了解不同行业的落地实践。

四、协议选型指南

在实际项目中，如何选择合适的通信协议？以下是基于西门子PLC与IG502协同场景的选型原则：

• 与IG502等边缘网关对接：S7-1200/1500系列首选ISO on TCP方案，配置简单且与西门子生态兼容性好。

• 老旧设备改造：针对S7-200系列旧设备，使用PPI协议通过RS485串口采集，无需改造原有PLC硬件。

• 多品牌兼容与第三方设备对接：Modbus TCP是最佳选择，IG502支持Modbus TCP/RTU全协议栈，可对接绝大多数第三方仪表和设备。

• 与SCADA/MES系统对接：IG502通过MQTT将数据上传至云平台后，可进一步对接企业信息系统，实现集中监控与管理。

为方便快速选型，下表汇总了主要协议的关键参数对比：

协议	速率	最大节点数	传输距离	典型应用场景
S7（以太网）	100Mbps	不限	100m（以太网）	西门子设备间数据交换
ISO on TCP	100Mbps	不限	100m	边缘网关数据采集
Modbus TCP	100Mbps	不限	100m	第三方设备数据交换
Modbus RTU	9.6-115.2Kbps	247	1200m	传感器仪表数据采集
MPI	187.5Kbps	32	50m	S7-200/300编程调试
PPI	9.6-187.5Kbps	15	50m	S7-200基础通信

🤔 请你判断：根据你的项目经验，上表中的选型建议是否符合实际情况？如果有不同见解，欢迎在评论区理性讨论。

五、总结

西门子PLC的通信协议体系从早期的MPI/PPI串行通信，发展到以S7协议为核心的工业以太网通信，再到以Modbus为代表的开放标准融合，构建了一个从专有到开放、从现场到云端的完整技术矩阵。而映翰通IG502边缘计算网关凭借对ISO on TCP、Modbus、PPI等协议的广泛支持，在西门子PLC数据采集和远程监控领域展现出强大的适配能力。两者结合，为工业数字化转型提供了从现场设备到云平台的高效数据通道，在智能配电、智慧光伏、智慧水务等场景中已有广泛应用。
