20.3.6 bxCAN中断

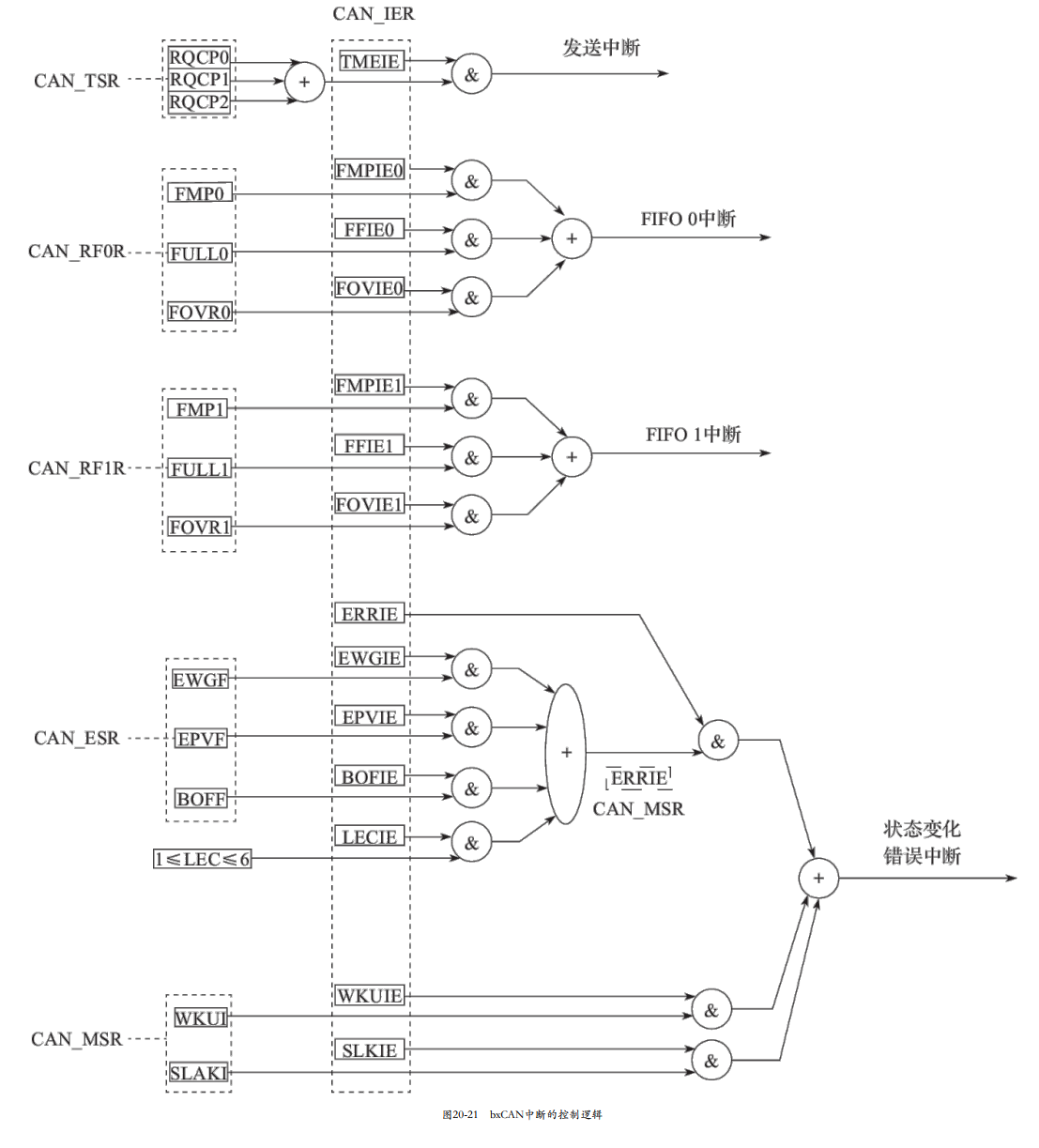

bxCAN占用4个专用的中断向量。通过设置CAN中断允许寄存器CAN_IER，每个中断源都可以单独允许和禁用。bxCAN中断的控制逻辑如图20-21所示。

1）发送中断可由下列事件产生：

·发送邮箱0变为空，CAN_TSR寄存器的RQCP0位被置1。

·发送邮箱1变为空，CAN_TSR寄存器的RQCP1位被置1。

·发送邮箱2变为空，CAN_TSR寄存器的RQCP2位被置1。

2）FIFO 0中断可由下列事件产生：

·FIFO 0接收到一个新报文，CAN_RF0R寄存器的FMP0位不再是00。

·FIFO 0变为满，CAN_RF0R寄存器的FULL0位被置1。

·FIFO 0发生溢出，CAN_RF0R寄存器的FOVR0位被置1。

3）FIFO 1中断可由下列事件产生：

·FIFO 1接收到一个新报文，CAN_RF1R寄存器的FMP1位不再是00。

·FIFO 1变为满，CAN_RF1R寄存器的FULL1位被置1。

·FIFO 1发生溢出，CAN_RF1R寄存器的FOVR1位被置1。

4）错误和状态变化中断可由下列事件产生：

·错误发生，CAN错误状态寄存器（CAN_ESR）的相应位被置1。

·唤醒发生，在CAN接收引脚上监视到帧起始位（SOF）。

·CAN进入睡眠模式。

20.4 bxCAN函数

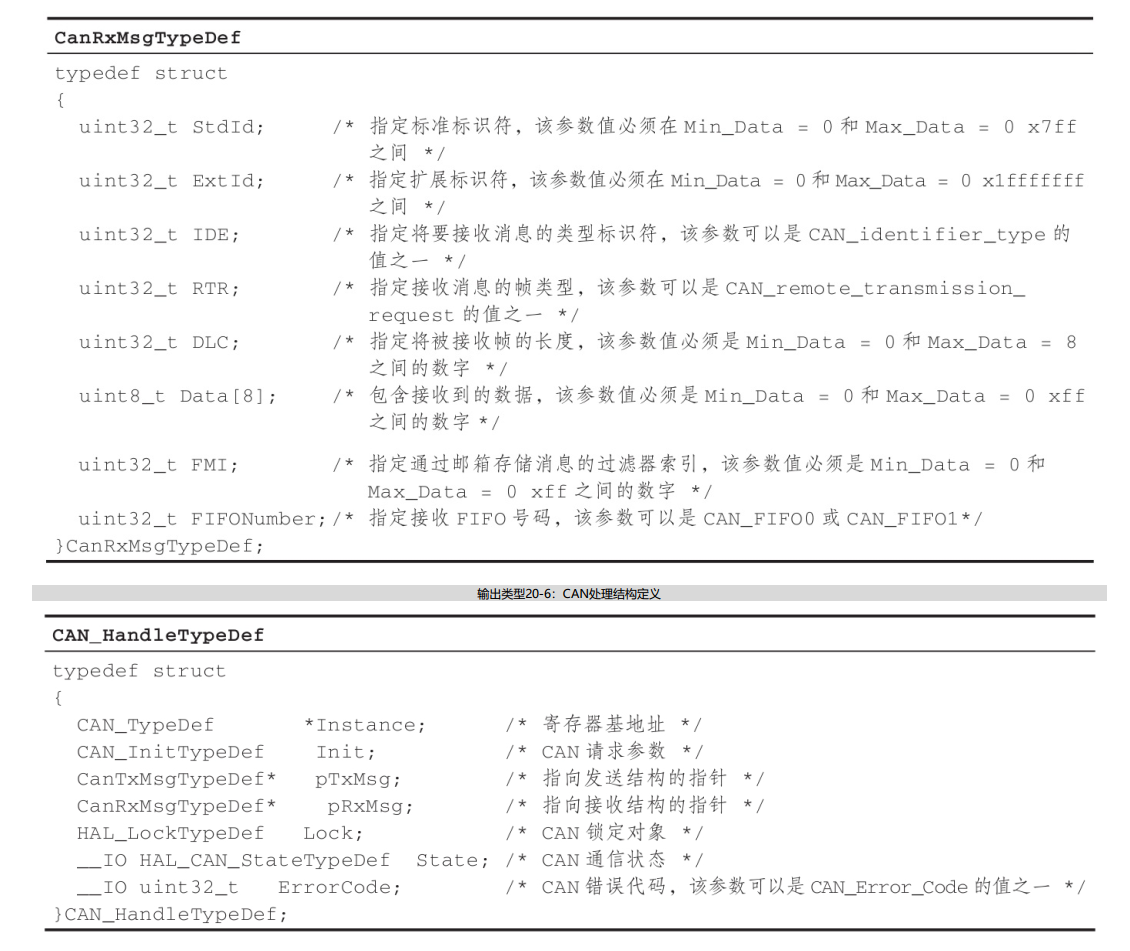

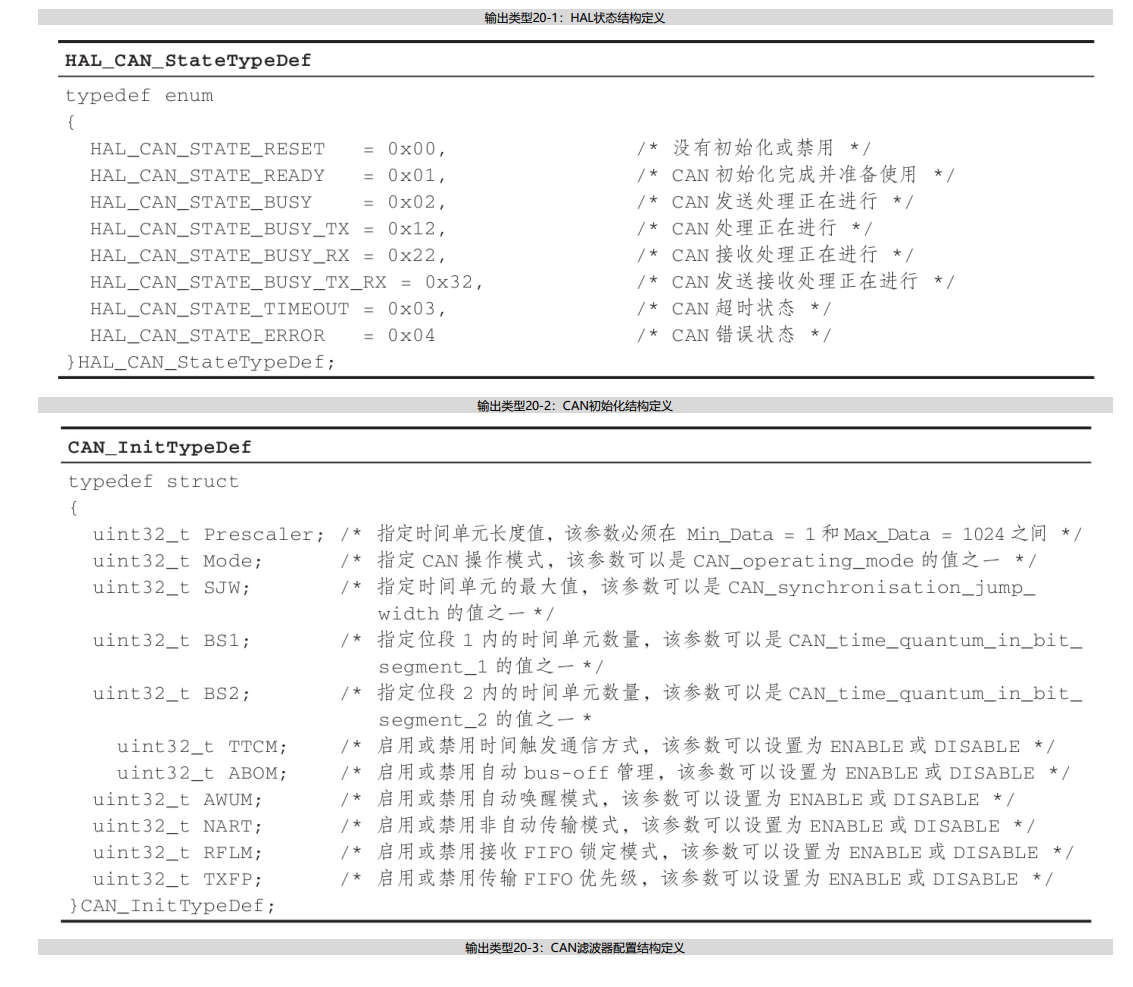

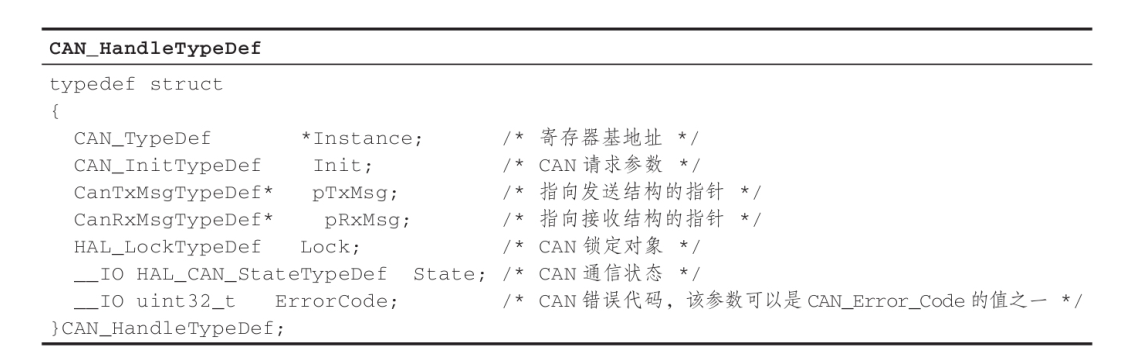

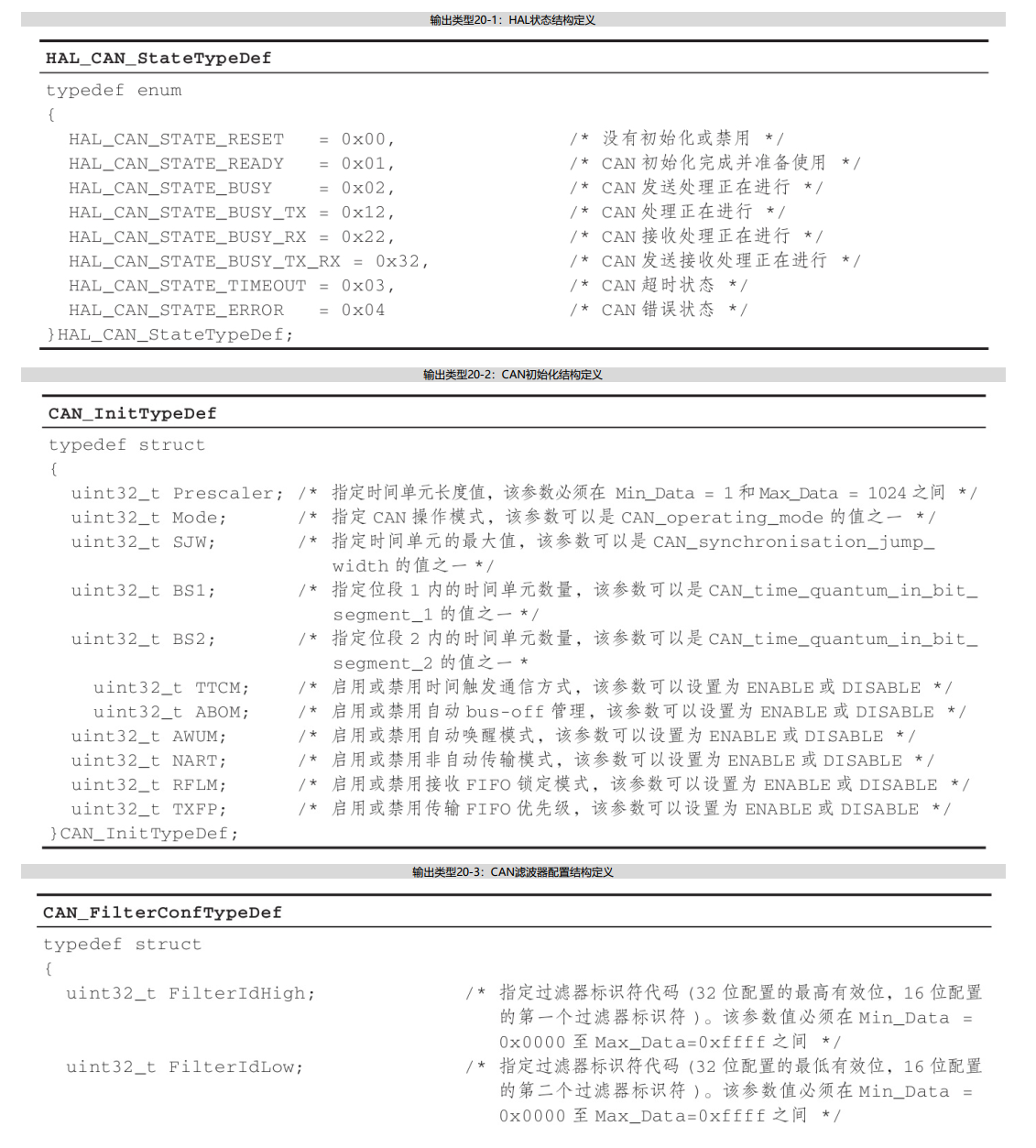

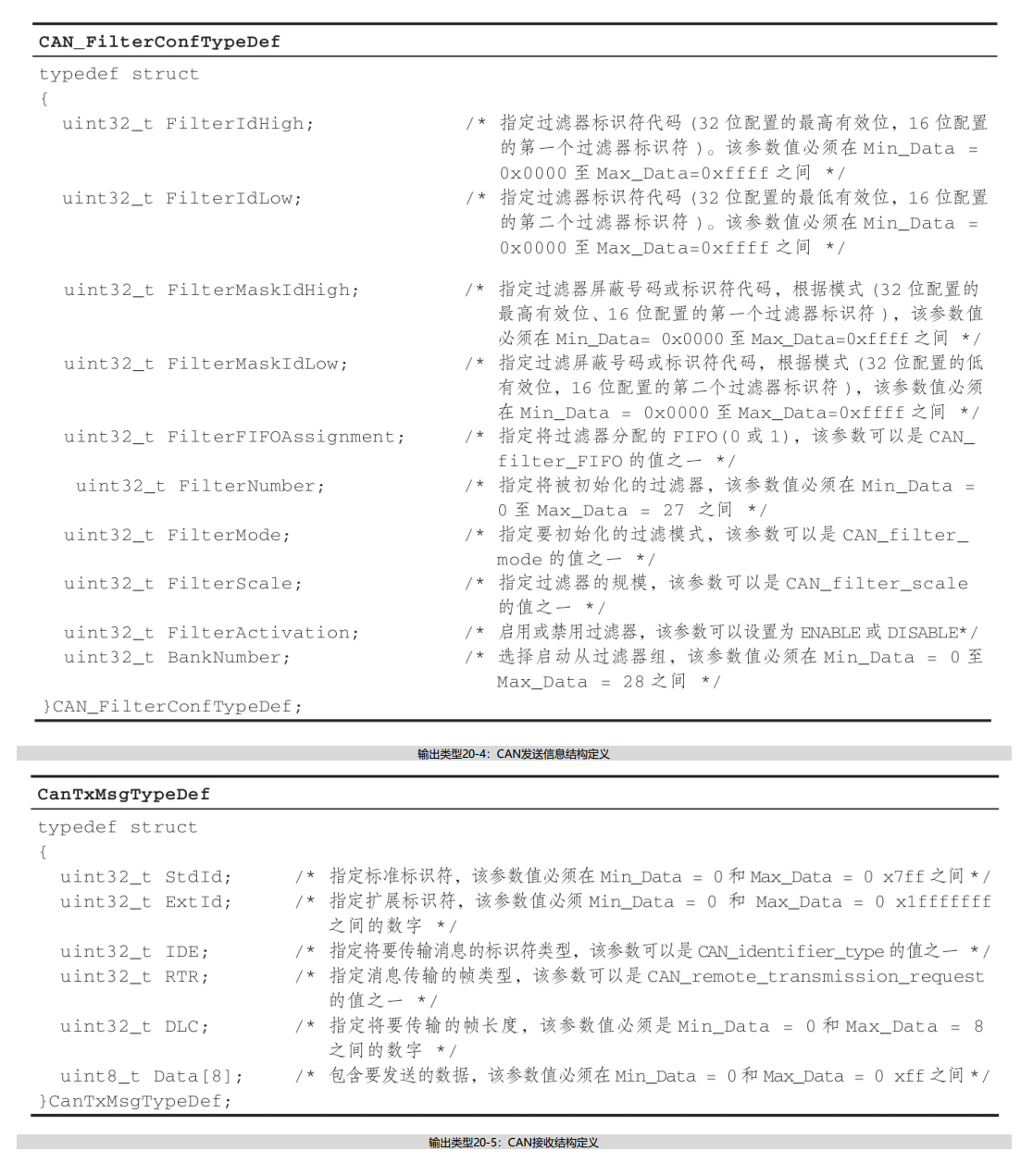

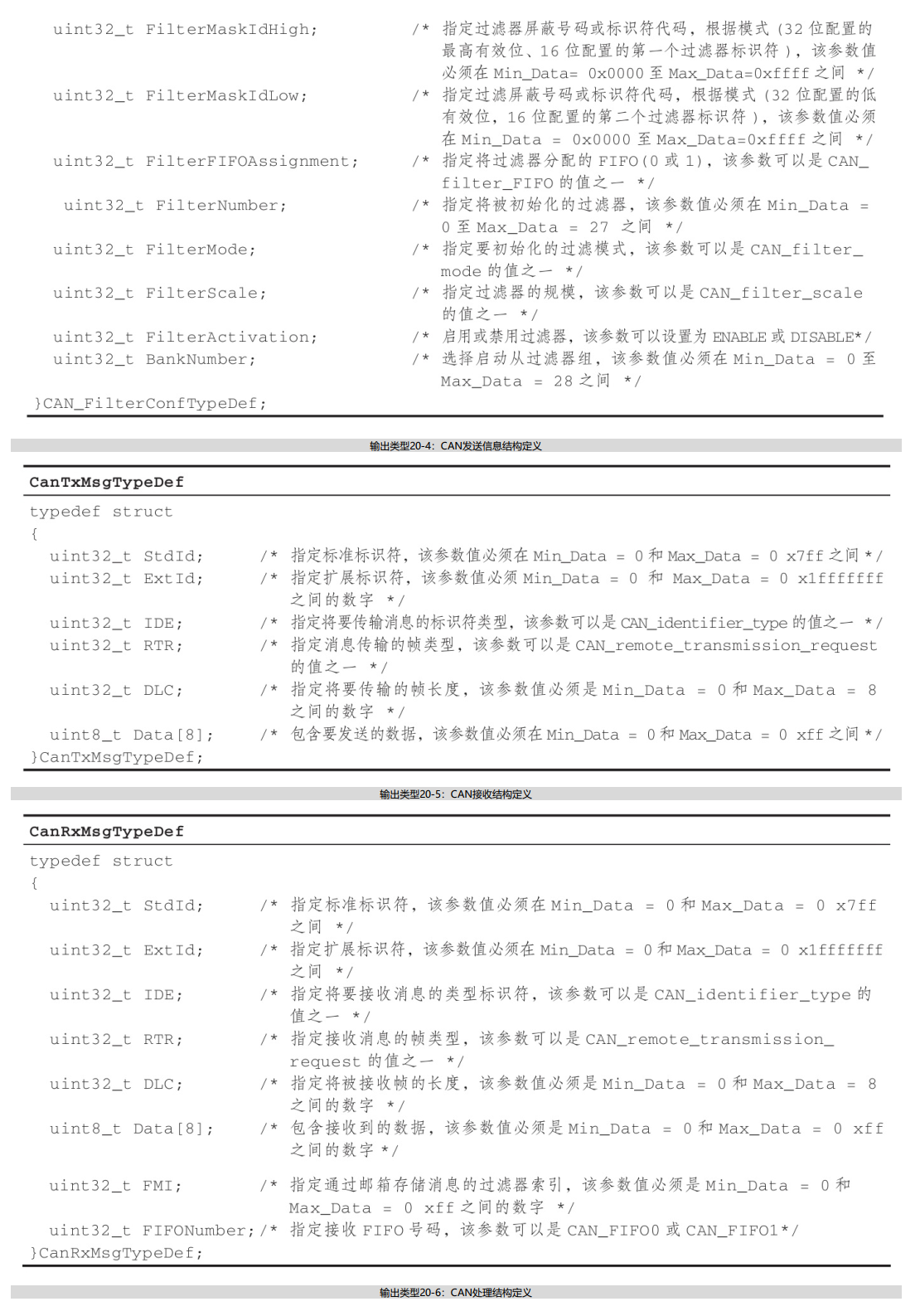

20.4.1 bxCAN类型定义

20.4 bxCAN函数

20.4.1 bxCAN类型定义

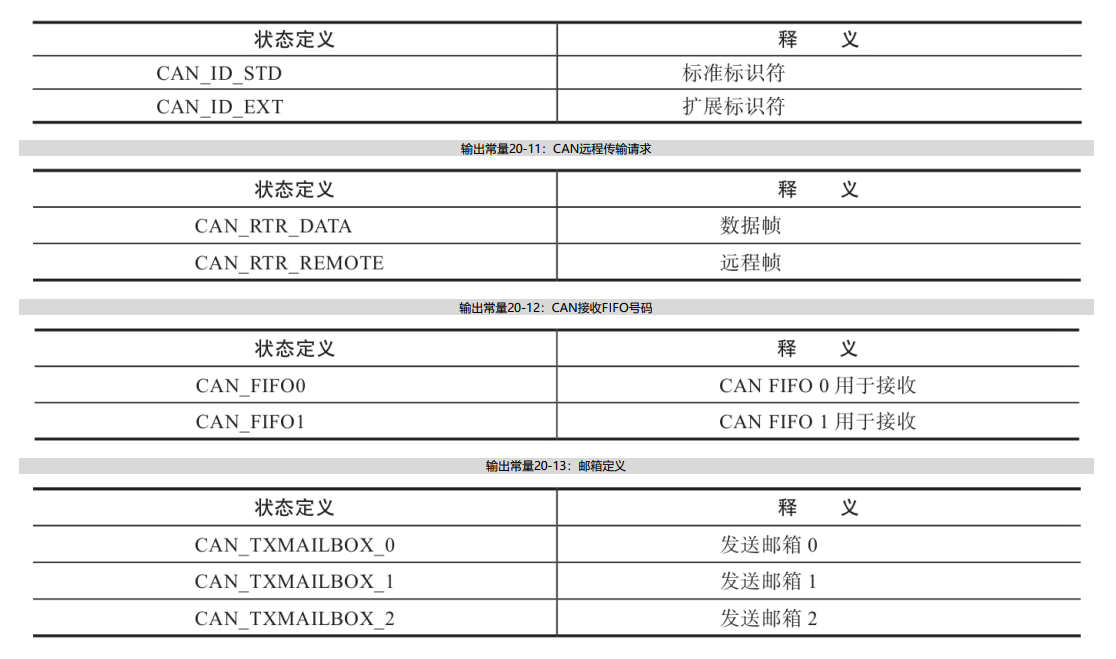

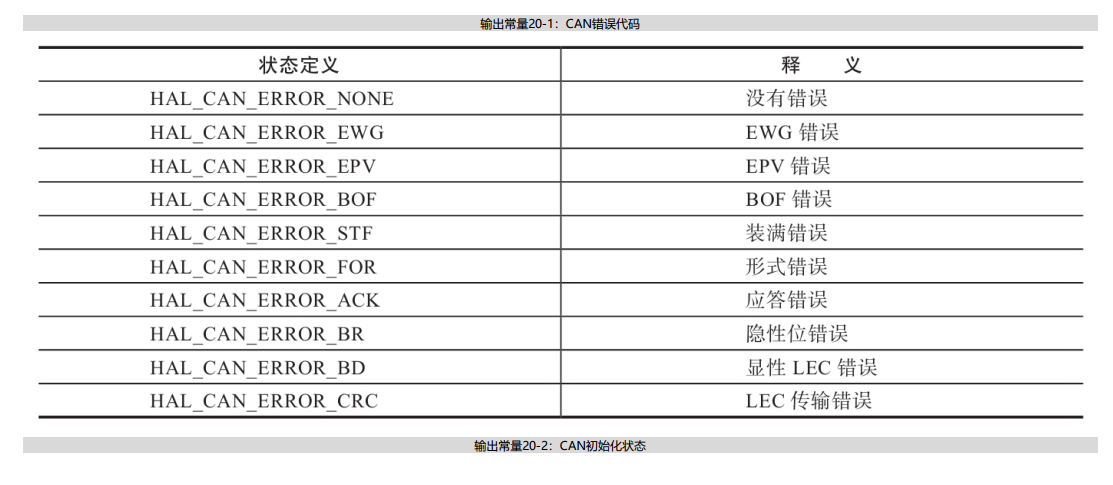

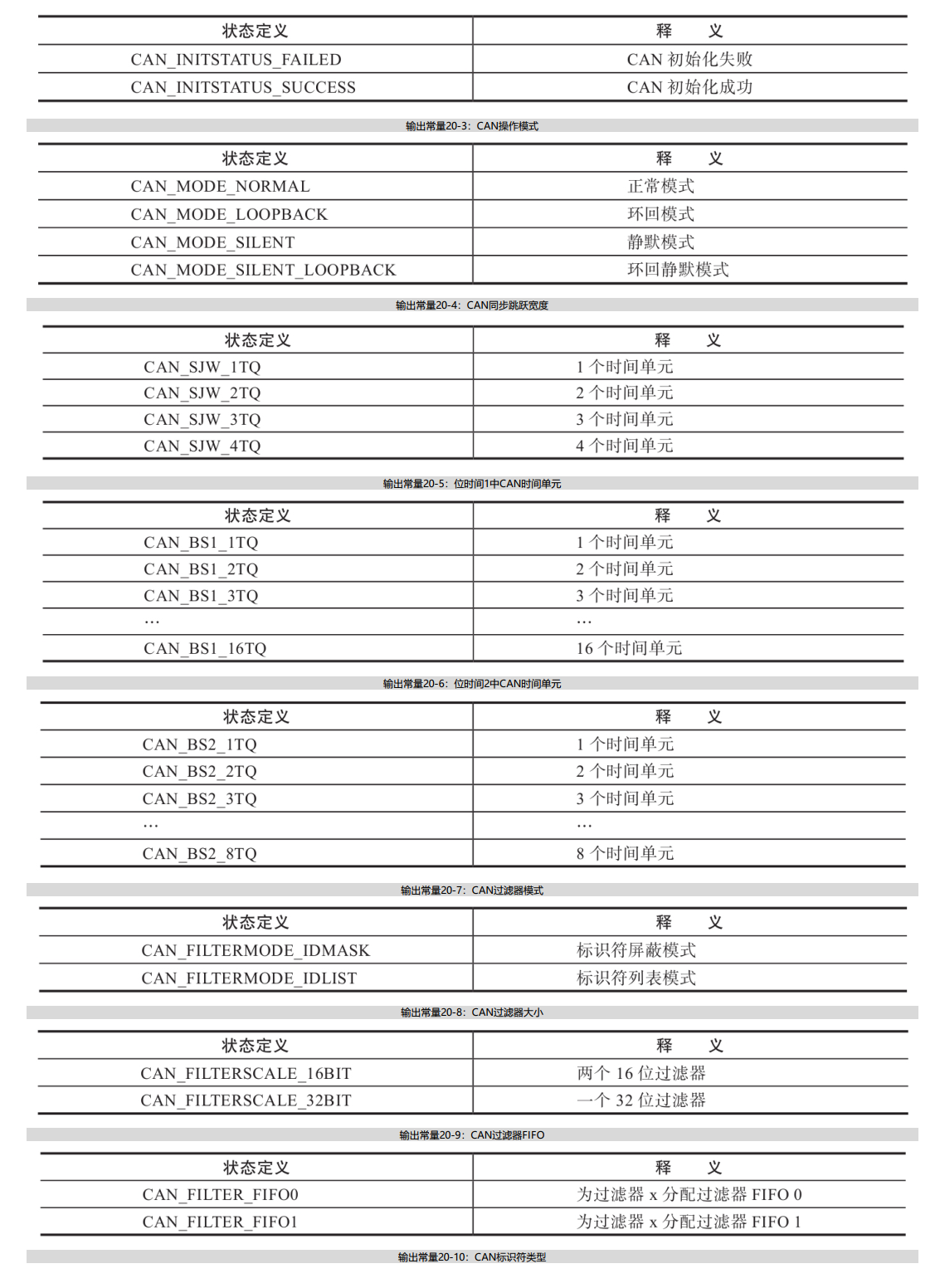

20.4.2 bxCAN常量定义

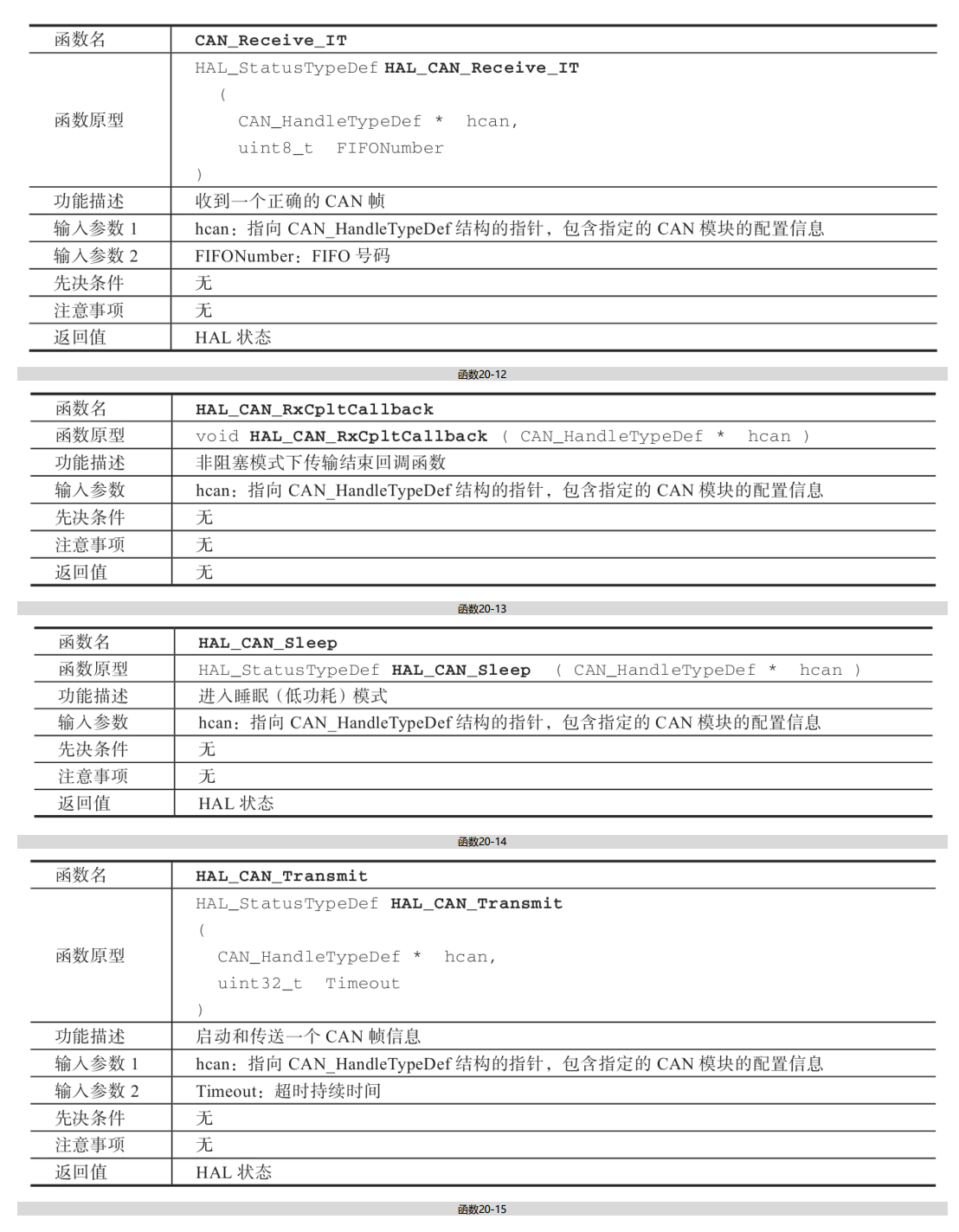

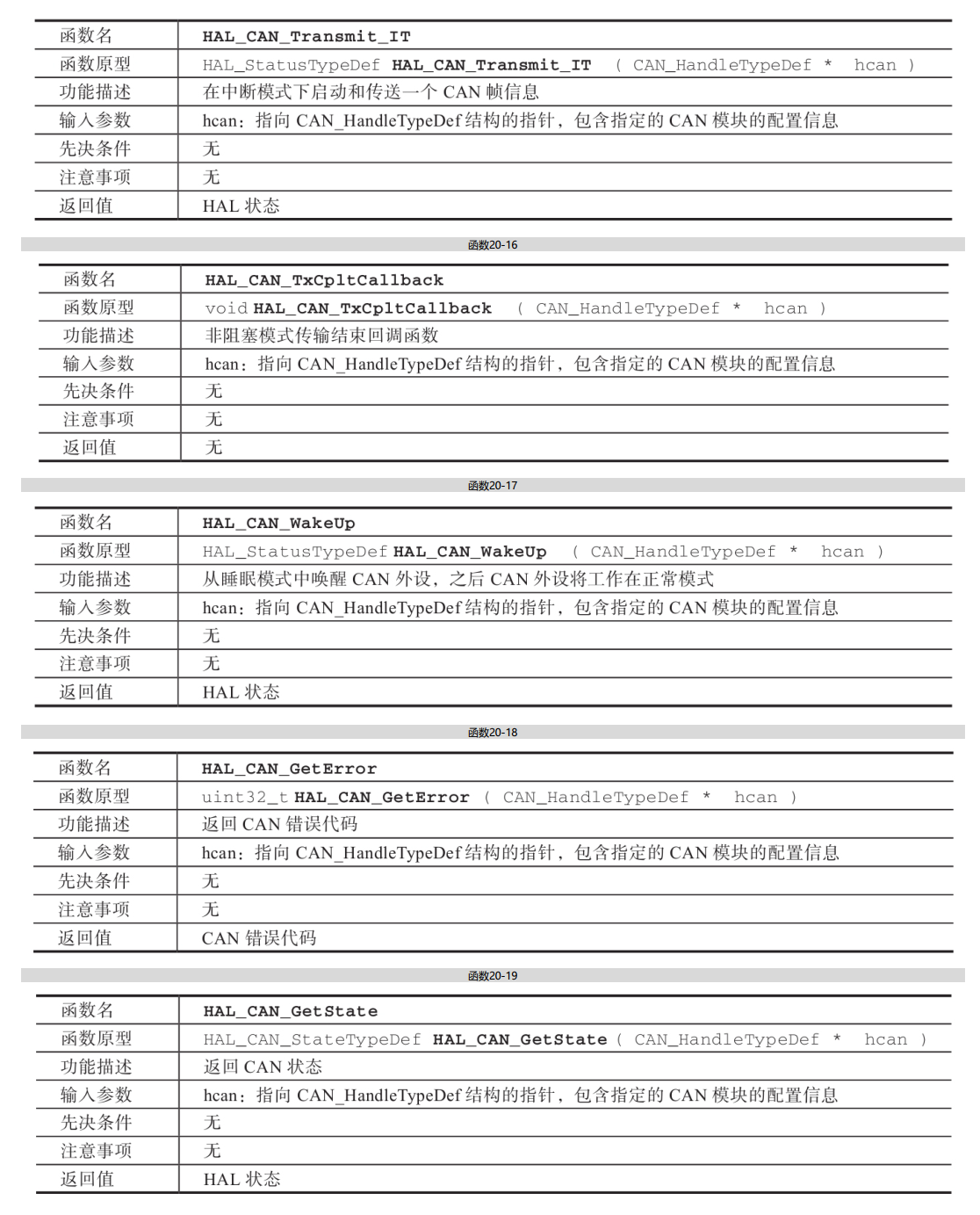

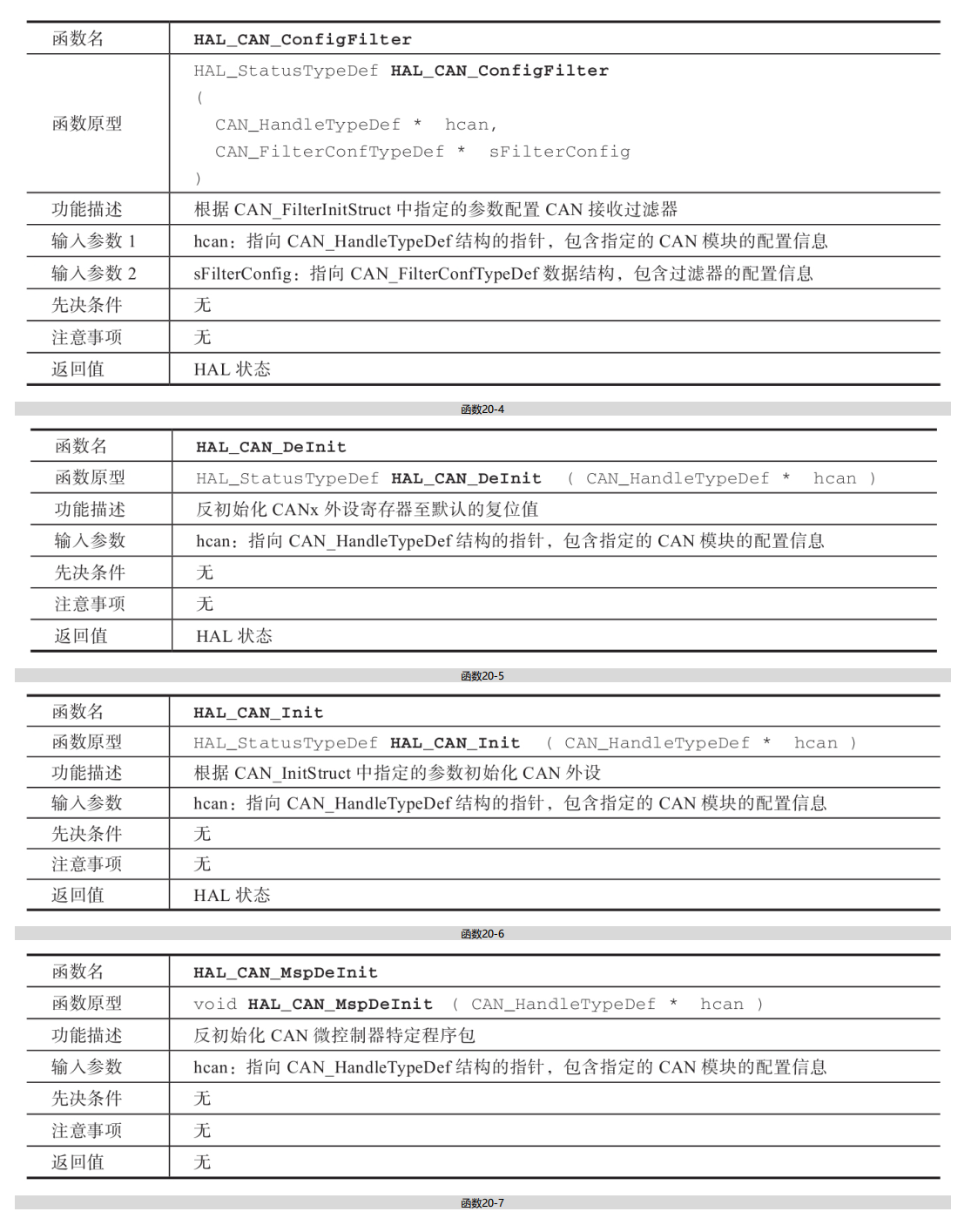

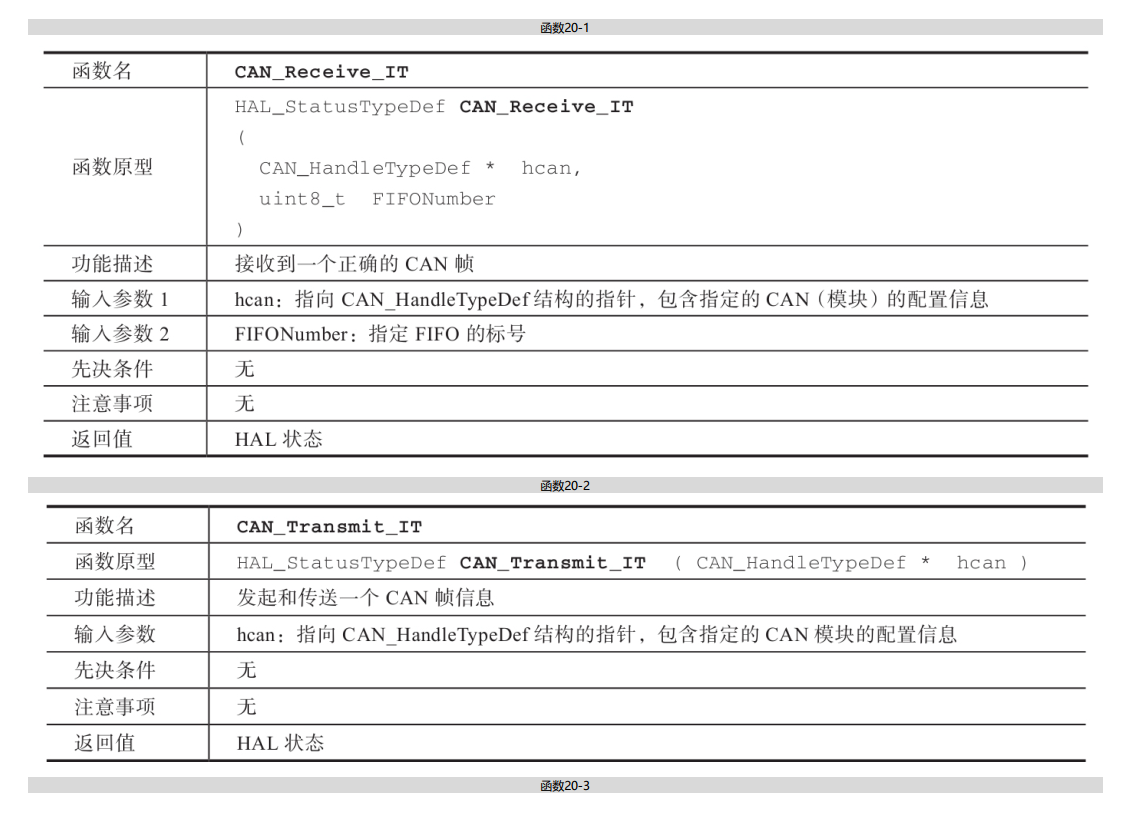

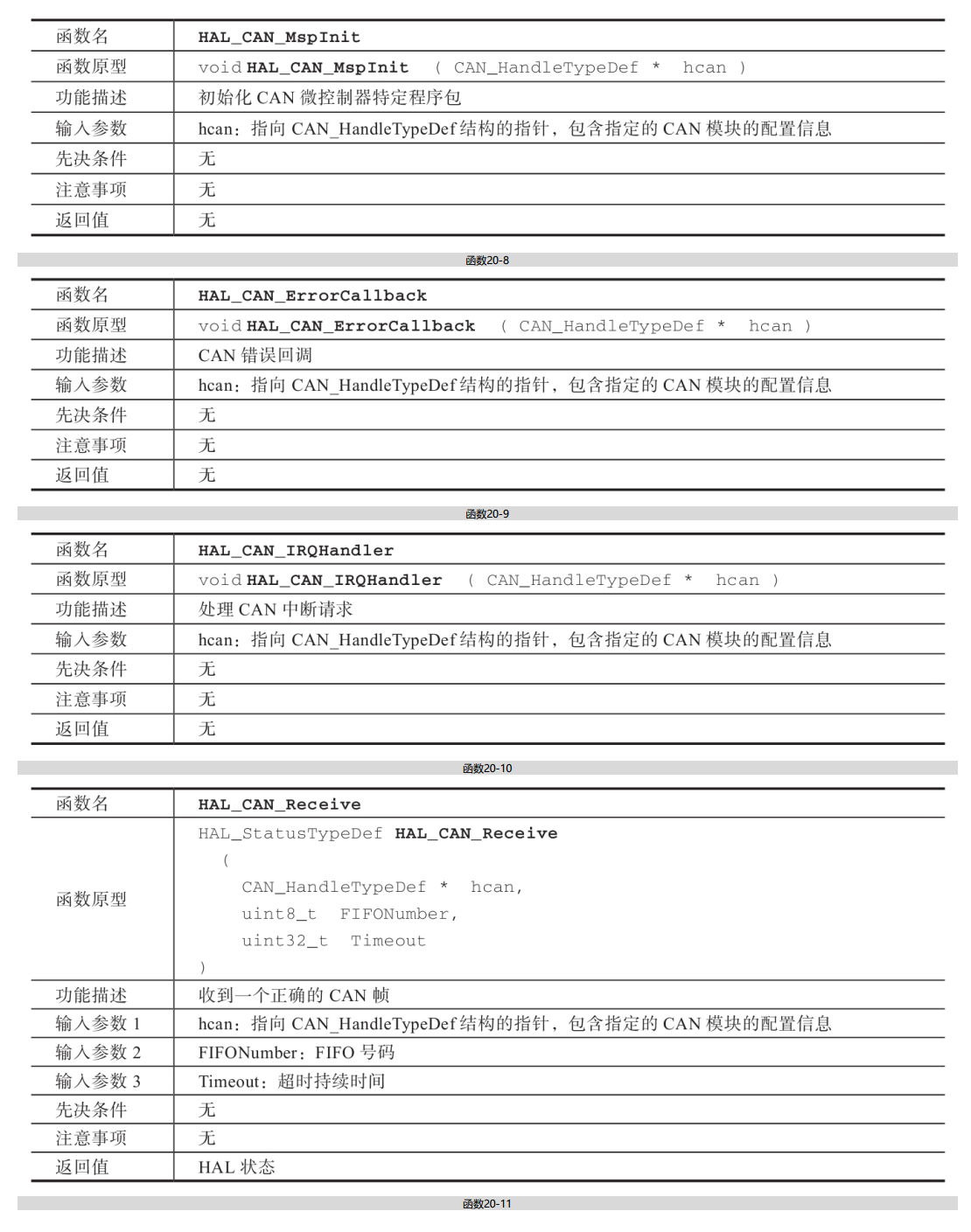

20.4.3 bxCAN函数定义

20.5 bxCAN应用实例

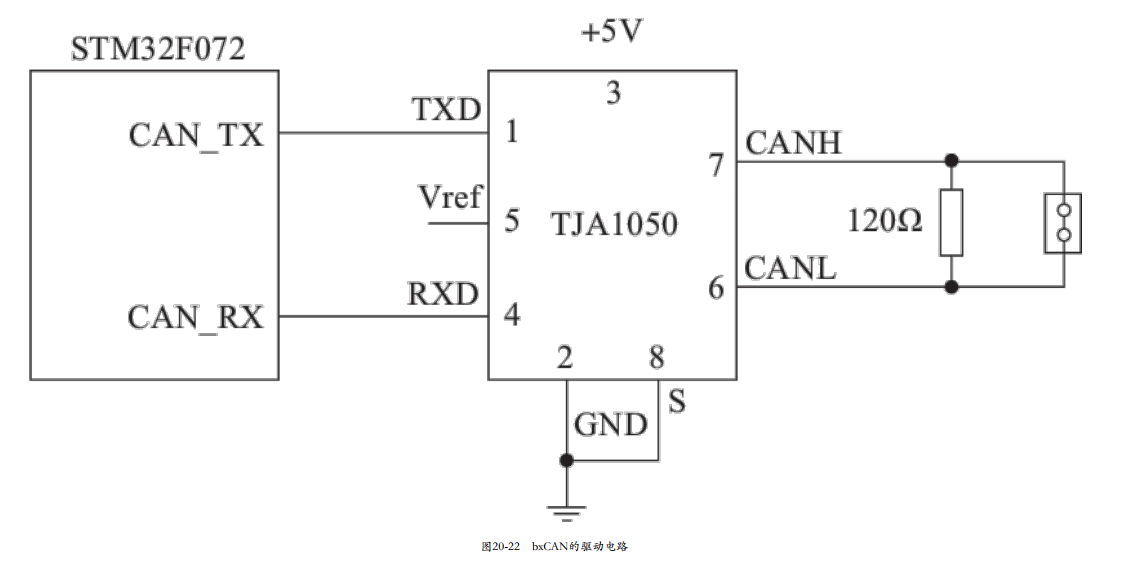

STM32F072VBT6微控制器的bxCAN模块是通过PA12/CAN_TX和PA11/CAN_RX引脚与外部CAN总线驱动器TJA1050相连接，TJA1050是高速CAN收发器，用作控制器和物理总线之间的接口。微控制器与CAN总线之间的驱动电路如图20-22所示。

TJA1050适用于波特率范围为60kbit/s～1Mbit/s的高速CAN通信中，具有速度高、低电磁辐射、宽输入范围、宽工作电压、与3.3V器件兼容等特点，可以连接至少110个节点，且没有上电的节点不会对总线造成干扰。TJA1050的TXD引脚是发送数据输入端，用于连接控制器的CAN_TX端；RXD引脚是接收数据输入端，用于连接控制器的CAN_RX端；Vref引脚是片内参考电压输出端，可以向外提供2.5V的参考电压；CANL和CANH引脚分别是低电平和高电平CAN总线连接端，用于与CAN总线的物理连接；引脚S是工作模式的选择端，接地时芯片工作在高速模式，这也是芯片的正常工作模式。将引脚S连接到VCC可以让芯片进入静音模式，这时发送器禁用，但片内其他功能仍可以继续使用。静音模式可以防止CAN收发器不受控制时对网络通信造成堵塞。

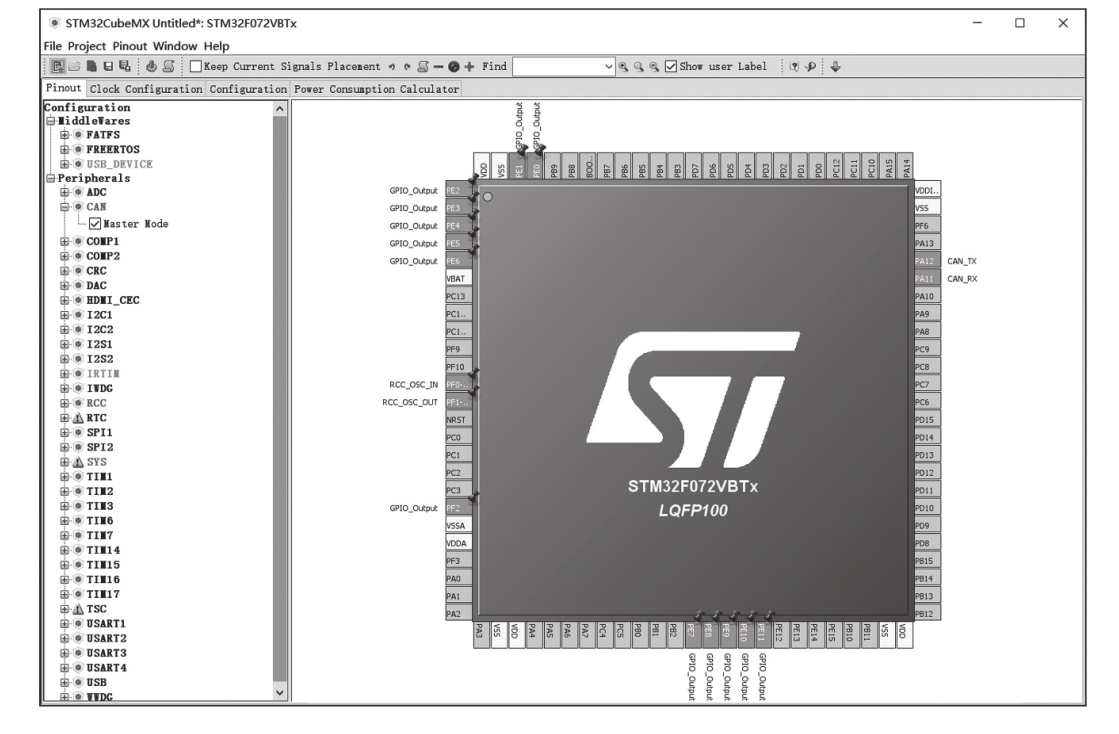

在以下的CAN应用实例中，我们仅将bxCAN模块设置为环回模式，只激活一个过滤器组，把过滤器设置成32位的屏蔽位模式，标识符的所有位都不参与比较，这样所有接收到的报文均能通过过滤器。将报文的格式设置成标准帧格式，数据位为8位。在发送数据时，信息一路从CAN_TX引脚送出，另一路从bxCAN的接收端反馈回来，模块把接收到的数据读取出来，按需要将数据显示在数码管上。在使用STM32CubeMX软件生成开发项目时，在“Pinout”视图中，对引脚、外设的配置如图20-23所示。

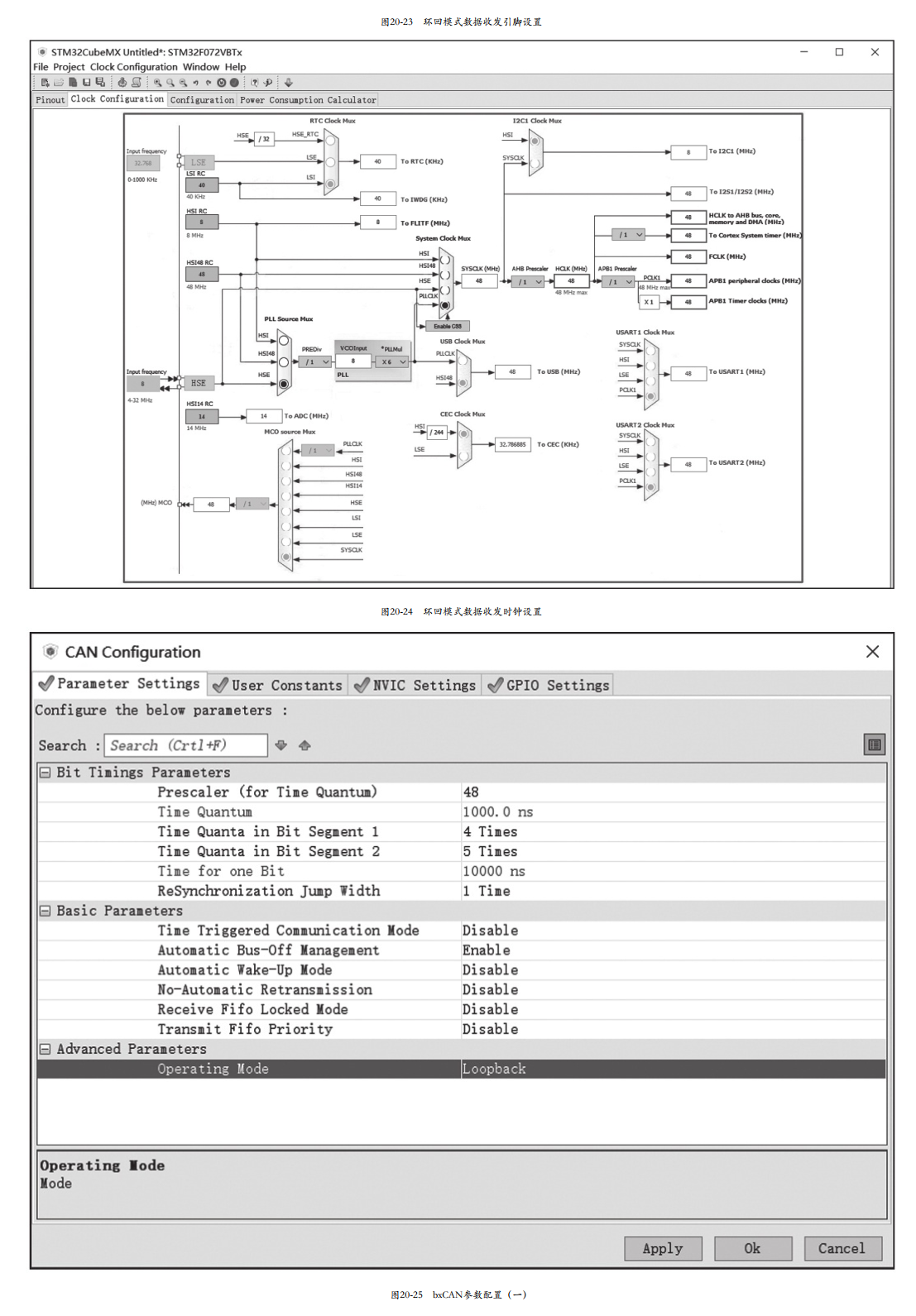

在“Clock Configuration”视图中，对时钟的配置如图20-24所示。

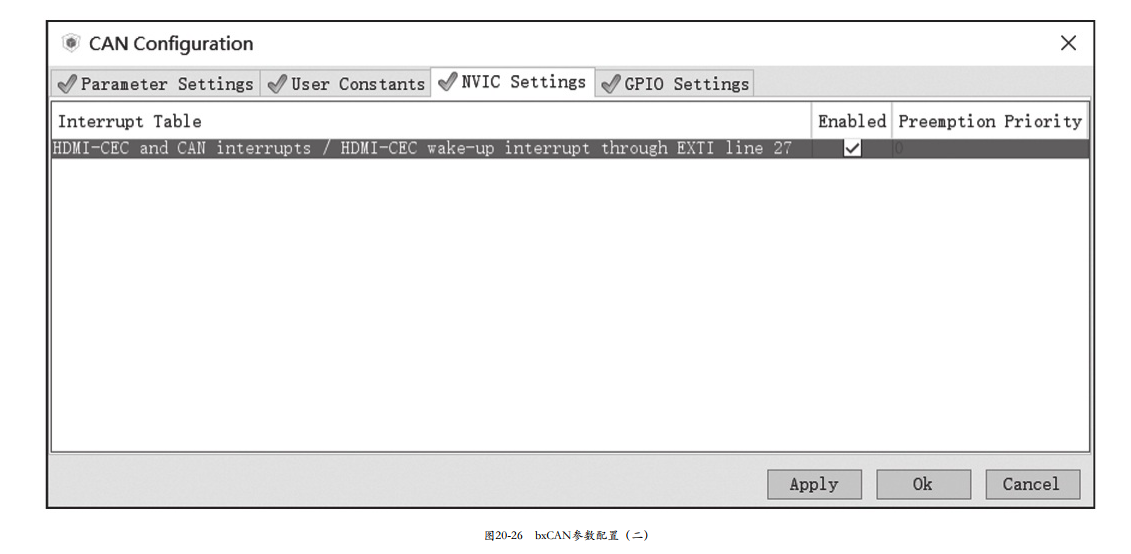

在“Configuration”视图中，将bxCAN模块的时钟预分频器的分频比例设置为48，这样一个时间单元（1tq）为1μs，标称位时间为10μs，数据传输的波特率为100kbit/s，并且使能了自动离线管理（Bus-Off）功能，将bxCAN的工作模式设置为环回模式并且使能中断。具体参数配置如图20-25和图20-26所示。

bxCAN在环回模式下收发数据的测试代码详见代码清单20-1、代码清单20-2和代码清单20-3。

代码清单20-1 bxCAN环回模式数据收发（main.c）（在附录J中指定的网站链接下载源代码）

代码清单20-2 bxCAN环回模式数据收发（stm32f0xx_hal_msp.c）（在附录J中指定的网站链接下载源代码）

代码清单20-3 bxCAN环回模式数据收发（stm32f0xx_it.c）（在附录J中指定的网站链接下载源代码）

第21章 通用串行总线

STM32F072VBT6微控制器内部的USB外设支持USB 2.0全速总线，支持USB挂起/恢复操作，必要时可以停止设备的时钟以实现低功耗的应用。本章将从了解和掌握USB总线的基本原理和模块的功能入手，通过使用STM32CubeMX软件集成的中间件组件来实现PC与微控制器的USB通信，使用一种简捷的方式入门USB开发。

21.1 USB概述

通用串行总线（Universal Serial Bus，USB）是一个外部总线标准，用于PC与外部设备的连接和通信，是在1994年由Intel、康柏、IBM、Microsoft等多家公司联合提出的。USB是基于令牌的总线，USB主控制器向总线上的所有设备广播令牌，总线上的设备检测令牌中的地址是否与自身相符，并通过接收或发送数据给主机来响应。总线上的USB设备支持即插即用和热插拔功能，设备通过挂起/恢复操作来管理USB总线电源。

21.1.1 USB总线结构

1.USB总线拓扑结构

USB系统采用级联星形拓扑，该拓扑由主机和设备两部分构成。

·主机（Host）：USB主机指的是包含USB主控制器、并且能够完成与USB设备之间数据传输的设备。广义上说，USB主机包含PC和具有USB主控芯片的设备。主机包含主控制器和根集线器（Root Hub），控制着USB总线上的数据传输，USB所有的数据通信都由USB主机发起，主机在数据传输过程中占主导地位。

·设备：USB协议中将USB设备定义为具有某种功能的逻辑或物理实体。USB设备按照功能可分为两个大类：USB集线器（HUb）和USB功能设备。其中集线器提供若干个端口（Port）将设备连接到USB总线上，使得一个USB端口可以扩展连接多个USB设备。USB集线器检测连接在总线上的设备，负责总线的故障检测和恢复，并为这些设备提供电源。而功能设备可以分为以下几个标准设备类，如大容量存储设备类（MSD）、人机接口设备类（HID）、通信设备类（CDC）、音频设备类（AUDIO）、视频设备类（VIDEO）等。

2.USB总线数据传输方式

USB电缆由4根导线组成，分别是一对差分信号线D+和D-、电源线VBUS和地线GND组成。数据在USB总线上传输时，使用的是NRZI（反向不归0）编码方式，这种方式有利于保持数据的完整性，提高抗干扰能力。USB信号的传输采用的是差分信号传输，使用两条线路的电压差作为判断逻辑1还是逻辑0的标准。如果在数据传输时受到外部干扰，两条线路上的电平会同时升高或降低，但两条线路的电压差会始终保持稳定，数据传输的正确性不会因为外部干扰的原因而降低。

3.USB总线状态

USB总线协议中为总线定义了4种状态，即SE0、SE1、J和K状态。其中，D+和D-数据线都被拉低时的状态为SE0状态；D+和D-数据线都被拉高时的状态为SE1状态（非法状态）；当有设备连接到主机时，D+和D-数据线其中之一被上拉，被上拉的数据线为高电平，另一根数据线为低电平，这种状态为J状态（空闲状态）。总线上包（Package）传输之前或之后，总线处于J状态；K状态同样也是D+和D-数据线其中之一被上拉，但其极性与J状态相反（如J状态为D+上拉，D-下拉，则K状态为D+下拉，D-上拉），主机通过J状态或K状态判断接入设备是否支持高速传输。

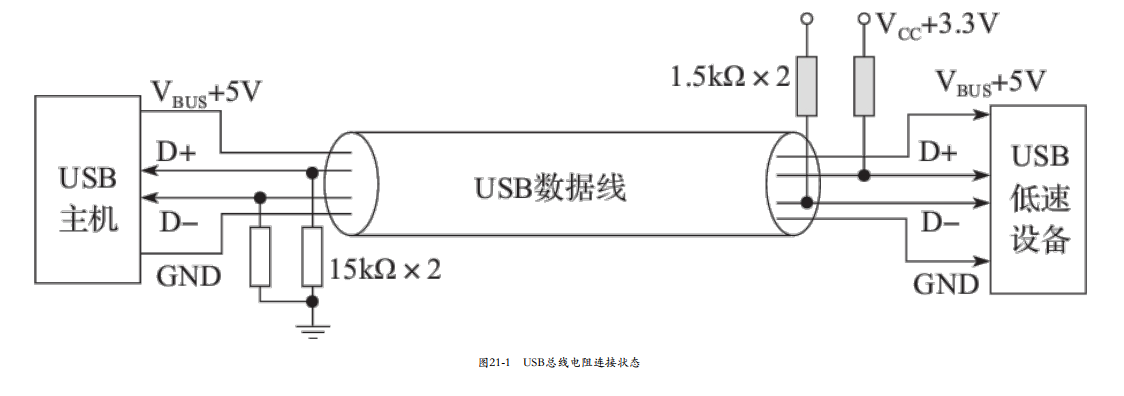

当USB主机或Hub的下行端口上没有USB设备连接时，USB总线处于SE0状态，当有设备连接时，电流通过Hub内部D+和D-数据线上的下拉电阻以及USB设备上D+或D-数据线上的上拉电阻构成分压器。如果主机检测到D+数据线上为高电平，说明连接的是高速/全速设备；如果主机检测到D-数据线上为高电平，说明连接的是低速设备。USB总线电阻连接状态如图21-1所示。

21.1.2 USB端点

USB端点（endpoint）就是位于USB设备或主机上的一个能够存储多字节的数据缓冲器区，在物理上，端点通常是一个数据存储器区块，或是控制器芯片中的一个寄存器。端点所存储的数据可能是接收到的数据，也可能是等待发送的数据。每一个端点都有确定的地址，在USB设备中，唯一可寻址的就是USB端点，主机和设备之间的通信最终作用于设备的端点上，因此端点也是主机与设备之间通信的结束点。

在USB通信中，根据端点的用途不同，可以将端点分为2类，即0号端点和非0号端点。0号端点也称控制端点，它既支持上行传输（IN），又支持下行传输（OUT），其他端点只能单方向传输数据。设备中每一个端点都有唯一的端点号，它和端点的方向共同构成端点的地址（8位）。这里所说的上行（IN）和下行（OUT）传输是相对于PC的，也就是说，IN是设备的数据输入计算机，而OUT是数据从计算机输出到设备。控制端点在USB设备上电复位后就可以使用，而其他的端点必须在配置之后才可以使用。除了控制端点以外，对于低速设备，其端点数最多为4个，端点号范围为0～3，而对于全速/高速设备，其端点数最多为16个，端点号范围为0～15。

端点就相当于一个既有进口、又有出口的池子，用户按需要将数据通过入口放入池子里，固件库中的程序会自动将这些数据发送到指定的地方去，而无须用户干预。通常端点0是用来做标准请求响应用的，也就是在USB设备刚刚接入总线、通信刚刚建立时才用到。之后经过配置，端点1通常定义为下行传输（OUT），而端点2则定义为入上行传输（IN）。

21.1.3 USB通信管道

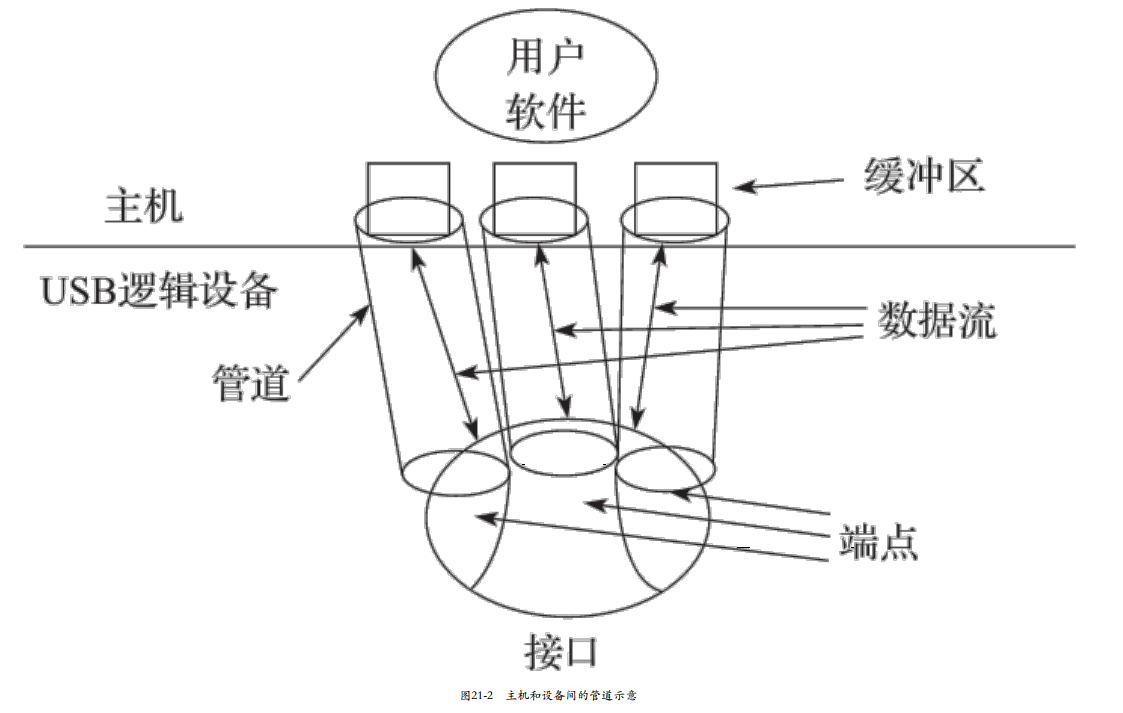

USB的数据是通过管道传输的，USB管道并不是一个实际的对象，它只是设备端点和主机控制器软件之间建立的关联通道。在数据传输开始前，主机和设备之间必须先建立好一个管道用于沟通情况，每个USB设备都有一个默认的管道，用于控制传输，该管道是在USB设备成功连接至主机并复位后建立的，通过这个默认的管道，主机与设备间可以沟通信息，开始必要的配置，而其他的管道则是在设备被配置后才产生的。当设备从总线上移除时，主机会将这个不再使用的管道撤销。端点和其相对应的管道在每个方向上按照0～15编号，因此一个设备最多有32个活动管道。即16个IN管道和16个OUT管道。主机和设备间的管道示意如图21-2所示。

21.1.4 包的字段格式

包（Package）是USB总线上数据传输的基本单元，所有数据都是经过打包后在总线上传输的。USB数据传输的包类型有令牌包、数据包和握手包等几种。包由一些字段构成的，不同功能的字段，按照特定的格式组合在一起可以构成不同类型的包。包的字段主要由同步字段（SYNC）、包标识符字段（PID）、地址字段（ADDR）、端点字段（ENDP）、帧号字段、数据字段、校验字段（CRC）和包结尾字段（EOP）构成。对于不同类型的包，其字段格式也不尽相同。

1）同步字段（SYNC）：同步字段是包的前导，由8个数据位构成，其作用是使USB设备与总线的包传输速率同步。同步字段的值固定为“00000001B”。

2）包标识符字段（PID）：包标识符字段用于表示包类型，字段长度为8位，由4个包类型位和4个校验位构成，其中校验字段是包类型字段按位取反得到的，用于对包类型字段进行错误检查。包标识符字段的具体定义如下：

3）地址字段（ADDR）：地址字段由7位构成，共有128个地址值，地址0作为默认的地址，不能分配给USB设备，因此只有127个地址值可分配。当设备上电时，主机使用默认地址0与设备通信，当设备配置完成后，主机重新为设备分配一个地址。

4）端点字段（ENDP）：端点字段由4位构成，可寻址16个端点，该字段仅应用在IN、OUT和SETUP令牌包中。

5）帧号字段：帧号字段仅存在于帧起始包（SOF）中，长度为11位，从0开始取值，每发送一个SOF，该字段值自动加1，最大值为0x7FF。当超过最大值时，自动从0开始循环。

6）数据字段：数据字段的最大长度为1024字节，在数据传输时，首先传输低字节，对于每一字节，首先传输的是字节的最低位。

7）校验字段（CRC）：校验字段用于检验包是否存在错误，保证传输的可靠性。校验采用的方式是循环冗余校验，在令牌包中通常采用5位循环冗余校验，而在数据包中则采用16位循环冗余校验。

8）包结尾字段（EOP）：包结尾字段用于指示包传输的结束，对于低速和全速设备，包结尾字段在物理上表现为两位的SE0状态和一位的J状态。对于高速设备，通过故意填充位错误来表明包结束。

21.1.5 USB的包类型

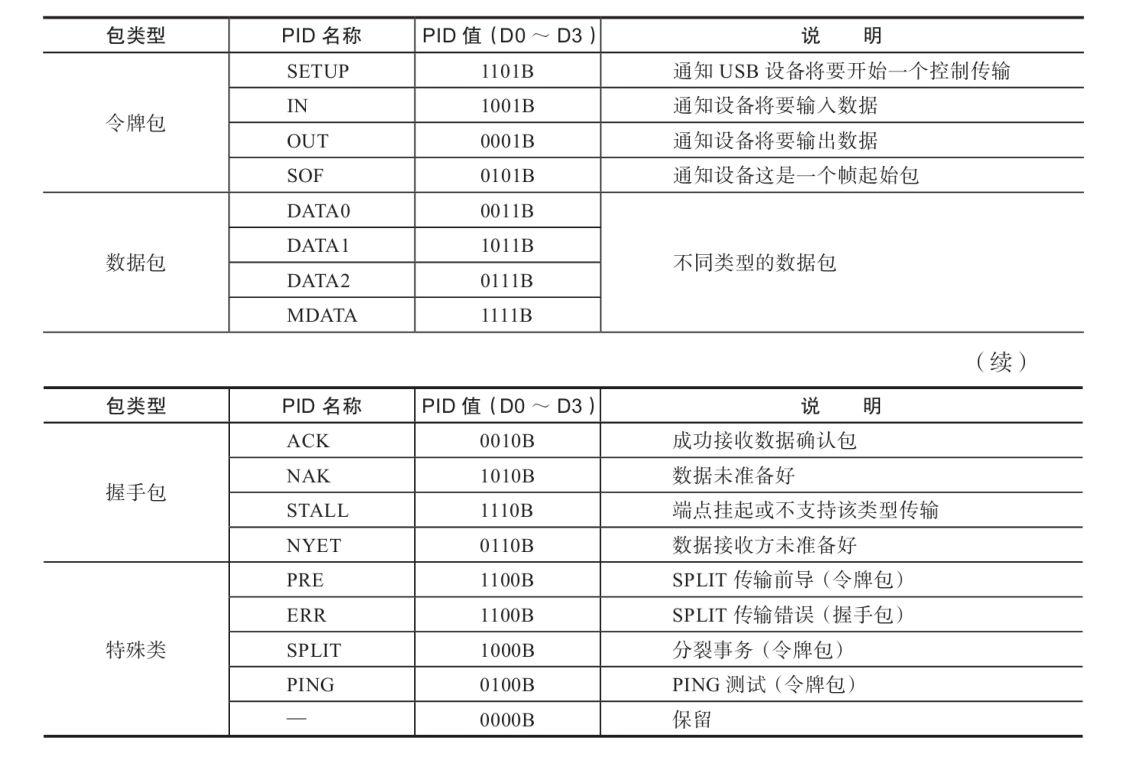

包类型由PID字段表示，具体详见表21-1。

表21-1 包类型定义

1.令牌包

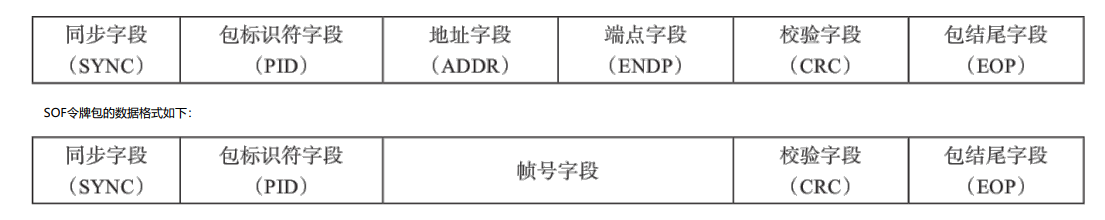

USB协议中定义了7种不同类型的令牌包，其中常用的有4种，分别是SETUP令牌包、OUT令牌包、IN令牌包和SOF令牌包。SETUP令牌包、OUT令牌包、IN令牌包的数据格式如下：

SOF令牌包的数据格式如下：

USB协议中规定只有主机才能发送令牌包，令牌包定义了主机数据传输的类型，用于建立一次数据传输。IN令牌包用来建立设备到主机的数据传输，OUT令牌包用来建立主机到设备的数据传输，IN和OUT令牌包可以对USB设备上的任意端点进行寻址。SETUP令牌包是一个特殊类型的OUT令牌包，它总是指向设备的端点0，具有最高的优先级，设备必须优先接收它，即使正在进行传输操作也不例外。

在低速和全速模式下，主机每隔1ms发送一个帧开始包（SOF），因此这1ms的时间间隔也被称为一帧，也可以将帧理解成为1ms时间段内传输的信息。在高速模式下，主机每隔125μs发送一个帧开始包（SOF），这125μs的时间间隔也被称为一个微帧，其长度是一个帧的1/8。

2.数据包

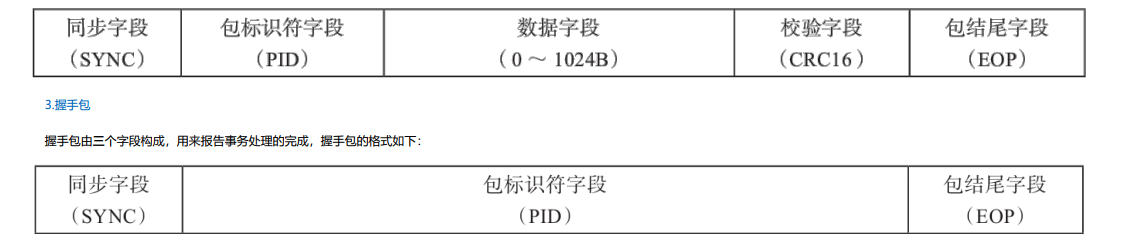

常用的数据包有DATA0和DATA1两种，数据包的格式如下：

3.握手包

握手包由三个字段构成，用来报告事务处理的完成，握手包的格式如下：

·ACK握手包：当数据传输的接收方正确接收到数据包时，接收方将返回ACK握手包。ACK握手包表示一次正确的事务处理，之后才可能进行下一次的事务处理。对于IN事务处理，ACK握手包由主机发出，对于OUT事务处理，ACK握手包由设备发出。

·NAK握手包：对于IN事务处理，NAK握手包表示设备没有传输数据到主机。对于OUT事务处理，NAK握手包表示主机没有传输数据到设备。NAK握手包仅由设备发出，主机不能发出NAK握手包。

·STALL握手包：STALL握手包表示设备不能接收或发送数据。对于IN事务处理，主机给设备发送IN令牌包后，如果设备无法给主机发送数据，则向主机发送一个STALL握手包。对于OUT事务处理，

主机给设备发送OUT令牌包和数据包后，如果设备无法接收主机发来的数据，则向主机发送一个STALL握手包，STALL握手包仅由设备发出。
