Keil MDK 开发全流程核心生成文件详解（纯技术干货版）
前言
日常做嵌入式开发，很多时候只会写代码、点编译、下载调试，看见项目中的乱七八糟的文件一脸懵，其实这些看似不起眼的后缀文件，藏着整个项目的编译逻辑、内存分布、代码原貌、固件底层架构。吃透这些文件，能夯实底层开发功底，解决编译报错、内存溢出、宏异常、固件升级、调试崩溃等各类疑难问题，也是深耕嵌入式开发必须掌握的基础核心能力。
下面按照工程配置→预处理编译→链接映射→固件生成→辅助调试的顺序，整理所有对实际开发有价值、高频常用的核心文件，讲清用途、本质和实操用法。
一、工程配置与链接规则类（把控整个项目底层架构）
1. .sct 分散加载文件
全称分散加载脚本，是整个项目的内存布局核心配置文件。
- 核心作用：定义芯片 Flash、RAM 的物理地址与空间大小；划分代码段、常量段、初始化全局变量、零初始化数据、栈、堆的存储区域；控制复位之后数据的搬运与内存映射。
- 实际开发用途：做 Bootloader 与 APP 分区裁剪、配置 OTA 升级固件分区、解决内存段重叠问题、自定义栈堆地址、优化裸机或 RTOS 的内存占用。

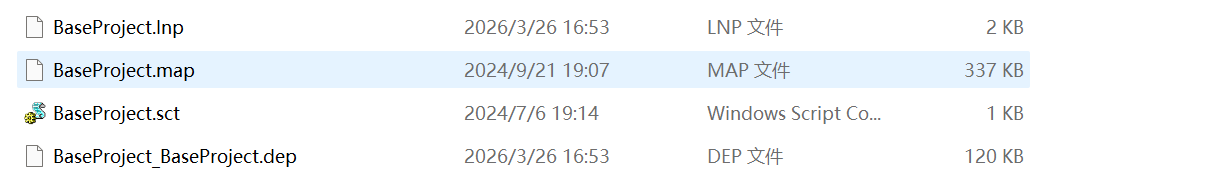

一般在项目同名文件夹工程配置目录下：

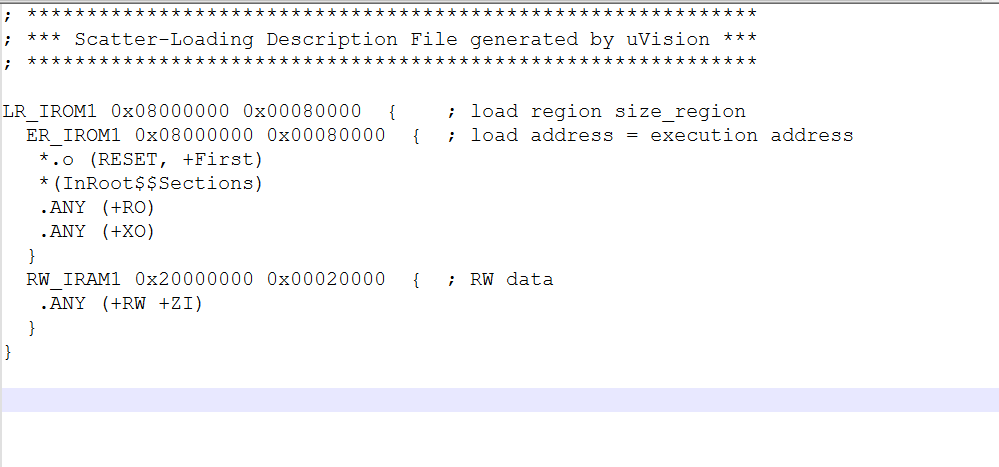

我们进入文件，能看到如图的代码段
这就是sct分散加载文件真面目，那这些代码究竟是什么意思呢？我们来看到如下的解释
加载域名 起始地址 大小{： 加载区域大小 （分号后面是注释）
运行域名 起始地址 大小 ： 执行地址
{
中断向量表起始地址， +First表示强制放到首地址
ARM相关库，InRoot$$Sections即ARM库的链接器标号，主要作用是进行重定位COPY RW到RAM时，
提供RW在flash上的起始地址，
然后在RW区后面创建ZI区域。 库函数__main函数中有这个段。 它是__main()的一部分。
编译文件RO只读在该区域
}
运行内存名字 起始地址 大小
{
编译可读可写，静态区
}
}我们可以把整个 MCU 比作一个带仓库的工厂，而你的程序代码就是一批需要按规则存放和运行的「生产指令 + 原料 + 数据」。
这样一看，.sct 文件就是这份工厂的 “车间规划图” 和 “物料分配表”。
2. .uvprojx/.uvproj 工程文件
这个就不用多说了，只要使用keil的程序员，都需要从这里打开整个项目，需要注意的是.uvproj 是旧版 Keil4 工程配置文件，.uvprojx 是 Keil5 及 MDK 新版 XML 格式工程文件。
- 核心作用：存储芯片选型、编译优化参数、头文件包含路径、全局宏定义、下载烧录配置、调试器适配等所有工程基础配置。
- 实际开发用途：项目移植适配、团队协作统一编译环境、批量修改全局配置、排查工程路径报错。
二、预处理 & 编译中间文件（看清代码真实编译原貌）

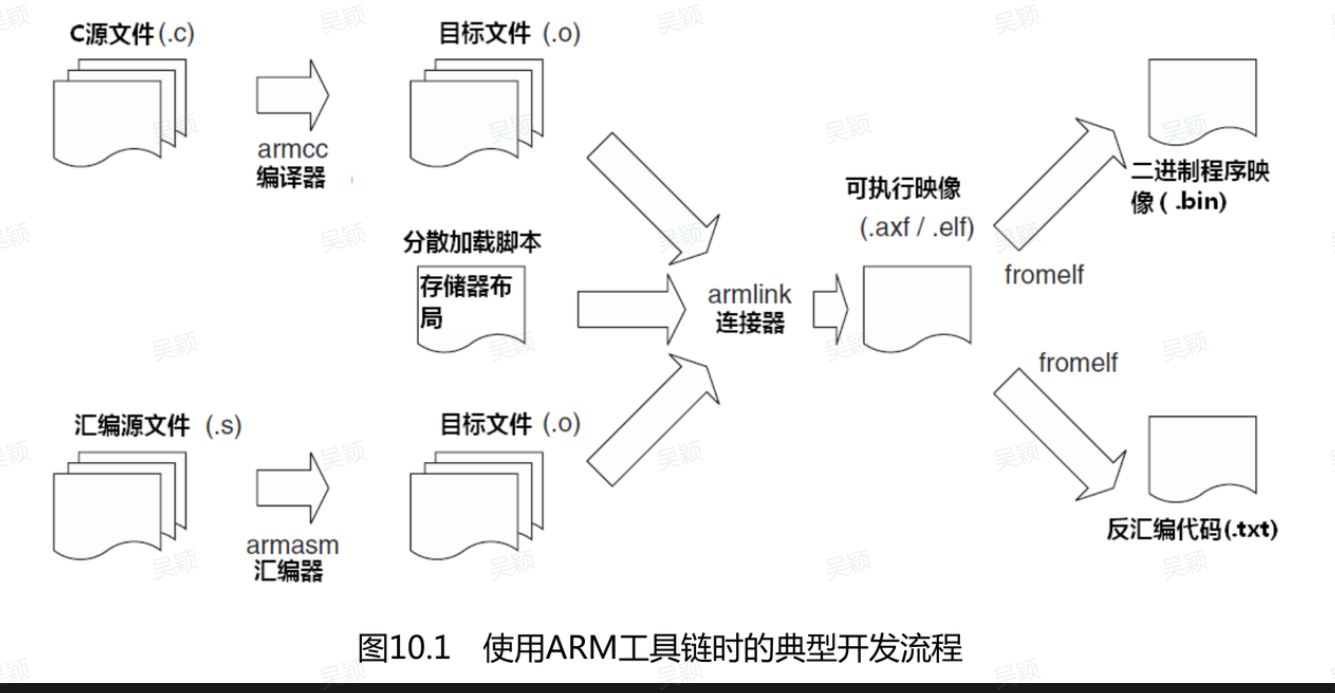

在了解接下来文件之前，我们先来学习这张图片的内容
这张图片，清晰明了的展示了，从编译到生成可执行文件的全过程，以下内容建议结合图片理解
1. .i 预处理文件

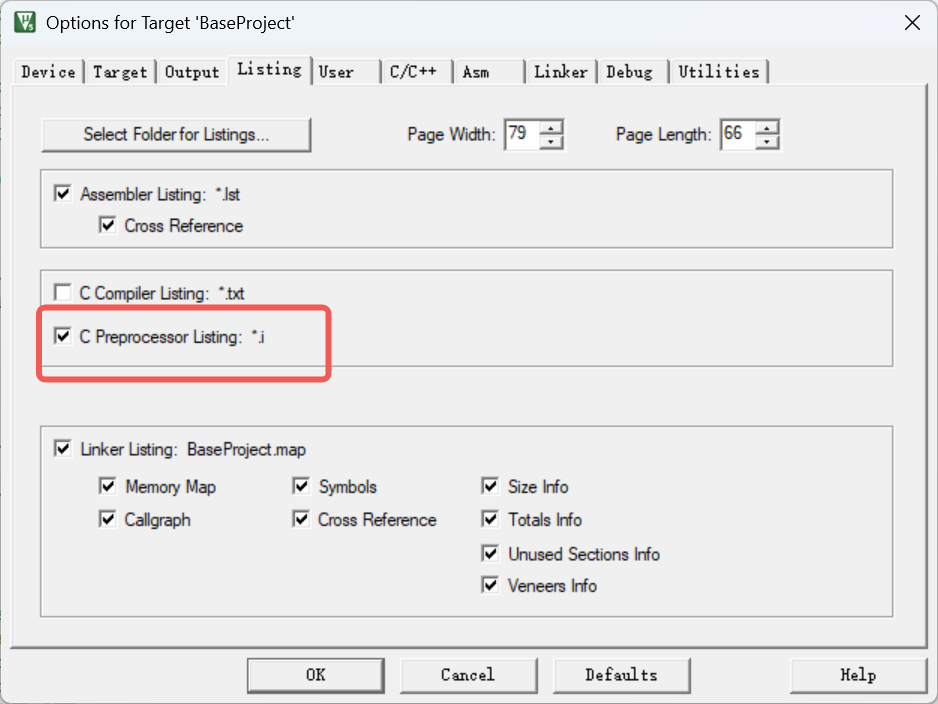

由 C 文件完成预处理后自动生成。但是我们在文件里面找不到，因为keil默认设置会在使用.i文件以后进行删除，我们需要点击魔术棒-->Listing
这样我们就能在编译后的项目里面找到对应的.i文件，进入我们的.i文件，发现其实还是c代码

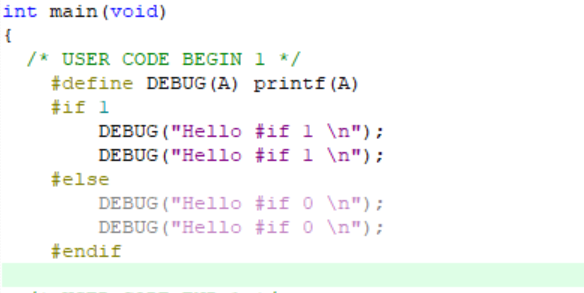

只不过会将宏展开，下面是预处理前后的图片对比：
而.i文件里面的#line 数字 "文件名" 则是编译器自动插入的位置标记指令，用于标识后续代码来源于哪个头文件、从第几行开始，方便编译报错时精确定位到原始文件位置
总结：
- 文件内容：所有宏定义完全展开、所有头文件内容嵌入原文、注释全部清除、条件编译筛选后保留最终生效的完整代码。
- 实际开发用途：排查多层宏嵌套异常、解决条件编译不生效问题、定位宏替换导致的代码 bug、看不懂复杂宏逻辑时，直接看 .i 文件就能看到编译器最终识别的原生 C 代码。(不常用)
2. .s/.asm 汇编相关文件
分两类，一类是手动编写的底层汇编，一类是 C 代码编译生成的汇编文件。
手动汇编：多用于启动文件、中断向量表配置、底层寄存器操作、任务栈切换等底层驱动。

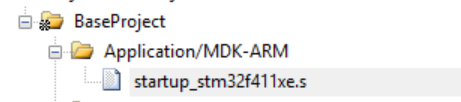

这个是F411的启动文件，如果想要了解单片机启动流程，单片机启动初始化等，搞懂该汇编文件是必须的
自动汇编：
- 编译生成汇编：是 C 语言转译后的底层指令。
- 实际开发用途：分析代码执行效率、精简冗余指令、排查硬故障根源、看懂底层运行逻辑。
三、目标文件 & 链接产物（内存分布与程序镜像核心）
1. .o 目标文件
单个 C 文件或汇编文件编译后生成的独立目标文件。打开发现是乱码的，因为他已经是“半二进制文件”了
- 特点：未完成链接，只包含当前单文件的代码与数据，无法直接烧录运行。
- 实际开发用途：所有 .o 文件最终会被链接器合并整合，拼成一整个完整的程序镜像，是链接环节的基础依赖。
就像是做家具的木板、零件、配件。
编译器做的事：
- 把
.c加工 → .o（半成品木板） - 把
.s加工 → .o（半成品支架）
2. .axf /.elf调试镜像文件
ELF = 通用格式（Linux/Android/ARM 都用的标准可执行文件格式）
AXF = Keil 专用的 ELF（ARM 单片机专用，基于 ELF 改造）
我们这里主要讨论axf(原理基本一致)
我们是怎样通过.o文件得到.axf文件的。这里做一个很形象的比喻：
.axf = 连接器把所有 .o 零件，按 .sct 规划图，拼接、分配地址、补全符号 → 生成的完整可调试程序镜像。
- .o 文件 = 房子的预制板、门窗、砖块（半成品）
- .sct 文件 = 建筑图纸（房子结构、房间位置）
- 链接器 = 施工队
- .axf = 建好的完整房子（带装修、带编号、可入住）

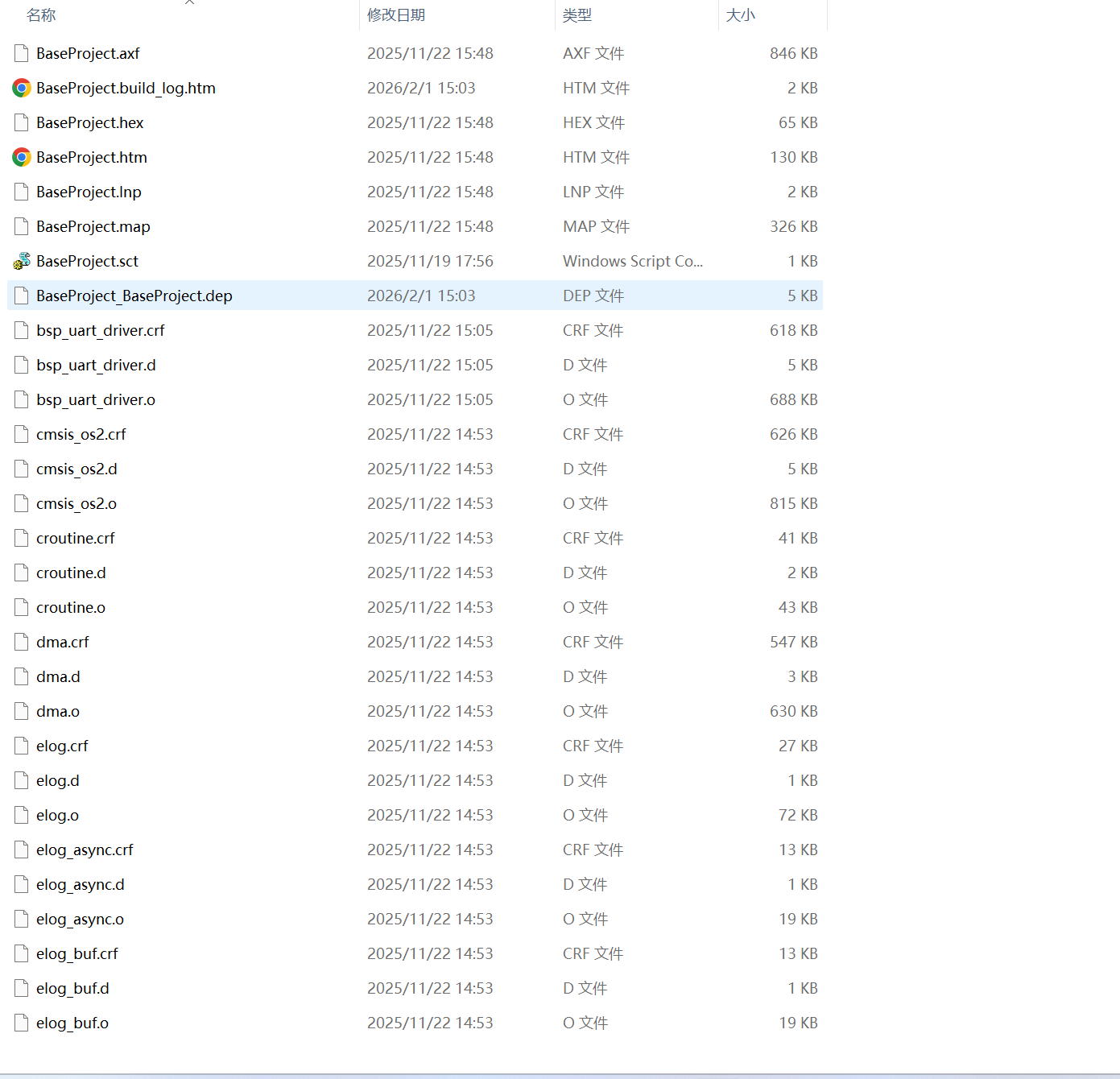

我们观察都得到.axf的内存占用很大，这是为什么呢？
这是因为，.axf是带完整调试符号、源码映射信息、全局变量表的全量程序镜像，所有所占空间才会如此巨大(相比其他生成文件)。
总结：
- 给 J-Link / ST-Link 在线调试用
- 能看函数、看全局变量、回溯死机堆栈、看反汇编
- 仿真器可以靠它把代码下载进 Flash 临时调试（这个下载只是调试场景，不是正规量产固件）
- 特点：不能直接当做量产固件烧录，但调试不可或缺。
3. .map 内存映射文件
相必我们在开发中或多或少都听说，.map文件在项目之中的重要性,甚至可以怎么说，对map文件的理解决定了你能不能步入高级工程师，就是这么的至关重要，让我们一起来理解深入该文件：

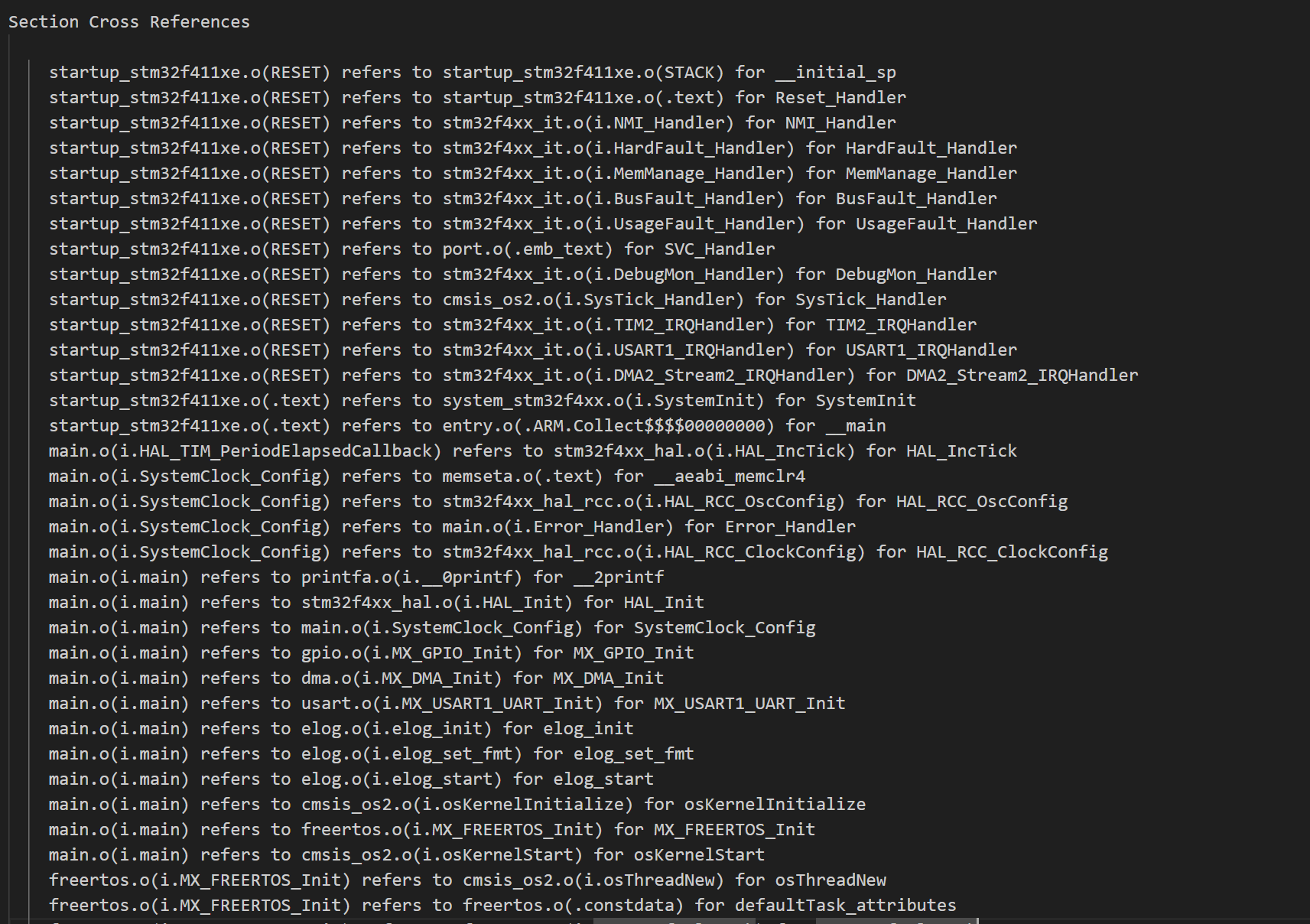

（1）Section Cross References（段交叉引用表）
如上图，在map文件最开头的位置，放置的是段交叉引用表，是整个程序里所有 “谁调用了谁” 的关系清单，你可以直接理解为：程序里所有的 “调用关系说明书”，我们取一条指令作为理解：
startup_stm32f411xe.o(RESET) refers to startup_stm32f411xe.o(STACK) for __initial_sp
startup_stm32f411xe.o(RESET)：调用方
来源文件：startup_stm32f411xe.o（启动文件）
所在段：RESET（复位向量段）
refers to：表示 “引用 / 调用了”
startup_stm32f411xe.o(STACK)：被调用方
来源文件：startup_stm32f411xe.o
所在段：STACK（栈定义段）
for __initial_sp：引用的符号名（这里是栈顶指针 __initial_sp）整句翻译：
启动文件的复位向量段，引用了同文件里的栈段，为了获取栈顶指针
__initial_sp。

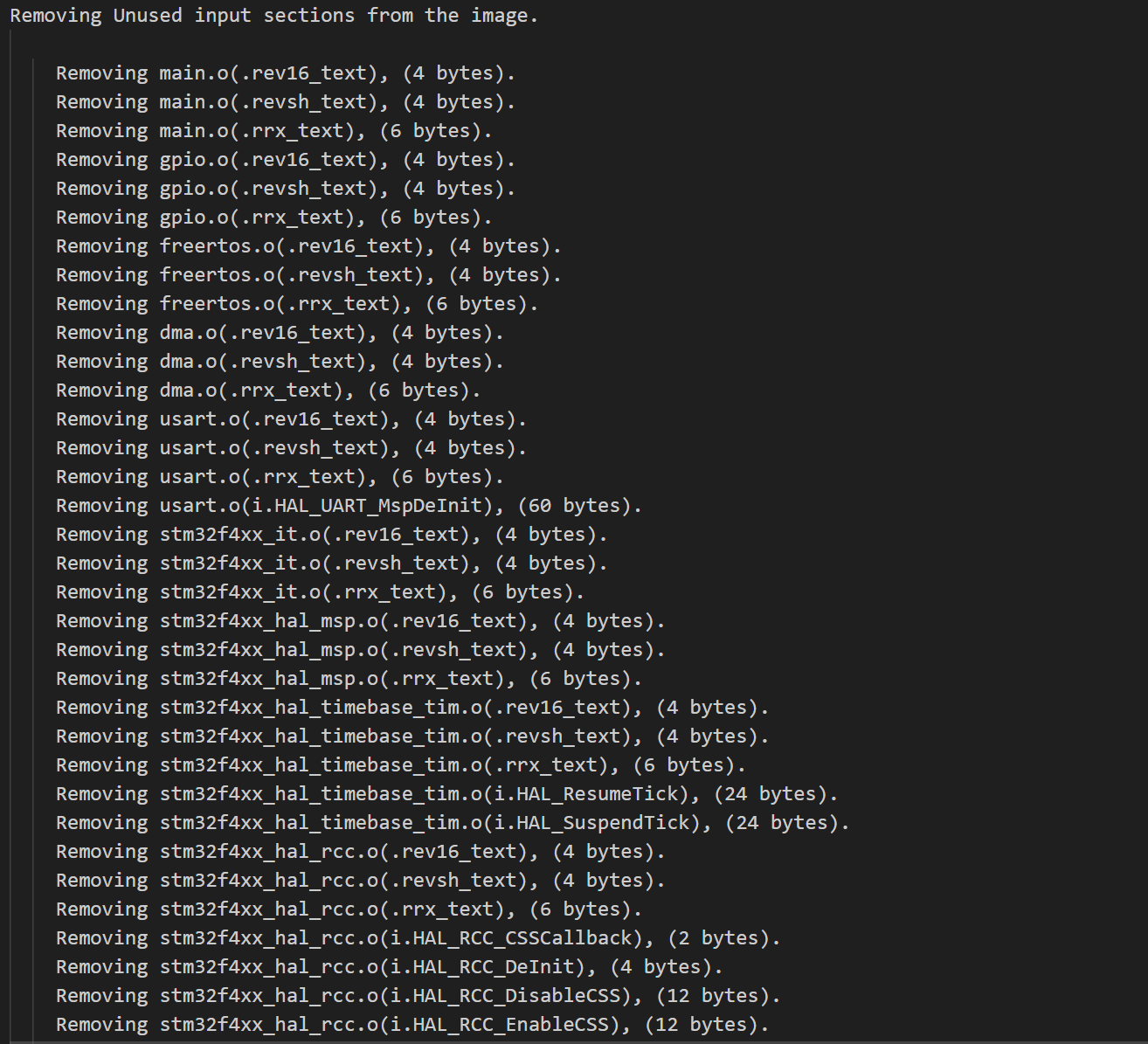

（2）Unused Input Sections（未使用输入段）
往下翻页，在段交叉引用表后面，我们能看到如图所示信息，该段就是：链接器正在清理所有没用的代码段 —— 统称 “未使用输入段”。我们取一条指令分析：
Removing main.o(.rev16_text), (4 bytes).
Removing：删除 / 移除
main.o：来自哪个目标文件
.rev16_text：要删除的是哪个段（这里是 ARM 指令集相关的冗余段）
(4 bytes)：这段内容占用了多少字节链接器从目标文件
main.o中，移除了名为.rev16_text的段，这段内容大小为 4 字节，因为它在程序里没有被任何代码调用。
这段日志是链接器执行无用段裁剪的过程输出，记录了所有因未被调用而从最终固件中移除的代码段和函数。它是 Keil 链接优化的重要环节，能自动清理冗余代码，减小固件体积，提升运行效率。

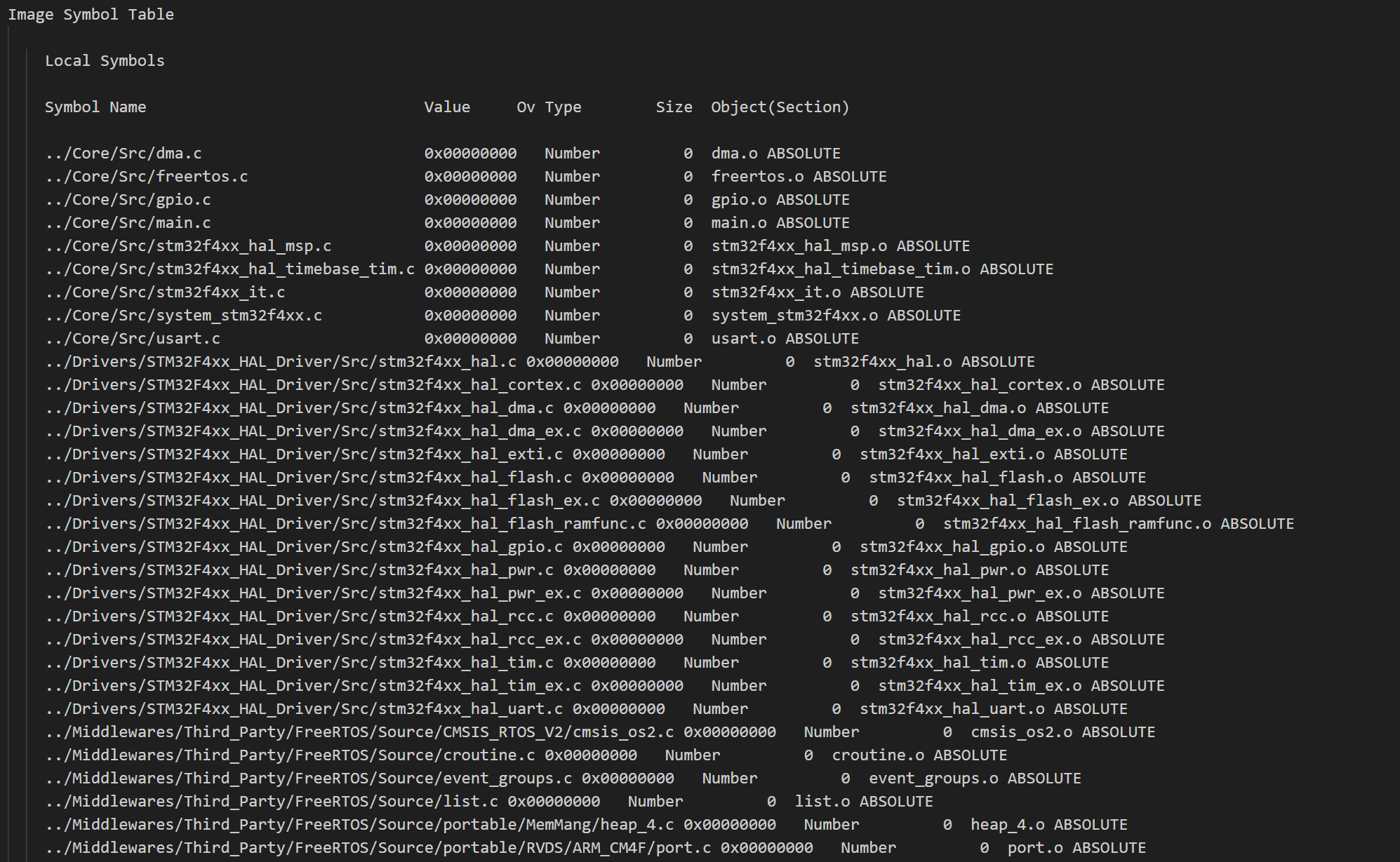

（3）Local Symbols（镜像符号表的本地符号部分）
第一段示例：
它们记录了每个 .o 目标文件对应的原始 .c 源文件路径。这类符号本身不占用内存，地址为占位值，仅用于 .map 文件中文件归属的溯源和统计。
../Core/Src/main.c 0x00000000 Number 0 main.o ABSOLUTE
Symbol Name：符号名，这里是你的源文件路径（main.c）
Value：符号的地址值，这里是 0x00000000（对这类源文件符号来说，它只是个占位标记，不是实际运行地址）
Ov Type：符号类型，这里是 Number，表示它是一个数字型符号
Size：符号占用大小，这里是 0，说明它本身不占用任何内存空间
Object(Section)：符号所属的目标文件和属性，这里是 main.o ABSOLUTE，表示它属于 main.o，且是绝对地址符号为什么它们的地址都是 0x00000000？
因为这些是绝对符号（ABSOLUTE），但它们本身不是实际的代码或数据，所以链接器给它们的地址只是个占位值 0x00000000，没有实际意义，不用在意。

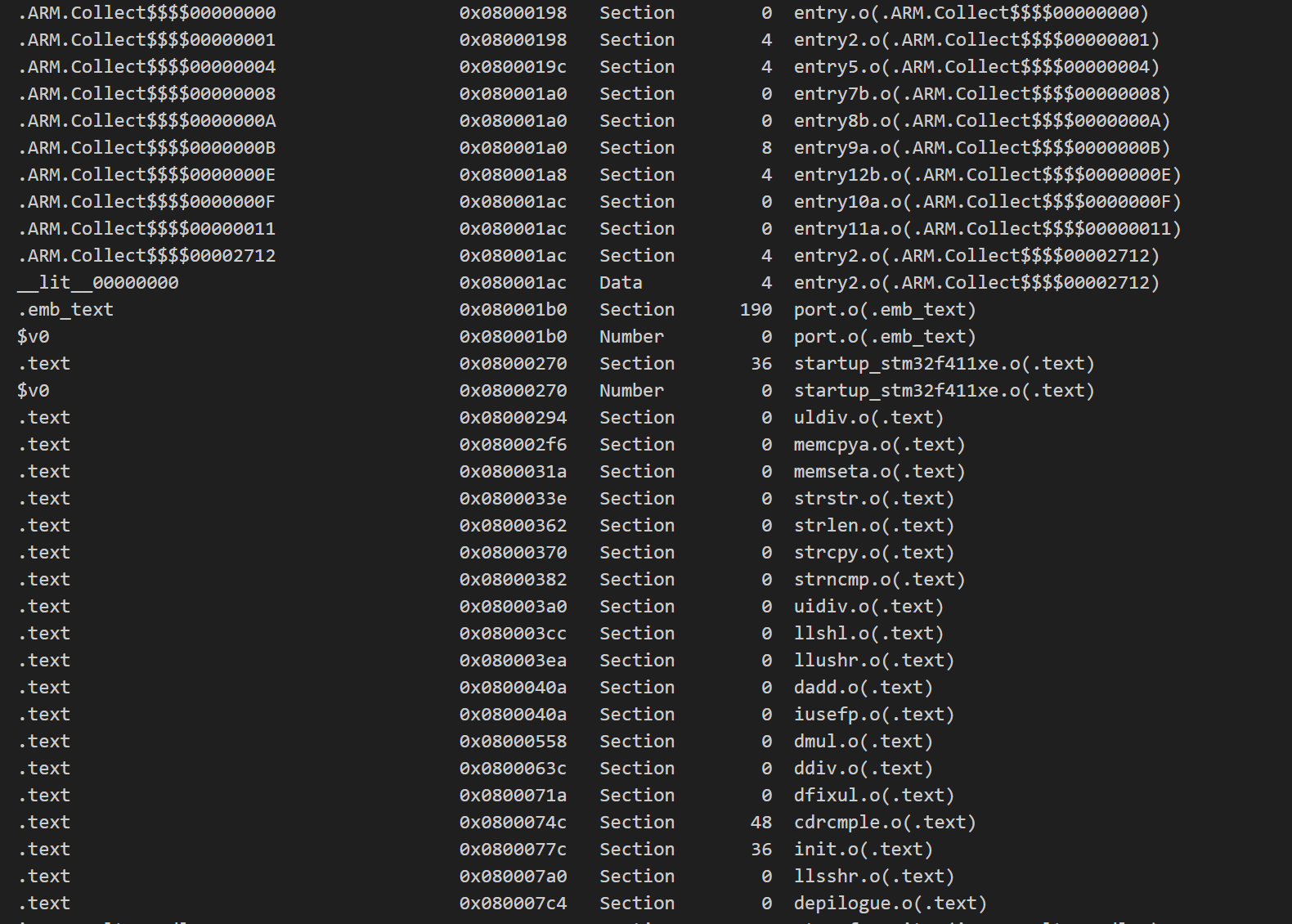

第二段示例：
第三段示例：
我们取第二段其中一条指令进行分析:
.emb_text 0x080001b0 Section 190 port.o(.emb_text)
Symbol Name 符号名（可以是段名、函数名、变量名）
Value 符号在内存中的真实运行地址（这里是 Flash 地址 0x08000xxx）
Ov Type 类型：Section = 段，Data = 数据，Number = 数值符号
Size 符号占用的字节数
Object(Section) 所属的目标文件和段名a. .ARM.Collect$$$ 开头的符号
这些是ARM 链接器自动生成的特殊段，用于标记某些特定代码 / 数据的位置，比如：
- 用于实现
.ARM段的收集机制 - 地址从
0x08000198开始，属于不同的entry*.o文件 - 它们本身是链接器的内部管理符号，不是你写的代码
b. .emb_text 段
- 地址：
0x080001b0 - 大小：
190字节 - 所属文件：
port.o（FreeRTOS 的 port 层文件） - 含义：FreeRTOS 相关的汇编代码段，比如上下文切换、中断处理的汇编指令，会被放在这里
a. .text 段（你最熟悉的代码段）
这些是所有可执行代码的集合，地址从 0x08000270 开始，包含：
startup_stm32f411xe.o(.text)：启动文件的代码（复位、中断向量相关）memcpy.o(.text)、memset.o(.text)：C 标准库的内存操作函数div*.o(.text)：除法运算的辅助代码（编译器为了实现除法自动生成的）cdrcmple.o(.text)、init.o(.text)：编译器或库的初始化 / 工具函数

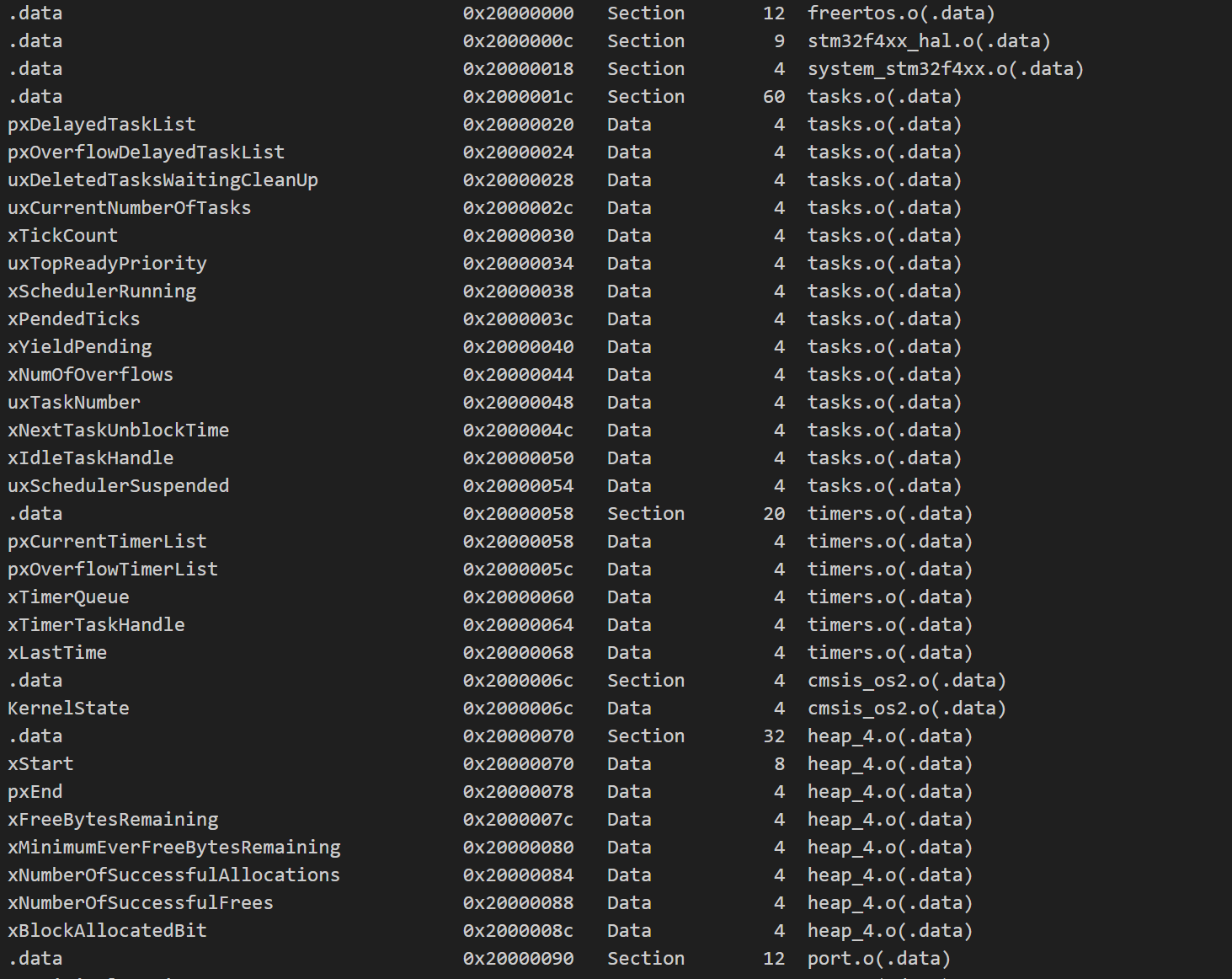

d..data 段
是程序里 **“带初始值的全局 / 静态变量”** 专属的段
它的初始值随固件烧录在 Flash 中，程序启动时会被复制到 RAM 中供运行时读写。因此，.data 段会同时占用 Flash 和 RAM 空间，是 .map 文件中分析 RAM 占用的重要部分。
e. 其他特殊符号
_lit_00000000：常量数据段（.rodata 里的常量）$v0：虚拟地址标记，用于调试和符号解析，本身不占用空间
-
文件内容：详细记录每一个函数、全局变量的存储地址、所属数据段、占用空间大小；统计所有 Flash、RAM 的总占用量与剩余余量；标注每个 .o 文件的空间占比，清晰展示 RO、RW、ZI 所有数据段分布。
-
实际开发用途：解决 RAM 爆满、全局变量溢出问题；精简代码优化固件体积；排查变量地址冲突、内存段覆盖导致的程序死机；做固件升级时核算程序包大小与分区边界。
简单来说：
这就是
.map里给每个.o文件打的 “源文件来源标签”，方便你知道这个目标文件是从哪个.c编译来的。
(4)Global Symbols（全局符号表）

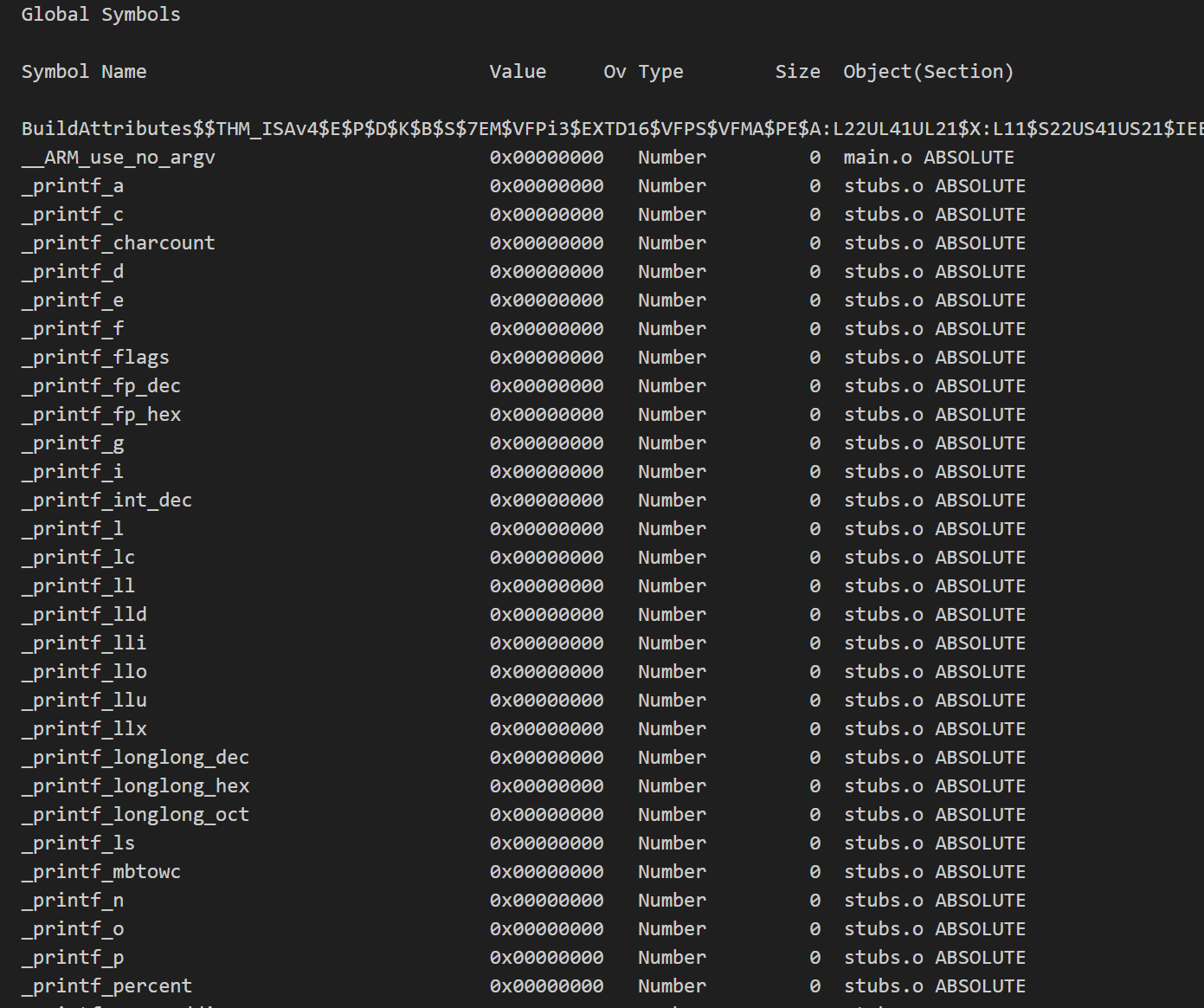

第一段示例：
和上面的类似，
_printf_a 0x00000000 Number 0 stubs.o ABSOLUTE
Symbol Name：符号名，这里全是 _printf_ 开头的函数 / 变量名
Value：符号的地址，这里是 0x00000000（占位值）
Ov Type：符号类型，这里是 Number（数值符号）
Size：符号大小，这里全是 0
Object(Section)：所属的目标文件，这里是 stubs.o ABSOLUTE
这些 _printf_* 符号是什么？
它们是 Keil/ARM 编译器为实现 printf 而预留的 “占位桩（stub）”，都来自 stubs.o 文件
每个符号对应 printf 的一个格式符处理分支，比如：
_printf_a/_printf_c/_printf_d/_printf_f/_printf_i/_printf_s等- 这些是轻量级
printf实现的函数指针，用来分别处理不同格式符（% c、% d、% f 等）
为什么它们的地址都是 0x00000000？
- 这些是弱符号 / 桩函数，默认是 “空实现”，没有实际代码
- 如果你没重定向
printf（比如没实现fputc），它们就不会被实际调用，也不会占用任何内存（Size=0） - 地址
0x00000000只是一个占位值，不代表真实地址

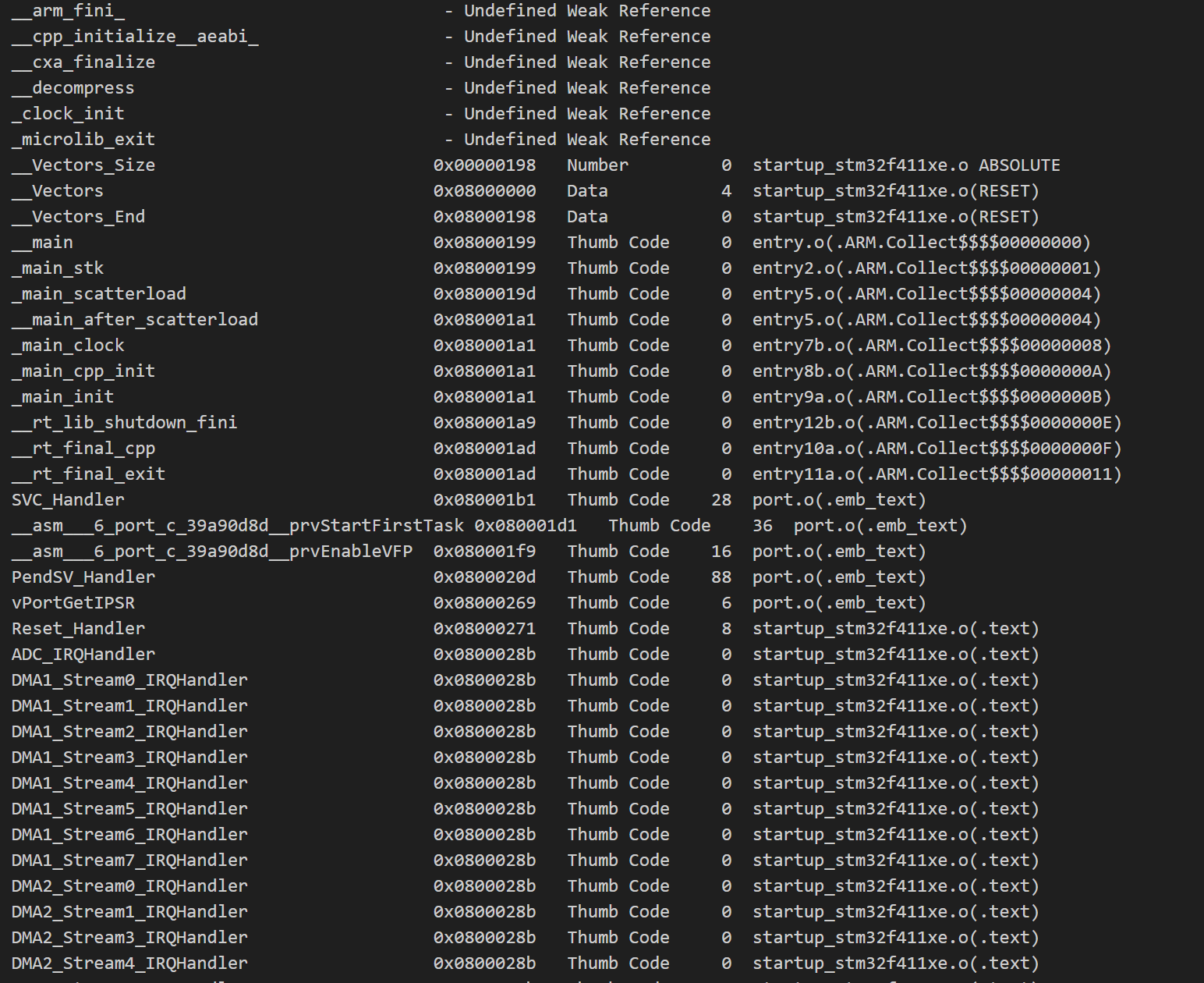

第二段示例：
最上面的 “Undefined Weak Reference” 符号
这些是编译器 / 标准库的弱引用符号：
- 它们来自 C/C++ 标准库或微库（microlib），比如 C++ 初始化 / 销毁、异常处理、解压等
- 你没用到 C++、微库的高级功能，所以它们是 “未定义的弱引用”，不影响正常编译运行，只是库的预留接口
- 可以直接忽略，不代表错误
简单来说：
这张表是工程里的 “函数 / 中断向量地址总览”，包含了启动文件、标准库、FreeRTOS 的所有关键入口和中断服务,和各个函数地址

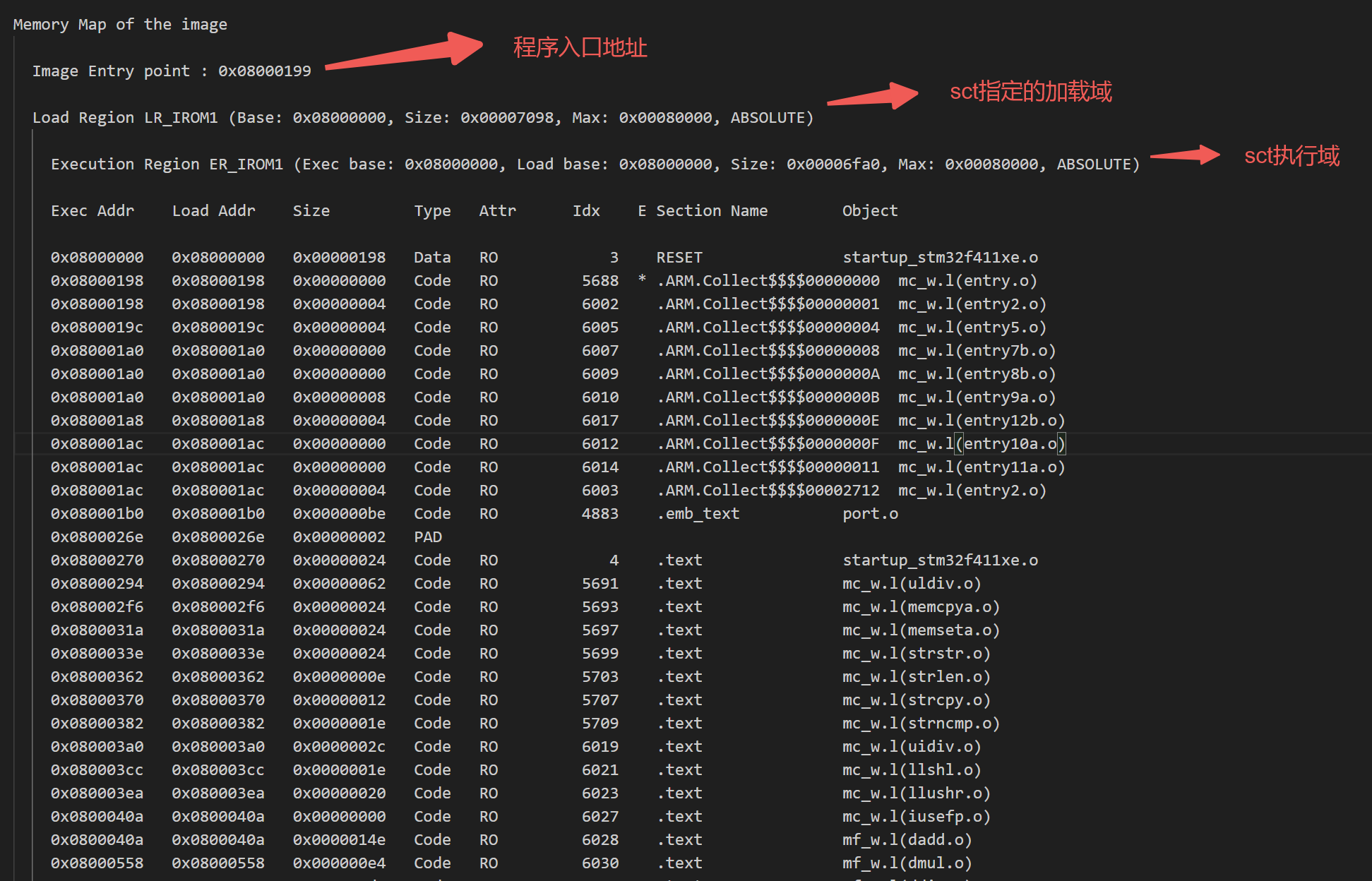

（5）Image Memory Map(镜像内存映射表)
最最最重要一部分！！！！之前的你都可以了解一点就行，这个必须懂
我们看到示例文件片段：
内存段解释：
-
Exec Addr (执行地址): 程序运行时指令的物理地址。
-
Load Addr (加载地址): 程序烧录到 Flash 中的地址。
-
Size (大小): 该段占用的字节数。
-
Type (类型): 段的性质，如
Data、Code、PAD（填充）。 -
Attr (属性):
RO表示只读（Read-Only），即代码段或常量段；如果是RW则表示读写（Read-Write），通常是全局变量或静态变量。 -
Section Name (段名): 段在编译后的命名。
-
Object (源文件): 该段代码所属的源文件或库文件。
关键代码段解析
A. 启动阶段代码 (RESET)
-
行:
0x08000000 ... RESET ... startup_stm32f411xe.o -
解读:
-
地址从
0x08000000开始，大小为0x198(408字节)。 -
这是 中断向量表 和 复位处理程序 的集合。
-
startup_stm32f411xe.o是 STM32F411 的启动文件（汇编文件）。 -
MCU 复位后，硬件会自动读取
0x08000000和0x08000004的地址作为 MSP（主堆栈指针）和 PC（程序计数器），从而跳转到Reset_Handler。
-
B. ARM 库初始化代码 (*.ARM.Collect...)
-
行: 从
0x08000198开始的多行，如.ARM.Collect$$$$00000000。 -
解读:
-
这些是 ARM C/C++ 库（如 microlib）在启动时调用的内部函数。
-
它们通常用于初始化运行环境、调用构造函数等。
-
mc_w.l(entry.o)中的mc_w.l是 Keil MDK 编译器生成的库文件标识，entry.o是库中的目标文件。
-
C. 用户代码与标准库 (port.o, uldiv.o, etc.)
-
.emb_text(0x080001b0)-
含义: Embedded Text。通常指内嵌在某些函数内部的代码（如某些硬件相关代码）。
-
来源:
port.o，这通常是 RTOS（如 FreeRTOS）的移植层代码。
-
-
.text(0x08000270 开始)-
含义: 主要的代码段，包含了用户编写的函数和调用的库函数。
-
具体函数示例:
-
uldiv.o: 无符号长整型除法函数 (uldiv)。 -
memcpya.o: 内存拷贝函数 (memcpy)。 -
strlen.o,strcpy.o: 字符串处理长度、拷贝函数。 -
uidiv.o: 无符号整数除法。 -
llshl.o,llushr.o: 长整型移位操作。 -
mf_w.l(dadd.o): 浮点数加法相关库。
-
-
来源:
mc_w.l(...)表示这些函数来自 Keil 的 C 库（C Library），说明程序中使用了浮点数运算、除法、字符串操作等标准 C 功能。
-

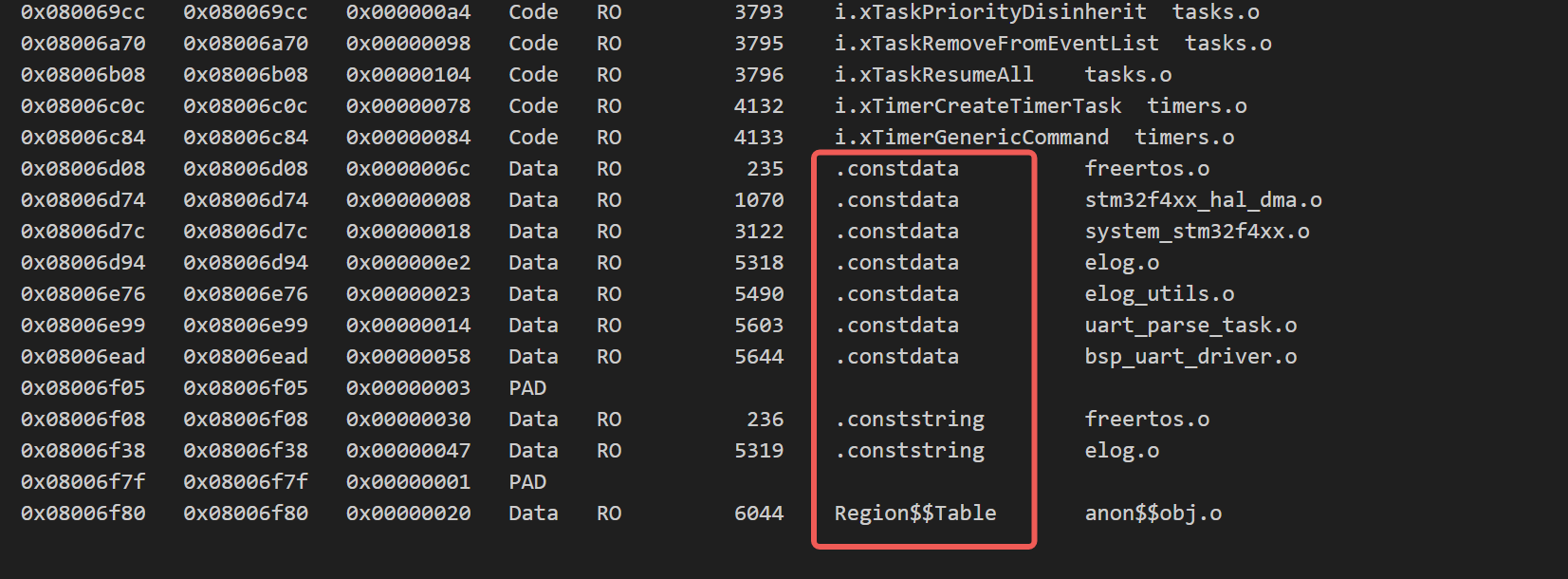

我们看到该段表的末端：
核心内容：只读数据段 (RO Data)
图片中大部分条目属于 .constdata 和 .conststring 段，它们的属性都是 Data和 RO（Read-Only，只读）。这表明它们存储的是程序中不会修改的常量数据。
-
.constdata(常量数据)-
这些通常是全局或静态的常量变量（例如
const int a = 10;或者const char* str = "hello";中的字符串指针或结构体常量）。
-
-
.conststring(常量字符串)-
专门用于存储字符串字面量（例如
printf("Hello World");中的"Hello World"）
-

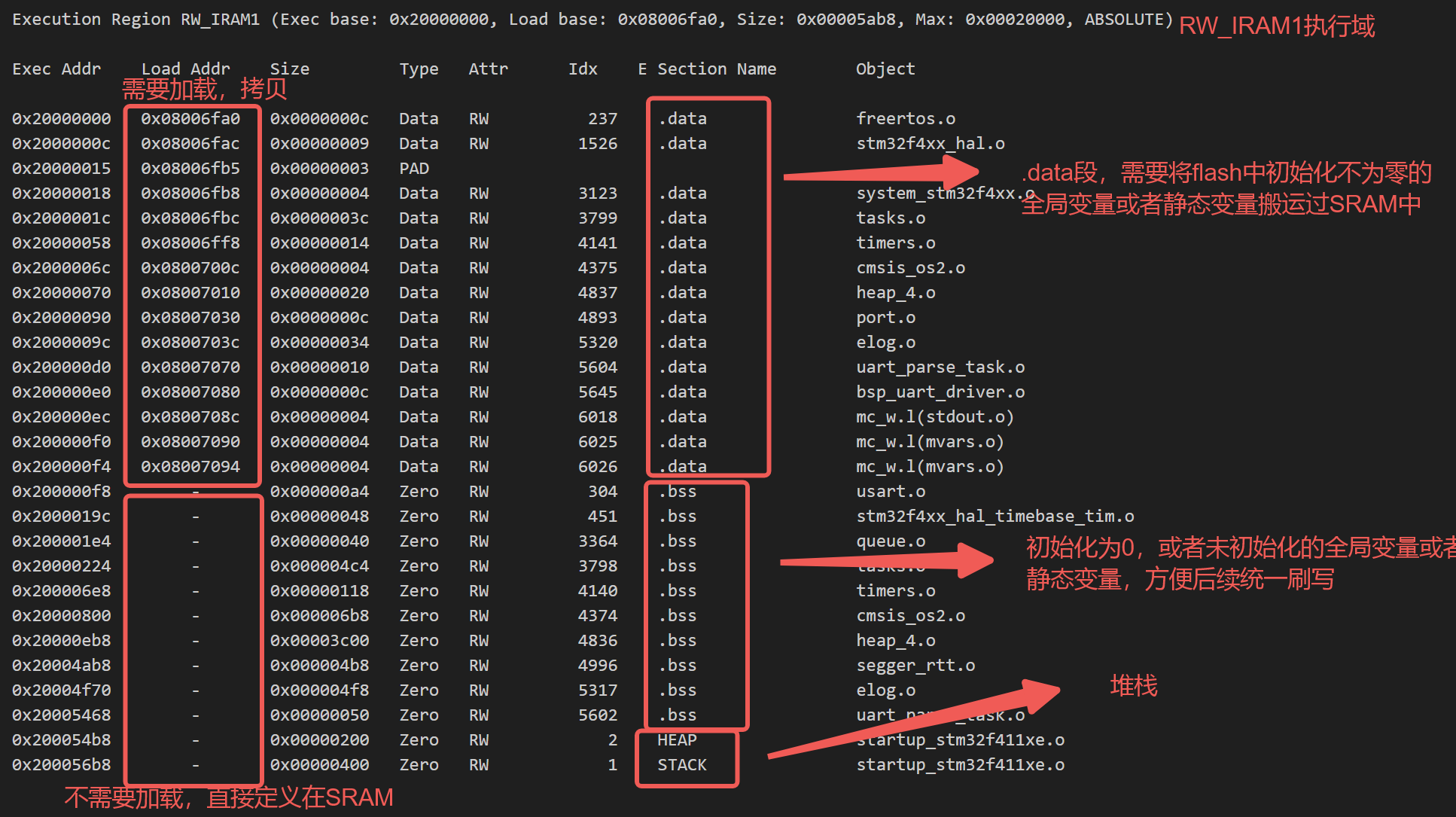

以上是FLASH中的内容定义。下面看到SRAM中：
这张图清晰展示了 STM32 程序在 SRAM 中的运行时数据布局：
-
已初始化的数据（
.data）从 Flash 加载到 SRAM； -
未初始化的数据（
.bss）、堆（HEAP）、栈（STACK）在 SRAM 中分配并初始化（清零）； -
FreeRTOS、HAL 库、用户代码都依赖 SRAM 存储运行时数据，体现了嵌入式系统中“代码存 Flash，数据存 SRAM”的典型架构。
（6）Image component sizes（镜像组件大小）
这里我将项目中的内容全部展示：
Image component sizes
Code (inc. data) RO Data RW Data ZI Data Debug Object Name
1292 572 88 12 0 4701 bsp_uart_driver.o
430 38 0 4 1720 64975 cmsis_os2.o
56 4 0 0 0 754 dma.o
2784 984 297 52 1272 18112 elog.o
32 0 0 0 0 3605 elog_port.o
256 94 35 0 0 2197 elog_utils.o
0 0 0 0 0 19496 event_groups.o
94 38 156 12 0 1960 freertos.o
100 4 0 0 0 839 gpio.o
724 74 0 32 15360 4859 heap_4.o
148 0 0 0 0 3562 list.o
324 24 0 0 0 438079 main.o
144 0 0 0 0 3795 mid_circular_buffer.o
1014 92 0 12 0 11641 port.o
2012 20 0 0 64 18354 queue.o
534 48 0 0 1208 8770 segger_rtt.o
36 8 408 0 1536 832 startup_stm32f411xe.o
96 20 0 9 0 7914 stm32f4xx_hal.o
252 22 0 0 0 33674 stm32f4xx_hal_cortex.o
1436 16 8 0 0 6990 stm32f4xx_hal_dma.o
456 32 0 0 0 1420 stm32f4xx_hal_gpio.o
84 6 0 0 0 850 stm32f4xx_hal_msp.o
1888 94 0 0 0 6237 stm32f4xx_hal_rcc.o
826 52 0 0 0 6378 stm32f4xx_hal_tim.o
4 0 0 0 0 1553 stm32f4xx_hal_tim_ex.o
180 18 0 0 72 1451 stm32f4xx_hal_timebase_tim.o
2932 26 0 0 0 20182 stm32f4xx_hal_uart.o
70 18 0 0 0 4265 stm32f4xx_it.o
0 0 0 0 0 436 stream_buffer.o
20 6 24 4 0 1115 system_stm32f4xx.o
2808 346 0 60 1220 27322 tasks.o
1318 124 0 20 280 30327 timers.o
796 362 20 16 80 1698 uart_parse_task.o
308 36 0 0 164 2441 usart.o
----------------------------------------------------------------------
23484 3178 1072 236 22976 760784 Object Totals
0 0 32 0 0 0 (incl. Generated)
30 0 4 3 0 0 (incl. Padding)
----------------------------------------------------------------------
Code (inc. data) RO Data RW Data ZI Data Debug Library Member Name
0 0 0 0 0 0 entry.o
0 0 0 0 0 0 entry10a.o
0 0 0 0 0 0 entry11a.o
4 0 0 0 0 0 entry12b.o
8 4 0 0 0 0 entry2.o
4 0 0 0 0 0 entry5.o
0 0 0 0 0 0 entry7b.o
0 0 0 0 0 0 entry8b.o
8 4 0 0 0 0 entry9a.o
30 0 0 0 0 0 handlers.o
36 8 0 0 0 68 init.o
0 0 0 0 0 0 iusefp.o
30 0 0 0 0 68 llshl.o
36 0 0 0 0 68 llsshr.o
32 0 0 0 0 68 llushr.o
108 16 0 0 0 84 malloc.o
36 0 0 0 0 68 memcpya.o
36 0 0 0 0 108 memseta.o
0 0 0 8 0 0 mvars.o
2344 100 0 0 0 700 printfa.o
0 0 0 4 0 0 stdout.o
18 0 0 0 0 68 strcpy.o
14 0 0 0 0 68 strlen.o
30 0 0 0 0 80 strncmp.o
36 0 0 0 0 80 strstr.o
44 0 0 0 0 80 uidiv.o
98 0 0 0 0 92 uldiv.o
48 0 0 0 0 68 cdrcmple.o
334 0 0 0 0 148 dadd.o
222 0 0 0 0 100 ddiv.o
186 0 0 0 0 176 depilogue.o
48 0 0 0 0 68 dfixul.o
228 0 0 0 0 96 dmul.o
----------------------------------------------------------------------
4020 132 0 12 0 2356 Library Totals
2 0 0 0 0 0 (incl. Padding)
----------------------------------------------------------------------
Code (inc. data) RO Data RW Data ZI Data Debug Library Name
2952 132 0 12 0 1700 mc_w.l
1066 0 0 0 0 656 mf_w.l
----------------------------------------------------------------------
4020 132 0 12 0 2356 Library Totals
----------------------------------------------------------------------
==============================================================================
Code (inc. data) RO Data RW Data ZI Data Debug
27504 3310 1072 248 22976 743296 Grand Totals
27504 3310 1072 248 22976 743296 ELF Image Totals
27504 3310 1072 248 0 0 ROM Totals
==============================================================================
Total RO Size (Code + RO Data) 28576 ( 27.91kB)
Total RW Size (RW Data + ZI Data) 23224 ( 22.68kB)
Total ROM Size (Code + RO Data + RW Data) 28824 ( 28.15kB)
==============================================================================
| 列名 | Code (inc. data) | RO Data | RW Data | ZI Data | Debug | Object Name |
| 说明 | 包含程序指令代码和内嵌在代码段中的常量/立即数。这是 Flash 占用的主要部分。 | 程序中的只读常量数据，如 const全局变量、字符串字面量、查找表等。 |
程序中的已初始化全局/静态变量。它们在 Flash 中存初始值，启动时复制到 RAM。 | 程序中的未初始化或初始化为 0 的全局/静态变量。启动时在 RAM 中清零，不占 Flash 空间。 | 调试信息（符号、行号等），不参与程序执行，仅用于调试器。 | 目标文件名（如 main.o、library.a），指明占用来自哪个模块。 |
最后展示了各段总计所占内存！让我们直观看到了代码、常量、变量所占空间大小！
其中RO = 28576字节,RW = 23224字节, ROM = 28824字节
我们看到编译日志：Code + RO = 18576字节。数据大小一致！
四、量产固件烧录文件（项目落地最终产物）
1. .hex 十六进制固件文件
标准通用固件格式，自带完整地址信息与程序数据。
- 实际开发用途：支持常规烧录器下载、串口 ISP 下载、常规离线烧录，可手动合并 Bootloader 和 APP 固件，通用性极强。
2. .bin 纯二进制固件文件

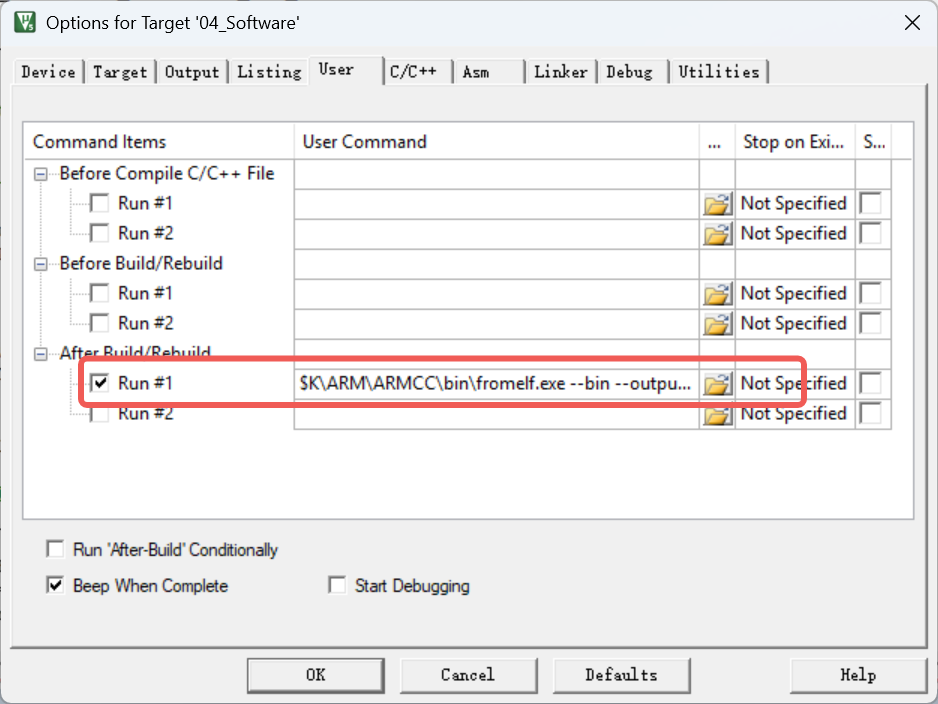

项目默认不生成该文件，需要自己设置
代码：$K\ARM\ARMCC\bin\fromelf.exe --bin --output=@L.bin !L
无附加地址信息，只保留原始程序二进制数据，体积最小。
- 实际开发用途：适配 IAP 离线升级、OTA 远程固件更新、自定义固件加密封装、Bootloader 跳转加载外部 APP，是嵌入式升级方案里最常用的固件格式。
| 对比项 | .bin 文件 |
.hex 文件 |
|---|---|---|
| 格式 | 纯二进制数据，无地址信息 | 带地址和校验的 ASCII 文本格式 |
| 大小 | 小（和实际固件大小一致） | 大（每个字节转成 2 个字符，还有地址 / 校验） |
| 地址信息 | 必须手动指定烧录地址 | 文件里自带地址，烧录器自动识别 |
| 适用场景 | OTA、IAP、Bootloader、裸机烧录 | 串口 ISP、J-Link/ST-Link、大部分通用烧录器 |
| 优点 | 体积小，解析快，适合升级 | 自带地址，不会烧错位置，兼容性好 |
| 缺点 | 烧录时必须手动指定地址 | 文件体积大，不适合 OTA 升级传输 |
五、辅助日志与调试分析文件（排错提效工具）
1. .lst 列表文件
整合源码、汇编指令、内存地址、机器码的对照清单。
- 实际开发用途：精准查看单行代码占用的存储空间、核对汇编指令细节、精确定位底层指令异常。
2. .crf/.d 依赖文件
记录项目头文件嵌套关系、各个源码的编译依赖。
- 实际开发用途：支撑增量编译，修改头文件后无需全量重新编译，大幅提升工程编译速度，同时可排查头文件重复依赖、缺失依赖的报错。
3. 编译日志 & .htm 编译报告
编译过程生成的日志信息与可视化网页报表。
- 实际开发用途：快速查看编译警告、报错原因；直观查看整体 Flash、RAM 资源占用情况，清晰掌握项目资源余量。
文末总结
总的来说，从 .c 文件到最终烧录进单片机的 .bin 文件，就像一个分工明确的工厂流水线：
.c是原材料，我们在里面写业务逻辑；- 编译器（
-O2、预处理）是第一道工序，把代码变成可执行的机器码； - 链接器负责把所有
.o零件拼起来，根据分散加载文件.sct规划内存，生成带调试信息的.axf； .map文件是整个流程的 “施工图纸”，记录了每一个变量、函数的内存分布；- 最后再从
.axf中导出.hex或.bin，成为可以烧录的成品固件。
它们环环相扣、各司其职，共同构成了 Keil 项目从源码到可执行文件的完整链路。通过这篇文章的梳理，相信你对编译、链接、文件格式的理解，已经从 “只会点编译按钮” 提升到了 “知道它到底在做什么” 的层次，以后遇到内存溢出、固件异常、调试困难，也能顺着流程找到根因了。
本篇文章来自个人理解与 AI 的共同整理，如果有描述不当或理解偏差的地方，欢迎大家留言指正、交流讨论。后续我会继续分享更多嵌入式底层相关的内容，比如 OTA 升级原理、IAP 下载算法搭建、STM32 启动流程详解等，帮你把这些 “黑盒子” 一步步拆开看透。
后续会持续分享 Keil 实操配置、内存优化案例、固件升级实操、编译报错拆解等系列技术内容。
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
23
0- 0
已为社区贡献7条内容
所有评论(0)
