本文将从Linux分层架构、内核五大核心子系统、设备树（Device Tree）以及U-Boot引导加载程序四个维度，全面解析嵌入式Linux系统的组成与工作原理，内容基于Arm Limited 的嵌入式Linux技术讲义整理，适用于嵌入式开发工程师、Linux内核学习者参考。

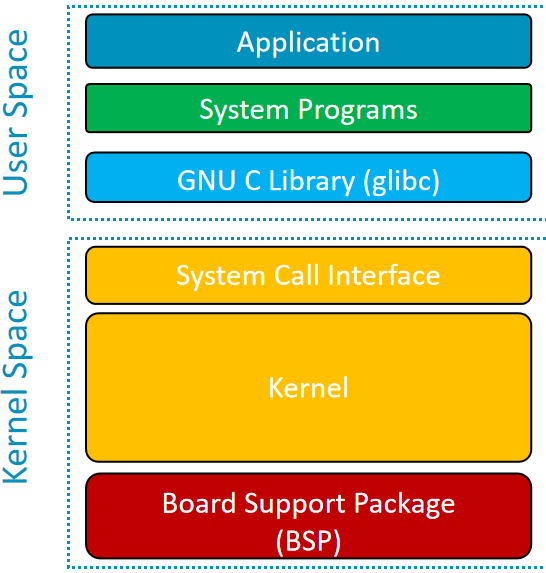

一、Linux核心架构：用户空间与内核空间的分层设计

嵌入式Linux采用分层架构，核心分为用户空间（User Space）和内核空间（Kernel Space）两大独立且隔离的层级，二者通过系统调用（System Call）完成通信，这种设计既保证了系统的安全性，也实现了硬件与应用的解耦。

1.1 用户空间：上层应用与交互接口

用户空间是面向应用开发和用户交互的层级，主要包含三个核心组成部分：

应用程序（Application）：实现嵌入式系统的业务功能，是面向终端用户的核心软件；
系统程序（System Programs）：为用户提供访问操作系统服务的友好工具，是操作内核的基础载体；
GNU C库（glibc）：作为用户空间与内核空间的中间接口，封装了系统调用，为上层应用提供标准的C语言API，避免应用直接操作内核，降低开发复杂度。

1.2 内核空间：系统核心与硬件适配

内核空间是Linux系统的核心，负责管理硬件资源、提供基础系统服务，整体分为内核（Kernel）和板级支持包（BSP）两部分：

内核：硬件无关的操作系统代码，实现进程调度、内存管理等通用服务，所有硬件平台的通用逻辑均在此实现；
板级支持包（BSP）：硬件相关的操作系统代码，针对具体的硬件平台（如特定的Arm开发板）实现上下文切换、硬件驱动等专属功能，是内核适配不同硬件的关键。

1.3 系统调用接口：跨层级的通信桥梁

系统调用接口是内核暴露给用户空间的唯一入口，上层应用通过glibc调用系统调用，实现对内核服务的访问，例如进程创建、内存分配、文件操作等，内核则通过该接口向用户空间返回执行结果。

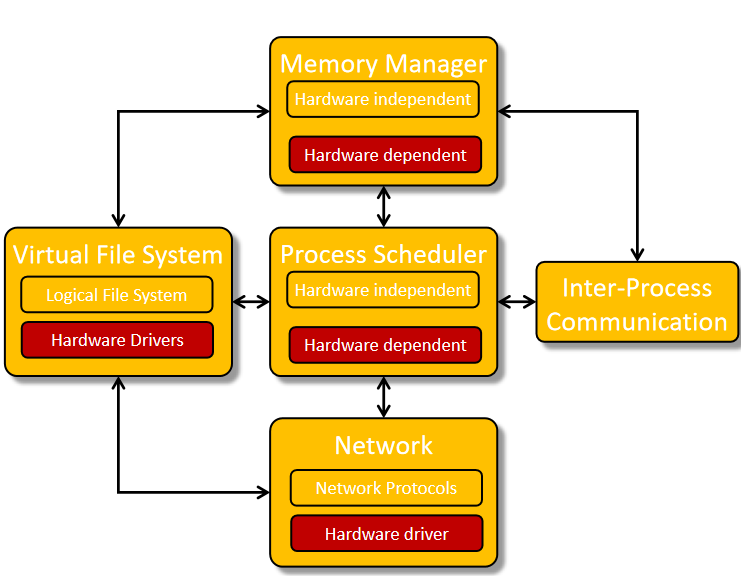

二、Linux内核的五大核心子系统

Linux内核可拆解为进程调度器、内存管理器、虚拟文件系统、进程间通信、网络五大核心子系统，每个子系统均由硬件无关代码和硬件相关代码组成，兼顾通用性与硬件适配性，共同支撑起Linux的核心功能。

2.1 进程调度器（Process Scheduler）

进程调度器是内核的“大脑”，负责管理CPU资源的分配，是系统多任务运行的基础，其核心功能包括：

支持进程创建自身副本，实现进程的衍生；
实现CPU调度策略（如分时调度、实时调度）和上下文切换，保证多进程有序执行；
接收、中断并将信号路由至对应内核子系统，向用户进程发送信号；
管理硬件定时器，进程结束时清理其占用的系统资源；
支持可加载内核模块，实现内核功能的动态扩展。
在中断处理上，进程调度器区分快速中断请求（FIQ）和标准中断请求（IRQ），FIQ优先级更高，可中断IRQ的处理，反之则不行，满足不同场景的中断响应需求。其对外接口分为面向用户空间的系统调用（如fork()创建进程）和面向内核空间的内部接口（如create_module()创建模块）。

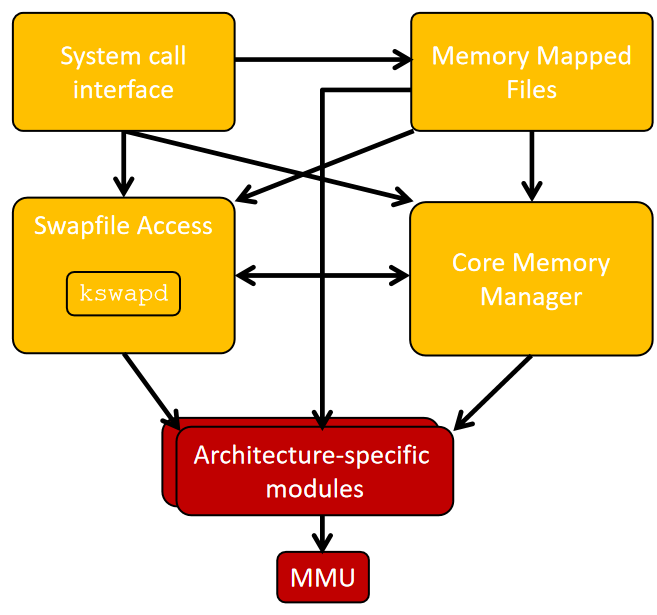

2.2 内存管理器（Memory Manager）

内存管理器负责物理内存和虚拟内存的统一管理，解决了内存资源的分配、保护、共享问题，核心能力与设计要点如下：

核心职责：支持大地址空间（用户进程可引用超出物理内存的虚拟地址）、进程内存隔离保护、内存映射（将文件映射至虚拟内存）、物理内存公平分配、进程间共享内存；
硬件依赖：基于内存管理单元（MMU）实现虚拟地址到物理地址的映射，这是Linux系统的常规硬件要求，MMU可让进程在物理内存中移动时保持虚拟地址不变，也支持多进程共享物理内存；
对外接口：面向用户空间提供malloc()/free()、mmap()等系统调用，面向内核空间提供kmalloc()/kfree()、get_free_page()等内部接口，分别满足用户进程和内核的内存操作需求。

2.3 虚拟文件系统（Virtual File System, VFS）

虚拟文件系统是Linux的“统一资源抽象层”，将所有硬件设备、逻辑文件系统、可执行文件均抽象为文件，为上层提供统一的操作接口，核心特性与设计如下：

核心职责：支持多硬件设备、多逻辑文件系统（如ext2、FAT、NFS）、多可执行文件格式（如ELF、a.out）；保证文件访问的高性能、数据安全性和访问权限控制（如用户配额、权限校验）；
核心数据结构：i-node（索引节点），存储文件除名称和数据外的所有信息（如大小、权限、时间戳、物理存储位置），每个文件对应唯一的i-node编号，Linux通过i-node编号访问文件，隐藏了不同逻辑文件系统的实现细节；
核心接口：分为i-node接口（如create()、lookup()、mkdir()，处理文件系统级操作）和文件接口（如open()、read()、write()，处理文件的读写操作），均遵循POSIX标准；

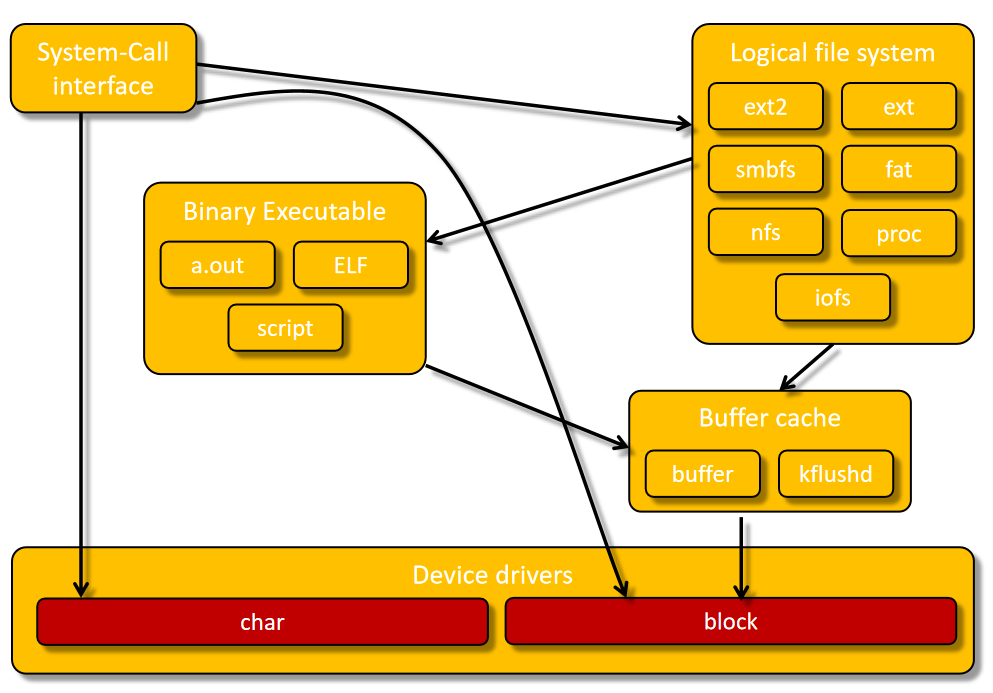

架构组成：包含系统调用接口、逻辑文件系统、缓冲区缓存、二进制可执行文件解析模块、设备驱动，其中缓冲区缓存（Buffer cache）通过数据缓存提升存储介质的访问性能，kflushd守护进程负责缓存与物理设备的同步；
设备抽象：将硬件设备分为字符设备（如串口，顺序访问）和块设备（如硬盘，随机块访问），每个设备对应一个设备文件，用户通过操作设备文件实现对硬件的控制，设备驱动则是文件接口的硬件特定实现。

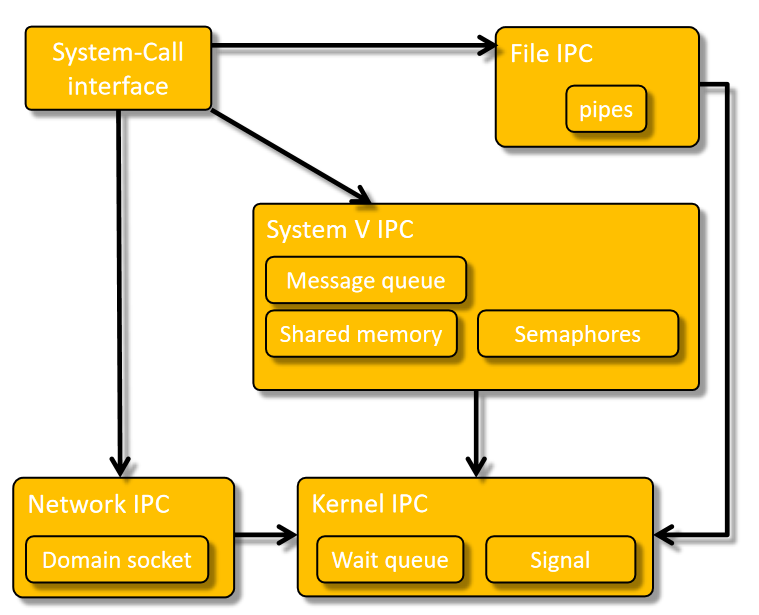

2.4 进程间通信（Inter-process Communication, IPC）

进程间通信子系统为独立的进程提供资源共享、同步、数据交换的机制，Linux支持多种IPC方式，并分为不同的类别，满足不同的通信场景需求：

文件IPC：管道（Pipes），适用于父子进程间的单向数据传输；
System V IPC：消息队列、共享内存、信号量，适用于同一主机内的进程通信，其中共享内存是效率最高的IPC方式；
内核IPC：等待队列、信号（Signal），主要用于进程间的同步和事件通知；
网络IPC：域套接字（Domain Socket），适用于同一主机内不同进程的全双工通信，接口与网络套接字一致。
所有IPC机制均通过系统调用接口向用户空间提供服务，让进程无需关注底层实现，直接调用标准API即可完成通信。

2.5 网络子系统（Network）

网络子系统为Linux提供网络连接能力，实现了网络协议的硬件无关化和网络硬件的驱动适配，核心设计分为两层：

硬件无关代码：实现各类网络协议（如TCP/IP、UDP），是所有网络硬件的通用协议逻辑；
硬件相关代码：实现具体网络网卡的驱动程序，适配不同的网络硬件。

网络子系统与其他内核子系统协同工作，例如通过虚拟文件系统提供套接字接口，通过进程调度器管理网络进程，通过内存管理器实现网络数据的缓存。

三、设备树（Device Tree）：硬件描述的标准化方案

Linux内核需要知晓嵌入式系统的硬件资源（如I/O设备、内存、CPU）才能完成资源管理，设备树是为解决硬件描述问题而设计的标准化方案，替代了传统将硬件信息硬编码到内核的方式，大幅提升了内核的可移植性和硬件适配效率。

3.1 设备树的核心优势

传统硬件描述方式将硬件信息硬编码到内核二进制代码中，硬件定义修改后需要重新编译内核；而设备树通过二进制设备树块（DTB）向内核传递硬件信息，DTB由设备树源文件（DTS）编译而来，硬件定义修改后仅需重新编译DTS，无需编译内核，大幅节省开发时间。

3.2 设备树的文件体系与编译

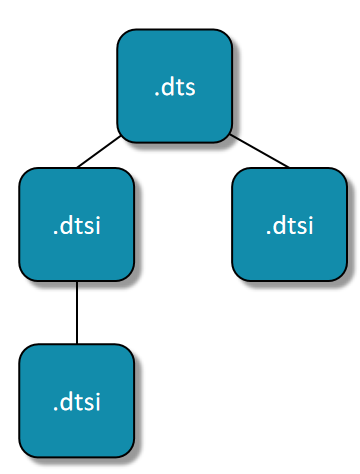

在Arm架构中，设备树源文件均存放于内核源码的arch/arm/boot/dts（32位）或arch/arm64/boot/dts（64位）目录，包含两种文件类型：

.dts文件：板级硬件定义文件，针对具体的开发板编写，描述该板的硬件资源；

.dtsi文件：通用硬件头文件，可被多个.dts文件包含，描述SoC或通用硬件模块的信息，实现代码复用。

通过设备树编译器（DTC）可将DTS（含引用的.dtsi）编译为二进制的DTB文件，DTB由引导加载程序加载，内核在启动时解析DTB，获取系统的硬件信息。

3.3 设备树的语法与核心结构

设备树是一种树形结构的硬件描述语言，以根节点（/）为顶层，所有硬件节点均为根节点的子节点，核心语法与结构如下：

节点定义：节点格式为node@地址，可添加标签（如node0: node@0），方便其他节点引用；

属性定义：每个节点包含若干属性，格式为属性名 = 属性值，属性值支持字符串、字节序列、32位整数序列，也可包含空属性；

节点引用：通过&节点标签引用其他节点，实现节点间的关联；

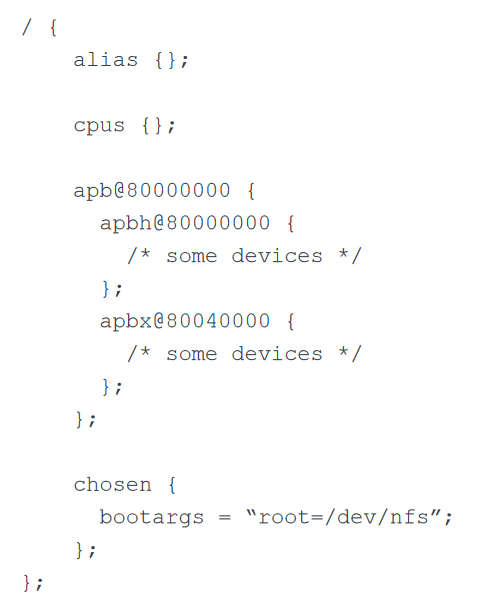

核心顶层节点：根节点下包含cpus（描述CPU信息）、memory（定义RAM的位置和大小）、chosen（向内核传递启动参数，如内核命令行）、aliases（定义节点快捷方式），以及总线、板载设备等节点。

3.4 设备树的地址编址规则

设备树通过专属属性实现硬件资源的地址编址，核心属性包括：

reg = <地址1 长度1 地址2 长度2 ...>：列出节点的地址集，每个地址集由起始地址和长度组成；

#address-cells =：指定节点子节点的地址字段占用的32位整数个数；

#size-cells =：指定节点子节点的长度字段占用的32位整数个数。

此外，compatible属性是设备树的核心属性，每个硬件节点必须包含该属性，其值为硬件兼容字符串（如arm,cortex-a9），Linux通过该属性匹配对应的设备驱动，实现硬件与驱动的自动绑定。

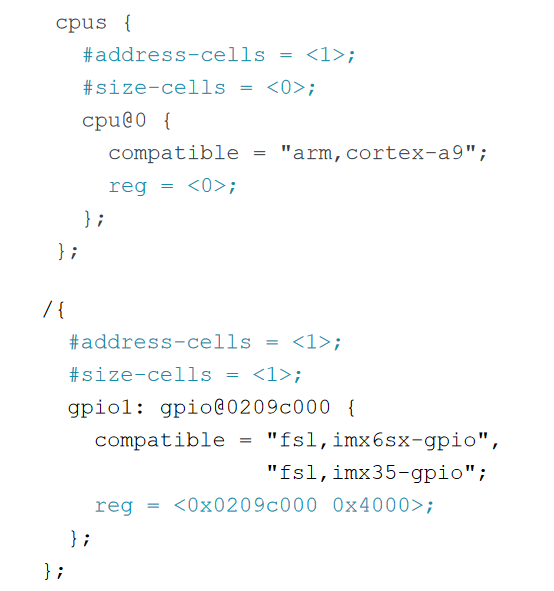

针对不同硬件，编址规则有所差异：CPU节点的#size-cells恒为0，仅用唯一ID标识；内存映射设备通常#address-cells=1、#size-cells=1，用一个地址和一个长度描述；外部总线设备（带片选线）通常#address-cells=2，第一个整数为片选号，第二个为偏移量。

四、U-Boot引导加载程序：嵌入式Linux的启动核心

U-Boot（Universal Boot Loader）是嵌入式系统中应用最广泛的引导加载程序，也是嵌入式Linux的启动入口，其核心作用是初始化硬件、加载设备树（DTB）、Linux内核和初始RAM磁盘到内存，并启动内核执行，目前已成为嵌入式Linux的事实标准，支持Arm、x86、MIPS、PPC等几乎所有主流CPU架构。

4.1 U-Boot的架构与执行流程

U-Boot的架构分为第一阶段和第二阶段，分别由汇编和C语言编写，执行流程循序渐进，从硬件初始化到内核启动逐步完成：

第一阶段（汇编代码）：运行于CPU片上内存（如片上静态RAM），核心功能是初始化CPU的内存控制器，将U-Boot自身重定位到片外RAM中，为第二阶段的执行准备硬件环境；
第二阶段（C语言代码）：运行于片外RAM，核心功能包括实现带脚本能力的命令行人机交互接口、初始化最小化外设、加载DTB、Linux内核和初始RAM磁盘到内存，最终启动Linux内核。
