在嵌入式实时系统中，内存管理是一个绕不开的话题。FreeRTOS 提供了五种不同的堆管理方案（heap_1 到 heap_5），其中 heap_4 可以说是最常用、最成熟的一种。它不仅支持内存释放，还能在释放时自动合并相邻的空闲块，有效减少内存碎片。

今天我们就来深入剖析 heap_4.c 的实现原理，看看它如何在资源受限的嵌入式环境中高效管理内存。

为什么需要 heap_4？

在嵌入式开发中，我们经常需要动态创建任务、队列、信号量等内核对象。如果使用 heap_1（只能分配不能释放），长期运行的应用可能会因为无法回收内存而导致资源耗尽。而 heap_2 虽然支持释放，却不合并相邻空闲块，容易产生碎片。

heap_4 的出现正是为了解决这个问题：在支持释放的同时，通过合并相邻空闲块来最大程度地减少碎片化。

核心数据结构：空闲块链表

heap_4 将所有空闲内存块组织成一个单向链表，每个空闲块都有一个头部结构：

typedef struct A_BLOCK_LINK {
    struct A_BLOCK_LINK *pxNextFreeBlock;  // 指向下一个空闲块
    size_t xBlockSize;                     // 当前块的大小（包含头部）
} BlockLink_t;

有意思的是，已分配的内存块同样保留了这个头部，只是它的 pxNextFreeBlock 被设为 NULL，并且 xBlockSize 的最高位会被置 1 作为“已分配”标记。这种设计让内存块的状态判断变得非常高效。

初始化：堆空间的布局

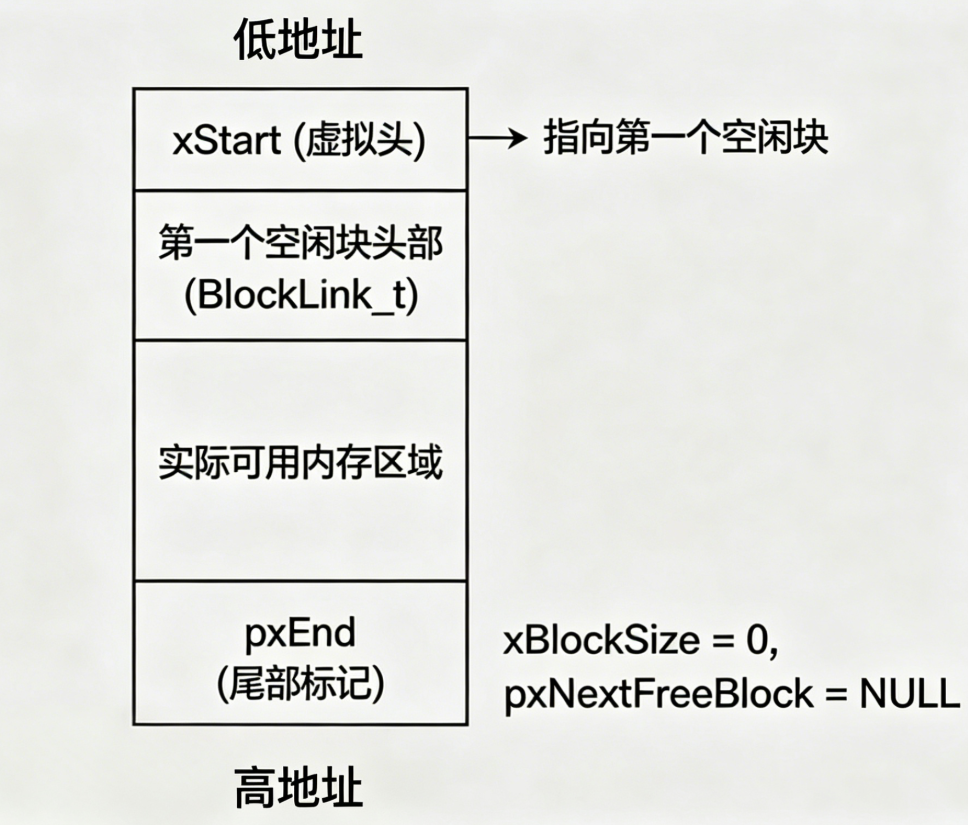

当第一次调用 pvPortMalloc() 时，系统会调用 prvHeapInit() 初始化整个堆空间。初始化后的内存布局大致是这样的：

• xStart 是一个虚拟头结点，方便链表操作
• pxEnd 是尾部标记，位于堆空间的末尾
• 整个堆初始时只有一个大的空闲块，覆盖了 pxEnd 之前的所有空间

内存分配：首次适应算法

pvPortMalloc() 的实现体现了典型的首次适应策略：

1. 对齐处理：请求的大小会先加上头部大小，然后按 portBYTE_ALIGNMENT 对齐
2. 查找空闲块：从链表头开始，找到第一个 xBlockSize >= xWantedSize 的空闲块
3. 分割策略：如果找到的块比所需大得多（超过 heapMINIMUM_BLOCK_SIZE），就将其分割成两块：
   • 一块正好是所需大小，用于分配
   • 剩余部分作为新的空闲块插回链表
4. 标记分配：将分配块的 xBlockSize 最高位置 1，pxNextFreeBlock 置为 NULL

这里有一个关键设计：heapMINIMUM_BLOCK_SIZE 防止产生过小的碎片。如果剩余部分太小，还不如不分，避免浪费内存。

内存释放：自动合并相邻块

vPortFree() 的释放过程同样精妙：

1. 定位头部：通过指针偏移找到内存块前面的 BlockLink_t 结构
2. 清除标记：去掉 xBlockSize 的分配标志位
3. 插入空闲链表：调用 prvInsertBlockIntoFreeList() 将块放回

而合并的核心就在 prvInsertBlockIntoFreeList() 函数中。它会按地址顺序插入新块，并尝试与前后相邻的空闲块合并：

假设当前空闲链表有块 A 和块 C，我们释放的块 B 正好在它们之间：
[A] [空闲] -> [C] [空闲]

插入 B 后，先检查能否与 A 合并（A 的结束地址 == B 的起始地址），
再检查能否与 C 合并（B 的结束地址 == C 的起始地址）。
如果都能合并，最终会形成一个大块 [A+B+C]。

这种设计确保了链表中永远不会出现两个相邻的空闲块，最大化了可用连续内存。

并发保护：调度器挂起

heap_4 中一个值得注意的细节是，所有分配和释放操作都在调度器挂起状态下进行：

vTaskSuspendAll();
{
    // 内存操作
}
( void ) xTaskResumeAll();

这样做的好处是：

• 防止在操作链表时被其他任务打断，保证操作的原子性
• 相比关中断，挂起调度器允许中断继续响应，只是不会发生任务切换
• 实现简单且足够高效

当然，这也意味着在中断服务函数中调用内存分配函数需要格外小心。

统计与监控

heap_4 提供了两个非常有用的统计函数：

• xPortGetFreeHeapSize()：返回当前剩余的可用内存字节数
• xPortGetMinimumEverFreeHeapSize()：返回自系统启动以来，剩余内存的历史最小值

通过定期监控这两个值，可以及时发现内存泄漏或堆空间不足的风险。通常建议在开发阶段将历史最小值打印出来，确保在最坏情况下仍有足够内存可用。

配置选项

使用 heap_4 时需要关注几个配置项：

宏	作用
configTOTAL_HEAP_SIZE	定义堆的总大小
configAPPLICATION_ALLOCATED_HEAP	设为 1 时，用户自定义堆数组位置
configUSE_MALLOC_FAILED_HOOK	分配失败时的回调钩子
configSUPPORT_DYNAMIC_ALLOCATION	必须为 1 才能使用动态分配

如果 configAPPLICATION_ALLOCATED_HEAP 为 1，你需要自己在代码中定义：

uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];

这对于将堆放到外部 RAM 或特定内存段非常有用。

与其他 heap 的对比

实现	特点	适用场景
heap_1	只分配不释放，效率最高	永不释放内存的应用
heap_2	支持释放，但不合并碎片	分配/释放模式固定，碎片不严重的场景
heap_3	包装标准库 malloc/free	需要链接器支持，或已有全局内存管理
heap_4	支持释放，合并相邻块	通用推荐，大多数动态内存需求的场景
heap_5	支持多块不连续内存区域	堆空间由多个物理段组成时

实战建议

1. 预估堆大小：根据应用场景估算内存需求，保留一定余量。利用 xPortGetMinimumEverFreeHeapSize() 验证。

2. 避免频繁分配：虽然 heap_4 能合并碎片，但频繁分配释放仍会产生开销。对于高频操作，考虑使用内存池。

3. 中断中的分配：尽量避免在中断中动态分配内存。如果必须，确保中断优先级在 configMAX_SYSCALL_INTERRUPT_PRIORITY 以下。

4. 调试技巧：配置 configASSERT 可以在内存操作异常时触发断言，帮助快速定位问题。

结语

FreeRTOS 的 heap_4 实现虽然代码量不大（整个文件也就 200 多行），但设计精巧，在嵌入式领域经受住了时间的考验。理解它的工作原理，不仅能帮我们更好地使用 FreeRTOS，也能为在其他系统中实现类似的内存管理提供思路。

如果你正在开发一个需要长期稳定运行的嵌入式应用，heap_4 很可能是你最可靠的选择。当然，如果内存需求非常固定，heap_1 可能更合适；如果需要使用不连续的内存区域，heap_5 才是正确的答案。选对内存管理方案，能让你的系统跑得更稳、更久。

---

你有没有在实际项目中使用过 heap_4？遇到过什么有趣的问题吗？欢迎留言交流！
