基于Linux的嵌入式系统组件栈与启动流程解析

本文基于ARM官方的嵌入式Linux技术资料，详细拆解基于Linux的嵌入式系统核心组件栈、硬件参考模型，以及从上电到应用运行的完整bootstrap（引导）过程，理清各组件的功能与交互逻辑。

一、嵌入式Linux系统核心组件概览

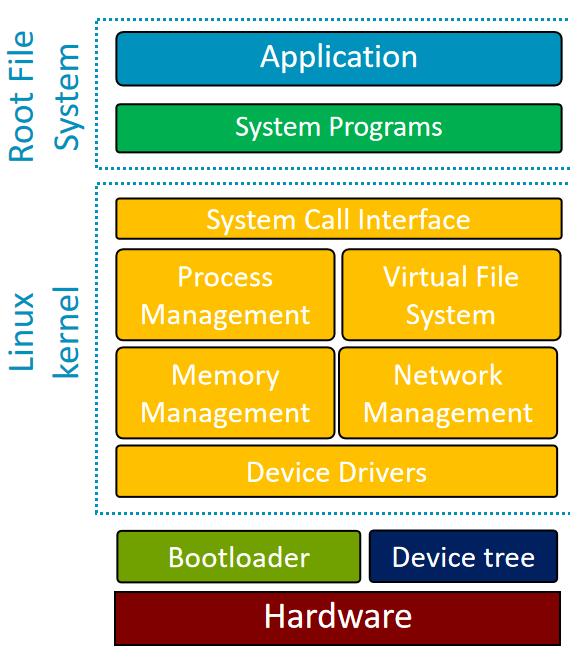

基于Linux的嵌入式系统是硬件与软件分层协作的整体，软件组件从底层到上层依次为Bootloader（引导加载程序）、Device Tree（设备树）、Linux Kernel（Linux内核）、System Programs（系统程序）、Application（应用程序），而Root Filesystem（根文件系统）作为容器，承载了内核配置、系统程序、应用程序等关键内容，各组件通过既定的接口和流程完成硬件管理与功能实现。

系统的核心软件组件围绕Linux内核展开，内核向下对接硬件，向上为上层软件提供系统调用接口，整体组件架构的核心逻辑为：Bootloader完成硬件初始化与内核加载，设备树为内核提供硬件描述，内核管理硬件资源并为上层程序提供服务，系统程序简化内核服务的访问，应用程序实现嵌入式系统的业务功能，根文件系统为所有上层软件提供存储与运行环境。

二、嵌入式系统硬件参考模型

软件的运行依赖底层硬件的支撑，基于Linux的嵌入式系统有标准化的硬件参考模型，同时根据应用场景有微控制器（MCU）和片上系统（SoC）两种典型实现方式，硬件的地址映射则通过CPU内存映射完成硬件与地址的关联。

（一）核心硬件组件

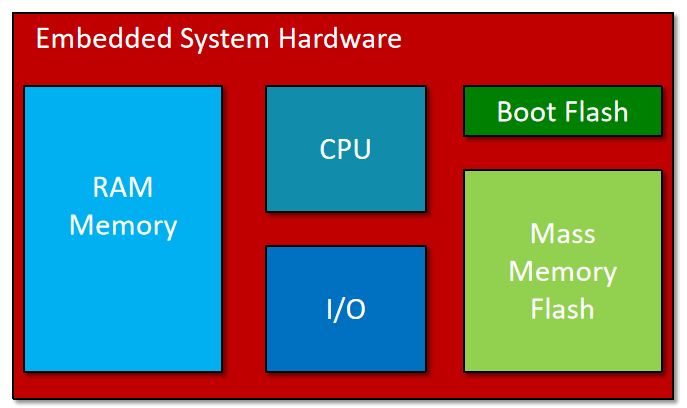

嵌入式系统的基础硬件由五大核心部分组成，各组件各司其职，构成软件运行的物理基础：

• CPU：核心处理器，负责运行所有软件程序，是系统的运算与控制中心；

• RAM内存：易失性存储器，用于临时存储数据、代码，以及程序运行时的栈（Stack）、堆（Heap）；

• I/O外设：实现用户输入与系统输出的硬件，是系统与外部交互的接口；

• Boot Flash（引导闪存）：小容量非易失性存储器，上电时被优先调用，用于存储Bootloader等启动关键程序；

• Mass Memory Flash（大容量闪存）：大容量非易失性存储器，用于存储内核、设备树、系统程序、应用程序及根文件系统等内容。

（二）两种典型硬件实现方式

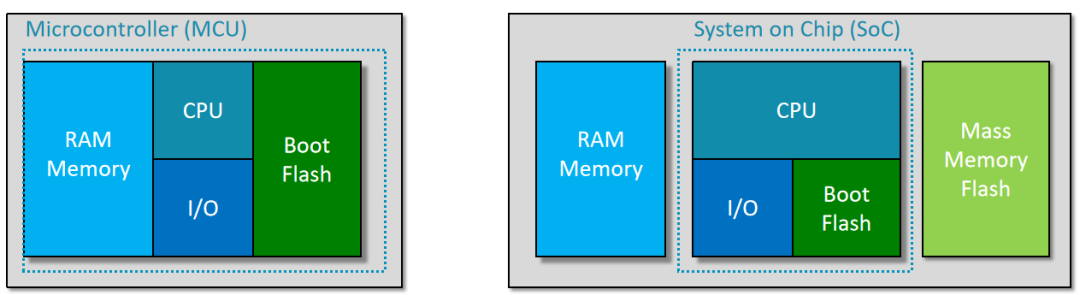

上述硬件参考模型可根据嵌入式系统的复杂度、体积、性能需求，实现为MCU和SoC两种架构，核心差异在于硬件集成度：

• 微控制器（MCU）实现：单颗芯片集成大部分硬件组件，包括CPU、RAM、Boot Flash等，特点是集成度高、体积小、功耗低，适用于简单嵌入式场景；

• 片上系统（SoC）实现：CPU与部分组件（如I/O、Boot Flash）集成，RAM、大容量闪存等为分立组件，特点是扩展性强、性能更高，适用于复杂嵌入式场景。

（三）CPU内存映射

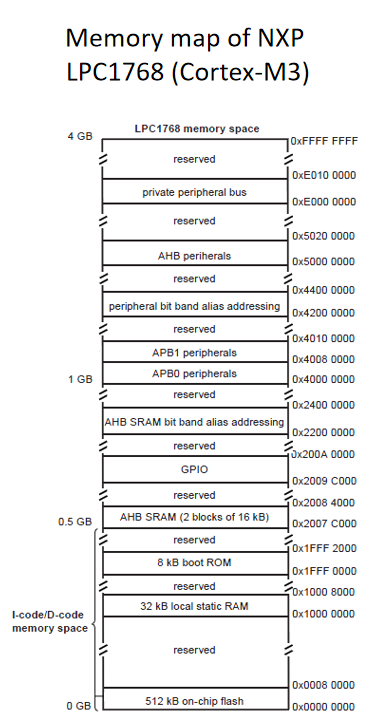

CPU通过地址总线生成2^N个不同地址（N为地址总线位数），为每个硬件设备（内存、I/O、闪存等）分配一段专属地址范围，内存映射就是描述硬件设备与地址范围关联关系的机制。例如NXP LPC1768（Cortex-M3）处理器的内存映射覆盖4GB地址空间，为片上闪存、Boot ROM、各类外设、RAM等分配了明确的地址区间，CPU通过地址访问对应硬件，是软件操作硬件的基础。

三、Bootloader：嵌入式系统的启动引导核心

Bootloader是系统上电后运行的第一个软件，其核心作用是完成硬件初始化，为Linux内核的运行准备环境，并将内核、设备树等核心组件加载到指定内存位置，是连接硬件与内核的关键桥梁。

（一）Bootloader的核心使命

处理器上电后无法直接运行复杂的Linux内核，需要明确三个关键信息：软件的存储位置、软件的访问方式、栈的存储位置，Bootloader的核心就是为处理器提供这些信息，同时完成基础硬件初始化，让系统具备运行内核的条件。

处理器上电后，程序计数器会被设置为一个默认的复位向量地址，复位向量处的软件会加载Bootloader，Bootloader再根据系统架构执行后续初始化与加载操作，是系统启动的“第一步”。

（二）两种典型的Bootloader运行场景

根据硬件架构（MCU/SoC）的不同，Bootloader的运行流程、软件存储与加载方式分为两种典型场景，覆盖了绝大多数嵌入式Linux应用场景：

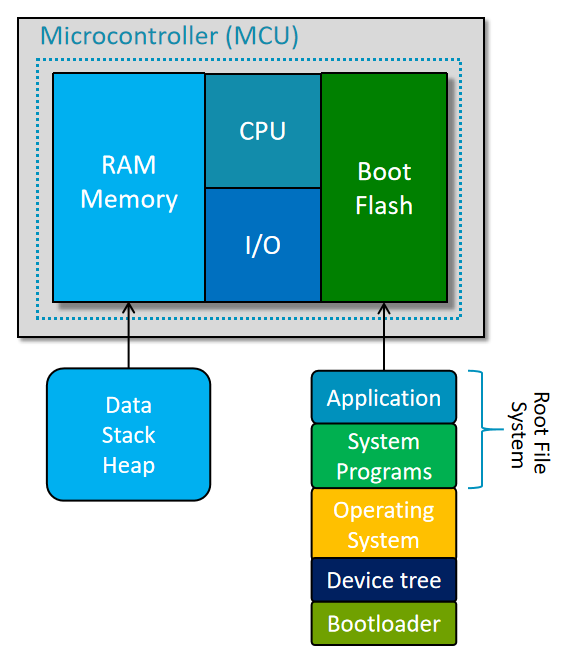

MCU场景：所有软件（Bootloader、设备树、内核、根文件系统、系统程序、应用）均存储在MCU内置的Boot Flash中，且直接在Boot Flash中运行；CPU复位向量位于Boot Flash，RAM仅用于存储数据、栈和堆，无软件加载过程，适用于简单系统。

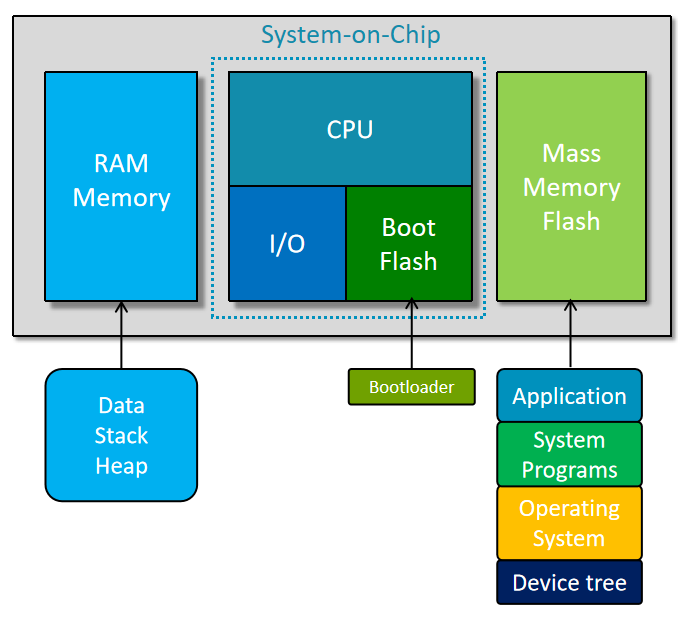

SoC场景：Bootloader单独存储在Boot Flash，复位向量同样位于Boot Flash；内核、设备树、根文件系统、系统程序和应用存储在大容量闪存中，由Bootloader加载到外部RAM中运行；RAM不仅存储数据、栈、堆，还承载所有运行中的软件，是复杂SoC系统的主流方式。

（三）SoC场景下Bootloader的典型操作流程

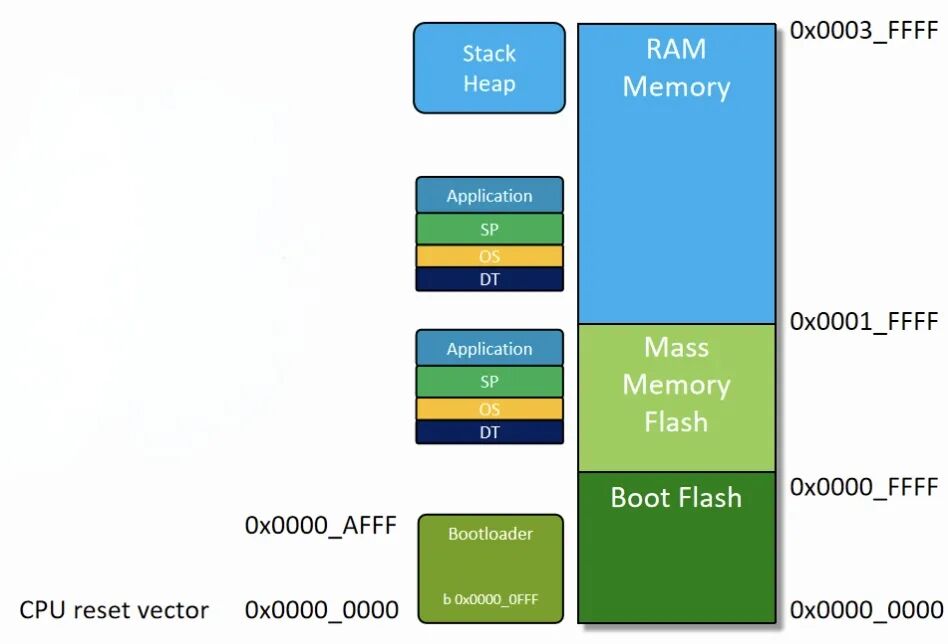

以一款典型SoC为例，其内存映射为：Boot Flash（0x0000_0000~0x0000_FFFF）、大容量闪存（0x0001_0000~0x0001_FFFF）、RAM（0x0002_0000~0x0003_FFFF），Bootloader的完整操作流程分为四个阶段：

1. 上电前：Boot Flash预加载Bootloader（指令范围0x0000_0FFF~0x0000_AFFF），大容量闪存预加载设备树（DT）、Linux内核（OS）、系统程序（SP）和应用程序；

2. 上电时：CPU从复位向量开始执行，跳转到Bootloader的第一条指令，直接在Boot Flash中运行Bootloader；

3. 引导过程中：Bootloader执行硬件初始化，包括初始化RAM内存控制器、配置CPU寄存器将栈和堆映射到RAM，随后将大容量闪存中的设备树、内核、系统程序、应用程序复制到RAM中；

4. 引导结束时：Bootloader跳转到RAM中Linux内核的第一条指令，完成自身使命，内核开始接管系统运行。

四、Linux Kernel：嵌入式系统的资源管理核心

Linux内核是基于Linux的嵌入式系统的“心脏”，负责对系统的所有硬件资源进行最优管理，为上层系统程序和应用程序提供标准化的服务接口，采用分层架构和单块式内核+可加载模块的设计模式。

（一）内核的核心服务能力

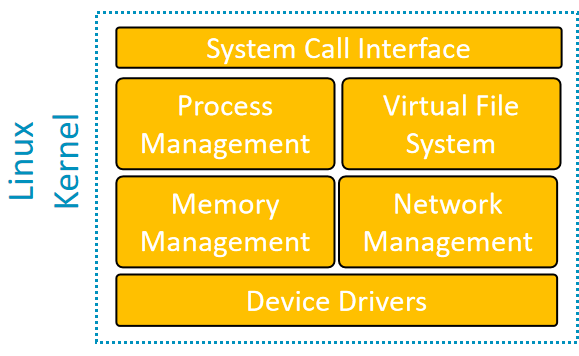

Linux内核为系统提供全方面的硬件资源管理和软件运行支撑服务，核心功能包括：

• 进程管理：进程的创建、销毁、调度，以及进程间通信（IPC）；

• 内存管理：RAM内存的分配、释放，虚拟内存的管理；

• I/O与设备驱动管理：为各类I/O外设编写设备驱动，实现软件对硬件的操作；

• 文件系统管理：支持多种文件系统，通过虚拟文件系统（VFS）为上层提供统一的文件访问接口；

• 网络管理：实现网络协议栈，支持各类网络通信；

• 系统调用接口：为用户空间的程序提供访问内核服务的标准化接口，是上层软件与内核的交互桥梁。

（二）内核的分层架构

Linux内核采用用户空间（User Space）和内核空间（Kernel Space）的分层架构，二者为相互独立的地址空间，具备明确的隔离性：

• 内核空间：运行Linux内核本身及设备驱动、可加载模块，直接操作硬件资源，是系统的核心运行层；

• 用户空间：运行系统程序和应用程序，无法直接操作硬件，需通过系统调用接口向内核发起请求，由内核完成硬件操作。

这种分层架构的核心优势是隔离性，用户空间的程序bug不会破坏内核空间的运行，保证了系统的稳定性。

（三）单块式内核+可加载模块设计

Linux内核是单块式内核，所有核心服务由一个单独的可执行程序提供，同时支持可加载内核模块（LKM），可在系统运行时动态加载/卸载模块（如新增的设备驱动），无需重新编译内核。

该设计的优势是内核核心逻辑简洁、运行效率高，可加载模块则提升了系统的可扩展性和定制性；缺点是内核空间的组件存在耦合性，单个内核组件（如存在bug的设备驱动）的故障可能导致整个系统崩溃。

五、Device Tree：内核的硬件描述工具

Linux内核要实现硬件资源的管理，首先需要明确系统中存在哪些硬件设备、硬件的参数和连接关系，设备树（Device Tree）就是为内核提供硬件描述信息的标准化工具，解决了硬件描述与内核代码解耦的问题。

（一）硬件描述的两种方式

内核获取硬件描述信息的方式分为两种，二者的效率和可维护性差异显著：

硬编码到内核：将硬件描述信息直接写入Linux内核的二进制代码中，硬件定义发生修改时，需要重新编译整个内核，开发效率低、维护成本高；

设备树文件提供：通过独立的设备树二进制文件（DTB）为内核提供硬件描述，DTB由设备树源文件（DTS）编译生成，硬件定义修改时，仅需重新编译DTS生成新的DTB，无需重新编译内核，大幅节省开发时间。

（二）设备树的核心作用

设备树是一种树形数据结构，通过节点描述嵌入式系统中的物理设备（如CPU、RAM、I/O外设、闪存等）的属性、地址、连接关系，Bootloader会将DTB加载到RAM中，内核启动时读取DTB中的硬件信息，据此初始化对应的设备驱动，完成硬件的识别和管理。设备树的核心价值是实现硬件描述与内核代码的解耦，让同一版内核可适配不同的硬件平台，提升了Linux内核的硬件适配性和可移植性。

六、System Programs：内核服务的用户层桥梁

系统程序是运行在用户空间的实用工具，其核心作用是为应用程序开发和运行提供友好的环境，简化上层程序对Linux内核服务的访问，避免应用程序直接调用系统调用接口，提升开发效率。

（一）系统程序的分类

根据功能不同，系统程序可分为六大类，覆盖了程序开发、运行、调试的全流程需求：

• 状态信息类：用于查看系统运行状态（如CPU、内存、进程状态）；

• 文件修改类：用于对文件进行创建、编辑、删除、复制等操作；

• 编程语言支持类：为各类编程语言（C/C++、Python等）提供运行环境和库支持；

• 程序加载与执行类：用于加载、运行、调试用户开发的应用程序；

• 通信类：实现系统的本地通信和网络通信；

• 应用程序辅助类：为应用程序提供各类辅助功能，如数据解析、日志记录等。

系统程序是内核与应用程序之间的“中间层”，封装了复杂的系统调用，提供简单易用的接口，是嵌入式Linux系统开发和运行的基础。

七、Application：嵌入式系统的业务功能核心

应用程序是运行在用户空间的顶层软件，其核心作用是实现嵌入式系统为终端用户提供的业务功能，是嵌入式系统的最终价值体现，根据应用场景的不同，应用程序的功能和复杂度差异显著。

嵌入式Linux的应用程序覆盖了工业、消费电子、汽车、网络设备等多个领域，典型例子包括：

• 网络设备类：网络附加存储（NAS）管理程序、网络路由器的转发与配置程序；

• 汽车电子类：车载信息娱乐系统的控制程序、车辆状态监测程序；

• 工业设备类：专业实验室设备的控制程序、工业传感器的数据采集与分析程序；

• 消费电子类：智能家电的控制程序、便携式设备的功能实现程序。

应用程序基于系统程序提供的接口开发，通过系统调用间接访问内核的硬件管理服务，无需关注底层硬件细节，实现了业务逻辑与硬件的解耦。

八、Root Filesystem：嵌入式系统的软件存储与运行容器

根文件系统是Linux内核启动时必须加载的文件系统，是嵌入式Linux系统中所有上层软件（系统程序、应用程序）的存储容器，同时为内核和应用程序提供运行环境，包含内核配置文件、初始化程序、设备文件等关键内容，其形态可根据系统需求灵活选择。

（一）根文件系统的核心作用

存储Linux内核的配置文件，为内核初始化提供参数，如设置以太网地址、配置网络参数；

包含系统第一个用户级进程init，是所有用户进程的父进程，负责启动系统程序和应用程序，构建系统的进程树；

为系统程序和应用程序提供存储路径和运行环境，是上层软件的运行基础。

（二）根文件系统的三种类型

根据嵌入式系统是否需要持久化存储数据，以及开发/运行的场景需求，根文件系统可分为三种类型：

初始RAM磁盘（initrd）：将一部分RAM划分为文件系统，适用于无需持久化存储数据的嵌入式系统，掉电后数据丢失，优点是运行速度快；

本地持久化存储：将根文件系统存储在嵌入式系统的大容量闪存等非易失性存储器中，适用于需要持久化存储数据的场景，掉电后数据不丢失；

网络存储：通过网络访问远程的根文件系统，适用于基于Linux的嵌入式系统开发阶段，方便开发人员修改和调试程序。

（三）根文件系统的典型目录结构

Linux根文件系统采用树形目录结构，各目录有明确的功能划分，是嵌入式Linux系统的标准规范，核心目录及功能如下：

目录	核心功能
/	根目录，所有目录的顶层节点
/bin	存储系统的核心二进制可执行文件
/lib	存储程序运行所需的库文件（静态/动态）
/dev	存储设备文件，是软件操作硬件的接口（如console、tty、null）
/etc	存储系统的配置文件，包含inittab、init.d等初始化配置
/proc	虚拟文件系统，实时存储系统的运行状态信息（如进程、CPU状态）
/sbin	存储系统管理类的二进制可执行文件
/tmp	存储临时文件，掉电后数据丢失
/var	存储可变数据文件，如日志、统计数据
/usr	存储用户相关的文件、程序和库
/sys	虚拟文件系统，存储系统的硬件设备和驱动信息
/media	可移动存储设备的挂载点，如U盘、SD卡

九、总结

基于Linux的嵌入式系统是一个分层协作、软硬结合的复杂系统，其核心逻辑是通过Bootloader完成启动引导，设备树为内核提供硬件描述，Linux内核作为核心实现硬件资源管理，系统程序简化内核服务访问，应用程序实现业务功能，根文件系统为所有软件提供存储与运行环境。
