一、ADC 基础概念

核心重点

1. ADC 本质：连续的模拟信号→离散的数字信号的转换，是嵌入式系统采集外部传感器（温度、电压、电流）的核心接口。
2. 两大核心特性：
   • 量程：ADC 能采集的电压范围（如 IMX6ULL 是 0~3.3V）。
   • 分辨率：数字量的精度（如 12 位 = 2^12 = 4096 级，最小分辨电压 = 3.3V/4095 ≈ 0.8mV）。
3. 常见类型：逐次逼近型（IMX6ULL 采用）、Σ-Δ 型（高精度测量）、流水线型（高速采集）。

二、逐次逼近型 ADC

核心原理

逐次逼近型 ADC 核心是 “二分查找”：

1. ADC 内部有 DAC（数模转换器）和比较器。
2. 从最高位（MSB）到最低位（LSB）依次试探：
   • 若 DAC 输出 < 输入电压 → 保留该位。
   • 若 DAC 输出 > 输入电压 → 清零该位。
3. 经过 n 次试探（n 为分辨率），得到最终数字量。

关键流程

初始化 → 校准 → 启动转换 → 等待完成 → 读取结果。

关键概念解析

2.1 量程

• 定义：ADC 输入电压的有效范围，IMX6ULL ADC 单极性输入为 0~3.3V。
• 注意：输入电压不能超过量程，否则会导致数据饱和（全为 0xFFF）或损坏芯片。

2.2 分辨率

• 定义：ADC 能分辨的最小电压变化，公式：最小分辨电压=满量程数字值量程​=212−13.3V​≈0.806mV
• IMX6ULL 支持：8/10/12 位分辨率，12 位为最高精度，博客重点讲解 12 位配置。

2.3 精度

• 区别：精度 ≠ 分辨率！精度包含误差（偏移误差、增益误差、噪声误差）。
• 校准作用：IMX6ULL 的 ADC 内置自校准功能，能消除偏移 / 增益误差，提升精度（博客代码核心实现校准）。

2.4 实际应用选择指南

应用场景	分辨率选择	关键要求
普通电压采集（电池电压）	12 位	满足精度，配置简单
高精度传感器（温湿度）	12 位 + 校准	需多次采样取平均
高速数据采集	10/8 位	降低转换时间，提升采样率

三、IMX6ULL 中的 ADC 模块

3.1 硬件配置

（1）引脚复用

IMX6ULL 的 ADC 引脚需配置为ADC 功能（而非 GPIO），以 ADC1_IN1 为例：

• 引脚：GPIO1_IO01 → 复用为 ADC1_IN1（ALT1 功能）。
• 配置函数：IOMUXC_SetPinMux/IOMUXC_SetPinConfig（与你现有 I2C 代码风格一致）。

（2）时钟配置

• IMX6ULL ADC 时钟源来自 peripheral clock（默认 66MHz）。
• 时钟分频：通过 CFG 寄存器配置，推荐分频系数 8（时钟 8.25MHz，符合 ADC 时钟要求）。

3.2 关键寄存器配置（核心）

寄存器名称	位定义	功能	实战配置
控制寄存器（ADCx_HC0）	AIEN（bit7）	转换完成中断使能	0 = 禁用中断（查询模式）
	ADCH（bit[4:0]）	采样通道选择	0b00001 = 选择 ADC1_IN1 通道
状态寄存器（ADCx_HS）	COCO0（bit0）	通道 0 转换完成标志	等待该位为 1，确认转换结束
数据寄存器（ADCx_R0）	CDATA（bit[11:0]）	12 位 ADC 转换结果存储	仅读取低 12 位，屏蔽高位无效数据
配置寄存器（ADCx_CFG）	MODE（bit[4:2]）	ADC 分辨率选择	0b010 = 12 位分辨率
	ADICLK（bit[6:5]）	ADC 时钟源选择	0b11 = 异步时钟源
	CLK_DIV（bit[1:0]）	输入时钟分频系数	0b11 = 8 分频（适配 ADC 时钟要求）
通用控制寄存器（ADCx_GC）	CAL（bit7）	ADC 自校准启动	1 = 启动内部自校准流程
	ASYNC_CLK_EN（bit6）	异步时钟使能	1 = 使能 ADC 异步时钟
	SW_START（bit0）	软件触发转换	1 = 软件启动 ADC 转换
通用状态寄存器（ADCx_GS）	CALF（bit1）	自校准失败标志	0 = 校准成功；失败时写 1 清零标志

四、ADC驱动代码实现

4.1 ADC 初始化函数 adc_init

功能：引脚配置 → 寄存器配置 → ADC 自校准

int adc_init(ADC_Type * base)
{
    // 1. 配置引脚为 ADC 功能
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO01_GPIO1_IO01, 1);
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01, 0x10b0);

    // 2. 关闭通道0，防止配置时误触发转换
    base->HC[0] &= ~(1 << 0);

    // 3. 配置分辨率+时钟分频：12位 + 8分频
    base->CFG = (0x2 << 2) | (0x3 << 0);

    // 4. 选择软件触发转换
    base->GC = (0x01 << 0);

    // 5. 清除校准失败标志
    base->GS |= (0x01 << 1);

    // 6. 启动自校准
    base->GC |= (0x01 << 7);

    // 7. 等待校准完成
    while(base->GC & (1 << 7));

    // 8. 判断校准是否成功
    if(base->GS & (1 << 1))
        return -1;

    return 0;
}

• 引脚配置

  • GPIO1_IO01 配置为 ALT1 → 复用为 ADC1_IN1 通道
  • 0x10b0 为 ADC 输入推荐电气配置

• HC [0] 关闭通道先清空通道使能位，保证配置安全。

• CFG 寄存器配置

  • bit4~bit2 = 0x2 → 12 位分辨率
  • bit1~bit0 = 0x3 → 8 分频时钟

• GC 寄存器配置

  • bit0 = 1 → 软件触发转换
  • bit7 = 1 → 启动 ADC 自校准

• GS 状态寄存器

  • bit1 为校准失败标志
  • 校准后若为 1 → 初始化失败

4.2 ADC 读取函数 adc_read

功能：启动转换 → 等待完成 → 读取 12 位结果

unsigned short adc_read(ADC_Type * base)
{
    unsigned short adc_value = 0;

    // 1. 选择ADC通道（0x1f为内部通道，可改为外部通道）
    base->HC[0] |= (0x1f << 0);

    // 2. 启动转换
    base->HC[0] = (0x1 << 0);

    // 3. 等待转换完成标志
    while(!(base->HS & (1 << 0)));

    // 4. 读取低12位有效数据
    adc_value = base->R[0] & 0xfff;

    return adc_value;
}

• HC [0] 通道选择0x1f：内部温度传感器通道若使用外部 ADC1_IN1，改为 0x01

• 启动转换向 HC[0] 的 bit0 写 1 → 软件启动转换

• HS 状态寄存器bit0 = 1 表示 转换完成循环等待直到该位置 1

• R [0] 结果寄存器只取低 12 位有效数据 → 0xfff 屏蔽高位结果范围：0 ~ 4095

4.3 main.c函数

int main(void)
{
    // 定义变量存储ADC原始数据
    unsigned short data = 0;

    // ==================== 1. 系统基础资源初始化 ====================
    system_irq_init();   // 初始化中断控制器
    clk_init();          // 初始化系统时钟
    led_init();          // LED初始化（可选，用于状态指示）
    beep_init();         // 蜂鸣器初始化（可选）
    key_irq_init(gpio1_io18_handler); // 按键中断初始化
    gpt1_init();         // 定时器初始化
    uart_init(UART1);    // 串口初始化（用于打印结果）
    i2c_init(I2C1);      // I2C初始化（根据需求可选）

    // ==================== 2. ADC初始化 ====================
    int flag = adc_init(ADC1);

    // ==================== 3. 循环采样、打印电压 ====================
    while(1)
    {
        // 若ADC初始化成功，才执行采样
        if(!flag)
        {
            // 读取ADC原始数据（0~4095）
            data = adc_read(ADC1);

            // 计算公式：实际电压 = 原始数据 * 330 / 4095
            // 330 = 3.3V * 100，用于保留两位小数
            unsigned int adc_value = data * 330 / (4096 - 1);

            // 串口打印：原始数据 + 实际电压（保留两位小数）
            printf("data = 0x%x  value = %d.%02d\r\n", data, adc_value / 100, adc_value % 100);

            // 每隔3秒采样一次
            delay_ms(3000);
        }
    }

    return 0;
}

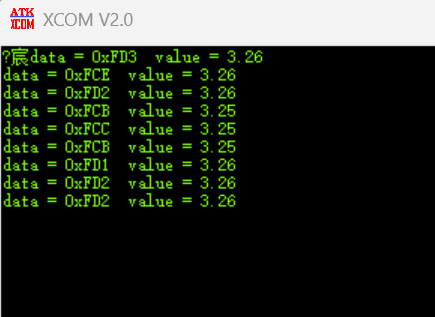

运行结果：程序下载到开发板后，串口助手会输出传感器的实时电压约为 3.3V

五、学习总结

ADC 配置完整思路流程

1. 引脚配置：将 GPIO1_IO01 复用为 ADC 功能，并配置电气属性。
2. 关闭通道：清空 HC [0] 启动位，防止配置时误触发转换。
3. 核心参数配置：通过 CFG 寄存器设置 12 位分辨率 + 8 分频时钟。
4. 触发模式配置：通过 GC 寄存器配置为软件触发转换。
5. 校准准备：清空 GS 寄存器的校准失败标志位。
6. 启动自校准：置位 GC 寄存器校准位，启动 ADC 内部校准。
7. 等待校准完成：循环等待校准位硬件自动清零。
8. 校准结果判断：检查校准失败标志，判断初始化是否成功。
9. 通道选择：读取时配置 HC [0] 选择 ADC 采集通道。
10. 启动转换：软件置位启动位，开始 AD 转换。
11. 等待完成：查询 HS 寄存器状态，等待转换结束。
12. 读取结果：从 R [0] 寄存器读取低 12 位有效采样数据。

ADC 配置先引脚、再时钟分辨率、必须校准，采集时选通道、软启动、等完成、读数据，核心就是寄存器的正确配置与状态判断。

ADC 学习重点总结

1. 核心原理：ADC 完成模拟电压到数字量的转换，i.MX6ULL 采用 12 位逐次逼近型结构。
2. 关键步骤：引脚复用 → 寄存器配置 → 自动校准 → 软件触发 → 结果读取。
3. 寄存器核心：CFG（分辨率 / 时钟）、GC（触发 / 校准）、HC [0]（通道 / 启动）、HS（完成标志）、R [0]（数据）。
4. 必备操作：ADC 必须执行自校准才能保证采集精度。
5. 采集流程：选择通道 → 启动转换 → 等待完成 → 读取有效数据。
6. 实战要点：12 位 ADC 结果范围 0~4095，对应 0~3.3V 电压，可通过公式换算实际电压。
