在电力系统尤其是充电桩设备的安全防护中，剩余电流传感器是实现漏电检测与保护的核心器件，其精度、响应速度、兼容性直接决定了设备的安全性能。珠海芯森电子推出的 FR1D 6 C02 B 型剩余电流传感器，凭借多波形检测、宽温适配、高绝缘耐压等特性，成为隔离式交直流漏电流检测、充电桩专用 B 型剩余电流保护模组的优质选择。本文将从产品核心特性、关键参数、应用要点等方面，对这款传感器进行全面技术解析，为工程选型与实际应用提供参考。

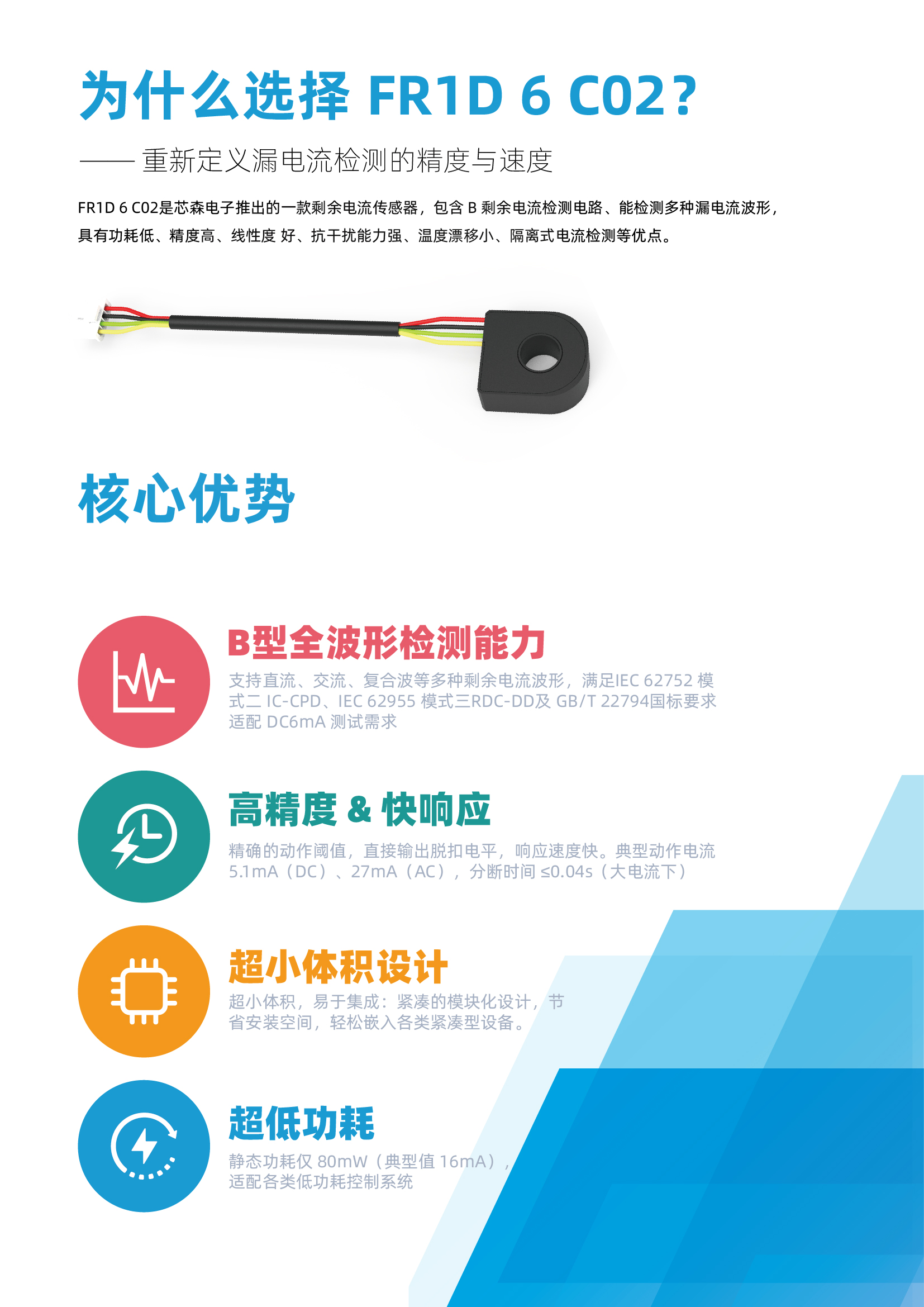

一、产品核心优势：适配多场景的高可靠性设计

FR1D 6 C02 作为一款专为漏电流检测设计的 B 型剩余电流传感器，在设计与性能上兼顾了实用性与专业性，核心优势集中体现在以下几方面：

1. 多波形精准检测，适配国标与国际标准支持直流平滑波（DC_SM）、交流波（AC）、不同角度脉动波（A0°/A90°/A135°）、2PDC/3PDC、IC CPD、1kHz F 复合波等多种漏电流波形检测，满足 IEC 62752 模式二 IC-CPD、IEC 62955 模式三 RDC-DD 充电桩相关剩余电流测试要求，同时在 GB/T 22794 基础上适配 DC6mA 测试需求，覆盖交直流漏电检测全场景。
2. 超小体积 + 宽电压 / 温域，安装与环境适配性强采用超小体积设计，便于在充电桩、小型电力设备等空间受限场景中安装；可适配 120V、250V、380V 电力系统，单相 / 三相均可使用，供电电压为 4.75~5.25Vdc，满足工业设备常规供电需求。工作温度范围达 - 40℃~+85℃，存储温度 - 40℃~90℃，能适应户外、工业厂房等恶劣温环境，温度漂移小，性能稳定。
3. 低功耗 + 高绝缘，安全与节能兼顾静态功耗典型值 16mA、额定 80mW，属于低功耗器件，降低设备整体能耗；输入对输出工频耐压达 4000V/60s（输入为漆包线 / 带绝缘皮电缆时），超高绝缘耐压参数有效避免高低压侧击穿，保障设备与人员安全。
4. 快速响应 + 智能运算，漏保更及时具备漏电直接输出脱扣电平的特性，搭配精确的动作阈值与智能运算方法，响应速度快，能在漏电流超过阈值时及时触发保护，减少漏电事故危害。

二、关键技术参数：读懂漏保的核心性能指标

剩余电流传感器的动作电流、动作时间是决定漏保效果的核心参数，同时电气参数也直接影响设备适配与稳定运行，以下为 FR1D 6 C02 的关键参数详解，也是工程选型的核心参考依据。

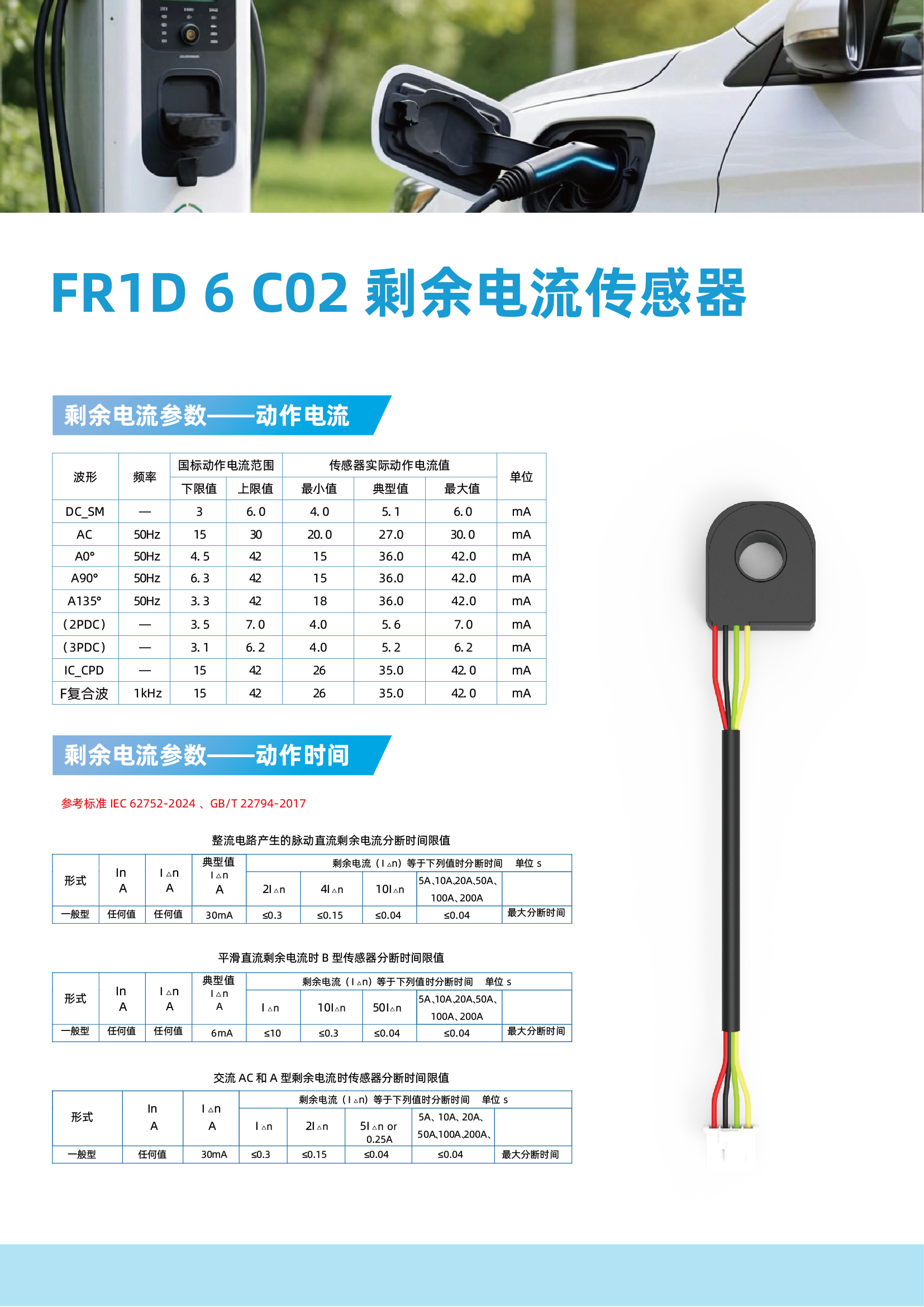

1. 动作电流：多波形下的精准阈值

动作电流指传感器触发保护的漏电流临界值，FR1D 6 C02 在不同波形下的实际动作电流均严格控制在国标上下限范围内，兼顾精度与合规性，核心波形动作电流如下（50Hz 为主，除特殊标注）：

• 直流平滑波（DC_SM）：最小值 4.0mA，典型值 5.1mA，最大值 6.0mA，精准适配 DC6mA 国标测试需求；
• 交流波（AC）：最小值 20.0mA，典型值 27.0mA，最大值 30.0mA，匹配常规交流漏电保护阈值；
• 脉动波 / 复合波（A0°/A90°/IC CPD/F 复合波等）：实际动作电流最大值均为 42.0mA，典型值 35~36mA，覆盖充电桩等场景的复杂漏电波形。

2. 动作时间：分级响应，兼顾安全与供电稳定性

动作时间即漏电流达到阈值后传感器的分断响应时间，FR1D 6 C02 按漏电流倍数分级设计响应时间，漏电流越大，响应时间越短，既避免微小漏电流频繁跳闸影响供电，又能在大漏电流时快速切断电路，核心时间指标如下：

• 直流平滑波（6mA）：额定值下≤10s，10 倍额定值（60mA）≤0.3s，50 倍额定值（300mA）≤0.04s；
• 交流波（30mA）：额定值下≤0.3s，2 倍额定值（60mA）≤0.15s，5 倍及以上额定值≤0.04s；
• 整流脉动直流波（30mA）：与交流波分级响应时间一致，适配充电桩整流回路的脉动漏电场景。

3. 通用电气参数：保障设备兼容与稳定运行

除核心漏保参数外，通用电气参数决定了传感器与主控系统的适配性，需重点关注以下几点：

• 电源要求：供电纹波要求低，电源输出能力需 > 200mA，VDD 引脚建议外接 40A 以上 TVS 瞬态抑制二极管（如 SMAJ5.0A），提升抗干扰能力；
• 输出电平：低电平 0~0.01Vdc，高电平为 VDD±5%，输出驱动电流≤5mA，无需额外限流即可与 MCU 对接；
• 温升控制：温升≤25K，避免高温下性能衰减，保障长期稳定运行。

三、实际应用要点：接线、自检与校准规范

一款优质的传感器，需配合规范的应用操作才能发挥最佳性能，FR1D 6 C02 在引脚接线、上电自检、清零校准等方面有明确的操作要求，也是实际工程中容易忽视的关键点。

1. 引脚接线：4 引脚极简设计，明确功能防接错

传感器采用 A2512H-4P 端子（或同类端子），仅 4 个引脚，输出线长可定制，引脚功能与接线要求清晰，核心要点：

• PIN1（VDD）：5VDC±0.25Vdc 供电输入，需保证电源输出能力 > 200mA；
• PIN2（GND）：模块地，与主控系统共地，保证电平参考一致；
• PIN3（TRIP）：动作输出引脚，漏电超阈值时输出高电平，否则为低电平，内部已串联 1k 限流电阻，直接接 MCU 即可；
• PIN4（TEST）：清零 & 自检输入引脚，为核心操作引脚，需严格按规范触发。

2. 上电自检与清零：必须执行的操作流程

FR1D 6 C02上电后必须进行自检与清零，否则无法保证检测精度，甚至可能出现误判，自检流程需遵循严格的时序要求，核心步骤与时间参数：

1. 上电等待（t1）：上电完成后等待≥1s，让模块电源稳定；
2. 触发自检（t2）：将 TEST 引脚对地短接 0.6~1.2s，触发清零与自检功能；
3. 清零等待（t3）：断开 TEST 短接后，等待 380~450ms，让模块完成清零校准；
4. 自检响应（t4）：模块自检过程中，TRIP 引脚会输出 200~400ms 的高电平，待 TRIP 翻转为低电平后，自检完成，模块进入正常检测状态。

重要注意事项：自检校准过程中（t1+t2+t3+t4），严禁闭合主回路开关，防止线路中原有剩余电流干扰清零与自检，导致精度偏移；待 TRIP 引脚电平恢复低电平后，再进行主回路正常操作。

3. 系统适配：跨电压电平转换与电路防护

若主控系统非 5V 供电，需对 CLK&CHK 管脚采用 N-Channel MOS 进行电平转换，避免电平不匹配导致模块损坏或信号误判；同时，传感器输出驱动电流≤5mA，与 MCU 对接时无需额外增加限流电阻，简化电路设计。

四、应用领域：聚焦漏电流保护的核心场景

FR1D 6 C02 的性能设计高度贴合工业与民用电力设备的漏保需求，核心应用场景集中在隔离式直流 / 交流漏电流检测与充电桩专用 B 型剩余电流保护模组，具体包括：

1. 新能源汽车交直流充电桩（含家用壁挂桩、商用快充桩），适配 IEC 62752/IEC 62955 充电桩漏保标准；
2. 工业三相 / 单相电力设备的漏电流监测与保护；
3. 智能家居、楼宇配电的隔离式漏保模块；
4. 其他需要 B 型多波形漏电流检测的电力电子设备。

注：若用于 IEC62955 模式三充电桩的剩余直流检测，该模块需特殊定做，选型时需提前与厂商确认。

五、选型与使用总结

FR1D 6 C02 剩余电流传感器凭借多波形检测、宽温宽压适配、高绝缘耐压、低功耗等特性，成为充电桩、工业电力设备漏保的优质选型，在实际选型与使用中，需重点关注以下几点：

1. 确认应用场景的波形需求，若为模式三充电桩直流检测，需定制专用版本；
2. 严格遵循供电要求，保证电源输出能力 > 200mA，做好 VDD 引脚的瞬态防护；
3. 上电后必须按时序执行自检与清零操作，避免精度偏移；
4. 非 5V 主控系统需做好电平转换，保证信号正常传输。

在电力设备安全防护日益严格的背景下，剩余电流传感器的选型不仅要关注参数合规性，更要兼顾实际应用场景的适配性。FR1D 6 C02 从设计到参数均围绕交直流漏保核心需求展开，其标准化的引脚设计、简单的操作流程，也降低了工程集成的难度，为设备安全防护提供了高可靠性的解决方案。

免责声明：本文所涉技术参数均来自珠海芯森电子 FR1D 6 C02 剩余电流传感器规格书，实际应用需以厂商最新规格书与产品实物为准，本文仅为技术解析与选型参考，不构成产品采购建议。
