基于51单片机的温度控制直流电机转速proteus仿真设计，有程序工程文件以及参考代码，需基于单片机的温度控制系统。达到一定温度启动电机，电机转速随温度升高而提高，低于一定温度电机停止转动，资料齐全，程序源码，仿真，参考文档。

在电子设计领域，利用单片机实现各种智能控制是常见且有趣的应用。今天咱们就来讲讲基于51单片机的温度控制直流电机转速的Proteus仿真设计，这不仅能帮你深入理解单片机的应用，还能在实际项目中有一定借鉴意义。

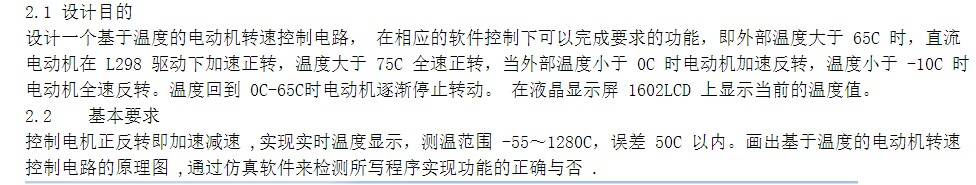

项目需求分析

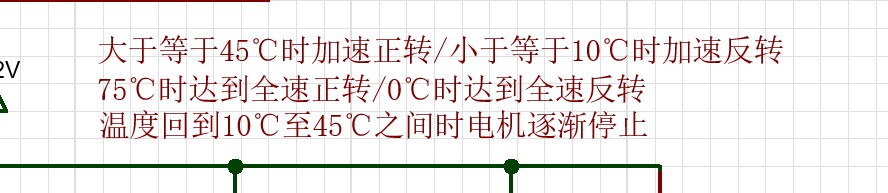

这个项目的核心需求是构建一个基于单片机的温度控制系统。简单来说，就是当温度达到一定数值时，电机要启动，而且随着温度升高，电机转速得跟着提高；当温度低于一定值，电机就得停止转动。为了实现这个目标，我们需要结合51单片机、温度传感器、直流电机以及Proteus仿真软件。

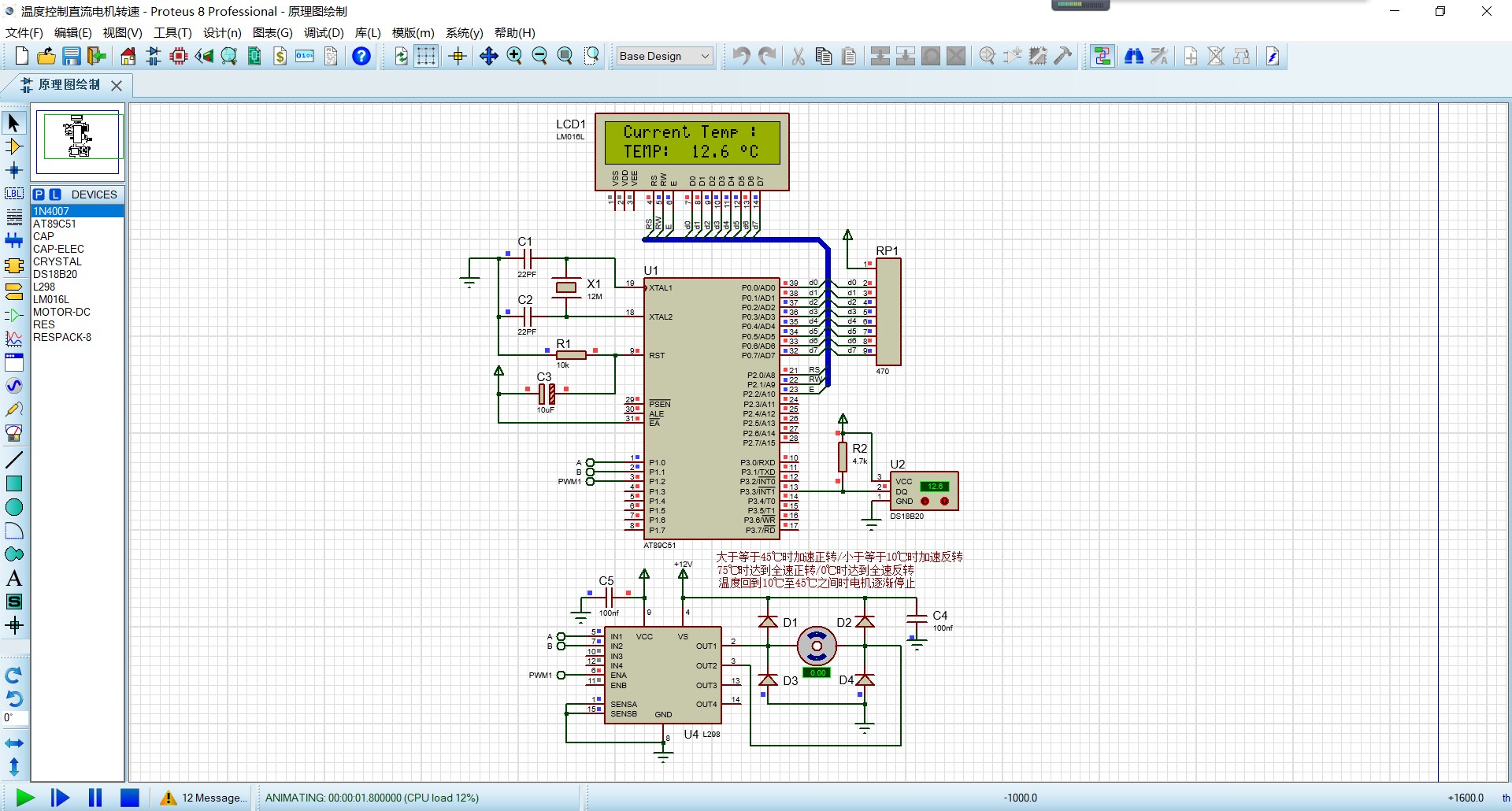

Proteus仿真搭建

在Proteus软件中，我们要搭建一个模拟实际电路的环境。首先，放置51单片机芯片，这是整个系统的“大脑”，负责处理各种数据和发出控制指令。接着，添加温度传感器，比如DS18B20，它能实时感知环境温度，并将温度数据转换为电信号传给单片机。然后，放置直流电机，这是我们的执行部件，根据单片机传来的信号调整转速。此外，还需要一些电阻、电容等辅助元件来确保电路稳定工作。

比如下面是简单的电路连接示意（这里仅为示意，实际需在Proteus中精确连接）：

// 假设P1.0连接温度传感器数据引脚
// P2.0 - P2.1连接直流电机控制引脚
sbit DQ = P1^0;
sbit IN1 = P2^0;
sbit IN2 = P2^1;

上述代码定义了几个关键引脚，DQ 用于和温度传感器通信获取温度数据，IN1 和 IN2 则用来控制直流电机的转动方向和速度。

程序设计

温度数据获取

温度传感器DS18B20采用单总线协议与单片机通信。我们得编写代码来初始化传感器、发送指令读取温度数据。下面是一段初始化DS18B20的代码片段：

bit init_ds18b20(void)
{
    bit presence;
    DQ = 1;
    _nop_();
    _nop_();
    DQ = 0;
    delay(480);
    DQ = 1;
    delay(60);
    presence = DQ;
    delay(420);
    return(presence);
}

这里，先拉高DQ引脚，短暂延时后拉低，保持一段时间以发出复位脉冲，再拉高等待传感器回应。通过读取DQ引脚电平判断传感器是否存在（presence）。

电机控制

根据获取到的温度数据，我们要控制电机转速。可以利用PWM（脉冲宽度调制）技术来实现。简单来说，通过改变输出脉冲的占空比就能调整电机两端的平均电压，从而改变转速。

void motor_control(unsigned char speed)
{
    if(speed > 0)
    {
        IN1 = 1;
        IN2 = 0;
        // 这里简单模拟PWM控制，实际需精确计算和定时
        for(int i = 0; i < speed; i++)
        {
            DQ = 1;
            delay(10);
            DQ = 0;
            delay(10);
        }
    }
    else
    {
        IN1 = 0;
        IN2 = 0;
    }
}

这段代码中，如果速度 speed 大于0，就设置电机正转（IN1 = 1，IN2 = 0），并且通过简单循环模拟PWM控制电机转速。如果速度为0，就停止电机（IN1 = 0，IN2 = 0）。

主程序逻辑

主程序负责整合温度获取和电机控制的功能。不断读取温度数据，根据设定的温度阈值来决定电机是否启动以及转速。

void main()
{
    unsigned int temperature;
    while(1)
    {
        if(init_ds18b20())
        {
            temperature = read_temperature();
            if(temperature >= 30) // 假设30度为启动温度
            {
                unsigned char speed = (temperature - 30) * 2; // 简单计算转速
                motor_control(speed);
            }
            else
            {
                motor_control(0);
            }
        }
        delay(1000); // 每秒读取一次温度
    }
}

在主循环中，先初始化温度传感器，如果成功就读取温度。当温度大于等于30度时，根据超出的温度计算电机转速并控制电机；温度低于30度则停止电机。通过 delay(1000) 实现每秒读取一次温度。

总结

通过这次基于51单片机的温度控制直流电机转速Proteus仿真设计，我们实现了一个简单但实用的温度控制系统。从电路搭建到程序编写，每个环节都紧密相连。项目提供了完整的程序工程文件以及参考代码，还有相关参考文档，无论是初学者学习单片机应用，还是有经验的开发者寻找新思路，都具有一定价值。希望大家能从中获取灵感，在自己的电子设计项目中灵活运用。
