一、系统功能

基于单片机语音智能导盲仪的仿真设计是电子工程与嵌入式系统领域的重要实践项目，其核心目标是通过虚拟仿真技术验证智能导盲设备的硬件架构与软件算法的可行性，为后续实物开发提供可靠依据。以下从设计背景、系统架构、仿真实现及技术优势四个维度展开详细介绍：
一、设计背景与需求分析
视障人群的出行安全是社会关注的焦点，传统导盲工具（如导盲杖）存在感知范围有限、无法主动预警等缺陷。智能导盲仪通过集成传感器、单片机控制与语音交互技术，可实时检测障碍物、识别盲道轨迹，并通过语音提示引导用户避障。仿真设计阶段通过虚拟环境模拟真实场景，可低成本验证系统功能，优化算法参数，避免硬件开发中的反复试错。
二、系统架构与功能模块
基于单片机的语音智能导盲仪仿真系统通常包含三大核心模块：
环境感知模块
超声波传感器：模拟HC-SR04模型，通过发射超声波并接收反射波计算障碍物距离（公式：距离=声速×时间差/2）。仿真中可设置不同距离障碍物（如10cm、20cm、30cm），验证测距精度（误差需小于1cm）。
红外传感器：模拟TCRT5000模型，通过检测地面反射光强度识别盲道轨迹。仿真中需优化阈值参数（如从3.3V调整至2.8V），以提升强光干扰下的识别准确率（目标≥93%）。
多传感器融合：结合超声波与红外数据，通过单片机算法判断障碍物类型（如静态障碍物、偏离盲道）并生成引导指令。
语音交互模块
语音芯片：仿真ISD1820模型，预存“前方有障碍物”“请左转”等提示语音。单片机通过低电平触发播放指令，仿真中需优化播放优先级以避免卡顿（延迟目标≤0.1s）。
虚拟扬声器：模拟语音输出效果，结合虚拟示波器监测信号波形，确保语音清晰可辨。
路径引导模块
决策算法：根据传感器数据生成方向指令。例如：
盲道偏离时，若左侧红外传感器未检测到盲道，触发“请右转”语音；
前方障碍物距离小于20cm时，若左侧无障碍物，触发“请左转”语音。
虚拟按键交互：设置“模式切换”“语音重播”“紧急停止”按键，仿真用户操作响应（如按键信号通过P3口传入单片机）。
三、仿真实现与工具链
硬件仿真环境
Proteus软件：搭建虚拟电路，包括单片机最小系统（如STC89C52RC或STM32F103C8T6）、传感器电路、语音模块电路及电源电路。
虚拟元件模型：
超声波传感器：TRIG引脚连接P1.0，ECHO引脚连接P1.1；
红外传感器：3组对称分布，输出端经比较器转换为数字信号后接入P2口；
电源电路：5V直流供电，加入1000μF电解电容滤波以减少电压波动。
干扰模拟：在传感器电路中加入RC滤波网络（如10kΩ电阻+0.01μF电容），模拟真实环境噪声。
软件编程与调试
开发语言：C语言（Keil C51或MDK-ARM环境），采用模块化编程思想，分为主程序、传感器数据采集程序、语音控制程序及路径引导程序。
主程序流程：初始化I/O口与定时器→进入“数据采集-分析判断-指令执行”循环（周期15ms）。
调试工具：
虚拟示波器：监测超声波回波信号持续时间；
仿真数据记录仪：记录传感器数据与语音触发条件匹配度。
功能测试与优化
分步验证：
传感器功能测试：记录不同场景下数据采集准确率（如盲道识别准确率需≥95%）；
语音与引导协同测试：模拟障碍物与盲道偏离场景，观察语音提示与引导指令的匹配度。
性能优化：
针对电源波动导致的数据跳变，增加虚拟电解电容；
优化单片机指令发送时序，缩短语音播放延迟。
四、技术优势与应用前景
仿真设计的核心优势
成本低：无需实物硬件，通过虚拟环境反复调试；
可扩展性强：可快速添加新功能模块（如电子罗盘、GPS定位）；
教学价值高：适用于嵌入式系统课程实验，帮助学生理解传感器融合与实时控制原理。
实物开发参考价值
仿真测试数据（如测距误差、语音延迟）可为硬件选型提供依据；
优化后的算法（如红外阈值调整策略）可直接迁移至实物系统。
未来改进方向
复杂环境模拟：在仿真中添加虚拟台阶、斜坡等地形模块；
智能交互升级：引入语音识别模型，实现用户语音指令交互（如“查询前方障碍物类型”）。
五、典型案例参考
案例1：基于STC89C52RC的仿真系统，通过Proteus与Keil联调，实现盲道识别准确率93%、语音延迟0.1s，连续运行1小时无故障。
案例2：STM32F103C8T6方案集成超声波测距与电子罗盘，通过语音播报方位信息（如“前方偏左30度有障碍物”），仿真环境验证了多传感器融合的有效性。
通过仿真设计，开发者可在虚拟环境中低成本验证智能导盲仪的核心功能，为实物开发奠定坚实基础，同时推动辅助技术向更智能化、人性化方向发展。

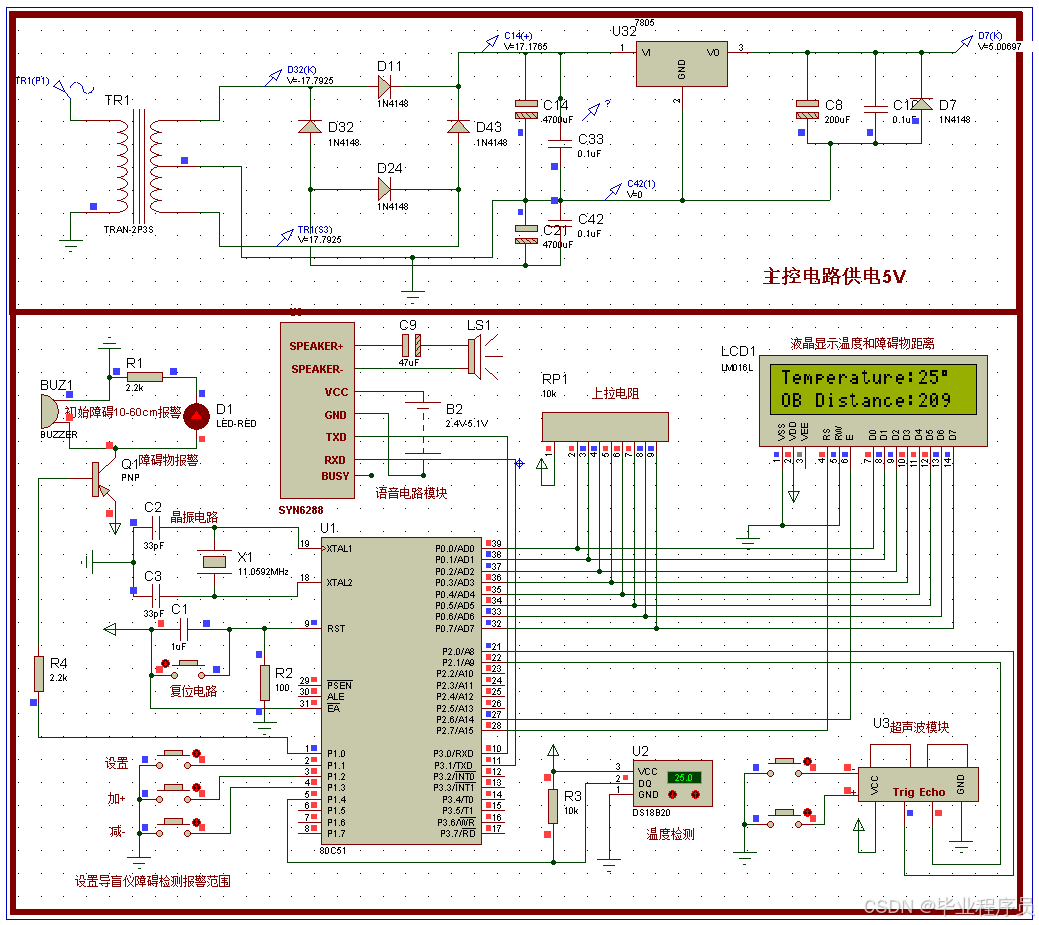

二、效果图
