前言

在上一期蓝牙控制中，我们实现了手机在几米范围内控制小灯。但如果你想在公司控制家里的设备，或者想用小爱同学/Siri语音控制，蓝牙就无能为力了。
这时我们需要 Wi-Fi模块。本文将以性价比极高的 ESP-01S 为例，带你理解Wi-Fi通信原理，配置AT指令，并接入 巴法云（Bemfa Cloud），最终利用STM32实现远程控制。

第一部分：核心原理深度剖析

1.1 什么是ESP-01S？

ESP-01S 是基于 ESP8266 芯片的微型模组。

不仅仅是模块：与蓝牙HC-05不同，ESP8266本身就是一颗性能强大的32位MCU。它内部集成了完整的 TCP/IP 协议栈。
工作方式：我们通常使用“AT指令固件”版本。此时，STM32通过串口告诉ESP-01S：“连上路由器的Wi-Fi”、“连上那个云服务器”，剩下的复杂网络握手都由ESP-01S内部自动完成。

1.2 三种工作模式

Station模式（STA）：（本项目使用）
- 模块像手机一样连接家里的路由器。连接后，模块就有了IP地址，可以访问互联网。
AP模式（Access Point）：
- 模块自己建立一个Wi-Fi热点，手机连上它。类似于“手机开热点”。
STA + AP模式：同时具备以上两种功能。

1.3 什么是“上云”与MQTT协议？

为了实现远程控制，手机和单片机不能直接对话（因为它们在不同的局域网）。它们需要一个中间人——云服务器（MQTT Broker）。
我们采用物联网最主流的 MQTT协议，它的核心机制是 发布/订阅（Pub/Sub）：

Topic（主题）：相当于一个“信箱”，比如 Light001。
发布者（手机）：向 Light001 信箱投递信件（发送指令“开灯”）。
订阅者（ESP-01S）：一直关注着 Light001 信箱，一旦有新信件，立马取出来执行。

第二部分：硬件准备与云平台创建

2.1 硬件避坑指南（至关重要！）

ESP-01S 非常“娇气”，新手90%的问题出在电源上：

电压：必须接 3.3V！接5V瞬间烧毁。
电流：Wi-Fi发送瞬间电流可达300mA以上。严禁直接使用USB-TTL的3.3V引脚供电（通常电流不足导致模块无限重启）。建议使用独立的LDO（如AMS1117-3.3）供电。
引脚：
- VCC/GND：3.3V电源。
- RX/TX：接单片机/TTL。
- EN (CH_PD)：使能引脚，必须接3.3V模块才工作（ESP-01S通常内部已上拉，但ESP-01老版本必须手动接）。

2.2 注册巴法云（Bemfa Cloud）

为了降低入门难度，我们选择 巴法云（无需复杂的鉴权算法，适合单片机AT指令操作）。

巴法科技&巴法云-巴法设备云-巴法物联网云平台

访问巴法云官网注册登录。
进入控制台，获取 私钥 (UID)（非常重要，这是你的身份ID）。
新建主题：
- 主题名：LED001
- 类型：MQTT设备

第三部分：AT指令初始化与联网测试

在写代码前，先用 USB-TTL 连接wifi模块，通过串口助手手动发送指令，验证流程。

波特率：默认通常是 115200。

3.1 基础配置流程

测试指令
- 发送：AT
- 返回：OK
设置工作模式为STA
- 发送：AT+CWMODE=1
- 返回：OK

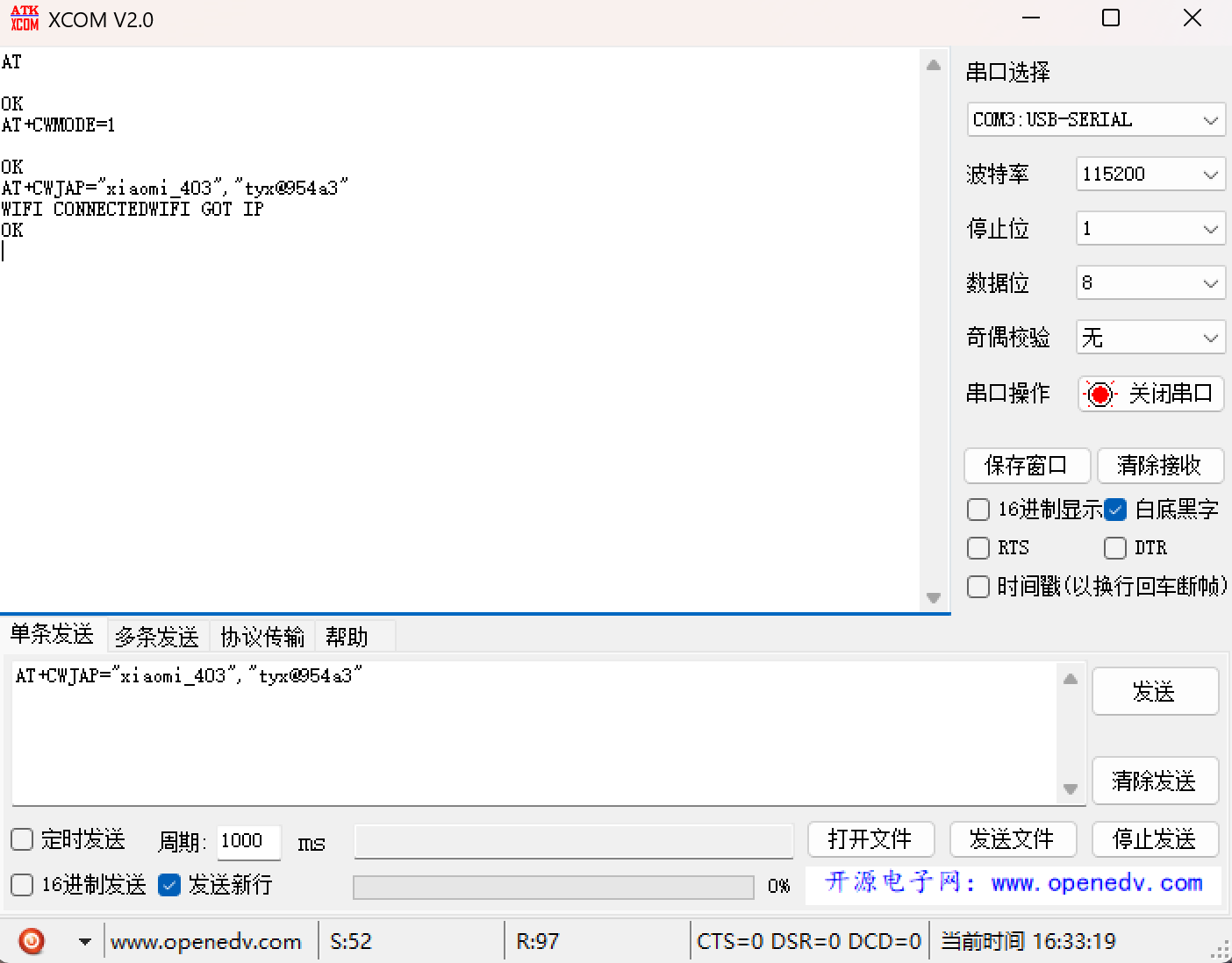

连接家里的Wi-Fi
- 发送：AT+CWJAP="你的WiFi名称","你的WiFi密码"
- 返回：WIFI CONNECTED -> WIFI GOT IP （看到这个说明联网成功！）

3.2 连接云服务器（建立TCP连接）

我们要连接巴法云的MQTT服务器：

地址：bemfa.com
端口：8344 (TCP端口)

建立TCP连接
- 发送：AT+CIPSTART="TCP","bemfa.com",8344
- 返回：CONNECT -> OK
开启透传模式（关键步骤）
- 发送：AT+CIPMODE=1
- 返回：OK
- 解释：开启后，我们发的数据直接给服务器，不需要每次都输指令。
开始发送数据
- 发送：AT+CIPSEND
- 返回：>
- 此时，串口助手不再解析AT指令，而是把你发的内容全部发给服务器。

3.3 发送MQTT订阅指令

根据巴法云API，我们需要发送一条特定的字符串来订阅主题。
指令格式：cmd=1&uid=你的私钥&topic=LED001

操作：在串口助手发送上述字符串（注意末尾加回车换行）。
现象：如果你去巴法云控制台尝试推送消息，串口助手应该能收到数据！

第四部分：STM32CubeMX 配置

我们将手动操作转化为代码。使用 USART1 连接 ESP-01S，USART2 作为调试打印（连接电脑看日志），PC13 控制LED。

RCC：HSE -> Crystal/Ceramic。
USART1 (连ESP-01S)：
- Baud Rate: 115200 (与模块一致)。
- 开启 NVIC 中断。
USART2 (连电脑调试)：
- Baud Rate: 115200。
GPIO：PC13 -> Output (LED)。
生成代码。

第五部分：代码编写 (核心逻辑)

由于Wi-Fi连接需要时间，我们不能在中断里写死循环。推荐使用“发送指令 -> 等待响应”的模式。

5.1 简单的发送函数封装 (main.c)

#include <string.h>
#include <stdio.h>

// 发送AT指令并等待（简化版，实际项目建议配合定时器和中断解析）
void ESP_Send_Cmd(char* cmd, int wait_time)
{
    HAL_UART_Transmit(&huart1, (uint8_t*)cmd, strlen(cmd), 0xFFFF);
    HAL_Delay(wait_time); // 简单延时等待模块处理
}

5.2 初始化连接逻辑 (在 main 函数 while(1) 之前)

/* USER CODE BEGIN 2 */
printf("System Init...\r\n");

// 1. 复位模块
ESP_Send_Cmd("AT+RST\r\n", 2000);

// 2. 设置模式
ESP_Send_Cmd("AT+CWMODE=1\r\n", 500);

// 3. 连接WiFi (注意转义字符 \" )
// 请替换为你的实际账号密码
ESP_Send_Cmd("AT+CWJAP=\"HomeWiFi\",\"12345678\"\r\n", 5000);

// 4. 连接巴法云
ESP_Send_Cmd("AT+CIPSTART=\"TCP\",\"bemfa.com\",8344\r\n", 2000);

// 5. 开启透传
ESP_Send_Cmd("AT+CIPMODE=1\r\n", 500);
ESP_Send_Cmd("AT+CIPSEND\r\n", 500);

// 6. 发送MQTT订阅报文 (登录并订阅)
// 格式: cmd=1&uid=xxx&topic=xxx
char mqtt_sub_msg[100];
sprintf(mqtt_sub_msg, "cmd=1&uid=你的私钥UID&topic=LED001\r\n");
HAL_UART_Transmit(&huart1, (uint8_t*)mqtt_sub_msg, strlen(mqtt_sub_msg), 0xFFFF);

// 开启中断接收
HAL_UART_Receive_IT(&huart1, &rx_byte, 1);
/* USER CODE END 2 */

5.3 接收中断处理 (处理云端发来的指令)

当手机通过云端发送 on 或 off 时，STM32会收到字符串。

uint8_t rx_buffer[128]; // 接收缓冲区
uint8_t rx_index = 0;
uint8_t rx_byte;

// 中断回调
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        rx_buffer[rx_index++] = rx_byte;

        // 简单判断是否接收到换行符（消息结束）
        if(rx_byte == '\n')
        {
            // 在这里处理数据，例如判断字符串里是否包含 "on"
            // 注意：实际接收到的数据可能包含服务器的其他头信息，建议用 strstr 查找
            if(strstr((char*)rx_buffer, "on"))
            {
                HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); // 开灯
            }
            else if(strstr((char*)rx_buffer, "off"))
            {
                HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);   // 关灯
            }

            // 清空缓冲区准备下一次接收
            memset(rx_buffer, 0, 128);
            rx_index = 0;
        }

        HAL_UART_Receive_IT(&huart1, &rx_byte, 1);
    }
}

第六部分：远程控制实战

烧录代码：将STM32连接好ESP-01S（注意独立供电），上电。
观察串口：如果通过USB-TTL监控USART1，你会看到连接WiFi和服务器的OK响应。
手机控制：
- 打开 巴法云 的微信小程序或网页控制台。
- 找到 LED001 主题。
- 输入消息 on 并发送 -> 灯亮。
- 输入消息 off 并发送 -> 灯灭。
- 进阶：你甚至可以将巴法云接入米家或天猫精灵，实现“小爱同学，打开书房灯”。
