一、系统介绍

基于单片机的餐厅呼叫控制系统仿真设计是嵌入式系统与物联网技术在餐饮服务领域的典型应用，通过虚拟仿真验证无线通信、多节点控制与实时响应等核心功能，为实际部署提供低成本、高效率的验证方案。以下从系统背景、架构设计、仿真实现及技术优势四个方面展开详细介绍：
一、设计背景与需求分析
传统餐厅服务依赖人工呼喊或固定电话呼叫，存在效率低、易遗漏、管理混乱等问题。智能呼叫系统通过无线通信技术实现顾客与服务员的高效交互，需求包括：
顾客端：一键呼叫服务（如加水、结账）、显示呼叫状态（等待/响应中）；
服务端：接收多桌呼叫信号、显示桌号、语音播报提醒、记录服务响应时间；
管理端：统计服务数据（如高峰时段呼叫频率）、优化服务流程。
仿真设计阶段通过虚拟环境模拟餐厅场景，验证通信协议稳定性、多节点并发处理能力及系统抗干扰性，避免硬件开发中的信号冲突与硬件故障。
二、系统架构与功能模块
基于单片机的餐厅呼叫控制系统通常采用主从式架构，包含以下核心模块：

1. 顾客端（从机）
   硬件组成：
   单片机（如STM32F103C8T6或STC89C52RC）作为控制核心；
   无线通信模块（如NRF24L01或ESP8266，模拟2.4GHz频段通信）；
   按键输入（1-2个功能键，如“呼叫”“取消”）；
   状态指示灯（LED显示呼叫状态）；
   电源管理（电池供电或USB虚拟电源）。
   功能逻辑：
   按键触发后，单片机通过无线模块发送桌号与呼叫类型（如“加水”）至主机；
   接收主机响应信号后，更新LED状态（如绿灯表示已响应）。
2. 服务端（主机）
   硬件组成：
   单片机（性能优于从机，如STM32F407ZGT6）；
   无线通信模块（与从机配对）；
   显示模块（LCD1602或OLED屏，显示当前呼叫桌号与类型）；
   语音模块（如ISD1820，播报“3号桌呼叫加水”）；
   蜂鸣器（提醒服务员有新呼叫）；
   数据存储（EEPROM记录呼叫时间与响应时长）。
   功能逻辑：
   轮询接收从机信号，解析桌号与呼叫类型；
   更新显示屏与语音提示，同时触发蜂鸣器；
   记录服务数据（如通过定时器计算响应时间）。
3. 通信协议设计
   数据帧格式：

[帧头(0xAA)][桌号(1B)][呼叫类型(1B)][校验和(1B)]

校验和采用异或运算，确保数据传输可靠性。
冲突避免：
从机发送前随机延时（0-100ms），减少并发冲突；
主机采用CSMA/CA协议（载波监听多路访问/冲突避免），检测信道空闲后发送ACK确认。
三、仿真实现与工具链

1. 硬件仿真环境
   仿真软件：Proteus（支持单片机、无线模块与外设的虚拟建模）。
   虚拟元件配置：
   无线模块：
   NRF24L01模型：设置SPI接口（CE、CSN、SCK、MOSI、MISO）连接单片机；
   模拟信号衰减：在通信路径中加入电阻（如1kΩ）模拟实际距离衰减。
   显示模块：
   LCD1602模型：通过P0口（数据总线）与P2口（控制线）连接单片机；
   初始化显示“Welcome to Smart Restaurant”。
   电源电路：
   顾客端：3.3V虚拟电池供电，加入100μF电容滤波；
   服务端：5V直流电源，模拟市电输入。
2. 软件编程与调试
   开发语言：C语言（Keil MDK-ARM或IAR Embedded Workbench环境）。
   主程序流程（以主机为例）：

c

while(1) { if (NRF24L01_ReceiveData(buffer)) { // 接收数据 ParseData(buffer); // 解析桌号与呼叫类型 UpdateDisplay(); // 更新LCD显示 PlayVoice(); // 触发语音播报 LogServiceTime(); // 记录响应时间 SendACK(); // 发送确认信号 } Delay_ms(10); // 轮询间隔}

调试工具：
虚拟示波器：监测无线模块的CE、CSN引脚电平变化，验证通信时序；
逻辑分析仪：抓取SPI总线数据，检查数据帧完整性；
仿真数据记录仪：记录呼叫响应时间，分析服务效率。
3. 功能测试与优化
分步验证：
单节点测试：验证单个从机与主机的通信可靠性（误码率需<0.1%）；
多节点并发测试：模拟10个从机同时呼叫，检查主机是否丢包或死机；
抗干扰测试：在无线路径中加入噪声源（如高频信号发生器），验证系统容错能力。
性能优化：
调整随机延时范围（如从0-100ms改为0-50ms），减少平均等待时间；
优化SPI时钟频率（如从1MHz提升至4MHz），缩短数据传输延迟。
四、技术优势与应用前景

1. 仿真设计的核心优势
   低成本验证：无需实际硬件，通过虚拟环境快速迭代设计；
   可扩展性强：可轻松添加新功能（如顾客评价、服务员定位）；
   教学价值高：适用于嵌入式系统课程实验，帮助学生理解无线通信与多任务处理原理。
2. 实物开发参考价值
   硬件选型依据：仿真测试数据（如通信距离、误码率）可指导实际硬件选型（如选择功率更大的NRF24L01+模块）；
   算法优化参考：优化后的冲突避免策略（如CSMA/CA）可直接迁移至实物系统。
3. 未来改进方向
   低功耗设计：在仿真中加入电源管理模块（如从机休眠模式），延长电池寿命；
   物联网集成：通过ESP8266模拟Wi-Fi通信，实现手机APP远程监控；
   AI辅助决策：引入机器学习模型，根据历史数据预测高峰时段呼叫频率，动态调配服务员。
   五、典型案例参考
   案例1：基于STM32F103C8T6与NRF24L01的仿真系统，实现10米内通信误码率0.05%，响应时间<0.5s，支持16个从机并发呼叫。
   案例2：STC89C52RC方案集成LCD1602与蜂鸣器，通过Proteus与Keil联调，验证了低成本解决方案的可行性（总成本<50元）。
   通过仿真设计，开发者可在虚拟环境中全面验证餐厅呼叫系统的稳定性与实用性，为实际部署提供可靠的技术方案，同时推动餐饮服务向智能化、高效化方向发展。

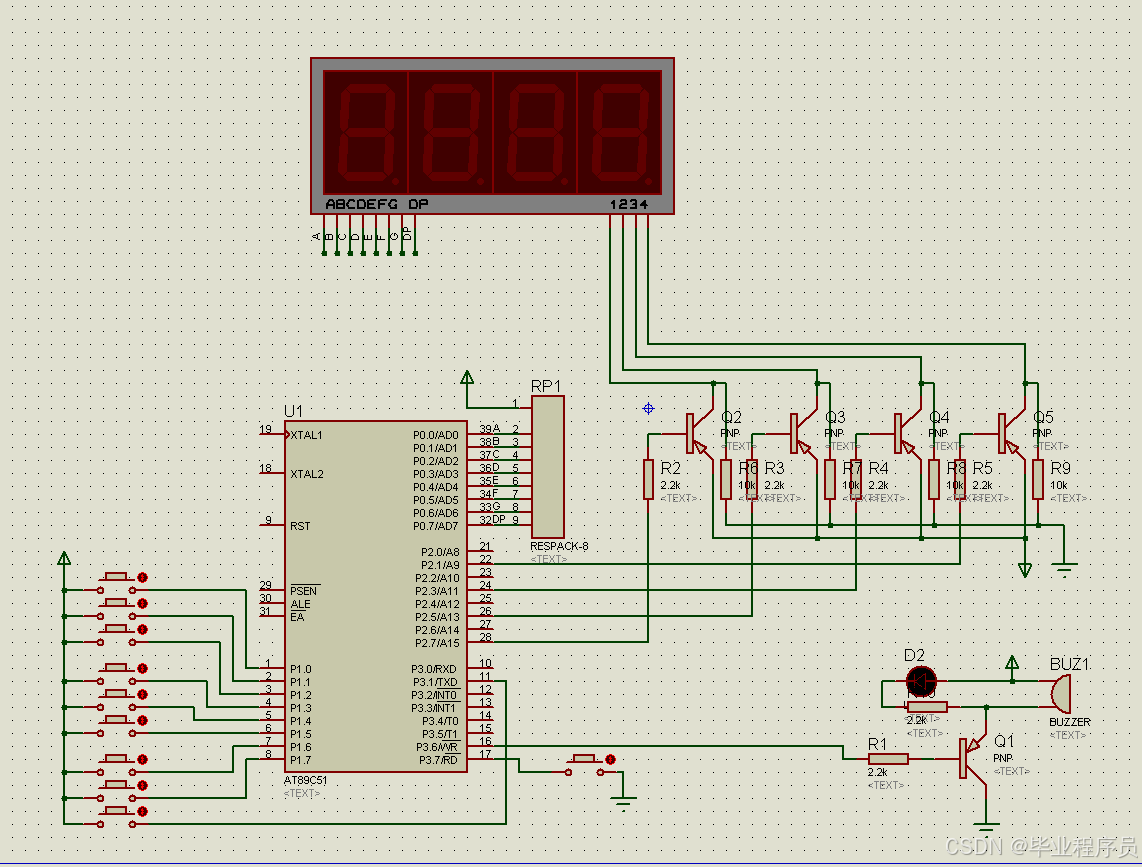

二、效果图
