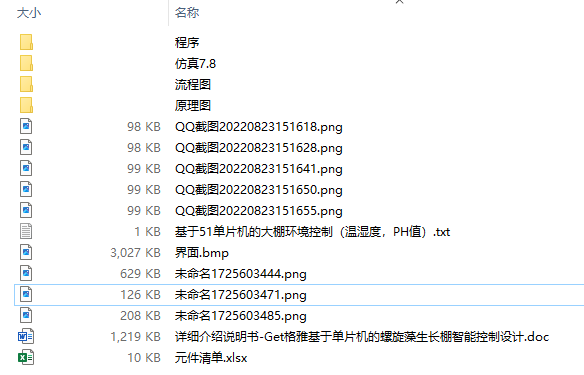

基于51单片机的智能蔬菜大棚环境控制（温湿度，PH值）原理图 1429-基于51单片机的智能蔬菜大棚环境控制（温湿度，PH值）原理图 PCB 仿真 源代码 资料介绍： 1、测量大棚内的温度、湿度、PH值 2、设定控制参数，温度过低，启动加热；湿度过低或PH值异常，启动洒水 3、数码管显示系统参数 有哪些资料： 1、仿真工程文件 2、源代码工程文件 3、原理图工程文件 4、流程图 5、功能介绍 6、元件清单 8、详细介绍说明书-33200字

在现代农业发展中，基于51单片机的智能蔬菜大棚环境控制系统显得尤为重要。它能精准测量和调控大棚内的温湿度以及PH值，为蔬菜生长创造最佳环境。今天咱们就来唠唠这个系统的原理图及相关实现。

系统功能概述

首先，明确下这个系统的主要功能：

1. 环境数据测量：能够准确测量大棚内的温度、湿度和土壤的PH值。这就好比给大棚装上了“感知触角”，实时掌握环境信息。
2. 智能控制：当温度过低时，系统会启动加热设备；要是湿度过低或者PH值出现异常，就会开启洒水装置。这种智能调控就像大棚的“智慧大脑”，时刻维持环境稳定。
3. 参数显示：通过数码管把系统的各种参数清晰地展示出来，让我们对大棚环境状况一目了然。

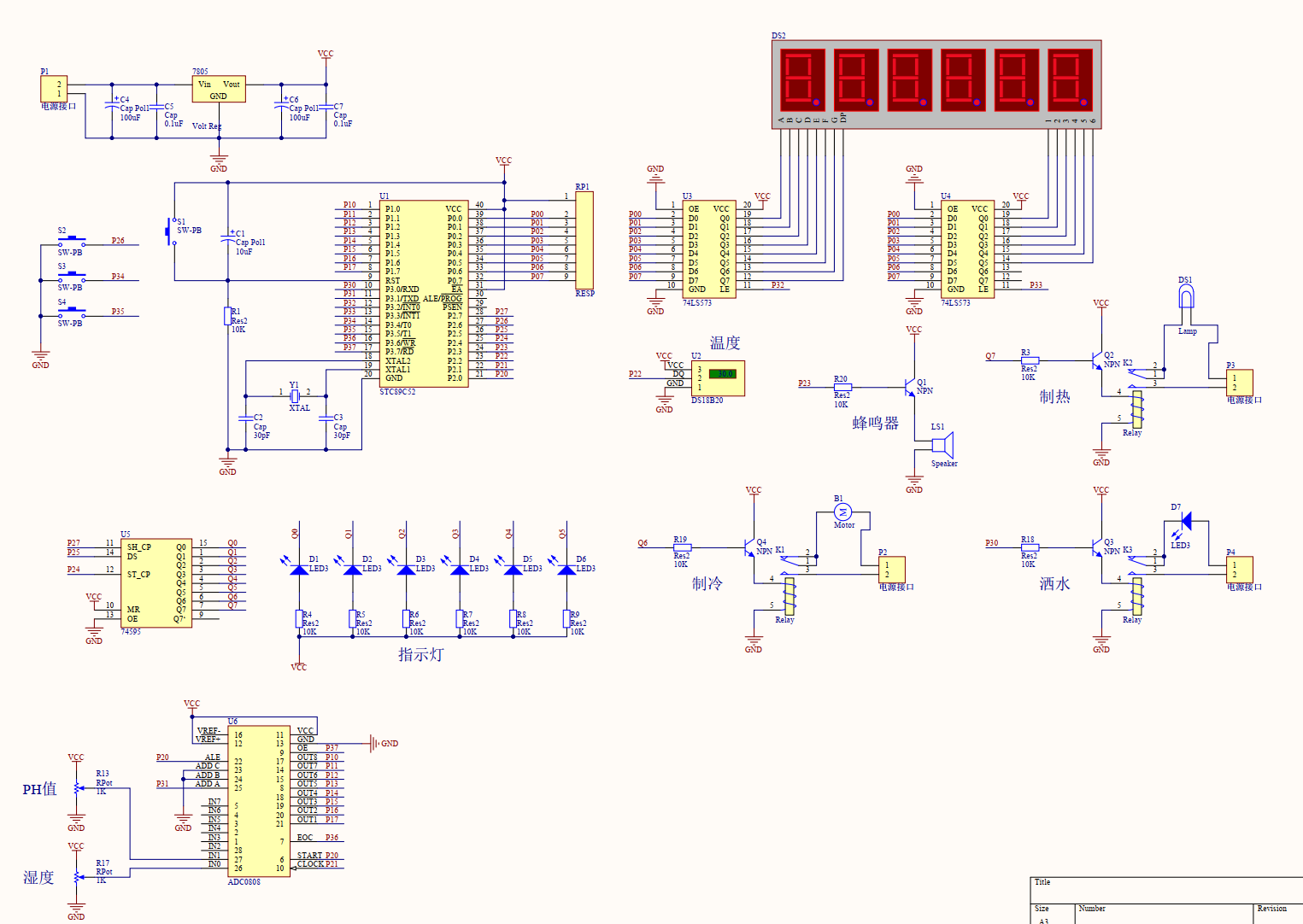

原理图剖析

原理图是整个系统的蓝图，它详细描绘了各个元件之间的连接和信号走向。虽然这里没具体给出原理图，但可以想象，51单片机作为核心，就像总指挥一样，连接着温度传感器、湿度传感器、PH值传感器，获取环境数据。同时，单片机还与加热设备、洒水装置以及数码管相连，实现控制和显示功能。

代码实现片段及分析

传感器数据读取

以温度传感器为例，假设使用DS18B20温度传感器，代码实现如下：

#include <reg51.h>
sbit DQ = P1^0;  // 定义DS18B20的数据引脚

void delay(unsigned int time) {
    unsigned int i, j;
    for (i = 0; i < time; i++)
        for (j = 0; j < 1275; j++);
}

bit init_ds18b20() {
    bit status;
    DQ = 1;
    delay(8);
    DQ = 0;
    delay(80);
    DQ = 1;
    delay(14);
    status = DQ;
    delay(20);
    return status;
}

unsigned int read_ds18b20() {
    unsigned int low, high, value;
    init_ds18b20();
    DQ = 1;
    delay(2);
    DQ = 0;
    delay(5);
    DQ = 1;
    while (DQ);
    for (low = 0; low < 8; low++) {
        while (!DQ);
        delay(4);
        if (DQ)
            low |= 0x01 << low;
        delay(4);
    }
    for (high = 0; high < 8; high++) {
        while (!DQ);
        delay(4);
        if (DQ)
            high |= 0x01 << high;
        delay(4);
    }
    value = (high << 8) | low;
    return value;
}

在这段代码中，initds18b20函数用于初始化DS18B20传感器，先拉低总线一定时间，再释放总线，通过检测总线状态判断传感器是否存在。readds18b20函数则是读取传感器的数据，通过逐位读取低字节和高字节的数据，最终组合成完整的温度值。

智能控制部分

void control_system() {
    if (temperature < set_temperature) {
        // 启动加热设备，假设加热设备连接在P2.0引脚
        P2 = 0x01;
    } else {
        P2 = 0x00;
    }
    if (humidity < set_humidity || ph_value < set_ph_min || ph_value > set_ph_max) {
        // 启动洒水装置，假设洒水装置连接在P2.1引脚
        P2 = P2 | 0x02;
    } else {
        P2 = P2 & ~0x02;
    }
}

在control_system函数里，当检测到的温度低于设定温度时，将P2.0引脚置高，启动加热设备；如果湿度低于设定值或者PH值不在设定范围内，就将P2.1引脚置高，开启洒水装置。

数码管显示

unsigned char code seg_table[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
void display(unsigned int value) {
    unsigned char i;
    unsigned char digit[4];
    digit[0] = value % 10;
    digit[1] = (value / 10) % 10;
    digit[2] = (value / 100) % 10;
    digit[3] = value / 1000;
    for (i = 0; i < 4; i++) {
        // 假设数码管位选连接在P3口
        P3 = 0x01 << i;
        // 段选连接在P0口
        P0 = seg_table[digit[i]];
        delay(100);
        P0 = 0x00;
    }
}

这里seg_table数组定义了数码管显示0 - 9数字对应的段码。display函数将需要显示的数值拆分成个位、十位、百位和千位，依次通过位选和段选在数码管上显示出来。

相关资料价值

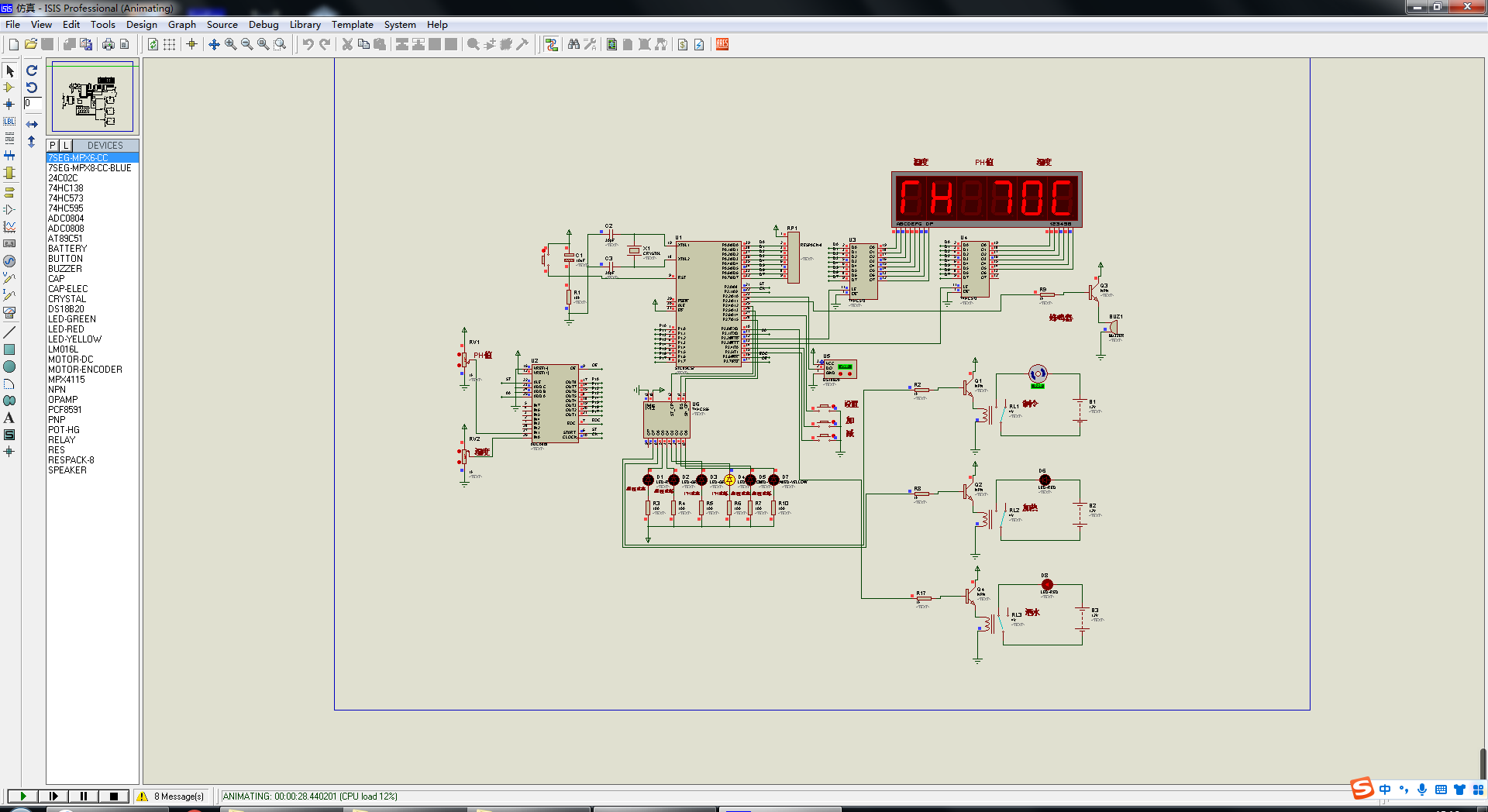

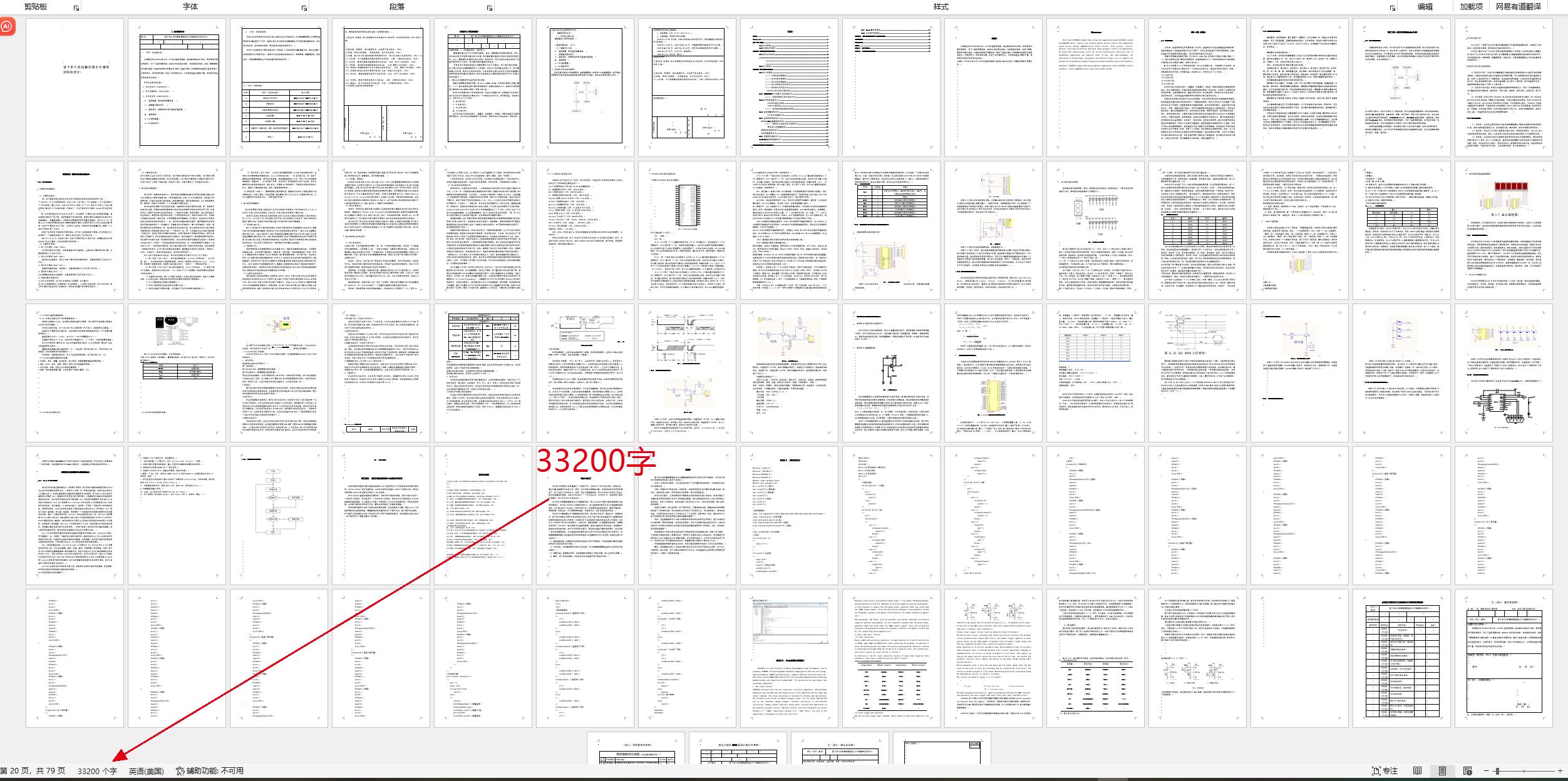

这次的资料可相当丰富，仿真工程文件能让我们在实际搭建硬件之前，通过软件模拟系统运行，提前发现潜在问题。源代码工程文件则是系统实现的核心，像刚才分析的代码片段就来源于此。原理图工程文件清晰展示硬件连接关系，流程图帮助我们梳理系统的逻辑流程，功能介绍、元件清单以及详细介绍说明书更是从各个角度对系统进行了全面阐述，对于深入理解和完善这个智能蔬菜大棚环境控制系统非常有帮助。

基于51单片机的智能蔬菜大棚环境控制（温湿度，PH值）原理图 1429-基于51单片机的智能蔬菜大棚环境控制（温湿度，PH值）原理图 PCB 仿真 源代码 资料介绍： 1、测量大棚内的温度、湿度、PH值 2、设定控制参数，温度过低，启动加热；湿度过低或PH值异常，启动洒水 3、数码管显示系统参数 有哪些资料： 1、仿真工程文件 2、源代码工程文件 3、原理图工程文件 4、流程图 5、功能介绍 6、元件清单 8、详细介绍说明书-33200字

总之，基于51单片机的智能蔬菜大棚环境控制系统，通过巧妙的原理图设计和代码实现，为现代农业的智能化发展提供了有力支持，而这些丰富的资料更是我们探索和优化这个系统的宝贵财富。
