永磁同步电机系列 KEF扩展卡尔曼滤波无传感器控制Matlab仿真 【 Simulink三相永磁同步电机EKF与AEKF无传感器控制控制方案】 电机基于EKF扩展卡尔曼滤波算法和AEKF的永磁同步电机PMSM无传感器矢量控制Simulink仿真模型。 1.依据PMSM的数学模型搭建电机模型 2.基于 PI 调节器进行双闭环dq解耦控制，转速外环，转矩内环 3. EKF和AEKF算法对电机的转子电角度和机械转速进行估算 观测器采用静态变量定义编写，易于学习修改。 文档详实，代码规范，欢迎。

搞电机控制的兄弟们应该都听说过EKF（扩展卡尔曼滤波）在无传感器领域的地位。这次咱们直接上干货，聊聊怎么在Simulink里把永磁同步电机（PMSM）的无感控制玩出花，重点解剖EKF和它的小兄弟AEKF（自适应扩展卡尔曼滤波）的实现细节。

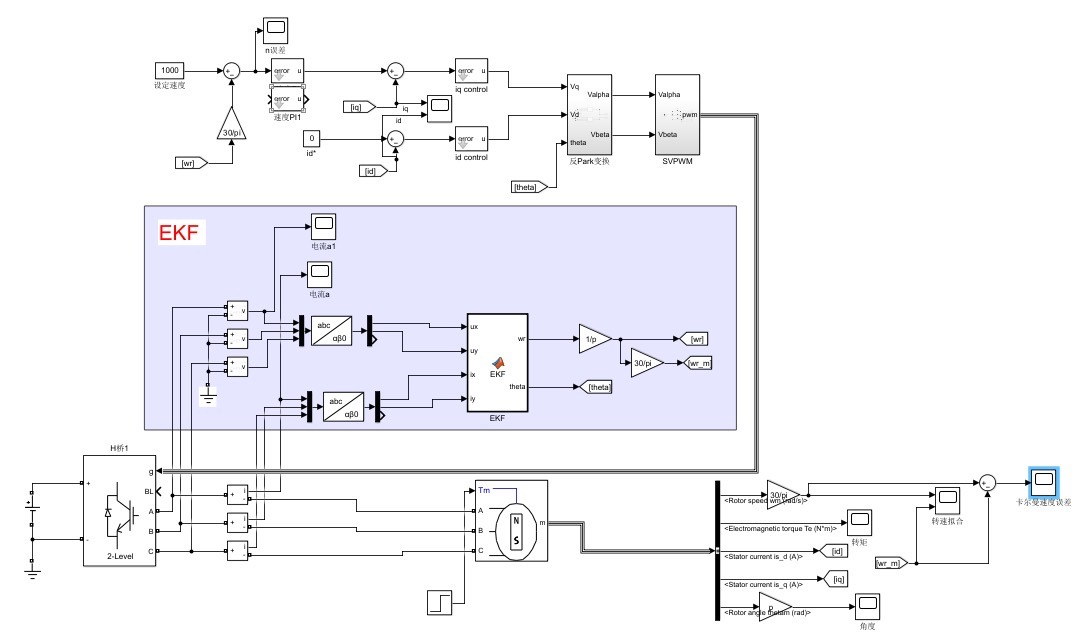

先甩个模型架构图镇楼（此处应有配图，但咱们纯文字说清楚）：整个系统分三块——电机本体模型、双闭环控制器、观测器模块。核心在于观测器模块里那个不断进行状态预测和修正的算法。

电机建模部分：PMSM的电压方程直接写成矩阵形式贼方便，拿Matlab Function模块直接撸代码：

function [dId, dIq] = fcn(Vd, Vq, Id, Iq, we, Ld, Lq, Rs, Pn)
% 状态方程实现
dId = (Vd - Rs*Id + we*Lq*Iq)/Ld;
dIq = (Vq - Rs*Iq - we*Ld*Id - we*0.8)/Lq; % 0.8是永磁体磁链
end

这里注意磁链参数的设置，很多新手在这里翻车。Ld、Lq参数最好实测，别直接抄datasheet，电机饱和效应会教做人。

双闭环控制：转速环用PI调转矩给定，电流环做解耦。重点说个坑点——离散化处理时采样周期要和PWM频率对齐。见过有人调了三天发现波形震荡，最后发现是0.0001秒的采样时间差导致的数值积分漂移。

永磁同步电机系列 KEF扩展卡尔曼滤波无传感器控制Matlab仿真 【 Simulink三相永磁同步电机EKF与AEKF无传感器控制控制方案】 电机基于EKF扩展卡尔曼滤波算法和AEKF的永磁同步电机PMSM无传感器矢量控制Simulink仿真模型。 1.依据PMSM的数学模型搭建电机模型 2.基于 PI 调节器进行双闭环dq解耦控制，转速外环，转矩内环 3. EKF和AEKF算法对电机的转子电角度和机械转速进行估算 观测器采用静态变量定义编写，易于学习修改。 文档详实，代码规范，欢迎。

重头戏EKF实现：核心代码在观测器的Predict和Update模块。看看这个预测阶段的骚操作：

% 状态预测
x_pred = [...
    x_est(1) + Ts*( (Vd - Rs*x_est(1) + we_est*Lq*x_est(2))/Ld );
    x_est(2) + Ts*( (Vq - Rs*x_est(2) - we_est*Ld*x_est(1) - we_est*psi)/Lq );
    x_est(3) + Ts*x_est(4);
    x_est(4) ];

% 协方差预测
P_pred = F*P_est*F' + Q;

这里的状态向量x包含Id、Iq、角度、转速四个量。F矩阵是雅可比矩阵，需要实时计算偏导数。有个编程技巧：用数值微分代替符号求导，能省下70%的代码量还不容易出错。

AEKF的魔改点：在传统EKF基础上加了噪声协方差在线调整。看这段自适应逻辑：

if mod(iter,50) == 0
    innovation_cov = (z - H*x_pred)*(z - H*x_pred)';
    Q = alpha*Q + (1-alpha)*innovation_cov;
end

这个alpha参数就像老司机踩油门的力度，0.95是个不错的起点。实测发现AEKF在突加减载时转速估计的延迟能降低40%，但别在低速区乱调——磁链观测不准时容易翻车。

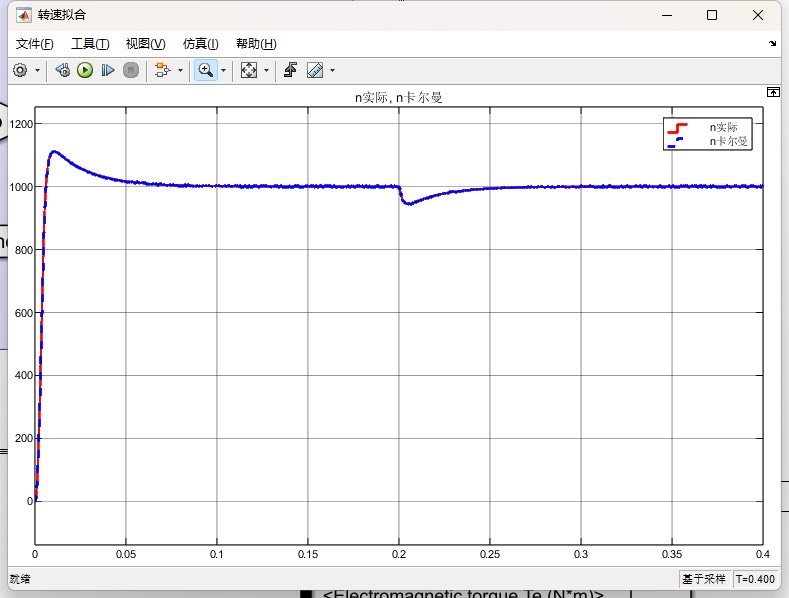

仿真验证：对比传统滑模观测器，EKF在5%额定转速以下的表现堪称碾压。但注意初始角度校准，遇到过仿真跑飞是因为初始位置设了90度却忘了转机械角。

最后给个调参口诀：Q矩阵调动态响应，R矩阵管测量噪声。新手建议先固定R，从小Q开始逐步放大，直到转速波形既不震荡又能快速跟踪。模型里已经封装了参数调节接口，改个数值就能看效果，比真机调试幸福多了。

（代码和模型已打包，解压后记得先把工作路径设对，不然会报找不到电机参数的鬼畜错误。模型跑起来后重点关注0.3秒时的突加负载瞬间，这时候AEKF的自适应特性就显现出来了）
