在Matlab中用离散卡尔曼滤波器消除传感器噪声

UVhsSauK

760人浏览 · 2026-02-20 11:30:00

UVhsSauK · 2026-02-20 11:30:00 发布

matlab环境下离散卡尔曼滤波器算法，用于消除传感器输出上的噪声。可用于土木，航空航天和机械等领域。本品为matlab程序，附带参考文献及算例。算例可直接运行。

在土木、航空航天和机械等众多领域，传感器输出数据常常会受到噪声的干扰，这时候离散卡尔曼滤波器就派上大用场啦。今天咱就唠唠在Matlab环境下如何实现这个算法。

离散卡尔曼滤波器算法原理

简单来说，卡尔曼滤波器是一种利用线性系统状态方程，通过系统输入输出观测数据，对系统状态进行最优估计的算法。对于离散系统，它主要分为预测和更新两个步骤。

预测步骤

预测状态：$\hat{x}{k|k - 1} = A\hat{x}{k - 1|k - 1} + Bu_{k}$

预测协方差：$P{k|k - 1} = AP{k - 1|k - 1}A^{T}+Q$

这里，$\hat{x}{k|k - 1}$是基于上一时刻估计值预测的当前状态，$A$是状态转移矩阵，$B$是控制矩阵，$u{k}$是控制输入，$P_{k|k - 1}$是预测协方差，$Q$是过程噪声协方差。

更新步骤

卡尔曼增益：$K{k} = P{k|k - 1}H^{T}(HP_{k|k - 1}H^{T}+R)^{-1}$

更新状态估计：$\hat{x}{k|k} = \hat{x}{k|k - 1}+K{k}(z{k}-H\hat{x}_{k|k - 1})$

更新协方差：$P{k|k}=(I - K{k}H)P_{k|k - 1}$

其中，$K{k}$是卡尔曼增益，$H$是观测矩阵，$z{k}$是观测值，$R$是观测噪声协方差，$\hat{x}{k|k}$是更新后的状态估计，$P{k|k}$是更新后的协方差。

Matlab代码实现

% 离散卡尔曼滤波器示例代码
% 初始化参数
A = 1; % 状态转移矩阵
H = 1; % 观测矩阵
Q = 0.01; % 过程噪声协方差
R = 0.1; % 观测噪声协方差
P = 1; % 初始协方差
x_hat = 0; % 初始状态估计

% 生成带有噪声的传感器数据
t = 0:0.1:10;
true_signal = sin(t);
noise = sqrt(R)*randn(size(t));
measured_signal = true_signal + noise;

for k = 1:length(t)
    % 预测步骤
    x_hat_minus = A * x_hat;
    P_minus = A * P * A' + Q;

    % 更新步骤
    K = P_minus * H' / (H * P_minus * H' + R);
    x_hat = x_hat_minus + K * (measured_signal(k) - H * x_hat_minus);
    P = (1 - K * H) * P_minus;

    % 存储滤波后的值
    filtered_signal(k) = x_hat;
end

% 绘图
figure;
plot(t, true_signal, 'b', 'DisplayName', '真实信号');
hold on;
plot(t, measured_signal, 'r--', 'DisplayName', '带噪声信号');
plot(t, filtered_signal, 'g-.', 'DisplayName', '滤波后信号');
legend;
xlabel('时间 t');
ylabel('信号值');
title('离散卡尔曼滤波器对传感器噪声的消除');

代码分析

初始化部分：设定了离散卡尔曼滤波器所需的各种参数，像状态转移矩阵 A、观测矩阵 H 等。同时初始化了状态估计 x_hat 和协方差 P。
生成数据部分：创建了一个时间序列 t，生成了真实信号 truesignal （这里用正弦函数举例），并加入了符合正态分布的噪声 noise，得到了带有噪声的测量信号 measuredsignal。
循环部分：按照离散卡尔曼滤波器的预测和更新步骤进行迭代计算。每一步都先进行预测，得到预测状态 xhatminus 和预测协方差 Pminus，然后计算卡尔曼增益 K，并更新状态估计 xhat 和协方差 P。最后将滤波后的信号值存储在 filtered_signal 中。

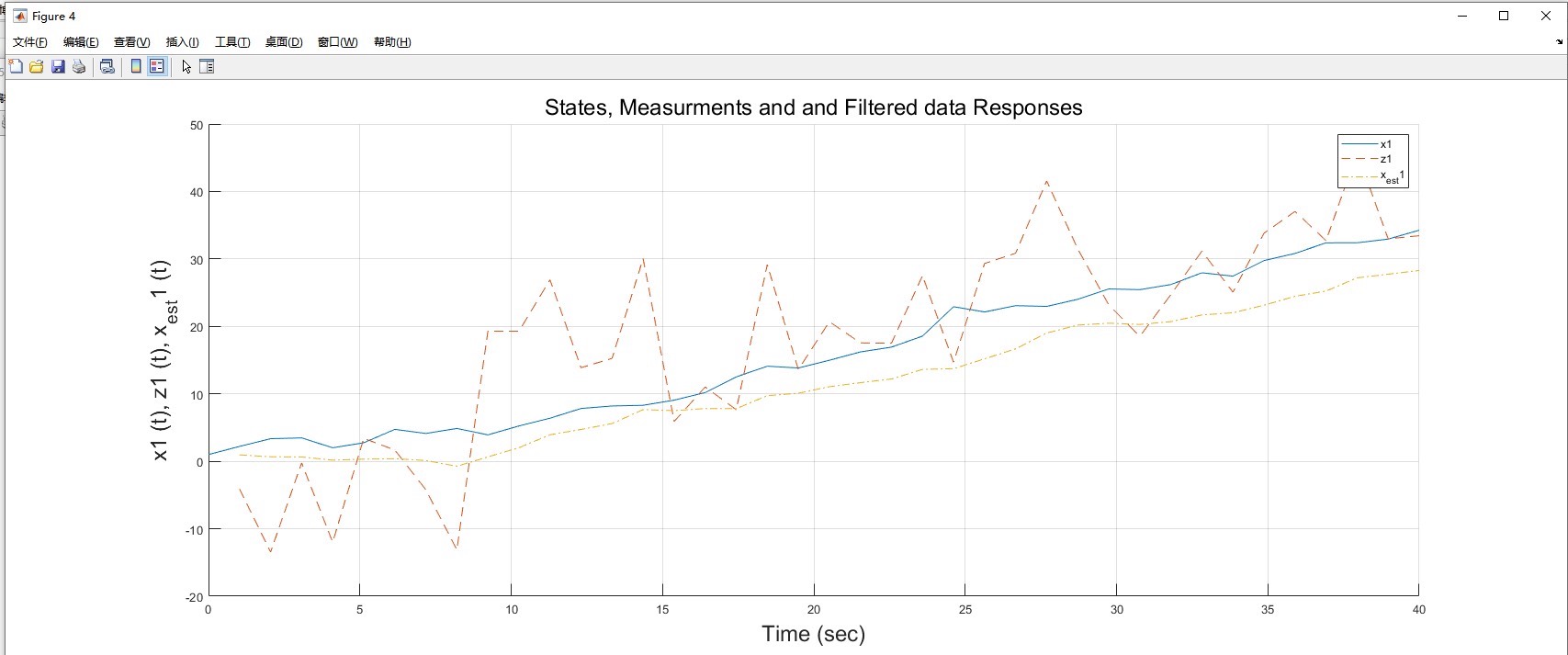

绘图部分：用 plot 函数将真实信号、带噪声信号和滤波后信号绘制在同一张图上，方便直观对比。
