当永磁同步电机脱了传感器怎么玩
基于ESO的永磁同步电机无感FOC,仿真参数已经调试好,相关参考文献资料。

传统FOC控制需要编码器实时反馈转子位置,但传感器这玩意儿不仅贵还容易坏。无感FOC的核心就是让电机自己"猜"位置,而ESO(扩张状态观测器)就是那个能掐会算的"算命先生"——不仅能估计转速和位置,连系统扰动都能一并打包算出来。
ESO在无感FOC里的角色

电机模型可以简化为一个非线性系统:
% 永磁同步电机状态方程简化表示
function dx = motorModel(t, x, u)
R = 2.5; % 定子电阻
L = 0.005; % 电感
... % 其他电机参数
dx(1) = (-R*x(1) + u(1)) / L; % d轴电流微分
dx(2) = (-R*x(2) + u(2)) / L; % q轴电流微分
dx(3) = ... % 转速微分(含负载扰动)
end
但现实中总有负载突变、参数漂移这些破事儿。ESO的骚操作在于,把这些扰动当成一个"扩张状态"来观测:
% ESO实现核心代码片段
function [z_hat, disturbance] = eso(y, u)
% y: 系统输出(比如电流)
% u: 控制输入
beta1 = 100; % 观测器增益参数,调试关键!
beta2 = 300;
beta3 = 1000;
e = z1_hat - y; % 观测误差
dz1_hat = z2_hat + beta1*e; % 一级状态更新
dz2_hat = z3_hat + beta2*e + motor_model(u);
dz3_hat = beta3*e; % 扰动估计更新
% 数值积分更新状态(欧拉法示例)
z1_hat = z1_hat + dz1_hat * Ts;
z2_hat = z2_hat + dz2_hat * Ts;
z3_hat = z3_hat + dz3_hat * Ts;
disturbance = z3_hat; % 输出的扰动估计值
end
这里beta参数决定观测器"反应速度"。调参时有个坑:增益太大容易引入高频噪声,太小又跟踪不上突变——通常先怼一个带宽3-5倍于系统带宽的值,再微调。

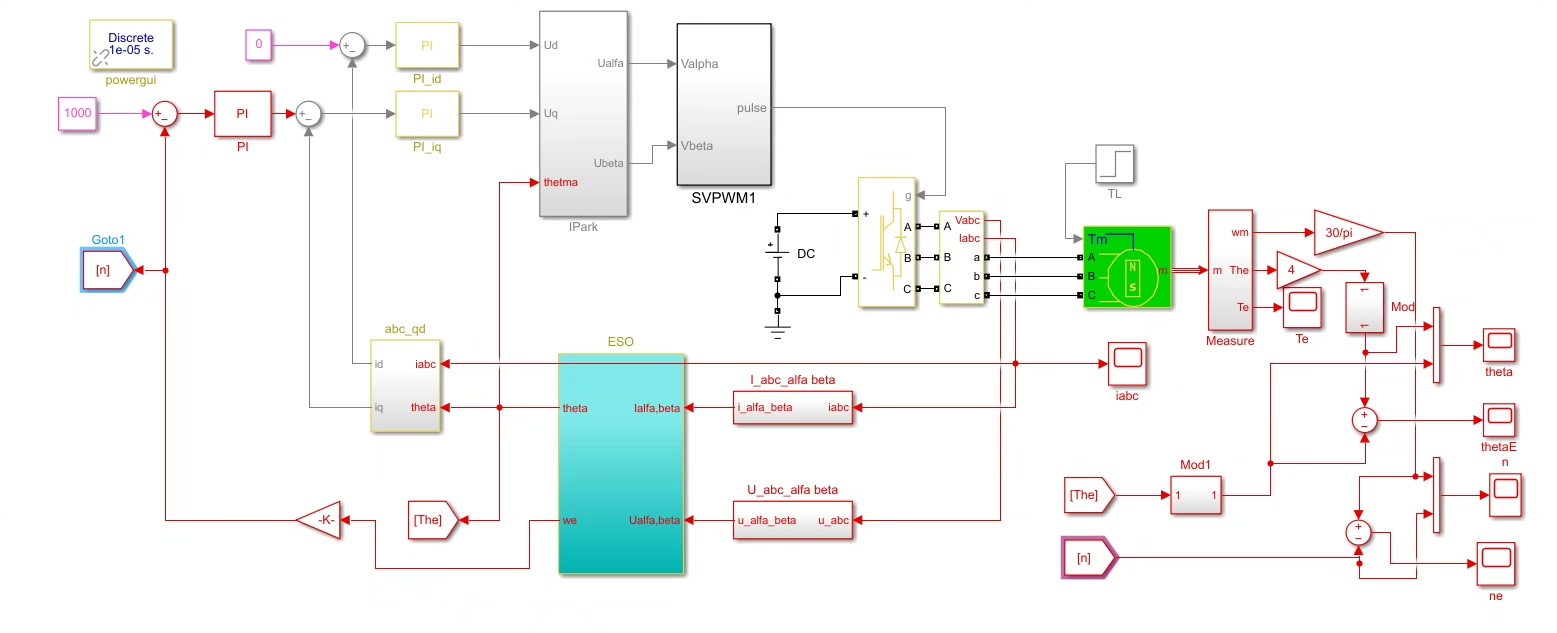

仿真中的实战套路

基于ESO的永磁同步电机无感FOC,仿真参数已经调试好,相关参考文献资料。

实际仿真时,电流环用PI控制,速度环直接用ESO输出的转速估计值。重点在于如何把观测器和控制器的采样周期对齐。分享一段伪代码逻辑:
// 伪代码:控制循环
void FOC_loop() {
read_phase_currents(); // 读取实际电流
clarke_park_transform(); // 坐标变换
// ESO观测器更新
eso_update(i_d, i_q, v_d, v_q);
// 速度环PI控制(用ESO输出的转速)
target_i_q = speed_pi(eso_speed - target_speed);
// 电流环PI控制
v_d = current_pi_d(target_i_d - i_d);
v_q = current_pi_q(target_i_q - i_q);
inverse_park_transform(); // 逆变换
svpwm_generate(); // 生成PWM
}
仿真中发现,当电机从空载突加负载时,ESO估计的转速会出现一个10ms左右的延迟抖动。这时候在速度环PI里加个前馈补偿,把disturbance项直接怼到PI输出端,效果立竿见影。
那些年踩过的坑
- 数值稳定性问题:用欧拉法做离散化时,采样时间
Ts必须足够小。曾经用Ts=1e-4秒时观测器发散,改成1e-5秒后稳如老狗。 - 初始相位对齐:上电时强制给d轴注入小电流,利用磁饱和特性找初始角度,实测比高频注入法更省事。
- 调试顺序:先调电流环,再固定电流环调ESO,最后调速度环——千万别三个一起调,会怀疑人生的。

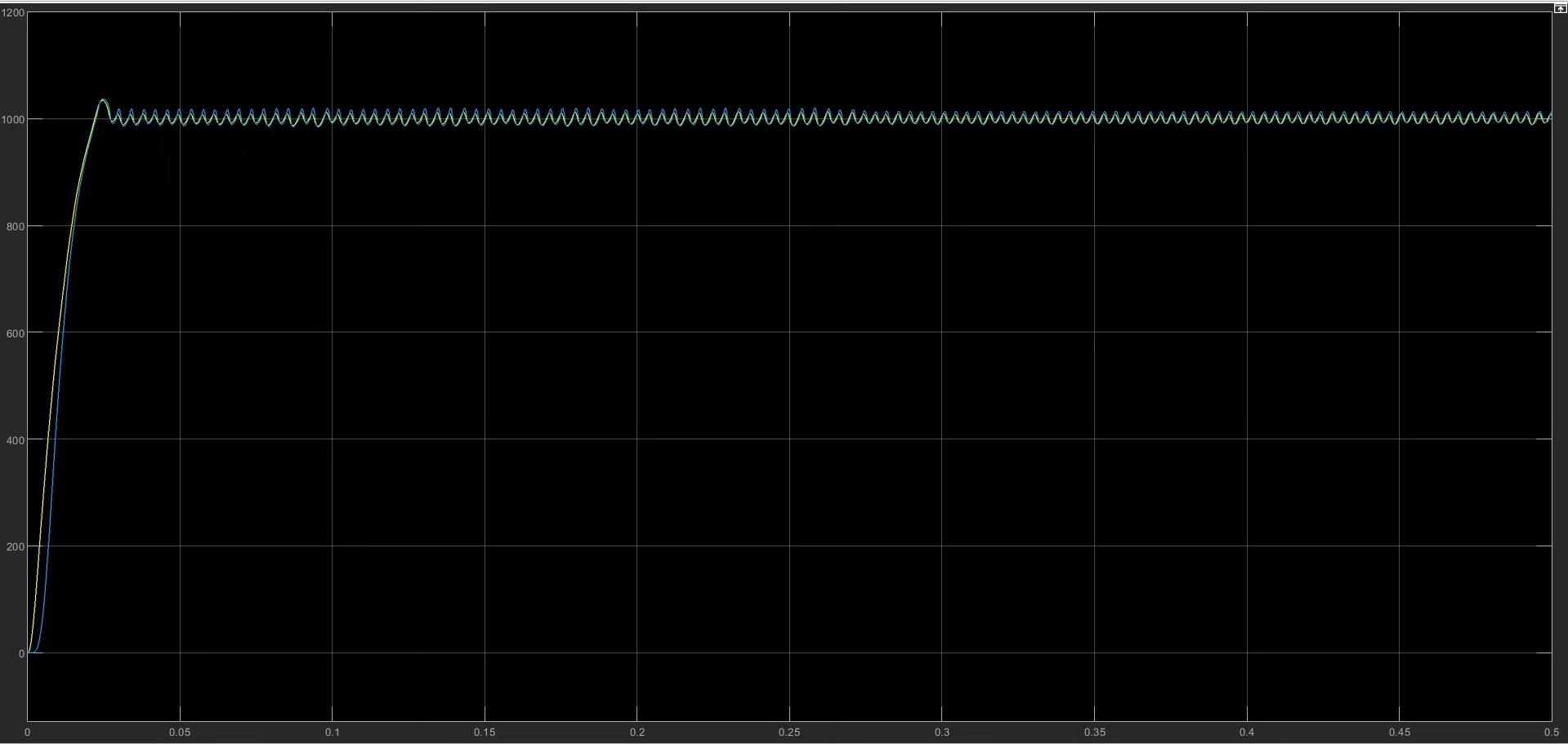

仿真效果一瞥

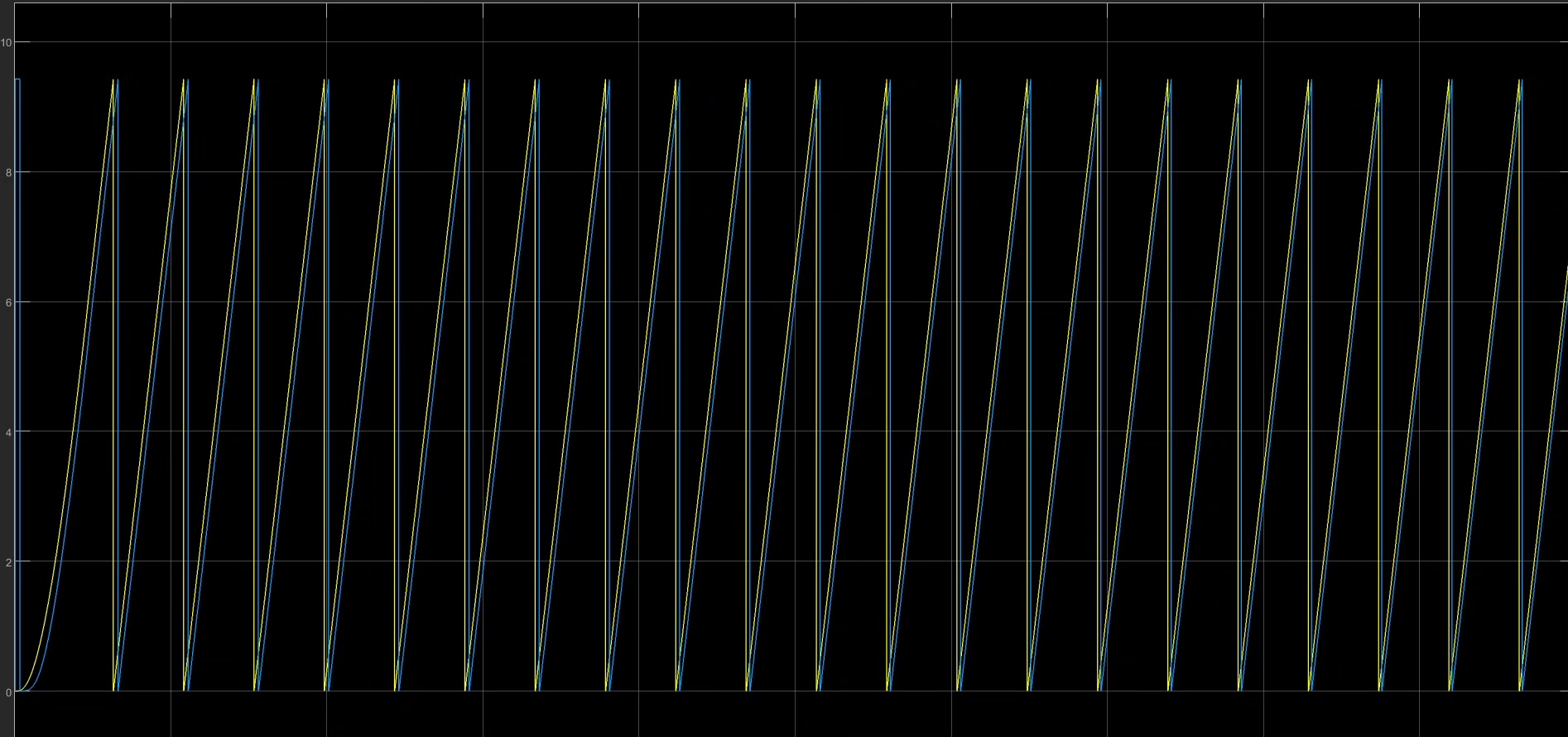

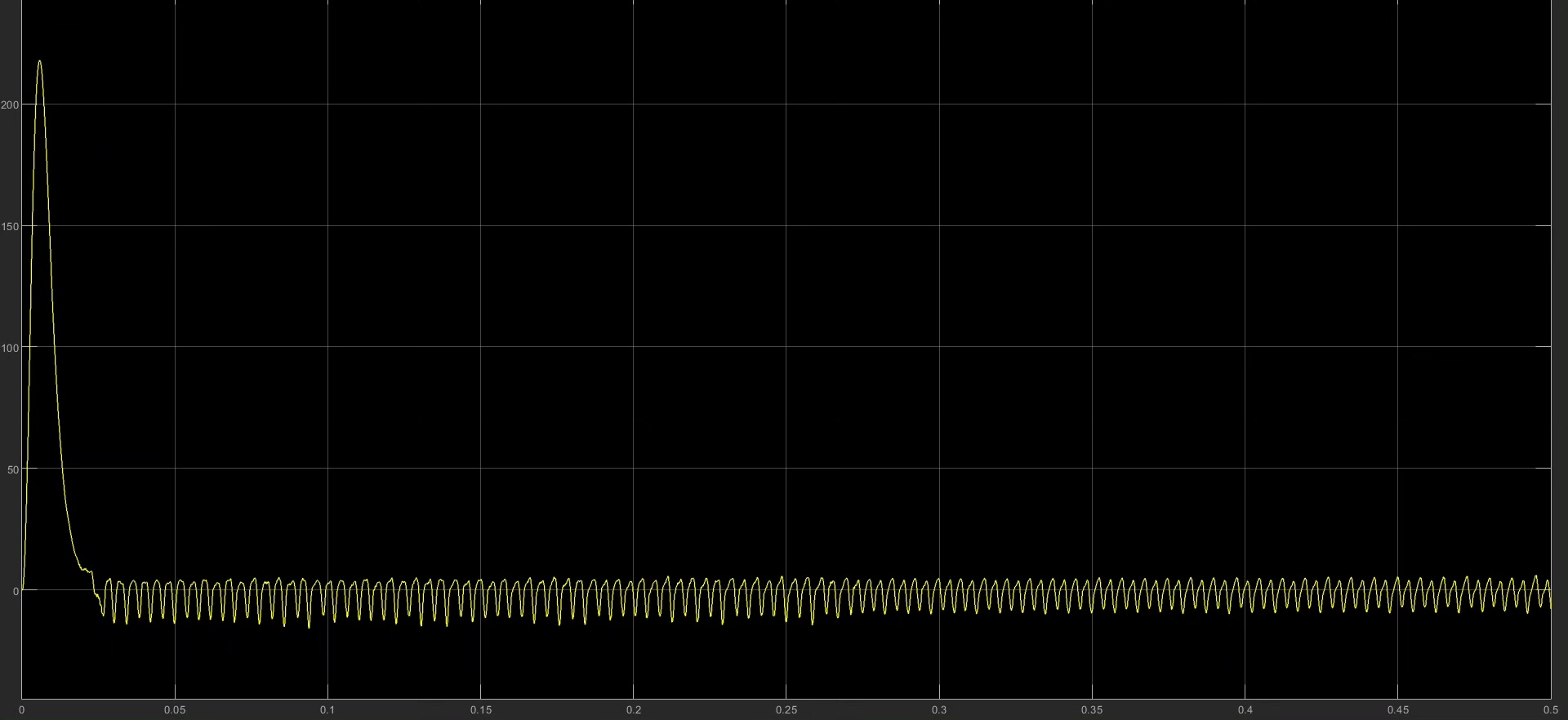

在MATLAB/Simulink里跑了个突加负载测试:0.5秒时负载转矩从0跳变到5N·m。没加ESO扰动补偿前转速跌了200rpm,补偿后波动控制在±30rpm内(系统带宽设定80Hz)。观测器的角度误差始终卡在±0.1rad以内,足够驱动洗衣机这类对精度要求不变态的应用。
搞无感FOC就像谈恋爱——你得相信观测器输出的转速和角度,哪怕看不见真实的编码器。调好了ESO,它比真传感器还靠谱(毕竟传感器会坏,算法不会)。
