第一章 设计背景与意义

在工业检测、智能安防、机器人导航、倒车雷达等领域，距离测量是实现设备自动化与智能化的关键技术支撑。传统测距方式中，红外测距易受光照干扰，激光测距成本较高，而超声波测距凭借抗干扰能力强、成本低、测量范围适配多数场景（如 0.1m-5m）的优势，成为中小型设备测距的优选方案。但传统超声波测距模块多依赖独立电路，存在集成度低、数据显示不直观、难以与其他系统联动的问题，在精度要求较高的场景（如工业物料定位、智能小车避障）中适用性受限。
基于单片机的超声波测距系统，能有效解决上述问题。该系统以单片机为控制核心，集成超声波发射与接收模块、显示模块，实现距离的自动采集、运算与实时显示，且具备体积小、成本低、易与其他控制模块联动的特点。通过前期仿真设计，可在实际硬件搭建前验证测距精度与稳定性，降低开发风险，同时为电子信息、自动化等专业提供贴近工程应用的实践案例，兼具实用价值与教学指导意义。

第二章 单片机超声波测距核心原理

单片机超声波测距系统的核心逻辑是 “信号发射 - 回声接收 - 数据运算”，主要由超声波模块（如 HC-SR04）、单片机控制核心（如 AT89C51）、显示模块（如 LCD1602）构成。工作时，单片机通过 I/O 口向超声波模块的触发引脚（TRIG）发送至少 10μs 的高电平信号，触发模块发射 40kHz 的超声波；超声波遇到障碍物后反射形成回声，被模块的接收引脚（ECHO）捕获，模块随即向单片机反馈高电平信号，高电平持续时间与超声波往返时间一致。
单片机通过定时器记录 ECHO 引脚高电平的持续时间（t），再结合超声波在空气中的传播速度（约 340m/s），通过公式 “距离 =（340m/s×t）/2” 计算出实际距离（除以 2 是因为超声波往返两次）。为提升精度，系统需设计软件滤波机制：一方面通过多次采集取平均值，消除偶然干扰导致的误差；另一方面通过程序判断异常数据（如超出测量范围的数值）并剔除，确保计算结果可靠。最后，单片机将处理后的距离值传输至 LCD1602 显示屏，实现实时可视化。

第三章 仿真系统构建与调试

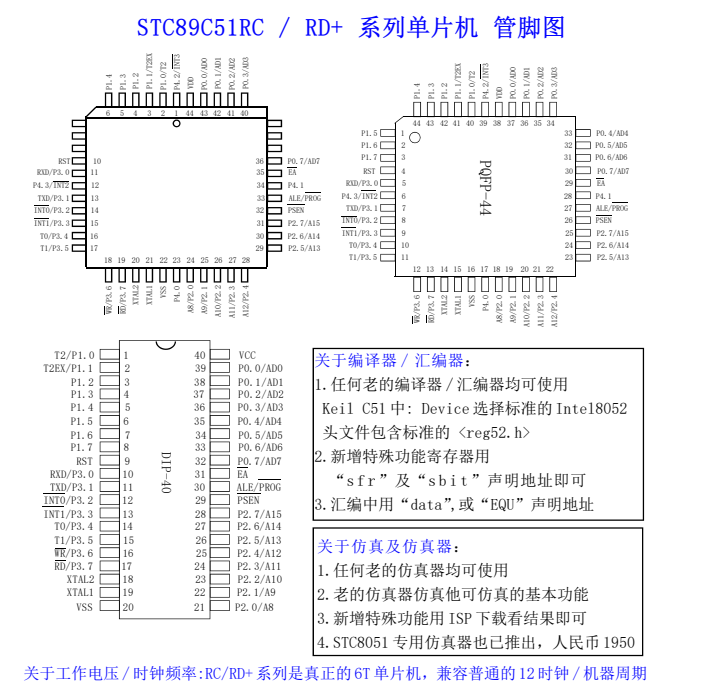

仿真系统构建依托 Proteus 与 Keil 软件协同完成。首先在 Proteus 中搭建硬件模型：以 AT89C51 单片机为核心，连接 HC-SR04 超声波模块、LCD1602 显示模块、电阻电容及电源模块。按照电路逻辑完成引脚连接：超声波模块的 TRIG、ECHO 引脚分别接单片机的 P1.0、P1.1 引脚，显示模块的数据线与单片机的 P0 口相连，控制线（RS、E）接单片机的 P2.0、P2.1 引脚，确保信号稳定传输。
接着在 Keil 中编写控制程序，实现信号触发、时间计数、距离计算、显示更新功能（不涉及具体代码），编译生成 hex 文件后加载至 Proteus 的单片机模型。调试分为三步：第一步静态调试，检查硬件连接是否正确，如超声波模块供电是否正常、显示模块引脚是否虚接，排除硬件故障；第二步精度校准，通过设置已知距离的障碍物（如 1m、2m），调整程序中的速度补偿参数（因温度会影响超声波传播速度，可加入温度补偿逻辑），使测距误差控制在 ±1cm 以内；第三步动态调试，模拟障碍物距离变化，观察 LCD 屏显示的距离值是否实时更新、是否存在数据跳变，若出现误差过大或数据不稳定，排查定时器计时逻辑或滤波算法，直至系统实现稳定、精准的测距。

第四章 设计总结与展望

本设计通过仿真软件搭建单片机超声波测距系统，成功实现了距离的自动采集、运算与实时显示，验证了单片机在测距领域的可行性。相较于传统独立超声波模块，该系统具备显示直观、精度高（误差≤±1cm）、易拓展的优势，且仿真设计提前解决了数据滤波、精度校准等关键问题，为实际硬件开发提供了可靠依据，同时也帮助学习者深化了定时器应用、模块协同工作的原理理解。
当前设计仍有优化空间：在功能上，可增加距离超限报警功能，当测量距离小于预设安全值（如 0.3m）时，触发蜂鸣器与 LED 灯报警，适配避障场景需求；在拓展性上，可引入串口通信模块，将距离数据上传至上位机，实现多设备数据联动与历史数据存储。未来，随着单片机性能提升与传感器技术发展，可进一步优化温度补偿算法，提升不同环境下的测距精度，同时结合无线通信模块（如蓝牙），实现距离数据的远程传输，拓展系统在智能安防、远程环境监测等领域的应用，推动测距技术向智能化、多场景适配方向升级。

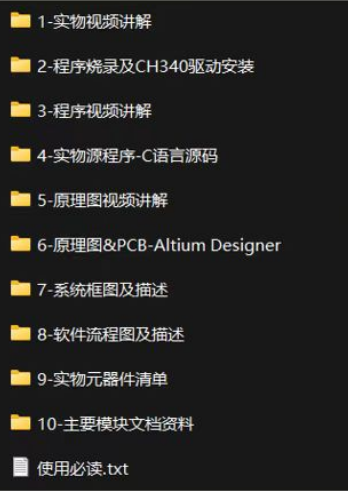

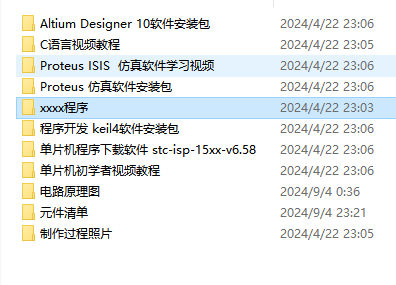

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
