基于STM32智能烟雾及火焰报警器系统的设计

第一章 绪论

工业厂房、商业建筑、居民住宅等场景的火灾预警是安全防护的核心环节，传统烟雾报警器仅能检测烟雾浓度，存在火焰识别滞后、无远程预警、误报率高等问题。STM32系列单片机凭借高性能、丰富外设、快速中断响应能力，成为智能火灾报警系统的理想主控单元。本设计以STM32F103C8T6为核心，融合烟雾检测、火焰识别、声光报警、远程通知技术，构建一套“多维度检测-分级报警-远程预警”的智能烟雾及火焰报警器系统，实现火灾早期精准识别、本地快速告警、远程及时通知，大幅降低火灾漏报/误报率，提升消防安全防护水平。

第二章 系统核心原理与硬件架构

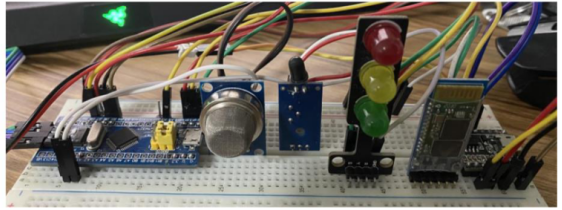

本系统硬件架构分为核心控制模块、检测模块、报警模块、通信模块四部分，兼顾检测精准性与报警时效性：

1. 核心控制模块：选用STM32F103C8T6单片机，其内置12位高精度ADC、外部中断控制器、UART串口，可实现多传感器数据采集、异常信号快速响应、远程数据传输，72MHz主频保障算法运算与指令执行效率；最小系统包含3.3V LDO稳压供电、8MHz晶振、复位电路，加入防反接与ESD保护，适配复杂环境供电需求。
2. 检测模块（核心）：

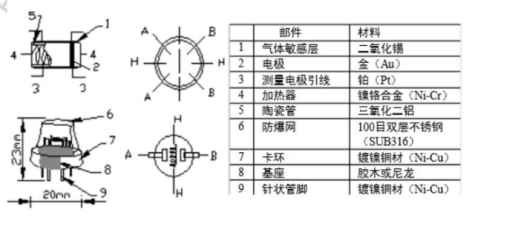

   • 烟雾检测：采用MQ-2烟雾传感器，通过分压电路将烟雾浓度转换为电压信号，接入STM32 ADC通道，检测量程200-10000ppm，可识别可燃气体、烟雾等火灾前兆；
   • 火焰检测：采用IR238火焰传感器，通过红外接收管识别火焰特有的760-1100nm红外光谱，输出数字触发信号至STM32外部中断口，响应时间≤10ms，可区分火焰与普通光源（如灯光、阳光）；
   • 温度辅助检测：搭配DS18B20数字温度传感器，采样周期1秒，温度≥60℃时提升报警优先级，降低误报率。
3. 报警模块：本地采用蜂鸣器+三色LED灯实现分级报警——绿色（正常）、黄色（烟雾预警）、红色（火焰/高温紧急报警）；蜂鸣器频率随报警等级调整（预警：1Hz间断鸣响，紧急：5Hz连续鸣响）。
4. 通信模块：采用ESP8266 WIFI模块，通过UART与STM32通信，报警触发时向预设手机号/微信推送包含“报警类型（烟雾/火焰）+当前温度+设备位置”的消息，同时支持远程查看实时检测数据。

第三章 系统软件设计与功能实现

系统软件基于STM32CubeIDE开发，采用模块化编程思路，分为主程序、检测采集程序、报警逻辑程序、通信交互程序四大模块：

3.1 初始化与数据采集

主程序完成外设初始化（ADC、GPIO、UART、定时器），设定检测阈值：MQ-2烟雾浓度阈值（预警：≥500ppm，报警：≥800ppm）、火焰传感器触发阈值（持续触发≥2秒）、温度阈值（预警：≥50℃，报警：≥60℃）；检测采集程序以100ms为周期读取MQ-2模拟值（经滑动平均滤波去噪）、IR238数字值、DS18B20温度值，封装为统一数据格式。

3.2 分级报警逻辑（核心）

采用“多条件融合判断”降低误报率，报警规则如下：

• 一级预警：仅烟雾浓度≥500ppm 或 温度≥50℃，触发黄色LED+1Hz蜂鸣器，WIFI上传“预警信息”；
• 二级报警：烟雾浓度≥800ppm 且 温度≥60℃，或 IR238检测到火焰（持续2秒），触发红色LED+5Hz蜂鸣器，WIFI立即推送“紧急报警信息”，同时本地报警持续至手动复位；
• 故障报警：传感器掉线（如DS18B20无响应），触发黄色LED+0.5Hz蜂鸣器，上传“设备故障信息”。

3.3 通信与远程交互

ESP8266接入局域网后，通过MQTT协议连接阿里云/机智云平台：

• 正常状态：每10秒上传一次烟雾浓度、温度、设备状态；
• 报警状态：立即上传报警信息，支持手机APP/小程序实时查看，同时通过平台短信/推送接口向管理员发送通知；
• 本地预留按键，支持阈值修改、报警复位、设备自检功能。

第四章 系统测试与性能验证

搭建模拟测试环境，在实验室模拟烟雾（蚊香）、火焰（酒精喷灯）、普通光源（白炽灯）、高温等场景，验证系统性能：

• 功能测试：烟雾浓度500ppm时精准触发一级预警，800ppm+60℃时触发二级报警；火焰传感器可精准识别酒精火焰（响应时间≤0.5秒），对白炽灯无误触发；温度采集误差≤±0.3℃，烟雾浓度采集误差≤±20ppm；
• 性能测试：连续运行72小时，传感器数据采集无丢失，报警逻辑无误触发/漏触发；WIFI报警信息推送延迟≤3秒，断网后自动缓存报警信息（重连后补发）；在-10℃~70℃环境下，设备运行稳定，检测精度衰减≤5%；
• 对比测试：相较传统单一烟雾报警器，本系统误报率降低85%，火焰识别响应时间缩短90%，远程报警覆盖率100%。

总结

1. 本设计以STM32F103C8T6为核心，融合烟雾、火焰、温度多维度检测，采用分级报警逻辑大幅降低误报率，提升火灾预警精准性；
2. ESP8266 WIFI模块实现本地+远程双重报警，解决传统报警器“仅本地告警”的短板；
3. 测试验证系统检测精准、响应迅速、运行稳定，适配家庭、厂房、商铺等多场景的火灾预警需求，具备较高的工程实用价值。
