在智能电网建设中，SF6气体绝缘设备（如GIS、断路器的在线监测是保障电力系统安全运行的关键环节。5孔M12连接器作为SF6微水密度传感器与监测主机的标准接口，其技术设计需同时满足高压环境下的信号传输稳定性与长期运行可靠性。

一、技术定位与标准符合性

SF6在线监测系统通常由传感器（测量气体压力、温度、微水含量）、数据采集单元及后台分析系统组成。5孔M12连接器承担着传感器与采集单元之间的电源供电（DC 24V）与RS485通信任务，其技术特征如下：

二、针对电力环境的技术设计

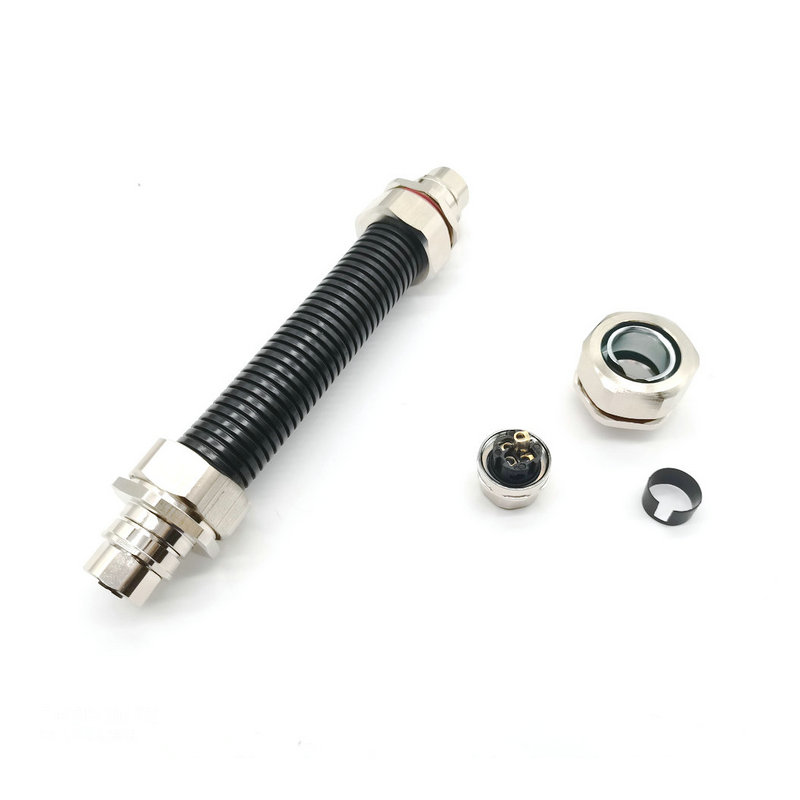

1. 全金属屏蔽结构：变电站内存在强电磁干扰（如开关操作产生的暂态过电压）。5孔M12连接器采用镀镍黄铜外壳，与线缆编织屏蔽层360°连接，插合后与传感器金属壳体导通，形成完整法拉第笼。实测表明，该结构对10-100MHz频段干扰的抑制能力达40dB以上，保障RS485通信误码率低于10⁻⁹。

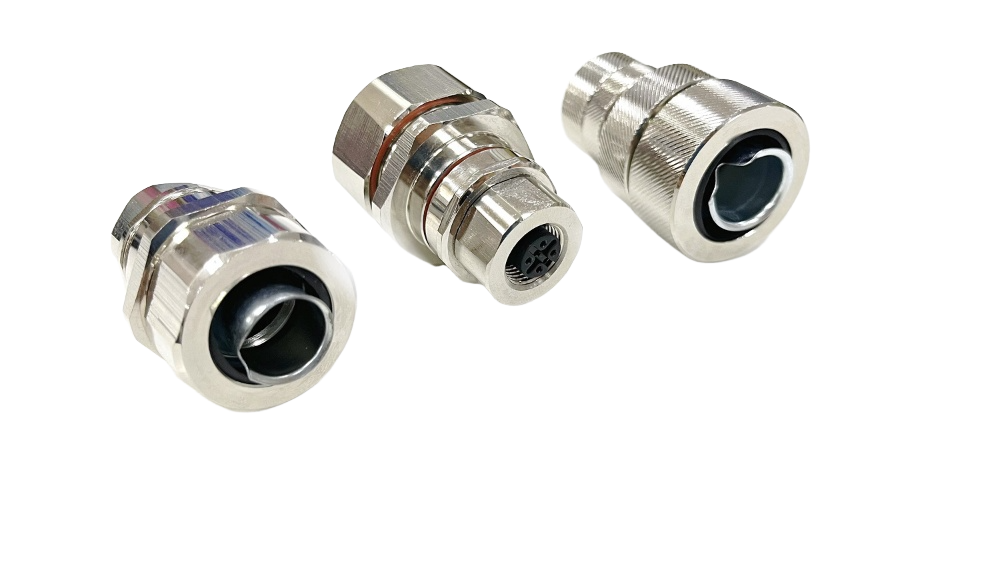

2. 耐腐蚀与密封设计：SF6设备常处于户外或半户外环境，且气体分解产物（如HF）具腐蚀性。不锈钢外壳选型可耐受96小时盐雾测试，氟橡胶（FKM）密封件在-40℃至+125℃范围内保持弹性，长期接触SF6气体不老化龟裂。

3. 本安适配能力：部分监测区域存在爆炸性气体风险，5孔M12连接器可配合本安型传感器使用，限制电路能量输出，符合GB 3836.4要求。

三、行业应用案例

1. 750kV GIS微水监测项目
某超高压变电站对GIS气室进行微水密度在线监测，部署120余个SF6传感器。传感器采用5孔M12插座与采集单元连接，IP68防护等级应对户外凝露环境。运行三年后，现场抽查30个连接器，接触电阻实测均≤8mΩ（初始值5mΩ），通信成功率99.97%，支撑了状态检修策略的实施。

2. 智能环网柜气体监测
某城市配电网环网柜集成SF6监测功能，因柜内空间紧凑，采用5孔M12弯头插头设计。直角出线结构使线缆沿柜壁敷设，避免与高压电缆干涉。全金属屏蔽结构有效抑制柜内开关操作产生的电磁脉冲，保障监测数据实时上传至配电自动化主站。

3. 海上风电升压站
某海上风电项目，GIS设备处于高湿、盐雾环境。采用316L不锈钢外壳5孔M12连接器，通过IEC 60068-2-52盐雾测试（等级5）。连接器配合耐油PUR护套线缆，在持续盐雾环境下运行两年，无腐蚀导致的接触失效记录。

四、选型与使用要点

1. 防护等级验证：IP68需明确测试条件（如1.5米水深、72小时），并要求第三方测试报告。

2. 屏蔽接地完整性：确认传感器与采集单元均具备金属外壳，且接地系统可靠，否则屏蔽效果无法实现。

3. 材质选择：腐蚀性环境选316L不锈钢，氟橡胶密封件；普通户外环境选镀镍黄铜+硅橡胶即可。

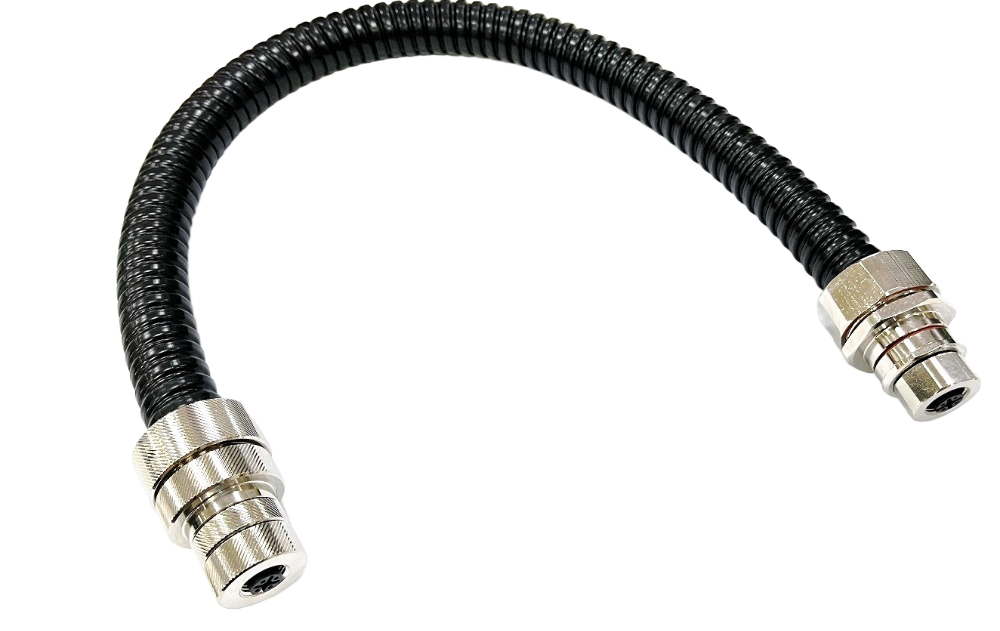

4. 线缆匹配：选用双绞屏蔽线（如RVSP 4×0.5mm²），屏蔽层与连接器金属外壳可靠连接。

五、总结

5孔M12连接器通过全金属屏蔽、IP68防护及耐腐蚀设计的协同作用，满足了智能电网SF6在线监测系统对传感器接口的严苛要求。其在超高压GIS、智能环网柜及海上风电等场景的成熟应用，验证了该接口技术在电力设备状态监测领域的技术价值。
