基于物联网的智能防酒驾系统（有完整资料）

特纳斯电子-官方

758人浏览 · 2026-02-24 11:12:40

特纳斯电子-官方 · 2026-02-24 11:12:40 发布

编号：CJ-32-2022-079

设计简介：

本设计是基于物联网的智能防酒驾系统的设计与实现，主要实现以下功能：

1，通过MQ-3检测酒精浓度；
2，可通过按键设置酒精浓度阈值；
3，通过WIFI将酒精浓度及阈值发送给手机，也可在手机上设置酒精浓度阈值；
4，当酒精浓度大于酒精浓度阈值时进行声光报警，继电器工作模拟停车；

标签：STM32、WIFI、MQ-3

题目扩展：酒驾检测仪

基于物联网的智能防酒驾系统

基于物联网的智能防酒驾系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是智能防酒驾系统的核心，采用STM32单片机作为主控制器。它负责接收来自输入部分的MQ-3酒精检测模块的数据，以及通过独立按键设置的酒精浓度阈值。STM32单片机对这些数据进行内部处理，根据预设的逻辑判断来控制输出部分，如触发报警、关闭继电器等。同时，它还通过WIFI模块与手机等外部设备通信，实现数据的同步和远程监控。

输入部分概述：

MQ-3酒精检测模块：该模块用于实时检测空气中的酒精浓度，是智能防酒驾系统判断驾驶员是否酒驾的关键部件。它将检测到的酒精浓度数据发送给STM32单片机进行处理。
独立按键：系统提供三个独立按键，用于用户设置酒精浓度的阈值。当检测到的酒精浓度超过这个阈值时，系统将触发报警。
供电电路：为整个系统提供稳定的电源供应，确保所有模块能够正常工作。它是智能防酒驾系统持续运行的基础。

输出部分概述：

OLED显示模块：用于实时显示检测到的酒精浓度、设置的阈值等信息，方便用户随时了解当前状态。OLED屏幕具有高清晰度和低功耗的特点，使得信息显示更加直观和节能。
蜂鸣器和LED模块：当检测到的酒精浓度超过设置的阈值时，蜂鸣器会发出声音报警，同时LED灯会闪烁，以视觉和听觉的方式提醒用户注意。这种声光报警方式能够迅速引起用户的注意，提高系统的实用性。
继电器输出模块：继电器模块用于控制外部设备的开关，如车辆的启动电路。当检测到的酒精浓度超标时，继电器会关闭，防止车辆启动，从而起到防止酒驾的作用。
WIFI模块：WIFI模块用于将检测到的酒精浓度数据同步到手机等外部设备。用户可以通过手机APP实时查看当前酒精浓度、报警记录等信息，实现远程监控和管理。同时，WIFI模块还支持用户通过手机设置酒精浓度阈值、查看历史数据等功能，提高了系统的智能化和便捷性。

5 实物调试

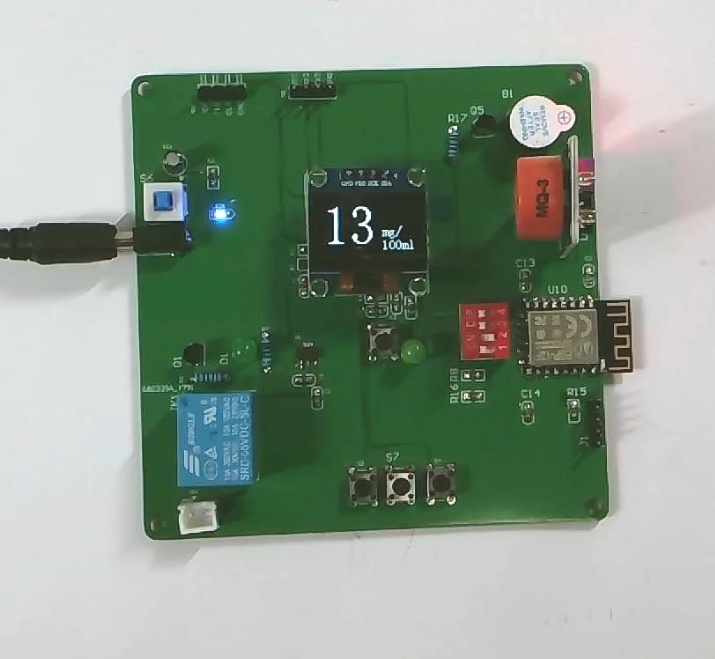

5.1 电路焊接总图

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为蜂鸣器，第六部分为MQ-3酒精浓度传感器，第七部分为继电器，第八部分为WIFI模块。下图5-1为焊接完整实物图：

图5-1电路焊接总图

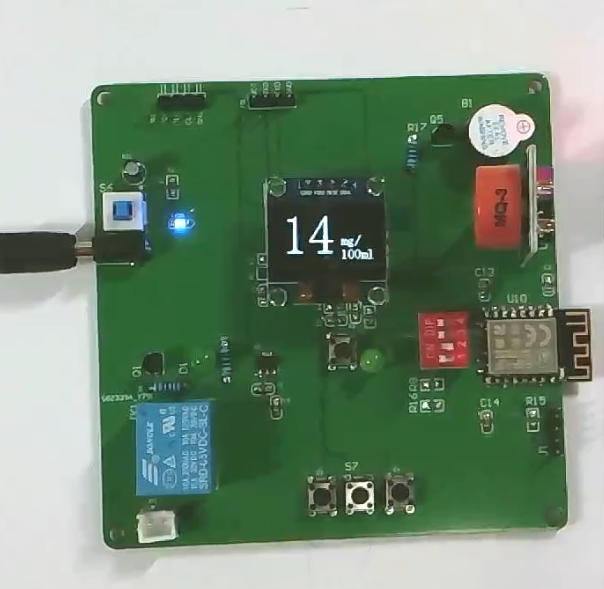

5.2 智能防酒驾系统实物测试

如图5-2所示，下图为上电后，此时显示屏显示智能擦鞋鞋柜的基本情况。

图5-2智能防酒驾系统实物图

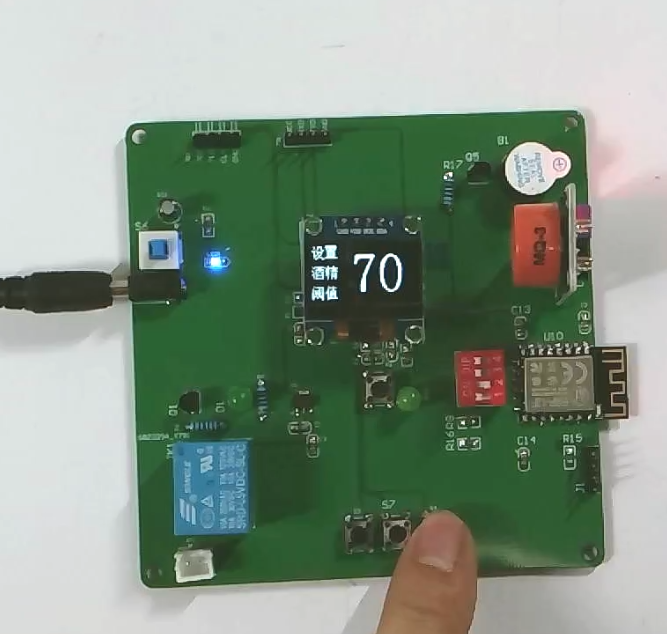

5.3 按键设置阈值测试

如图5-3所示，此设计中通过按键设置酒精浓度阈值。

图5-3按键设置阈值实物图

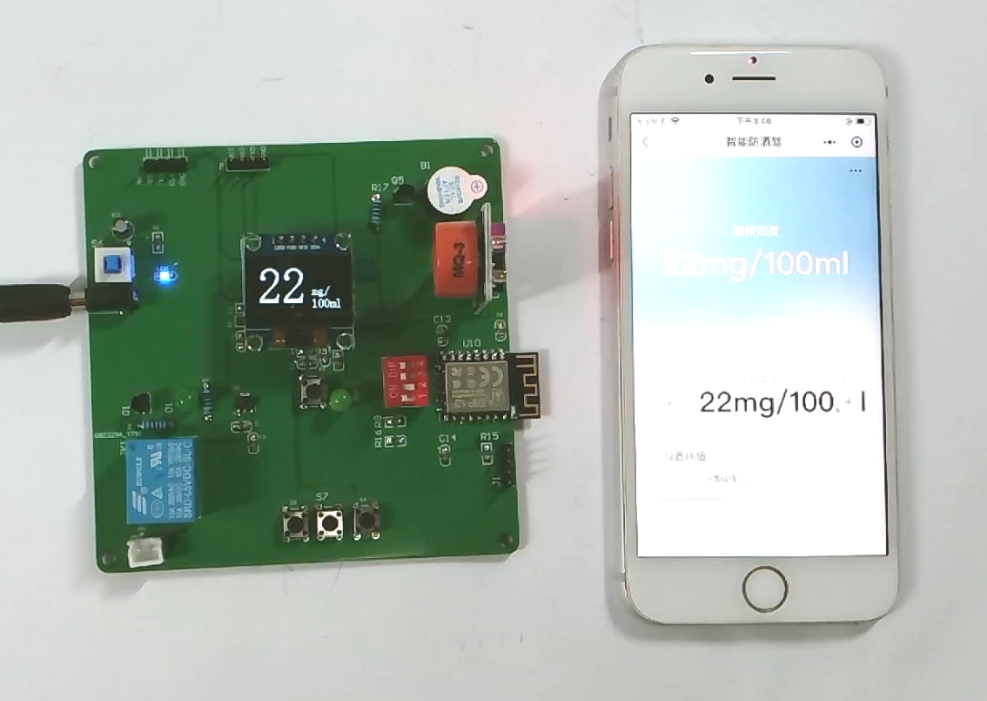

5.4WIFI测试

如图5-4所示，WIFI模块连接到云平台后，可通过微信小程序远程查看与控制智能防酒驾系统。

图5-4WIFI测试实物图

6 仿真调试

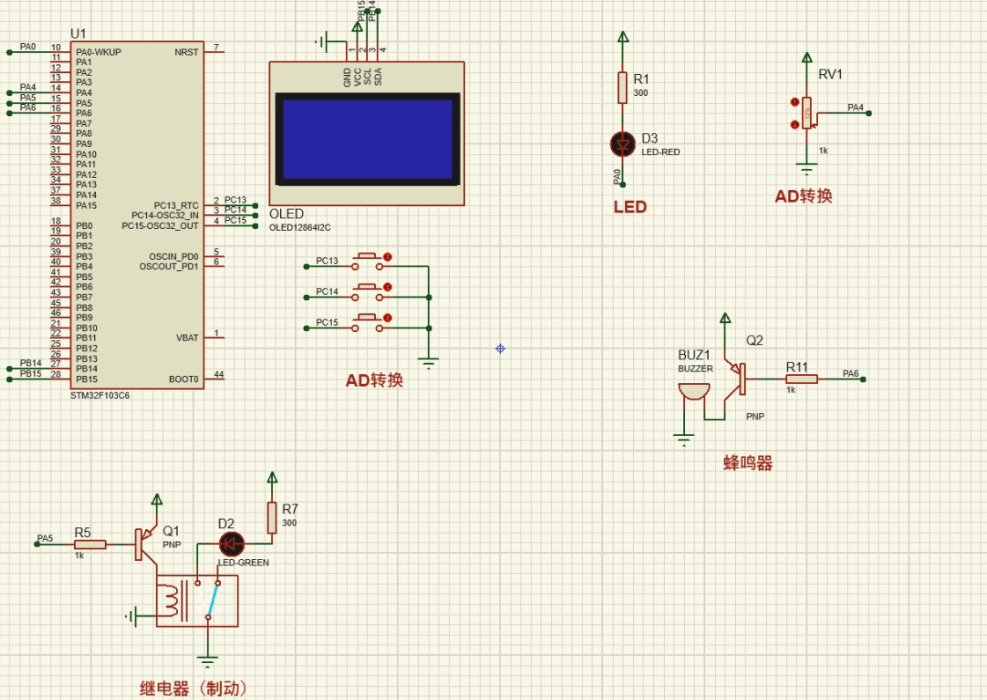

6.1仿真总体设计

如图5-5所示，仿真部分包含STM32F103C8T6最小系统板、OLED12864显示屏、独立按键、酒精检测电路、继电器、LED灯。

图5-5 智能防酒驾系统仿真图

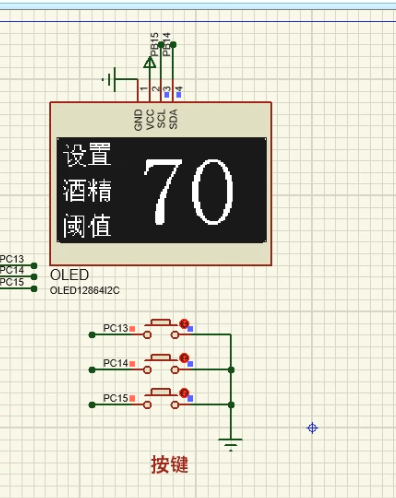

6.2按键设置阈值

如图5-6所示，此设计中通过按键设置阈值。

图5-7 按键设置阈值仿真图

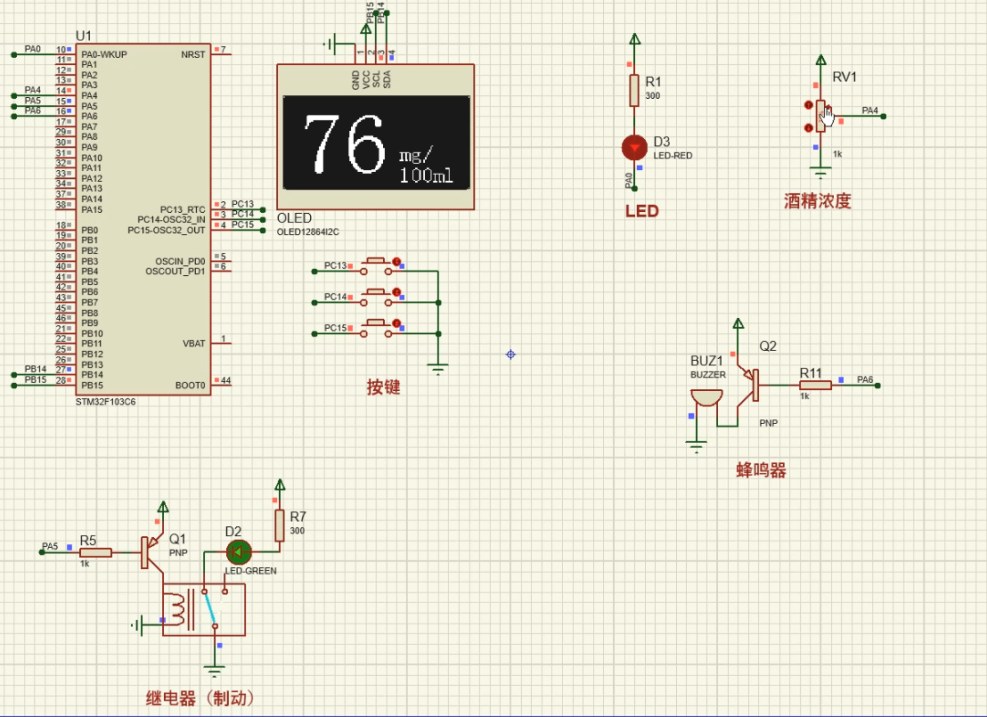

6.3制动测试

如图5-8所示，酒精超标制动继电器工作，同时声光报警开启。

图5-8制动仿真图

设计说明书部分资料如下

设计摘要：

本文设计了一种基于物联网的智能防酒驾系统，通过使用STM32单片机、WIFI模块和MQ-3酒精传感器，实现了对酒精浓度的检测和阈值设置，并通过手机应用进行远程监控和报警。系统在检测到酒精浓度超过设定阈值时，通过声光报警和继电器模拟停车，有效防止酒驾行为的发生。

本系统采用了物联网技术，将传感器、单片机和手机应用进行了有机的结合。首先，通过MQ-3酒精传感器实时检测酒精浓度，并将检测结果通过模数转换器传输给STM32单片机进行处理。单片机负责数据采集和控制，可以通过按键设置酒精浓度阈值。同时，WIFI模块实现了与手机应用的通信，将酒精浓度和阈值发送给手机应用，用户可以随时查看和修改阈值，实现对系统的远程监控和控制。

当酒精浓度超过设定阈值时，系统会触发声光报警装置，发出声音和闪光灯警示，提醒驾驶者注意。同时，系统通过继电器模拟停车操作，有效阻止酒驾行为的继续发生。这一设计不仅可以及时发出警示，提醒驾驶者注意酒精浓度，还可以通过停车操作防止酒驾行为的继续进行，从而保障道路交通安全。

通过对系统的实验和测试，验证了该智能防酒驾系统的可行性和有效性。实验结果表明，系统能够准确检测酒精浓度，并在超过设定阈值时进行报警和继电器控制，能够有效预防酒驾行为的发生。本系统的设计与实现为解决酒驾问题提供了一种新的思路和方法，具有一定的实用性和推广价值。。

关键词：物联网、智能防酒驾、STM32、WIFI、MQ-3

字数：8000+
