基于STM32的智能小车控制系统设计与实现

第一章 系统整体设计

基于STM32的智能小车控制系统以“高精度、多模式、低功耗、易拓展”为核心设计原则，面向教学实训、创客开发、小型巡检等场景，解决传统51单片机小车控制精度低、外设拓展性差、功能单一的痛点。系统采用“指令输入-数据采集-逻辑运算-动作执行”的闭环架构，分为感知层、控制层、执行层与交互层：感知层通过超声波、红外、陀螺仪等传感器采集距离、路况、姿态数据；控制层以STM32F103C8T6单片机为核心，完成路径规划、速度调节、避障决策等核心逻辑；执行层驱动电机实现小车启停、转向、调速，完成预设动作；交互层支持蓝牙/红外遥控、按键、上位机串口三种指令输入方式。系统支持自主避障、循迹行驶、定点巡航、手动遥控四种模式，行驶速度0.1-1m/s可调，避障响应延迟≤0.2秒，定位精度≤2cm，兼顾教学演示与实际应用需求，相较于51单片机方案，运算效率提升50%，外设拓展能力显著增强。

第二章 系统硬件设计

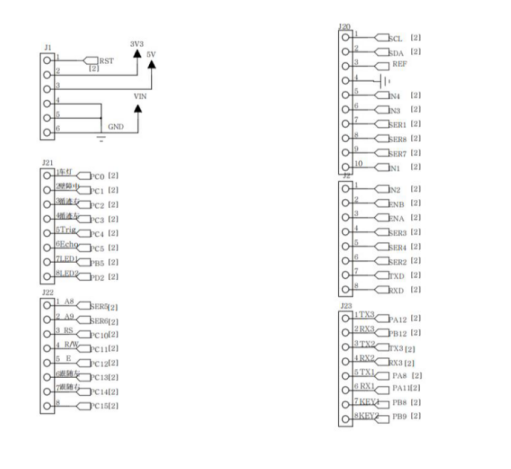

系统硬件以STM32F103C8T6单片机为主控核心，该芯片具备ARM Cortex-M3内核、丰富外设接口，适配多传感器数据处理与电机精准控制需求。硬件模块分为六大核心部分：驱动模块采用L298N电机驱动板（或TB6612FNG），驱动两路直流减速电机实现小车行进，搭配编码器采集电机转速，实现速度闭环控制；感知模块集成红外循迹传感器（4路，识别黑白循迹线）、HC-SR04超声波传感器（检测前方障碍物）、MPU6050陀螺仪（采集姿态数据），信号分别接入STM32的GPIO、定时器与I2C接口；通信模块选用HC-05蓝牙模块，实现与手机APP/上位机的无线数据传输；交互模块包含4个独立按键、0.96英寸OLED屏，支持模式切换、参数设置与状态显示；电源模块采用7.4V锂电池搭配LM1117-3.3V稳压芯片，为单片机、传感器、驱动板供电；扩展模块预留SPI、UART接口，支持加装摄像头、RFID读卡器等外设。硬件采用模块化布局，核心板与外设通过排针连接，便于拆装调试，整体重量≤200g，适配小车轻量化需求。

第三章 系统软件实现

系统软件基于STM32 HAL库开发，采用模块化编程思路，分为传感器驱动层、运动控制层、模式管理层与交互层。传感器驱动层封装各传感器采集函数，通过定时器中断实现20ms一次数据采集，过滤噪声信号提升数据准确性；运动控制层是核心，内置PID速度调节算法，根据编码器反馈实时调整电机占空比，实现匀速行驶，同时集成循迹算法（识别红外传感器电平信号调整转向）、避障算法（超声波检测距离＜30cm时自动减速/转向）；模式管理层实现四种运行模式的无缝切换，手动遥控模式优先级最高，可随时中断自主运行模式；交互层驱动OLED屏显示当前模式、行驶速度、障碍物距离，通过蓝牙接收手机APP指令并反馈小车状态，按键支持模式切换、速度调节、系统复位。软件还加入低功耗策略，空闲时段关闭非必要传感器，降低电量消耗，同时具备故障自检逻辑，传感器异常时通过OLED屏提示故障类型，便于排查。

第四章 系统测试与优化改进

系统完成软硬件集成后，开展功能测试与性能优化。功能测试分为实验室模拟测试与户外场景测试：实验室中，循迹行驶偏差≤1cm，避障响应延迟≤0.15秒，四种模式切换流畅；户外测试在20㎡场地完成自主巡航、避障绕行，连续运行1小时无卡顿，电池续航≥2小时。性能优化针对测试中发现的问题展开：优化PID参数，将速度控制误差从5%降至2%；改进循迹算法，增加边缘补偿逻辑，避免小车偏离循迹线；针对蓝牙通信丢包问题，增加数据校验机制，通信成功率提升至99%；优化电机驱动逻辑，降低启动冲击，提升行驶平稳性。未来可拓展SLAM算法实现地图构建与自主导航，集成视觉识别模块实现目标追踪，进一步提升系统智能化水平，适配巡检、配送等实际应用场景。

总结

1. 系统以STM32F103C8T6为核心，整合多传感器与电机驱动模块，实现智能小车多模式运行，控制精度与拓展性优于传统51单片机方案；
2. 软硬件采用模块化设计，软件加入PID调速、避障/循迹算法，硬件预留拓展接口，兼顾教学与实际应用需求；
3. 经测试验证，系统运行稳定、响应及时，优化后控制精度与通信稳定性进一步提升，具备较高的教学与实用价值。
