一、产品概述

智能称重行李标签是一款集成 BLE 追踪与电子称重功能的便携设备，解决航空出行两大痛点：行李超重罚金和行李丢失。用户通过手机 App 可实时查看行李重量（精度 ±50g），并在机场通过蓝牙追踪功能快速定位行李位置。

目标场景：

• 国际长途旅行：提前称重避免值机超重罚款（平均超重费 $50-200）
• 商务出行：多件行李统一管理，App 显示每个行李重量和位置
• 行李转盘取件：BLE 追踪在 30-50m 范围内辅助定位
• 物流中转：小型包裹重量 + ID 标签

市场容量：根据 The Business Research Company 2026 年报告，全球蓝牙行李标签市场 2025 年约 $0.38B（3.8 亿美元），预计到 2030 年以 CAGR ~15% 增长至 $0.85B。数字行李秤市场 2026 年约 $2.8B，集成 BLE 功能的智能秤占比从 2023 年 8% 升至 2025 年约 22%。

代表产品：

产品	功能	价格	BLE 版本
Tile Pro (2025)	追踪+Find网络	$34.99	BLE 5.0
Etekcity 智能行李秤	称重+App记录	$19.99	BLE 4.2
Dynotag Smart Tag	RFID+BLE双模	$39.99	BLE 5.0
AirTag (苹果)	精准追踪(UWB+BLE)	$29	BLE+UWB
SURE 智能行李秤	称重+LCD+BLE	$24.99	BLE 5.0

产品创新方向：整合"称重 + 追踪 + 电子标签"三合一，当前市面尚无一款产品将三者完全整合。

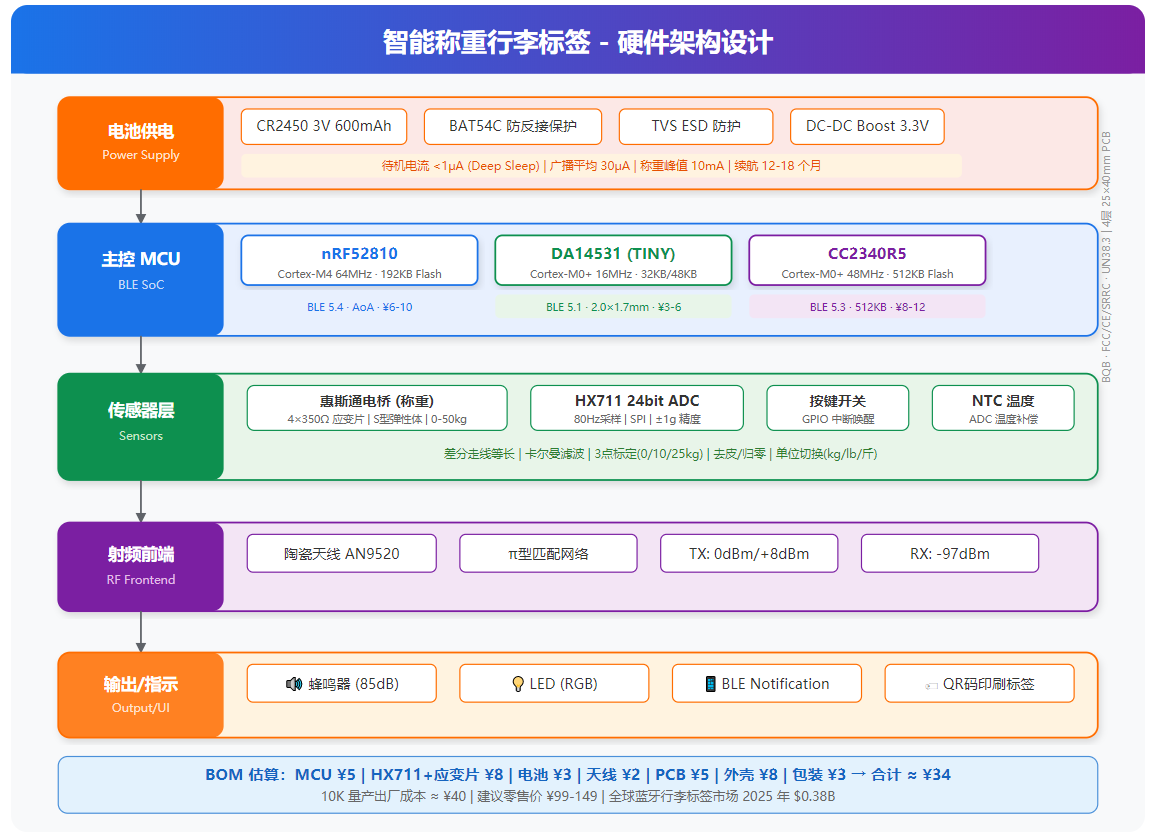

二、硬件架构设计

2.1 主控芯片选型

芯片	内核	Flash/RAM	BLE	价格(¥)	功耗(Tx峰值)
nRF52810	Cortex-M4 64MHz	192KB/24KB	BLE 5.4	¥6-10	4.6mA@0dBm
DA14531 (SmartBond TINY)	Cortex-M0+ 16MHz	32KB/48KB	BLE 5.1	¥3-6	3.5mA@0dBm
CC2340R5	Cortex-M0+ 48MHz	512KB/36KB	BLE 5.3	¥8-12	5.3mA@0dBm
TLSR8253 (Telink)	RISC-V 48MHz	512KB/64KB	BLE 5.0	¥4-8	4.8mA@0dBm

推荐方案：消费级首选 DA14531（极致低成本 + 全球最小封装 2.0×1.7mm），功能丰富选 nRF52810（成熟 SDK、AoA 定位支持）。称重+追踪一体机推荐 CC2340R5（512KB Flash 足够 OTA + 称重算法存储）。

2.2 称重传感器方案

传感器	量程	精度	接口	功耗	价格(¥)
半桥应变片 (350Ω)	0-50kg	±0.03%FS	差分 ADC	被动	3-5
HX711 24bit ADC	-	±1g	SPI	1.5mA	2-4
NAU7802 24bit ADC	-	±0.5g	I2C	1.0mA	5-8

• 称重结构：S 型金属弹性体 + 4 个 350Ω 半桥应变片组成惠斯通电桥
• HX711 或 NAU7802 做 24bit ADC 采样（80Hz），经 MCU 滤波（滑动平均 + 卡尔曼）后输出稳定重量值
• 标定：出厂 3 点标定（0kg/10kg/25kg），斜率+截距存 Flash

2.3 电池/供电方案与续航估算

方案	容量	电压	尺寸	续航估算
CR2032	225mAh	3V	20×3.2mm	~6个月
CR2450	600mAh	3V	24.5×5mm	~15个月
LIR2032 (可充电)	40mAh	3.7V	20×3.2mm	~1个月

• 追踪模式功耗：BLE 广播 1s 间隔，平均电流 ~30μA（DA14531） → CR2450 续航约 600/0.03 = 20,000h ≈ 2.3 年
• 称重模式功耗：HX711(1.5mA) + BLE 连接(5mA) + MCU(3mA) ≈ 10mA，每次称重 5 秒 → 0.014mAh/次，满电可称约 40,000 次
• 典型使用场景（一年 10 次飞行，每次称重 2 次 + 持续追踪）→ 一颗 CR2450 可使用 12-18 个月

2.4 PCB Layout 要点

1. 天线区域（≥10×5mm）绝对禁铜，使用陶瓷天线（AN9520, 3.2×1.6mm）或 PCB 蛇形天线
2. 应变片四线连接（E+/E-/S+/S-）到 HX711，差分走线等长 <1mm，远离射频区
3. 外壳为金属时，天线必须开窗或使用外置天线
4. 电池座加 TVS 防反接，BAT54C 肖特基二极管做反向保护
5. 双面板 4 层（信号-地-电源-信号），板厚 0.8mm 便于装入手柄

2.5 BOM 估算

模块	成本(¥)
MCU (DA14531)	5
HX711 + 应变片	8
CR2450 + 电池座	3
陶瓷天线	2
PCB (4层 25×40mm)	5
外壳 (ABS+硅胶)	8
包装/配件	3
BOM 合计	~¥34

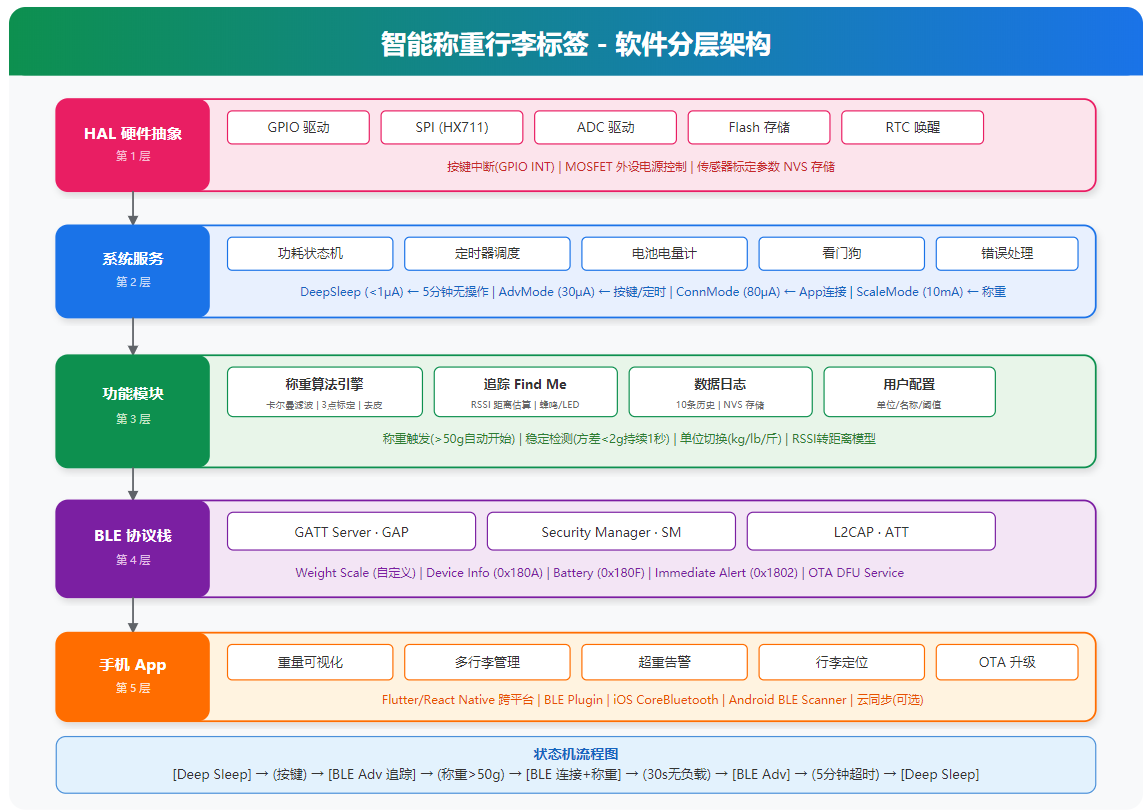

三、软件架构设计

3.1 蓝牙协议栈配置

GATT Profile 设计：

Service	UUID	Characteristic	属性	说明
Device Info	0x180A	Manufacturer Name	R	品牌/型号
Battery	0x180F	Battery Level	R/N	0-100%
Weight Scale	自定义	Weight (kg/lb)	R/N	当前重量值
Weight Scale	自定义	Weight History	R	最近 10 次记录
Weight Scale	自定义	Zero Calibration	W	去皮/归零指令
Tracking	自定义	Proximity Alert	R/N/W	距离告警阈值
Tracking	自定义	Find Me	W	蜂鸣器/闪光触发
OTA	自定义	Firmware Version	R	固件版本
OTA	自定义	OTA Control	W/N	升级控制

广播参数（追踪模式）：

• Adv Interval: 1000ms（省电模式）/ 100ms（机场查找模式）
• TX Power: 0dBm（标准）/ +8dBm（远距离查找）
• Adv Data: Flags + Manufacturer Specific Data + TX Power Level

连接参数（称重模式）：

• Connection Interval: 50ms（兼顾低延迟与低功耗）
• Slave Latency: 0
• Supervision Timeout: 2000ms

3.2 应用层状态机设计

[休眠] ──(按键短按)──▶ [广播-追踪模式] ──(重量>0g)──▶ [广播-测量模式]
   ▲                      │         ▲                      │
   │                      │         │                      │
   └──(5分钟超时)───◀────┘         └──(30秒无负载)───◀────┘
                                      │
                              (App发起连接)
                                      ▼
                              [BLE连接-数据传输]
                                      │
                              (OTA指令)
                                      ▼
                              [OTA升级模式]

3.3 功耗管理策略

模式	平均电流	说明
深度休眠	<1μA	RTC 唤醒定时器运行
BLE 广播 (1s)	~30μA	DA14531 优化参数
BLE 连接 (空闲)	~80μA	连接间隔 50ms
称重+BLE 连接	~10mA	HX711 激活+数据传输
OTA 升级	~6mA	持续数据传输

功耗优化技巧：

• 使用 DA14531 的 SmartSnippets 功耗分析工具
• 称重后立即断开连接，回到广播模式
• HX711 测量完毕立即关闭（MOSFET 切断供电）
• 无操作 5 分钟后进入 Deep Sleep，按键中断唤醒

3.4 OTA 升级方案

• 基于 Nordic DFU Service（nRF52810）/ Dialog SUOTA（DA14531）
• 固件打包：Image Header + Init Packet + Binary
• 签名验证：SHA-256 Hash + ECDSA P-256 签名
• 回滚机制：双 Bank 存储，升级失败自动回退

四、蓝牙 Profile 深度解析

4.1 Weight Scale Profile（自定义）

基于标准 Weight Scale Service (0x181D) 扩展：

• Weight Measurement Characteristic：Flags(8bit) + Weight(16bit, resolution 0.01kg) + Timestamp(optional)
• Weight 单位可通过 Flags 切换 kg/lb/斤
• 支持"去皮"功能：App 下发 Tar Weight → 设备减去皮重后上报

4.2 Find Me Profile

基于标准 Immediate Alert Service (0x1802)：

• Alert Level: No Alert(0) → Mild Alert(1) → High Alert(2)
• High Alert 触发 LED 灯闪烁 + 无源蜂鸣器（~85dB @10cm），便于行李转盘快速定位

4.3 配网/绑定流程

1. 用户长按设备按钮 3 秒进入广播模式
2. App 扫描到设备，显示 "LuggageTag_XXXX"
3. 点击连接 → 自动发现所有 Service/Characteristic
4. App 写入设备名称、用户 ID、偏好单位
5. 开启 CCCD (Client Characteristic Configuration Descriptor) 使能 Notification

4.4 数据传输协议

• 称重值更新：每 200ms 通过 Notification 推送（仅在有负载时）
• 历史记录：Read 请求返回最近 10 次重量 + 时间戳（JSON 格式，约 512 字节）
• OTA 数据：Write Without Response，最大 MTU 247 字节（BLE 5.0），速率约 15KB/s

五、认证与合规

5.1 BQB 认证 (蓝牙资格认证)

• 产品须通过 Bluetooth SIG 认证获取 Declaration ID
• 费用：SIG 会员 $8,000/年（大公司）或 $0（Adopter 会员，仅用已认证模组）
• 使用 Nordic/Dialog 官方认证模组可减免测试项目
• 测试项目：RF-PHY、LL、GATT 一致性

5.2 FCC / CE / SRRC 要求

认证	地区	标准	费用(¥)	周期
FCC ID	美国	FCC Part 15.247	~15,000	4-6周
CE RED	欧盟	EN 300 328 V2.2.2	~20,000	6-8周
SRRC	中国	工信部无【2018】75号	~30,000	8-12周
TELEC	日本	ARIB STD-T66	~25,000	6-8周

5.3 航空安全合规

• 内置锂电池 ≤ 0.3g 锂含量（CR2032 合规）
• 需符合 UN38.3 电池运输安全测试
• 产品标签注明 "Contains Coin Cell Battery – Remove Before Checked Baggage"
• FAA 允许锂金属电池（CR 系列）≤2g 锂的行李标签随身携带

六、量产与成本分析

6.1 制造成本拆解

成本项	单件(¥)	10K量(¥)	100K量(¥)
BOM	34	28	22
PCBA	8	5	3
组装测试	6	4	2.5
包装	3	2.5	2
认证摊销	10	1	0.1
出厂成本	~61	~40	~30
零售价(建议)	¥99-149	-	-

6.2 投资回报

• 模具开发：¥30,000-60,000（ABS 注塑 + 硅胶包胶）
• 认证费用：¥65,000-100,000（FCC+CE+SRRC+BQB）
• 首批 10K 出货成本约 ¥40 万
• 以零售价 ¥129、渠道价 ¥65 计，出货 8,000 只即可覆盖所有前期投入
• 全球蓝牙行李标签市场年增速 15%，市场空间充足
