MEMS电容式加速度计的系统研究：理论、优化与典型器件分析

摘要：微机电系统（MEMS）电容式加速度计凭借其微型化、低功耗、高精度及优异的温度稳定性，已成为现代惯性传感领域的核心器件。本文从基础动力学模型出发，系统阐述了电容式检测的理论框架、关键结构与设计范式及制造工艺演进。在此基础上，以业界广泛应用的MPU-6050六轴运动传感器为典型分析载体，深入剖析其加速度计与陀螺仪的物理建模、量程配置、噪声特性及零偏漂移等关键性能指标，并探讨了基于数字运动处理器（DMP）的多源数据融合策略。研究表明，器件级性能与系统级应用之间存在灵敏度-带宽-噪声的固有三角约束，而MPU-6050的性能边界恰好揭示了消费级MEMS传感器向高端应用跃迁所面临的核心瓶颈。本文进一步综述了灵敏度增强与噪声抑制的双轨优化策略，并对智能化集成与新材料应用等未来方向进行了展望。

关键词：MEMS；电容式加速度计；差分检测；MPU-6050；噪声抑制；数据融合

一、引言

微机电系统（Micro-Electro-Mechanical Systems, MEMS）技术将经典力学原理与现代半导体工艺在微米尺度上深度融合，实现了加速度计、陀螺仪等惯性传感器的批量制造与低成本化。在压阻式、压电式、谐振式和电容式等众多 transduction 方案中，电容式检测凭借其高灵敏度、低噪声基底、出色的直流响应以及温度稳定性，已成为高性能MEMS加速度计的主流技术路线。从应用维度审视，MEMS电容式加速度计已从智能手机屏幕旋转、计步等消费场景拓展至汽车主动安全、高精度惯性导航、地球物理勘探及大型结构健康监测等高端领域，这些应用对其超高灵敏度、极低噪声水平和长期稳定性提出了日益严苛的要求。

然而，在主流的多质量块单片集成三轴方案中，面外（Z轴）检测的性能瓶颈显著制约了系统整体精度。如何从机械结构设计、检测电路优化与制造工艺创新三个层面实现系统性突破，已成为学术与工业界的共同关切。本文旨在构建从基础理论到器件实现、再到典型芯片深度剖析的完整知识体系，为相关领域的研究与工程实践提供参考。

二、工作原理与理论模型

2.1 基本工作机理

MEMS电容式加速度计的核心是一个通过弹性梁悬挂的可动质量块（Proof Mass），其与固定电极共同构成一个微型平行板电容器。其工作基于牛顿第二定律（F=ma）与平行板电容原理的耦合。

当外部加速度作用于传感器时，可动质量块因惯性而产生相对于固定电极的位移。该位移改变电极间的间距（或重叠面积），从而引起电容值的变化。这一微小的电容变化经由片内信号处理电路（通常为专用集成电路ASIC）转换、放大并量化为与加速度成比例的电信号。

2.2 动力学系统建模

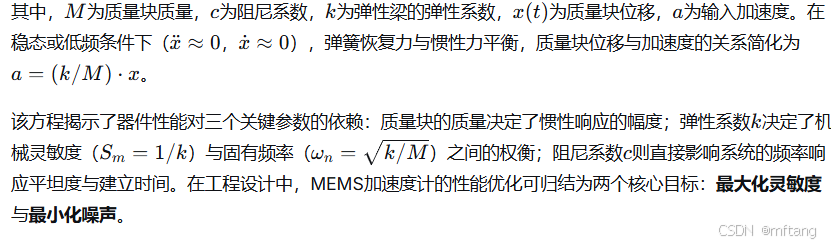

传感器的机械行为可用经典的质量-弹簧-阻尼二阶系统精确描述：

2.3 差分电容检测

为提升测量精度与抗共模干扰能力，主流设计普遍采用差分电容检测方式。通过检测两个对称电容（C1和C2）的差值变化，可有效抵消温度漂移、电源波动及工艺偏差等共模干扰。在读出电路层面，电容-电压（C/V）转换器作为信号链的第一级，其转换精度对系统整体噪声系数具有决定性影响。

三、关键结构与设计范式

3.1 结构分类

按检测方向，MEMS电容式加速度计可分为面内检测（X/Y轴）与离面检测（Z轴）两大类。面内结构质量块在芯片平面内水平移动，工艺成熟度高。离面检测因质量块垂直于芯片平面运动，在深反应离子刻蚀（DRIE）与牺牲层释放等环节面临更大挑战。

针对Z轴加速度计，学术界与工业界已发展出两种主要设计范式：（1）垂直位移结构，从简单的直梁演进至蛇形梁与双层对称构型，通过弹性梁的垂直变形实现离面位移；（2）扭转摆结构，利用旋转力学原理，质量块绕扭转轴旋转，将加速度转化为角位移，具备紧凑布局与高灵敏度潜力。

3.2 多轴集成挑战

单片集成多轴（特别是三轴）电容式MEMS加速度计是重要技术方向。然而，在三轴方案中，Z轴性能瓶颈已成为制约整体精度的关键因素。相较于X/Y轴成熟的面内结构，Z轴设计在灵敏度、噪声水平与制造一致性方面均面临更大的离散性。这一局限驱动着研究者对离面结构设计与后段补偿技术进行持续攻关。

四、制造工艺与技术演进

MEMS加速度计的制造主要依托体微加工与表面微加工两大技术路线。体微加工通过对硅衬底进行深刻蚀来构建三维立体结构；表面微加工则在硅片表面逐层沉积与刻蚀薄膜材料。

深反应离子刻蚀（DRIE） 与绝缘体上硅（SOI） 晶圆的应用是两项关键的使能技术。基于DRIE的方法可大幅减小芯片尺寸，并消除了湿法腐蚀（如KOH或TMAH）所需的繁琐角补偿问题。SOI晶圆由硅衬底层、埋氧层与高质量单晶硅器件层构成，为高性能微结构制造提供了理想平台。

近年来，研究者也在探索超越传统硅基制造的新范式，包括PCB基制造、低温共烧陶瓷（LTCC）、3D打印及微细电火花加工（μWEDM）等。这些新兴工艺在材料选择、成本控制与结构复杂度方面提供了新的可能性。

五、典型器件深度分析：MPU-6050六轴运动传感器

为将前述理论设计原则与制造工艺固化为可量化的性能基准，本节以InvenSense（现属TDK集团）推出的MPU-6050为典型分析载体，系统揭示其设计决策、实测行为与工程约束之间的内在关联。

5.1 芯片架构与系统集成

MPU-6050是全球首款将三轴加速度计与三轴陀螺仪集成于同一硅片的六轴运动跟踪器件，采用4×4×0.9mm的QFN-24封装，工作电压2.375V至3.46V，典型工作电流仅5mA（1kHz输出速率），睡眠模式下低至5μA。该器件支持I²C（默认地址0x68）与SPI双通信接口。

其架构的核心创新在于片内集成的数字运动处理器（Digital Motion Processor, DMP） 。DMP通过硬件加速实现传感器数据的实时融合，可直接输出表征物体姿态的四元数，显著降低主控芯片的运算负担。此外，DMP支持自由落体检测、运动触发、零运动检测等中断功能，并可通过辅助I²C主总线读取外部磁力计数据，实现完整的九轴融合。内置的512字节FIFO缓冲区允许系统批量读取数据后进入低功耗轮询模式。

5.2 加速度计：物理建模与数据表征

5.2.1 坐标系定义与物理基准

理解MPU-6050的数据必须首先锚定其硬件坐标系。根据数据手册定义：原点位于芯片封装底部中心；X轴沿芯片长边方向，由1号引脚指向2号引脚为正向；Y轴沿芯片短边方向，由1号引脚指向4号引脚为正向；Z轴垂直于封装表面，遵循右手定则，由底部指向顶部为正向。加速度计输出的原始数据 AX,AY,AZAX,AY,AZ 即对应于该本体坐标系下各轴向的比力（Specific Force），单位为重力加速度g。

5.2.2 量程配置与灵敏度解析

MPU-6050加速度计支持四档可编程满量程范围：±2g、±4g、±8g、±16g，通过寄存器0x1C的AFS_SEL[1:0]位配置。不同量程对应的灵敏度（单位加速度对应的数字量）如表1所示：

量程	灵敏度	理论分辨率
±2g	16,384 LSB/g	~0.061 mg/LSB
±4g	8,192 LSB/g	~0.122 mg/LSB
±8g	4,096 LSB/g	~0.244 mg/LSB
±16g	2,048 LSB/g	~0.488 mg/LSB

以±2g模式为例，16位ADC的分辨率达0.061 mg/LSB，理论上可检测0.06 mg级别的微小振动。量程选择本质上是测量分辨力与动态范围的权衡：高灵敏度设定（±2g）可提升微弱信号的分辨能力，但将压缩可测量的最大加速度上限。

5.2.3 静态重力场下的校准分析

当MPU-6050处于完全静止状态且封装水平时，理论上Z轴读数应为 −g−g（约-16,384 LSB，±2g量程下），X、Y轴读数为0。然而，实际读数必然存在偏差，来源可分为两类：（1）系统性偏差（Bias），由微加工工艺导致的质量块初始位置偏移、弹性梁应力残余及电路零点漂移引起，典型值在±50 mg（毫重力）量级；（2）随机噪声，由机械热运动与电子电路本底噪声引起。

标准六面校准法要求将器件分别置于六个正交方位（+X、−X、+Y、−Y、+Z、−Z），每个方位采集足够长时间（>1秒）的稳定读数，据此求解零偏向量：

与比例因子误差。这一校准流程是将原始LSB值转换为有物理意义的加速度值的前提。

5.2.4 噪声性能

MPU-6050加速度计的噪声密度标称值为400 μg/√Hz，在优化条件下部分文献报道可达130–300 μg/√Hz。噪声可通过寄存器0x1A的数字低通滤波器（DLPF）进行抑制（支持260Hz至5Hz带宽调节）。以DLPF_CFG=2（100Hz带宽）为例，总RMS噪声约为0.033%量程。然而，低带宽设置虽能有效滤除高频噪声，却会引入相位延迟，需根据应用场景（如实时控制与离线测量）审慎权衡。

5.3 陀螺仪：动力学与误差传播分析

5.3.1 传感机理

MPU-6050陀螺仪基于科里奥利效应。当传感器绕某轴旋转时，片内微型振子因旋转受到科里奥利力（Fc=−2MΩ×v）作用产生偏移，该偏移量经电容检测与ADC转换为数字角速度值。

5.3.2 量程配置与噪声特性

陀螺仪支持四档量程：±250°/s、±500°/s、±1000°/s、±2000°/s，对应灵敏度分别为131、65.5、32.8、16.4 LSB/°/s。±250°/s模式下分辨率达0.0038°/s/LSB，适合慢速姿态跟踪；±2000°/s模式则适用于无人机特技飞行等高速旋转场景。

陀螺仪的典型零偏为±5°/s，温度漂移典型值为每10°C变化约±1°/s，这一温度依赖性在长时积分应用中尤为关键。噪声密度典型值为0.005°/s/√Hz，可通过DLPF配置抑制。

5.4 传感器融合与姿态解算

单一传感器的固有局限决定了多源融合的必要性。陀螺仪的积分漂移（角速度积分得到角度时，零偏与噪声随时间累积）与加速度计的运动叠加误差（动态条件下，加速度计测量的不仅是重力分量，还包含载体自身运动加速度）构成了一对互补的误差源。

MPU-6050的DMP通过硬件加速实现融合。在软件层面，常见融合策略包括：（1）互补滤波，利用加速度计低频精度高、陀螺仪高频响应快的特性进行加权融合；（2）卡尔曼滤波，通过建立状态空间模型，在统计最优框架下融合多源测量值；（3）Madgwick滤波，基于梯度下降的四元数姿态估计算法；（4）自适应加权滤波，根据载体运动加速度大小动态调整加速度计测量在观测更新中的权重，有效抑制大机动条件下的姿态误差。

5.5 性能边界与工程启示

MPU-6050的案例分析揭示了通用消费级MEMS器件与高端应用需求之间的实质鸿沟：

其一，量化灵敏度与满量程范围的矛盾。±2g量程下虽有0.061 mg/LSB的理论分辨率，但400 μg/√Hz的噪声密度意味着实际有效分辨率远低于静态理论值，微弱信号（<1mg）完全淹没在噪声基底中。

其二，零偏稳定性与积分时间的矛盾。陀螺仪±5°/s的典型零偏经积分后，在10秒内即产生近50°的角度漂移，完全无法独立支撑导航级应用。这从根本上决定了消费级IMU必须依赖外部辅助（如磁力计、GPS或视觉里程计）进行周期性的零偏校准。

其三，MPU-6050已被TDK标记为停产产品，推荐替代型号为ICM-42670-P，但其架构设计思想与性能约束模式对后续器件（包括ICM-42670、BMI系列等）仍具有重要的参考价值。

从系统设计视角出发，针对MPU-6050的优化策略应包括：精确的六面校准以消除零偏与比例因子误差；建立温度补偿模型抑制漂移；依据应用需求优化DLPF带宽以平衡噪声与响应速度；以及采用先进融合算法（如自适应卡尔曼滤波）提升动态姿态精度。

六、性能优化的一般策略

基于MPU-6050案例分析所揭示的性能瓶颈，本节从更一般性的视角综述MEMS电容式加速度计的性能优化路径。

6.1 灵敏度增强

灵敏度增强可通过多种途径实现：增大质量块质量（受芯片面积约束）、优化弹性梁设计以降低等效刚度（但会降低固有频率）、以及改进电容检测的转换增益。近年来，反弹簧机构（Anti-spring Mechanism） 因其刚度软化效应受到广泛关注。研究者提出由两个预制弯曲梁并联组成的新型反弹簧机构，可在无需大偏置力和位移的条件下实现刚度软化。实验表明，采用该机构的加速度计灵敏度提升10.4%，噪声基底与偏置不稳定性分别降低10.5%和4.2%。

6.2 噪声抑制

MEMS加速度计的分辨率受总噪声等效加速度限制，来源主要包括机械-热噪声（布朗噪声）与电路噪声。抑制策略分两层面推进：（1）源头降噪，集成大惯性质量块、降低阻尼系数、采用低噪声接口电路；（2）信号链增强，通过机械结构优化或电学增益提升信噪比。

在电路创新方面，西安电子科技大学团队提出的高压正交斩波激励（HVOE）读出技术实现了噪声22 μg/√Hz、偏置不稳定性5 μg的优异性能。此外，高压脉冲激励（HVPE）协同降噪技术也为小尺寸、低功耗加速度计提供了可行的噪声解决方案。

6.3 带宽与噪声的权衡

带宽扩展与信噪比控制之间存在固有矛盾。针对此问题，研究者提出了数字带宽补偿方法，将基于物理的补偿滤波器设计与自适应噪声抑制相结合，使电容式MEMS加速度计在实现宽带宽的同时保持低噪声输出，拓展了其在振动分析与高速控制中的应用潜力。

七、应用领域

MEMS电容式加速度计的应用已从消费电子拓展至多元高价值领域：

消费电子：智能手机屏幕旋转、计步器、可穿戴运动监测、相机光学防抖。
汽车电子：安全气囊触发决策、电子稳定控制（ESC）、主动悬架姿态感知。
工业与基础设施：旋转机械振动监测、大型结构（桥梁、大坝）健康监测、倾角测量与水平校准。
高端专业领域：高精度惯性导航与制导系统、地球物理勘探与微震监测、无人机与机器人飞行控制。
医疗健康：患者运动监测、康复姿态捕捉、跌倒检测。

八、未来发展趋势

性能持续突破：面向微振动测量和导航级应用，研究者正致力于开发具有阿法级（attofarad, 10⁻¹⁸ F）电容分辨率的读出电路，以期将噪声水平压至μg/√Hz甚至ng/√Hz量级。

智能化与单片集成：将更多信号处理功能（包括模数转换、数字滤波、通信协议栈及专用融合算法）与传感器单片集成，形成完整的“智能传感器系统”。单片多自由度（MDoF）电容式MEMS加速度计是通向更高集成度的前沿方向。

新材料与新工艺：超越传统硅基制造的范式正在涌现。PCB基、LTCC、3D打印及纳米材料（如石墨烯）的引入，或在特殊应用场景（如高温、强辐射、柔性可穿戴）中开辟新的技术路线。

应用驱动定制化：针对无人机避障、AR/VR头显、真无线立体声（TWS）耳机等特定场景进行专用化设计与算法级优化，将成为产品差异化的重要策略。

九、结论

MEMS电容式加速度计作为惯性传感领域的核心技术，已在理论认知、设计范式与工程实现层面取得长足进展。本文通过构建从基础动力学模型到制造工艺、再经由MPU-6050典型器件深度剖析至一般性优化策略的完整论述链条，揭示了该领域技术演进的内在逻辑。研究表明，器件性能受制于灵敏度-带宽-噪声的固有三角约束，而消费级与高端应用的需求鸿沟正驱动着机械结构、检测电路与融合算法三个维度的协同创新。MPU-6050作为一代经典器件，其设计思想与性能边界至今仍是理解MEMS惯性传感器工程约束的最佳范本之一。随着新材料、新工艺的导入以及智能化集成程度的持续提升，MEMS电容式加速度计必将在更广阔的物理世界感知与智能控制场景中发挥不可替代的基础性作用。
