今天咱们用最通俗的语言，把PCB设计里的「爬电距离」讲透，不管是刚入门的新手，还是需要快速自查的老手，看完这篇都能直接套用，避开安规踩坑！

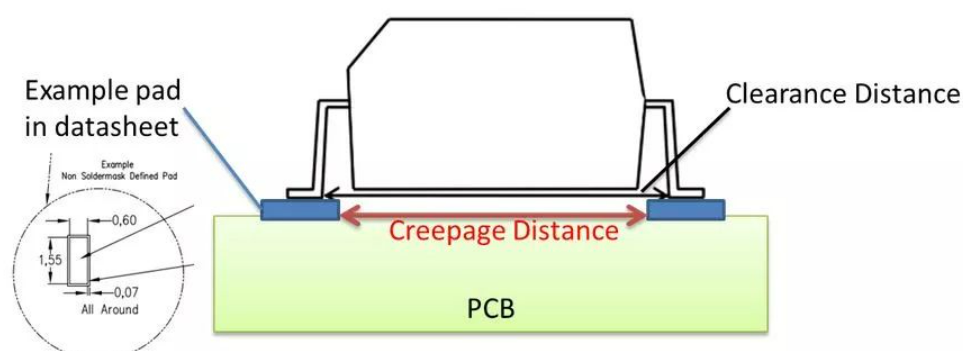

先抛核心定义（记牢不踩坑）：爬电距离，就是PCB上两个不同电压的导体之间，沿着板子绝缘表面“能爬过去”的最短路径长度。核心作用只有一个——防止电流沿PCB表面漏电、打火、短路，是高压PCB、安规设计的重中之重，直接关系到产品能不能过CCC/CE/UL认证、能不能安全上市。

一、通俗比喻：一眼看懂爬电距离
不用记复杂术语，记住一个场景就够了：
把PCB表面想象成一块平地，两个带电的焊点（比如220V火线和低压5V地线）是两个目的地，一只蚂蚁只能贴着平地走（不能飞、不能穿板），从一个焊点爬到另一个焊点的最短路径，就是「爬电距离」。

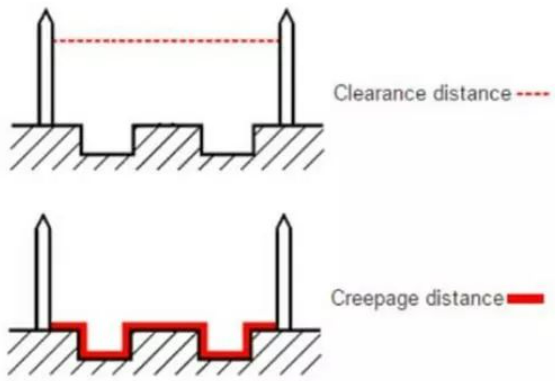

关键区分：爬电距离 vs 电气间隙（新手必避坑）
很多人会把这两个概念搞混，其实一句话就能分清：

• 爬电距离：沿PCB表面走（绕开槽、绕台阶、绕元件），重点防「表面漏电、灰尘/湿气导电、长期漏电痕迹」；
• 电气间隙：空中直线飞（两点之间的直线距离），重点防「高压空气击穿、瞬间电弧」。


简单说：爬电是“走地面”，电气间隙是“坐飞机”，两者都要满足，缺一不可。
二、为什么必须留够爬电距离？（3个致命风险）
别觉得“多留距离浪费空间”，爬电距离不够，后期必出大问题，尤其是高压PCB（220V/380V）：

1. 表面漏电（最常见）：PCB用久了会积灰尘、受潮，或者残留助焊剂，这些污染物会在表面形成微弱导电层，高压会顺着这个“导电层”爬过去，产生漏电流、元件发热，严重时直接打火；
2. 漏电起痕（长期失效）：高压长期作用下，绝缘表面会被慢慢腐蚀、碳化，形成永久的导电痕迹（叫“电痕”），一旦形成，相当于直接短路，最终烧板、引发安全事故；
3. 安规认证卡壳（最致命）：家电、工控、电源类产品，必须满足IEC 60664、GB 4943等安规标准，爬电距离不达标，产品根本不能上市、不能销售，前期所有设计都白费。

三、影响爬电距离的4个关键因素（设计必看）
爬电距离不是随便留的，要根据实际场景计算，核心看这4点：

1. 工作电压（最核心因素）
   电压越高，爬电距离必须越大，这是最基本的规律，给大家整理了常用范围（直接参考）：
   （1）低压（<60V，如5V/12V/24V）：0.5~1mm 即可
   （2）220V交流（峰值311V）：最小2.5~4mm（强弱电隔离需更大）
   （3）380V交流：8~12mm
   （4）高压（1000V+）：15~20mm及以上

2. 污染等级（环境决定）
   PCB使用环境越脏、越潮湿，爬电距离就要留得越大，按环境分4个等级，咱们常用的是2级：

• 等级1：超洁净环境（如实验室、密封设备内部）→ 爬电距离最小；
• 等级2：普通室内（家电、办公设备，少量灰尘）→ 最常用，按标准值留即可；
• 等级3：工业/户外（多灰尘、潮湿、导电粉尘）→ 爬电距离需放大50%以上；
• 等级4：恶劣导电污染（如化工厂、矿山，极少用到）→ 距离大幅放大。

3. PCB材料（CTI值）
   CTI（耐漏电起痕指数）：数值越高，PCB材料越耐漏电，所需爬电距离越小，咱们常用的是FR-4：

• FR-4（常规PCB材料）：CTI≈175~250V → 按常规距离留；
• 高CTI材料（300~600V）：可适当缩小爬电距离；
• 纸基板、低质绝缘材料：CTI低，爬电距离需放大。

4. PCB表面状态
   表面处理和结构，也会影响爬电距离，重点注意3点：

• 有阻焊层：绝缘性更好，爬电距离按标准值取即可；
• 无阻焊（裸铜边缘）：绝缘性差，爬电距离需放大1.5~2倍；
• PCB开槽：槽宽≥1mm时，能有效拉长爬电路径（蚂蚁必须绕槽走），但不改变电气间隙（直线距离不变）。

四、PCB设计实操：怎么满足爬电距离？（新手直接用）
不用死记硬背标准，掌握这4个实操方法，轻松满足安规：

1. 先分区：强弱电彻底隔离：把220V强电区域（L/N/PE）和低压区域（5V/12V）完全分开，中间留足隔离带，避免交叉走线；
2. 走线与焊盘：拉大间距+避免尖角：高压走线不要平行长距离铺设，焊盘之间间距拉满；避免尖角、细尖（电场会集中在尖角，易打火），所有拐角用圆角；
3. 开槽（最常用技巧）：在高压与低压之间开深槽、宽槽（≥1mm），强制拉长爬电路径，成本低、效果好，是高压PCB的首选优化方式；

4. 元件布局：高压元件靠边放：变压器、光耦、安规电容等隔离元件放在强弱电中间，引脚间距按安规拉满；高压元件尽量靠边，远离低压控制区（如MCU、运放）。

五、220V PCB常用参考值（直接套用，不用计算）
场景：普通室内、FR-4材料、有阻焊层、污染等级2（最常用场景），直接抄作业：
（1）火线L ↔ 零线N：爬电距离≥2.5mm，电气间隙≥2.0mm
（2）L/N ↔ 地线PE：爬电距离≥3.0mm
（3）强电 ↔ 低压（5V/12V）：爬电距离≥4.0mm，电气间隙≥3.0mm

六、总结（一句话记牢）
爬电距离就是PCB表面的“安全隔离线”，电压越高、环境越脏、材料越差，距离就要留得越大；设计时先查安规标准，再根据实际场景计算距离，最后用开槽、分区优化，既能满足安全要求，又能避免浪费PCB空间。
最后提醒：不同行业、不同产品的安规要求略有差异，最终爬电距离需以对应标准（如IEC 60664、GB 4943）为准哦～
