A‑47 双麦阵列语音处理模块：90dB 回音消除 + 45dB 降噪，嵌入式音频量产首选
·
【远距离AEC默认】优异性能双麦DSP模组A-47
在车载对讲、智能家居门禁、IPC 监控、会议通话、工业广播等场景中，回音啸叫、环境噪音、远距离拾音模糊、射频干扰一直是音频体验的核心痛点。传统语音方案要么只降噪、要么只消回音，兼容性差、功耗高、集成复杂。
【近距离AEC】AEC+ENC合一消回音模组A-47

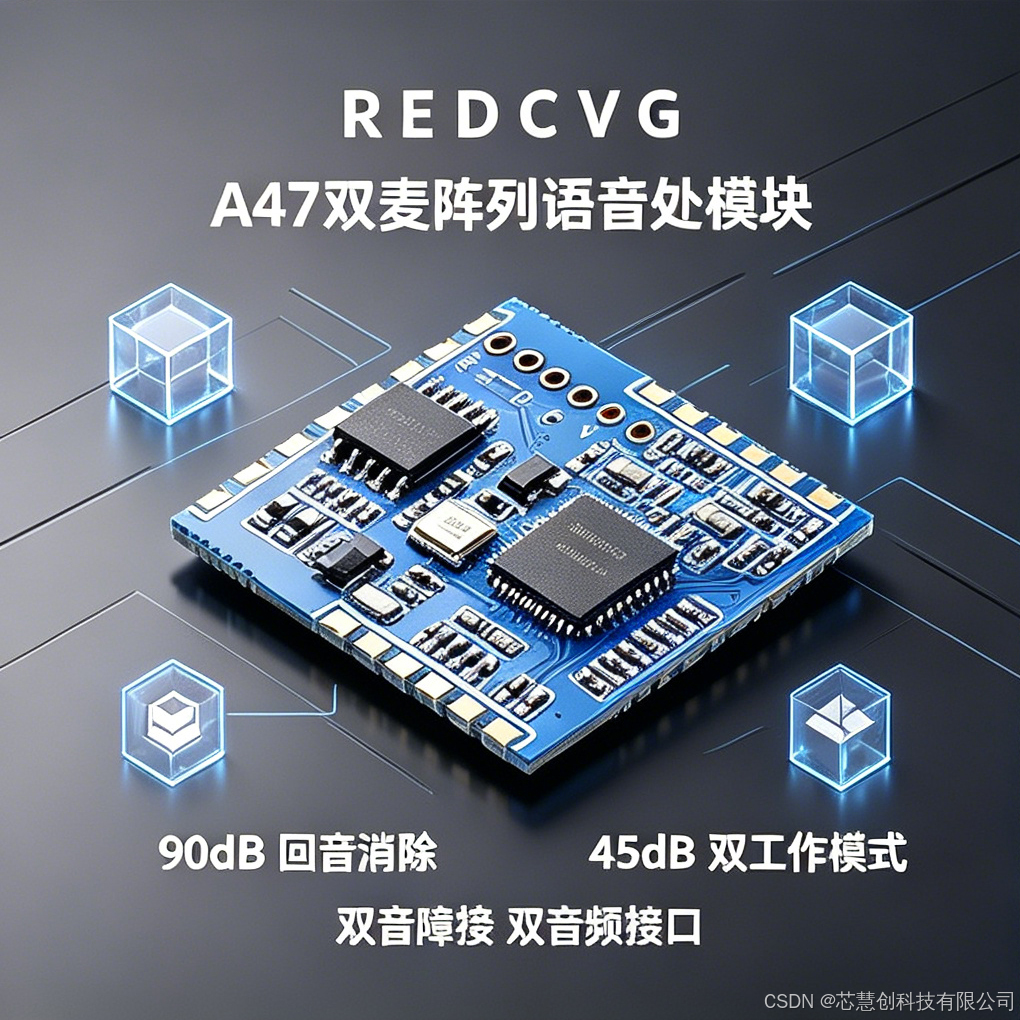

芯慧创 A‑47（V2.0）是一款面向量产的双麦阵列 DSP 语音处理模块，以高规格 AEC 回音消除 + 强 ENC 降噪为核心，支持模拟 / 数字双接口、低功耗、小体积，可快速落地到各类音频通话与拾音设备，本文基于官方规格书做完整技术拆解与工程实践指南。
一、模块定位与核心亮点
A‑47 内置专业声学处理 DSP，主打免提全双工通话回音消除与环境拾音降噪，面向硬件工程师、音频方案商、嵌入式开发者提供一站式语音前处理方案。
核心亮点
- 90dB 高等级回音消除（AEC），支持 100ms 延迟空间回音抑制
- 最高 45dB 环境降噪（ENC），单 / 双麦自适应，稳态 / 非稳态噪音双压制
- 双工作模式：消回音模式 / 纯拾音降噪模式，各含近 / 中 / 远三档灵敏度
- 模拟差分 + 数字 PDM 双接口，强抗干扰，适配射频恶劣环境
- 低功耗：典型工作电流 22–25mA
- 小体积：23mm × 20mm，半孔焊盘，可直接贴片或转接板接入
- 供电灵活：5V（4–6.5V）/ 3.3V 二选一，5V 供电时可输出 3.3V/100mA
二、核心技术原理与性能指标
1. 两大核心算法
1）回音消除 AEC
- 处理对象：扬声器回声、空间反射声、全双工通话啸叫
- 消除深度：90dB（结构合理最佳状态）
- 最大可消除延迟：100ms
- 适用：对讲、门禁、车载蓝牙、会议设备、可视门铃
2）环境降噪 ENC
- 单麦：压制空调、风扇、马达、交通等稳态噪音
- 双麦：额外压制旁人说话、喧闹、脚步等非稳态噪音
- 降噪深度：最高 45dB
- 拾音范围：10cm–500cm，高灵敏麦可达 1000cm
2. 关键电气参数
表格
| 参数项 | 典型值 | 备注 |
|---|---|---|
| 供电电压 | 4–6.5V / 3.3V | 二选一 |
| 工作电流 | 22–25mA | 低功耗便携友好 |
| 回音消除 | 90dB | 100ms 延迟 |
| 降噪深度 | 45dB | 最佳状态 |
| 模拟输入 | 单端 1.4Vpp / 差分 2.8Vpp | |
| 模拟输出 | 2.4Vpp | 阻抗 10KΩ |
| 数字接口 | PDM 麦克风格式 | 输入 / 输出 |
| 工作温度 | -45℃ ~ 85℃ | 工业级 |
三、硬件接口与引脚定义
A‑47 共 17 脚，半孔焊盘，间距 2.54mm，工程集成非常友好。
表格
| 脚位 | 功能 | 说明 |
|---|---|---|
| 1 | +5V | 主供电 4–6.5V |
| 2/3 | SPK_IN P/N | 消回音参考信号差分输入 |
| 4/5 | MIC_OUT P/N | 处理后音频差分输出 |
| 6/7 | MIC0‑/MIC0+ | 主麦克风 |
| 8/9 | MIC1‑/MIC1+ | 次麦克风（降噪参考） |
| 10/13/15 | GND | 地 |
| 11 | DMICOUT‑D | 数字输出数据 |
| 12 | DMICOUT‑C | 数字输出时钟 |
| 14 | 3V3 | 3.3V 供电 / 输出 |
| 16/17 | DMICIN‑C/D | 数字麦克风输入 |
工程要点：
- SPK_IN 为消回音参考信号，必须从功放前级或经分压衰减接入，建议单端＜500mV
- 双麦布局建议间距 ≥6cm、朝向不同，主麦对人、副麦对噪音源
四、11 种硬件连接模式（工程速查）
模块支持消回音 / 纯降噪两大场景，搭配模拟 / 数字、单麦 / 双麦，共 11 种标准接法，覆盖绝大多数产品形态。
常用模式速览
- 消回音 + 单模拟麦 + 模拟输出（门禁 / 对讲首选）
- 消回音 + 单模拟麦 + PDM 数字输出（抗干扰强）
- 消回音 + 双模拟麦 + PDM 输出（降噪 + 通话兼顾）
- 纯降噪 + 单 / 双模拟麦 + 模拟输出（录音 / 监控）
- 纯降噪 + 数字麦输入 + 数字输出（强射频环境）
- 特殊模式：双麦降噪 + 消回音复用（走线受限场景）
工程经验：
- 车载 / 电梯 / 车间 → 双麦 + 数字输出，抗干扰拉满
- 门禁 / 门铃 → 单麦消回音 + 模拟输出，成本最优
- 录音笔 / IPC → 纯降噪远距离程序，拾音更远
五、典型应用场景与落地建议
1. 车载蓝牙通话
- 痛点：风噪、发动机噪音、回音啸叫
- 方案：双麦消回音 + 远距离程序，PDM 数字输出
- 优势：全双工清晰，无回声、无杂音
2. 楼宇对讲 / 可视门禁
- 痛点：空间回声大、环境嘈杂、距离远
- 方案：单麦消回音 + 中距离程序，模拟差分输出
- 优势：90dB AEC 彻底抑制空间回声
3. IPC 摄像头 / 监控拾音
- 痛点：环境噪音大、远距离人声模糊
- 方案：纯降噪双麦，远距离拾音程序
- 优势：45dB 降噪，10cm–5m 清晰拾音
4. 工业广播 / 电梯对讲
- 痛点：强电磁干扰、啸叫、底噪大
- 方案：数字 PDM 输入输出，差分线路
- 优势：杜绝射频干扰，稳定可靠
六、硬件设计注意事项（避坑指南）
- 供电必须二选一：5V 与 3.3V 不可同时输入
- SPK_IN 信号必须衰减：避免幅度过大导致算法饱和
- 双麦布局：间距 ≥6cm、朝向不同，主麦对人声、副麦对噪音
- 差分优先：干扰大环境务必用差分或数字接口
- 不可直推喇叭：MIC 端口需运放 / 功放放大
- D 类功放：建议从功放输入端取参考信号，输出端需阻容滤波
七、总结
A‑47 是一款高集成、高性价比、易量产的语音前处理模块，把专业级 AEC+ENC 能力封装为极小体积，大幅降低音频产品开发门槛：
- 不用复杂算法调试，上电即用
- 接口兼容主流 MCU/Codec，1–2 天完成集成
- 覆盖车载、安防、家居、工业、医疗等全场景音频需求
对需要快速提升通话 / 拾音品质的项目而言，A‑47 是非常稳妥的量产级选择。
