在阅读 FreeRTOS 的堆内存管理源码（如 heap_4.c）时，你一定会遇到这样一行看似天书般的宏定义：

static const size_t xHeapStructSize =
    ( sizeof( BlockLink_t ) + ( ( size_t ) ( portBYTE_ALIGNMENT - 1 ) ) )
    & ~( ( size_t ) portBYTE_ALIGNMENT_MASK );

初次见到它，难免心生疑惑：为什么要写得如此复杂？+ 和 & 结合使用究竟在计算什么？今天这篇文章就带你彻底拆解这行代码，揭开嵌入式系统内存对齐背后的精巧设计。

---

1. 从 BlockLink_t 说起

在 FreeRTOS 的动态内存分配方案中，空闲内存块通过一个名为 BlockLink_t 的结构体来管理。这个结构体会直接“寄生”在每一块空闲内存的起始位置，内部记录着该块的大小以及指向前后空闲块的链表指针。大致定义如下（简化版）：

typedef struct A_BLOCK_LINK {
    struct A_BLOCK_LINK *pxNextFreeBlock;   // 指向下一个空闲块
    size_t xBlockSize;                      // 当前块大小（含结构体自身）
} BlockLink_t;

当你调用 pvPortMalloc() 申请内存时，堆管理器会从空闲链表中切出一块合适的内存。切出来的内存块 头部 会用来存放 BlockLink_t，紧随其后的 剩余空间 才真正返回给用户使用。

这就引出了一个关键问题：BlockLink_t 的大小必须是某个固定值的整数倍吗？

---

2. 为什么要对齐？

绝大多数微控制器（如 ARM Cortex-M 系列）都对数据访问的 地址对齐 有严格要求。例如：

• 4 字节的 uint32_t 变量必须存放在能被 4 整除的地址上；
• 8 字节的 double 必须放在能被 8 整除的地址上。

如果不对齐，轻则效率大幅下降（需要多次内存访问拼接），重则直接触发硬件异常（HardFault）。

在内存分配场景中，BlockLink_t 之后紧跟的就是 返回给用户的 RAM 区域。用户很可能会在这个区域里定义一个结构体、一个数组，或者一个浮点数变量。因此，用户数据区的起始地址必须是满足硬件对齐要求的。

这就意味着：BlockLink_t 自身占用的空间大小，必须是 portBYTE_ALIGNMENT 的整数倍。这样，紧跟其后的用户数据地址才能天然对齐，无需额外偏移。

例如，若 portBYTE_ALIGNMENT 为 8 字节，那么 xHeapStructSize 只能是 8、16、24、32……而绝不能是 20 或 22。

---

3. 代码逐层拆解

回到文章开头那行代码，我们将它拆成三部分来理解：

( sizeof( BlockLink_t ) + ( portBYTE_ALIGNMENT - 1 ) )   // 第一部分
&                                                         // 按位与
~( portBYTE_ALIGNMENT_MASK )                              // 第二部分

3.1 前提条件

• portBYTE_ALIGNMENT：对齐字节数，例如 8。它一定是 2 的幂（2、4、8、16……）。
• portBYTE_ALIGNMENT_MASK：一般定义为 ( portBYTE_ALIGNMENT - 1 )，例如 7（二进制 0b0111）。

3.2 第一步：加上余数最大值

sizeof( BlockLink_t ) + ( portBYTE_ALIGNMENT - 1 )

假设结构体原始大小 S = 20 字节，对齐值 N = 8 字节。那么这一步计算结果为 20 + 7 = 27。

这个 +7 的意图是：为后面的向下取整预留足够的“进位空间”。它保证无论原始大小落在哪个区间，加上 N-1 后一定会跨入下一个对齐边界所在的数值范围。

3.3 第二步：掩码清零低位

& ~( ( size_t ) portBYTE_ALIGNMENT_MASK )

• portBYTE_ALIGNMENT_MASK 是 0b0111（7）。
• 取反后变为 0b...11111000（所有高位为 1，最低三位为 0）。
• 将第一步的 27（0b00011011）与这个掩码按位与：
  • 27 & ~7 = 27 & 0xFFFFFFF8 = 24

效果：最低三位被强制清零，数值被“拉低”到最近的 8 的倍数。

3.4 整体公式的数学含义

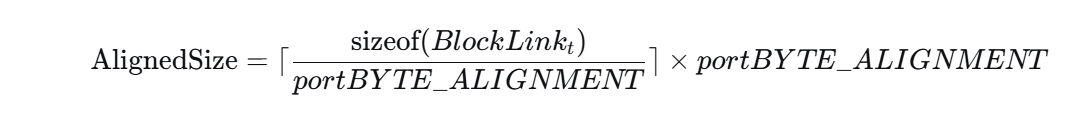

该操作等效于数学表达式：

即 向上取整到对齐边界的整数倍。通过位运算，避免了耗时的除法和取模运算，效率极高。

---

4. 灵魂追问：为什么要减 1？

这是整个技巧中最精妙的一环。我们不妨做个对比实验。

假设：

• S = 16（已经是 8 的倍数）
• N = 8

如果不减 1（错误写法）：

(16 + 8) & ~7 = 24 & ~7 = 24

结果错误！本应保持 16，却凭空浪费了 8 字节。

如果减 1（正确写法）：

(16 + 7) & ~7 = 23 & ~7 = 16

结果正确。

减 1 的作用：防止对 已经对齐 的原始值产生“过度进位”。加了 N-1 后，数值虽然略微增加，但不足以达到下一个对齐边界，因而低位清零时会被拉回原值。

更形象的理解：

• 假设你要把一根木棍截成 8 厘米的整数倍，且只能截长不能截短。
• 如果木棍刚好 16 厘米，你不需要再补任何长度。
• 如果木棍 20 厘米，你需要补到 24 厘米。
• 公式中的 +7 就像是在木棍末端临时粘上一段 最长 7 厘米的填充物，然后一刀切在 8 的倍数标记处，再把填充物拿掉。这样既不会浪费刚好对齐的情况，又能正确扩展不对齐的情况。

---

5. 更直观的计算示例

原始大小 (S)	对齐要求 (N)	S + (N-1)	二进制与运算	最终结果	增加字节
16	8	23	23 & 0xF8 = 16	16	0
20	8	27	27 & 0xF8 = 24	24	4
9	4	12	12 & 0xFC = 12	12	3
12	4	15	15 & 0xFC = 12	12	0

---

6. xHeapStructSize 在内存分配中的实际作用

计算出这个对齐后的常量后，FreeRTOS 会在 pvPortMalloc() 中这样使用：

// 用户请求 wSize 字节
size_t xWantedSize = wSize;

// 加上管理开销
xWantedSize += xHeapStructSize;

// 并对总大小也进行一次对齐（如果需要）
xWantedSize = ( xWantedSize + portBYTE_ALIGNMENT_MASK ) & ~portBYTE_ALIGNMENT_MASK;

// 然后去空闲链表中寻找 >= xWantedSize 的块

当堆管理器切割内存时：

• 已分配块 的头部占据 xHeapStructSize 字节。
• 用户实际可用空间 起始地址 = 块起始地址 + xHeapStructSize。

因为 xHeapStructSize 是对齐过的，所以用户得到的指针天然对齐，安全高效。

---

7. 总结：嵌入式 C 语言的优雅

一行看似晦涩的位运算，背后蕴含了对：

• 硬件内存对齐要求的深刻理解；
• 编译器优化与运行效率的极致追求；
• 数学上“向上取整”算法的巧妙转化。

这种写法在嵌入式系统中随处可见，它是 C 语言在资源受限环境下 用空间换时间、用位运算替代算术运算 的典型范例。

下次再看到 (x + (N-1)) & ~(N-1) 这样的表达式时，你便可以会心一笑：哦，原来它正在默默地向上对齐，准备为后面的数据铺平道路。
