首先我们在刚开始学习单片机的时候，我相信大部分人都是听的很难受，觉得无法理解书上所写及老师所讲的内容。

我现在以我目前的学习过程经历告诉各位读者，在学单片机硬件结构这一章节时，我们不需要完全的理解并掌握所有知识，只要大概知道有这样一个东西就可以了，因为在后面的章节中，会更加细致具体讲解硬件结构这一章节中所介绍的各种硬件，当然要是能够理解那是更好的

其次在这篇文章中，我觉得有一个非常重要的地方，那就是字节地址跟位地址的关系，希望看到这篇文章的读者们，即使不看其他内容，也一定要看一下字节地址跟位地址

电源引脚

Vcc（40脚）接+5V电源

Vss（20脚）接数字地

时钟引脚（作者目前也不太懂）

XTAL1（19脚）

片内时钟振荡器的反相放大器的输入端

XTAL2（18脚）

片内时钟振荡器的反相放大器输出端

控制引脚

控制引脚提供控制信号，有的引脚还具有复用的功能

控制信号：控制单片机内部的各个部件怎么配合工作

复位：让单片机回到最开始刚上电时候的状态，即让你写的程序从头开始运行

RST（RESET，9脚）

复位信号输入端，在此引脚加上持续时间大于2个机器周期的高电平，就可以使单片机复位

EA/Vpp（31脚）

外部程序访问允许控制端

EA=1时，单片机片内的PC值不超过8KB时，单片机读取片内ROM中的代码，当PC值超出8KB时，单片机自动转向读取片外56KBROM中的代码

注：这里PC的作用是存储CPU下一条即将执行的命令，当CPU执行PC当前存储的命令之后，PC里面的值会自动加1，也就是说会将下下条代码放进来，等待CPU的继续执行

EA=0时，单片机只读取片外ROM中的代码，此时片内的8KB Flash不起作用

ALE/PROG（30脚）

地址锁存控制信号端

PSEN（29脚）

访问片外ROM的读选通信号，低电平有效

并行I/O口引脚

P0口：P0.7~P0.0引脚

漏极开路的8位并行双向I/O口

P1口（第1～8脚）

准双向8位I/O口，有内部上拉电阻，作为输入口使用时，一定要向该口先写入1

P2口（第21～28脚）

同P1口，但常用于地址总线高8位

P3口（第10～17脚）

准双向I/O口，具有第二功能如串行通信等

运算器

对操作进行算数（加减乘除）、逻辑（与或非等）、位操作（单独对每一位进行操作）运算

算数逻辑运算单元ALU

可以进行上述各种运算

累加器A

是CPU中使用最频繁的一个寄存器，同时也是一个特殊功能寄存器（SFR）

是ALU的输入数据源之一，同时又是ALU运算结果的存放单元

相当于数据的中转站

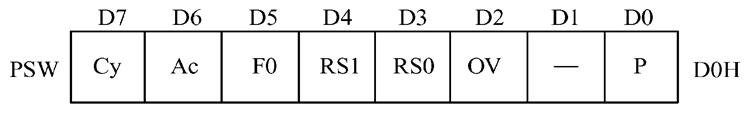

程序状态字寄存器PSW

        字节地址为D0H

注：字节地址跟位地址

说到字节地址，那我们必须分清楚两个概念，字节地址跟位地址，这两个概念非常容易让人迷糊

首先我们要知道一个完整的字节有八个位（bit），再来说明两个地址各种的概念

字节地址：是给一个完整字节分配的地址编号，可以理解为一个字节地址等于一个房间的门牌号，而且一个房间只有8个座位

位地址：是给一个二进制位分配的地址，可以理解为一个房间里8个座位中某一个座位的编号

那么当我们拿出一个地址比如20H，那字节地址中的20H跟位地址中的20H是完全不一样的，字节地址指向的是一个完整的字节，有8位，而位地址指向的是1位

Cy/C（PSW.7）进位标志位，若最高位有进位或者借位，则Cy=1；否则Cy=0，在位处理器中，它又是位累加器

Ac（PSW.6）辅助进位标志位，当D3位向D4位产生进位或者借位时，Ac=1，否则Ac=0

F0（PSW.5）用户使用标志位，

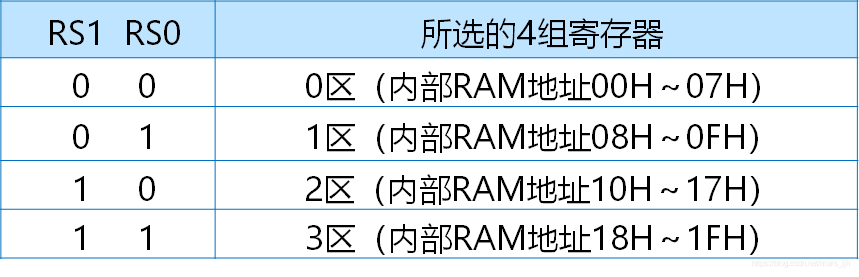

RS1、RS0（PSW.4、PSW.3）4组工作寄存器区选择控制位1和位0，用来选择片内RAM中4组工作寄存器中的某一组作为当前寄存区，目的是为了保护寄存器内的数据

OV（PSW.2）溢出标志位，用来判断算术运算的结果是否溢出，若溢出OV=1，否则OV=0

PSW.1位 保留

P（PSW.0）奇偶标志位，当累加器A中1的个数为奇数P=1，1的个数为偶数P=0，目的是防止数据传输时出现错误

控制器

程序计数器PC

控制器中最基本的寄存器，用户不能直接使用指令对PC进行访问（读/写）

单片机复位时，PC的内容会变为0000H

PC存放的是下一条将被读取的指令，被读取后PC自动加1

是程序寄存器的地址指针，所以也称其为程序指针

程序计数器的技术宽度决定了访问程序存储器的地址范围，AT98C52单片机的PC位数为16位，所以可以对64KB（2^16）的程序存储器进行选址

这篇文章就到此结束，感谢各位读者的阅读以及支持

注：作者目前只是一个单片机小白，以上内容是我自己学习时所做的笔记，若有不足的地方，还请指出
