> 你是不是也在做智能家居相关的作业？

> 温度、湿度、光照、土壤湿度……一堆传感器要采集；

> 还要远程控制加湿器、水泵、风扇，数据还要上云？

> 别慌！这篇文章带你从0到1实现一套完整的物联网智能家居系统，硬件方案、软件架构、核心代码、机智云接入，全部喂给你。

> 主控采用STM32F103C8T6，WiFi使用ESP8266-01s，云平台用机智云，手机APP远程查看和控制，多手机可同时接入。

> 建议先收藏，带你深入了解。

 一、系统总体方案

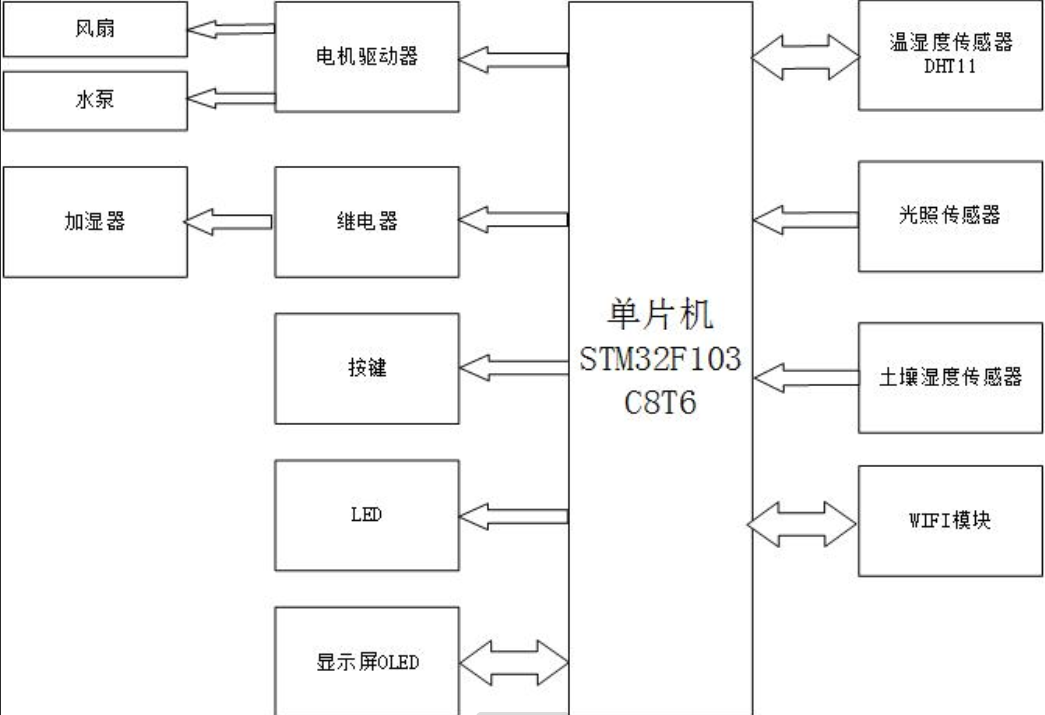

 1.1 系统架构图

 1.2 核心功能列表

功能模块	详细描述
环境数据采集	温度、湿度（DHT11），光照强度（光敏电阻+ADC），土壤湿度（土壤传感器+ADC）
本地显示	0.96寸OLED（IIC协议）实时显示所有传感器数据
远程监控	ESP8266-01s连接WiFi，通过机智云平台上传数据，手机APP可查看
自动/远程控制	- 继电器控制加湿器（低电平闭合）
	- PWM控制水泵、风扇（通过迷你L298N）
	- GPIO直接控制LED
多设备接入	ESP8266-01s支持点对多点连接，多个手机可同时查看和控制
阈值报警（可扩展）	本框架预留接口，可自行添加阈值判断和报警

 二、硬件架构与选型

 2.1 硬件清单

硬件名称	型号/规格	数量	作用
主控	STM32F103C8T6核心板	1	数据采集、逻辑控制、通信
WiFi模块	ESP8266-01s	1	连接WiFi，上报机智云
温湿度传感器	DHT11	1	检测温度和湿度
光敏电阻传感器模块	模拟输出（AO）	1	检测光照强度
土壤湿度传感器	模拟输出（AO）	1	检测土壤湿度
OLED显示屏	0.96寸，IIC接口	1	本地数据显示
继电器模块	1路，5V，低电平触发	1	控制加湿器电源
迷你L298N电机驱动	L298N迷你版	1	驱动水泵、风扇（PWM调速）
水泵	5V微型水泵	1	灌溉/抽水
风扇	5V直流风扇	1	通风散热
LED	红/绿发光二极管	2	状态指示
电阻、杜邦线等	/	若干	连接

> 注：加湿器、水泵、风扇的工作电压均为5V，可由USB供电统一提供。

 2.2 核心传感器介绍

 1. DHT11 温湿度传感器

- 单总线通信，直接输出数字信号。

- 测量范围：温度0~50℃，湿度20~90%RH。

- 精度：温度±2℃，湿度±5%RH。

 2. 光敏电阻传感器模块

- 模块上有LM393比较器，可输出模拟量和数字量。

- 本设计使用模拟输出AO，连接STM32的ADC引脚。

- ADC分辨率12位（0~4095），数值越小光照越强。

 3. 土壤湿度传感器

- 两个探针插入土壤，利用土壤电阻变化输出模拟电压。

- 同样使用ADC采集，干燥时数值偏大（>3000），湿润时数值偏小（<1000）。

 4. ESP8266-01s

- 串口通信（AT指令集或透传模式）。

- 本设计使用机智云固件，自动连接云平台，无需处理复杂AT指令。

- 支持点对多点：多个手机APP绑定同一设备，同时查看数据。

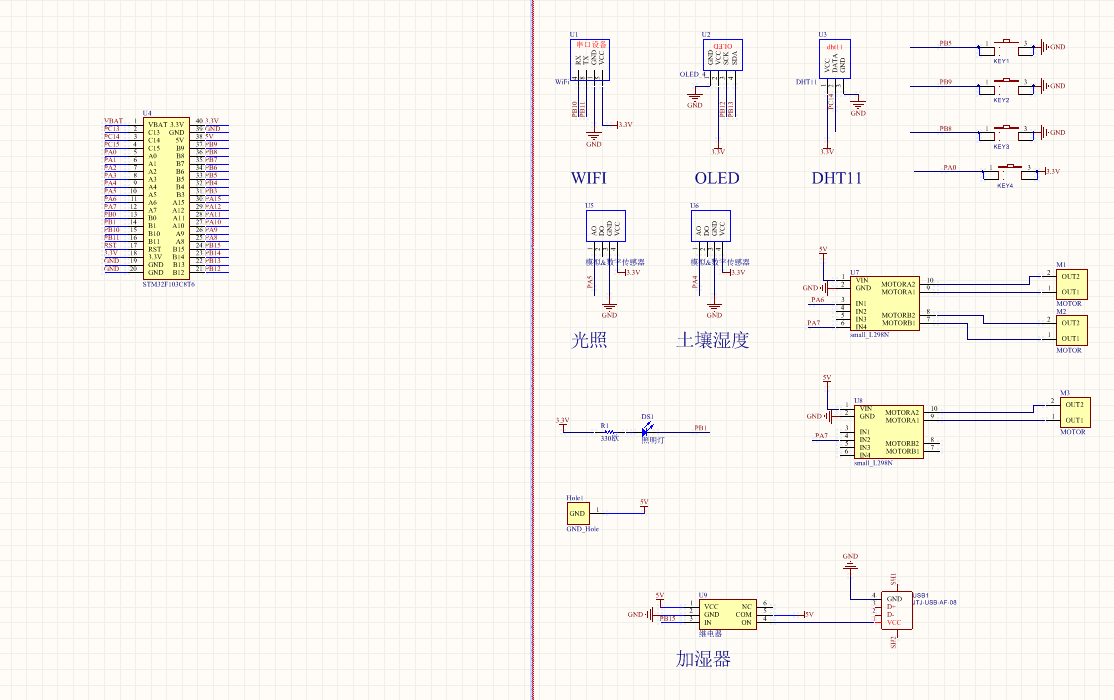

 三、原理图

 四、软件架构与开发环境

 4.1 开发环境

- IDE：Keil MDK 5（安装包见资料，需破解）

- 固件库：STM32标准外设库 或 HAL库（本教程使用标准库）

- 调试器：ST-Link / J-Link

- 串口助手：用于调试ESP8266

- 机智云：开发者中心 + 手机APP

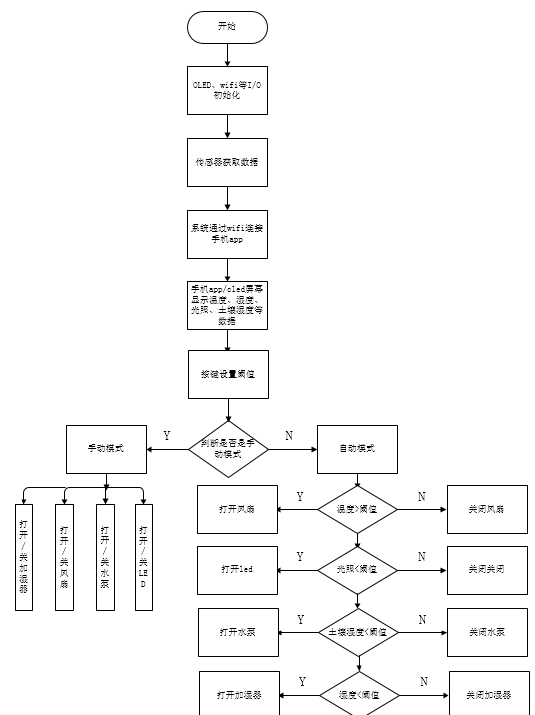

 4.2 软件分层架构

 4.3 机智云接入流程（核心亮点）

1. 注册机智云账号，创建新产品“智能家居系统”，数据点定义如下：

数据点名称	标识名	读写类型	数据类型	备注
温度	temperature	只读	数值(0-50)	单位℃
湿度	humidity	只读	数值(0-100)	单位%RH
光照强度	light	只读	数值(0-4095)	ADC原始值
土壤湿度	soil	只读	数值(0-4095)	ADC原始值
加湿器开关	humidifier_switch	读写	布尔值	APP远程控制
水泵转速	pump_speed	读写	数值(0-100)	PWM占空比%
风扇转速	fan_speed	读写	数值(0-100)	PWM占空比%

2. 下载MCU代码包：机智云自动生成STM32标准库工程，包含串口解析、数据点上报、控制指令回调。

3. 烧录ESP8266固件：使用机智云固件（GAgent），让ESP8266自动连接云平台。烧录工具和固件在机智云官网下载。

4. 修改用户代码：在生成的`gizwits_product.c`中，填充传感器读取函数，并处理APP发来的控制指令。

 五、关键代码展示

 5.1 驱动层：DHT11读取

 /*调用Read_DHT11读取温湿度，若成功则输出该信息*/
        if( DHT11_Read_TempAndHumidity ( & DHT11_Data ) == SUCCESS)//if( DHT11_Data.humi_deci)
        {
            DHT11_Hum = DHT11_Data.humi_int;       //湿度
            DHT11_Temp = DHT11_Data.temp_int;      //温度
        }
        else
        {
            printf("Read DHT11 ERROR!\r\n");
        }

 5.2 驱动层：ADC采集（光敏+土壤）

float Get_LsensValue(void)
{
    u16 temp = get_Adc_Value(0x05);
    if(temp > 4000)
    {
        temp = 4000;
    }
    return 100 - temp / 4000.00 * 100;
}



float Get_SoilValue(void)
{
    u16 temp = get_Adc_Value(0x04);
    if(temp > 4000)
    {
        temp = 4000;
    }
    return 100 - temp / 4000.00 * 100;
}

 5.3 驱动层：OLED显示（IIC协议）

        OLED_ShowString(0, 0, "TEMP:", 16);
        sprintf((char*)buff, ":%2dC", DHT11_Temp);
        OLED_ShowString(32, 0, buff, 16);	//显示温度

        OLED_ShowString(70, 0, "HUM:", 16);
        sprintf((char*)buff, ":%2d%%", DHT11_Hum);
        OLED_ShowString(96, 0, buff, 16); //显示湿度

        OLED_ShowString(0, 2, "Light", 16);
        sprintf((char*)buff, ":%4d lux", gz_value);
        OLED_ShowString(40, 2, buff, 16);	//显示光照

        OLED_ShowString(0, 4, "SOIL", 16);
        sprintf((char*)buff, ":%4d%%", soil_value);
        OLED_ShowString(40, 4, buff, 16);	//显示

 六、机智云APP配置与效果展示

 6.1 手机APP配网步骤

1. 下载“机智云”APP，注册登录。

2. 给ESP8266-01s上电，长按模块上的按键（或拉低GPIO0）进入配网模式（指示灯快闪）。

3. APP中点击“添加设备” → 输入WiFi密码 → 选择“乐鑫” → 等待设备发现。

4. 绑定成功后，进入设备控制面板。

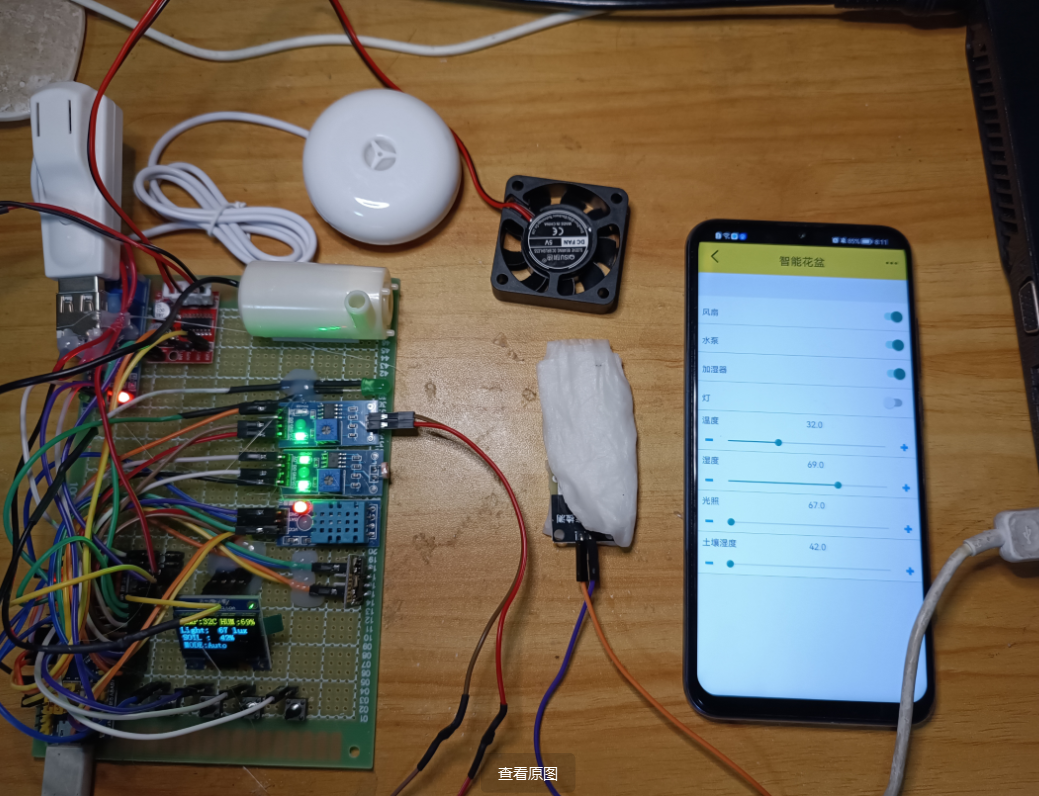

 6.2 APP界面功能

 七、常见问题与避坑（老司机经验）

问题现象	可能原因	解决方法
ESP8266连不上机智云	固件未烧录或WiFi密码错误	重新烧录GAgent固件；确保WiFi为2.4GHz；关闭手机VPN。
ADC采集数值跳动大	电源纹波或未做滤波	增加RC低通滤波，软件多次采样取平均。
OLED不显示	IIC地址错误或SCL/SDA接反	使用IIC扫描程序获取地址（常见0x78或0x7A）；交换SDA/SCL试试。
继电器不吸合	驱动电流不足	确认PA3配置为推挽输出；继电器模块VCC需5V，不能接3.3V。
水泵/风扇不转	PWM频率过高或L298N供电不足	PWM频率设为1kHz；L298N的5V供电需与水泵、风扇共地且电流足够。

 八、项目亮点与扩展方向

 8.1 本项目亮点

- 真正的物联网：STM32 + ESP8266 + 机智云，数据上云，手机远程控制。

- 多设备并发：ESP8266-01s支持点对多点，多个家庭成员可同时监控。

- PWM精确控制：水泵、风扇无极调速，比简单的开关更智能。

- 完整软硬件：原理图、PCB、源码全部提供（获取方式见下文）。

 8.2 可扩展功能（留作你的创新点）

- 增加火焰/烟雾传感器，实现火灾报警。

- 利用STM32内部RTC，实现定时自动灌溉。

 九、完整资料获取方式

> 由于文章篇幅限制，完整工程源码（Keil工程、机智云数据点配置、ESP8266固件、AD原理图+PCB）无法全部贴出。

需要全套资料的同学：

- 方式1：评论区留言“智能家居系统”，我会私信发送百度网盘链接。

- 方式2：关注后私信我，直接获取。

资料包包含：

- ✅ STM32完整Keil工程（标准库版本，编译无报错）

- ✅ 机智云MCU代码包（含数据点定义）

- ✅ ESP8266 GAgent固件及烧录工具

- ✅ AD17原理图+PCB源文件

- ✅ 硬件接线图高清版

- ✅ 手机APP操作视频教程

另外，如果你需要全流程辅导，或者想定制其他功能（如增加传感器、改用阿里云），也可以私信联系我。本人已辅导过200+物联网/嵌入式实物，包教包会，不跑路。

 十、总结与互动

�� 评论区聊聊：你在调试过程中遇到的最棘手的问题是什么？或者你想基于这个系统增加什么功能？点赞最高的，我下一期专门写一篇解决方案。

> 最后，希望这个系统能帮你顺利通过，也让你真正掌握物联网开发的完整流程。加油，未来的工程师！
