引言：物联网下半场，拼的不是“全能”，而是“精准”

在之前的文章里，我们聊了ESP32-C6如何用多协议融合打通Matter生态。今天，我们把目光投向另一个方向——极致性价比与超低功耗。

如果你正在设计这样一类产品：它不需要双频Wi-Fi 6，不需要Thread/Zigbee多协议，不需要双核AI算力，甚至不需要复杂的图形界面——它只需要低成本、低功耗、稳定联网、蓝牙配网。那么，乐鑫ESP8684H2X可能是你正在寻找的“答案芯片”。

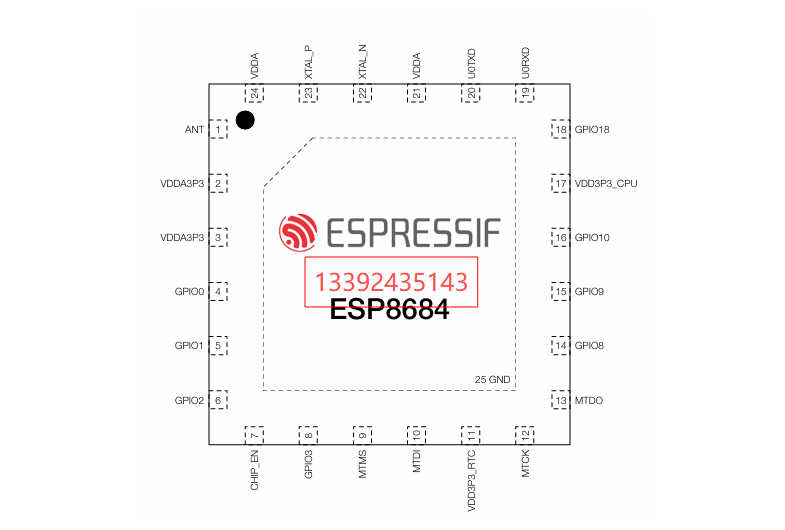

ESP8684是ESP32-C2系列的正式命名。H2X后缀中的“X”代表升级版（Extended），意味着芯片硬件版本为v2.0，相比旧版提供了额外的SRAM（约20 KB）和Flash存储空间（约100 KB），让开发者能够构建更复杂的应用并预留OTA升级余量。它采用4×4mm QFN-24封装，内置最多4MB Flash，以极致小巧的体型，承载着物联网规模化的核心命题——用最低成本，连接最多设备。

一、定位分析：ESP8684H2X在乐鑫家族中的独特生态位

在乐鑫ESP系列产品矩阵中，不同型号的分工已经非常清晰：

• ESP32-S3：双核Xtensa LX7 + 大容量PSRAM，面向带屏交互、语音唤醒、AI推理等复杂场景

• ESP32-C6：四协议融合（Wi-Fi 6 + BLE 5 + Zigbee + Thread），面向Matter生态和多模网关

• ESP32-C3：RV32IMC指令集（支持硬件乘除法），面向对加解密和协议栈运行效率要求较高的场景

• ESP32-C2（ESP8684） ：极致精简的RISC-V单核 + 超低功耗 + 蓝牙5.3，面向成本/功耗极度敏感的批量型IoT设备

那么ESP8684H2X的“取舍之道”是什么？它舍弃了双核、大容量PSRAM、5GHz Wi-Fi、Zigbee/Thread等多协议支持，换来的是一枚120MHz RISC-V单核处理器、5μA深度睡眠电流、14个可编程GPIO和蓝牙5.3的完整能力。这套“取舍”方案直击了一个巨大的市场空白——百亿级别的低成本物联网终端。

二、超低功耗设计：Deep Sleep 5μA的“续航神话”

在物联网的世界里，功耗决定了产品的“生命线”。ESP8684H2X在这方面做到了极致——其Deep Sleep模式下的功耗仅为5μA。这意味着什么？一颗普通的CR2032纽扣电池（约225mAh），在深度休眠状态下可以让设备待机数年之久。

更值得关注的是，ESP8684H2X配备了精细化的电源管理架构，支持四种典型功耗模式：Active、Modem-sleep、Light-sleep、Deep-sleep，开发者可以根据应用场景灵活切换。其RTC存储器在Deep Sleep模式下仍然保持供电，确保关键数据不会因睡眠而丢失。

这一功耗水平让ESP8684H2X特别适合电池供电的物联网设备——无论是环境传感器、智能门磁、电子标签，还是可穿戴健康监测设备，都能实现“年”为单位的电池更换周期，而不是“月”甚至“周”。

三、蓝牙5.3：不只是版本号的提升

ESP8684H2X的蓝牙能力是一个容易被忽视却极其重要的亮点。它支持Bluetooth 5.3，相比ESP32-C3的蓝牙5.0，增加了多项关键特性：方向查找（AoA/AoD） 可实现厘米级室内定位；周期广播和LE ISO（等时通道） 则面向音频同步传输和更高效的广播数据分发。

在速率方面，BLE支持125 Kbps、500 Kbps、1 Mbps、2 Mbps四种档位，最高功率模式可达20 dBm，覆盖距离显著增强。广播扩展和多广播集功能让一个设备可以同时广播多种类型的信息，而信道选择算法#2则提升了拥挤环境下的连接稳定性。

此外，ESP8684H2X还支持硬件TSF（定时同步功能）自动Beacon监测，结合硬件Wi-Fi与蓝牙共存机制，确保两者共用同一根天线时互不干扰。

四、应用场景

1.LoRaWAN + BLE/Wi-Fi复合网关中的协处理器

在长距离物联网通信领域，LoRaWAN是公认的远距离低功耗解决方案，但其最大短板是无法直连手机。用户无法用手机App直接配置LoRa节点，也无法从节点获取实时数据。

这正是ESP8684H2X的绝佳切入点。在RAKwireless的WisDuo系列产品中，ESP8684被用作协处理器，为STM32WLE5主控MCU提供BLE和Wi-Fi连接能力。系统架构如下：

• LoRaWAN通信：由STM32WLE5主控完成，实现公里级远程数据传输

• 近场配置与数据访问：由ESP8684通过BLE完成，用户手机可直接连接设备进行参数配置、固件升级和实时数据查看

• 云端直连：ESP8684的Wi-Fi能力使设备可以脱离LoRa网关，在Wi-Fi覆盖范围内直接上传数据到云端

这一架构的优势在于：一颗低成本的ESP8684，让纯LoRa设备瞬间具备了“蓝牙近场交互 + Wi-Fi云端直连”的双重能力，而无需大幅增加BOM成本和功耗开销。

2.蓝牙AoA室内定位与Beacon信标网络

蓝牙AoA（到达角）和AoD（离开角）方向定位技术是ESP8684H2X蓝牙5.3支持的新特性之一。相比传统的RSSI信号强度定位，AoA/AoD可以将定位精度从米级提升到亚米级，且不依赖于信号强度的非线性衰减模型。

典型应用包括：

• 商场/博物馆室内导航：部署Beacon信标网络，手机App通过AoA定位实现楼层级甚至展柜级的精准导航

• 资产管理追踪：在仓库或医院中，为资产标签配备ESP8684，通过蓝牙定位网络实时追踪资产位置

• 人员安全监控：在工业园区或养老院中，通过AoA定位实现高危区域的电子围栏告警

ESP8684H2X的硬件TSF自动Beacon监测能力，使得它作为Beacon信标节点时可以极低的功耗持续广播定位信号。对于需要大规模部署的室内定位网络而言，功耗和成本是两个最关键的限制因素——而ESP8684H2X在这两个维度上都做到了极致。

3.Wi-Fi开机卡——远程唤醒的DIY范本

在CSDN社区中，有一个非常接地气的ESP8684实战项目：基于ESP8684-MINI-1的远程PCIe开机卡。

项目背景是典型的“程序员痛点”：白天在公司上班时想远程下载Steam游戏，但家中电脑未开机，只能等下班回家后才能操作。解决方案是一张插入主板PCIe槽的ESP8684开机卡：从PCIe 3.3V_AUX取电，通过Wi-Fi连接巴法云物联网平台，通过MQTT协议接收远程开机指令，短接主板的PWR_SW跳线实现远程唤醒。

这个项目展示了ESP8684的几个关键能力：

• 极低待机功耗：从PCIe辅助供电取电，不会对主板电源造成额外负担

• Wi-Fi + MQTT全栈支持：完整的TCP/IP协议栈和MQTT客户端实现

• AP配网能力：无需预先配置Wi-Fi凭据，用户可通过手机App完成首次配网

• OTA远程升级：支持固件在线升级，方便后续功能迭代

项目采用VSCode + ESP-IDF开发，当前已实现全部功能，软硬件资料即将开源。这对于想入门ESP8684开发的工程师来说，是一个非常好的参考案例。

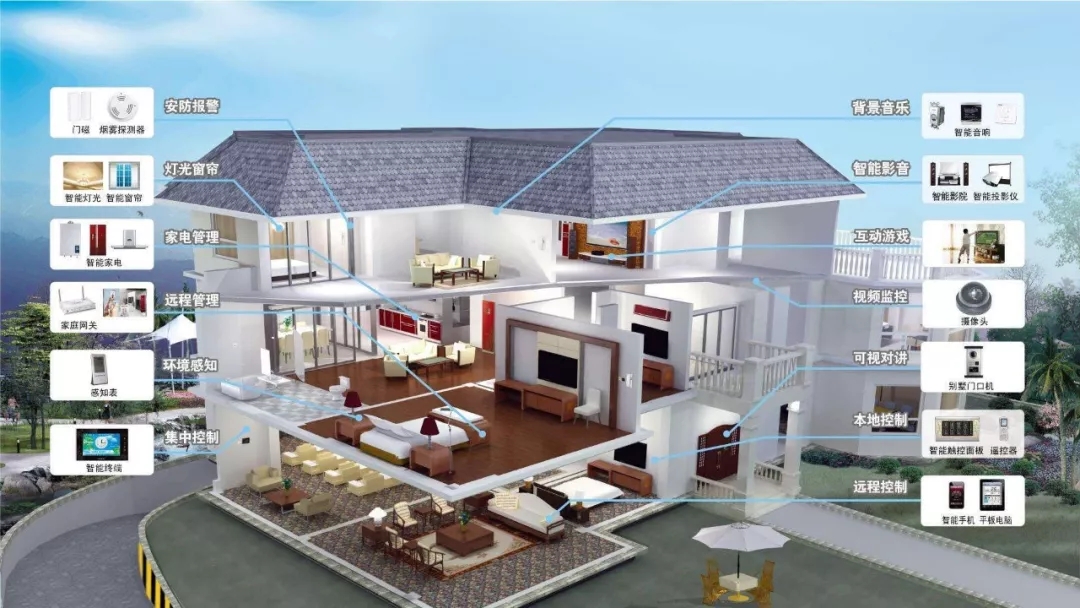

4.智能照明与低成本家电智能化

在照明领域，ESP8684找到了最契合的应用场景。乐鑫官方明确表示，ESP8684-MINI-1模组“体积小、功耗低、极具性价比，尤其适合照明设备（包含灯泡、面板、开关等)、传感器、家电等物联网应用”。

传统的智能灯泡或智能开关通常采用ESP8266或ESP32-C3方案，但对于成本极度敏感的大规模量产产品来说，每节省几毛钱的BOM成本，在百万级出货量下都会变成可观的利润。ESP8684H2X正好填补了这一需求：

• 封装极小：4×4mm QFN-24，可轻松放入灯泡灯头或86开关盒的狭小空间

• 外设充足：14个GPIO + SPI/UART/I2C/PWM/ADC，足以控制LED灯珠、读取按键、驱动PWM调光

• 蓝牙配网：用户无需手动输入Wi-Fi密码，通过蓝牙即可完成配网，大幅提升用户体验

• 多广播集：可同时广播设备状态、电量信息、固件版本等多种信息

结合乐鑫的ESP RainMaker一站式AIoT云平台，照明设备制造商可以轻松实现设备上云和远程控制。

5.消费电子与医疗健康——可穿戴设备的“心脏”

在可穿戴设备领域，体积和功耗是决定产品形态的两个核心约束。智能手表、儿童手环、健康监测器等产品需要在极其有限的电池容量和物理空间内，完成无线连接、传感器数据采集、状态显示等多重任务。

ESP8684H2X的14个GPIO足以连接加速度计、心率传感器、OLED小屏等典型外设；其120MHz主频的RISC-V处理器可以完成数据融合和简单的边缘计算；而超低功耗特性则确保了设备在一次充电后可以运行数天甚至数周。

在医疗健康领域，婴儿监护器、体温贴片、远程患者监护终端等应用同样可以从ESP8684中受益——稳定可靠的Wi-Fi连接确保数据及时上传到云端或医护平台，而蓝牙能力则提供了与手机App的本地交互通道。

五、安全特性：硬件级加密与安全启动

尽管定位是“高性价比”，ESP8684H2X在安全方面并未妥协。它集成了多项硬件安全特性：

• 安全启动：仅允许经过认证的固件执行，防止恶意固件注入

• Flash加密：存储数据受硬件加密保护，防止固件被非法读取

• 加密硬件加速：支持ECC椭圆曲线加密、SHA哈希加速器和随机数发生器（RNG）

• 时钟毛刺滤波器：抵御物理层面的时钟注入攻击

• 1024-bit OTP：其中最多256位可供用户自定义使用

结语

当物联网的叙事从“万物互联”转向“万物智联”时，很容易陷入一个误区：以为只有高性能、高配置的芯片才能定义未来。但真实的市场规律恰恰相反——让百亿级设备“低成本、低功耗、可靠连接”的能力，才是物联网规模化的真正瓶颈。

ESP8684H2X所做的，正是用一颗4×4mm的芯片，回答一个根本性的问题：如何在保持可靠连接能力的前提下，把成本压到最低、把功耗降到最低、把体积缩到最小？

从LoRaWAN网关的BLE/Wi-Fi协处理器，到蓝牙AoA室内定位信标；从智能灯泡和开关，到DIY远程开机卡——ESP8684H2X正在以“不被看见”的方式，渗透到物联网的每一个角落。
