永磁同步电机的无传感器控制算法。 基于永磁同步电机（PMSM）的改进的卡尔曼滤波速度观测器simulink模型；可与普通卡尔曼滤波进行比对，精度大大提高。

在永磁同步电机（PMSM）的控制领域，无传感器控制算法一直是研究的热门方向。它旨在不依赖物理传感器的情况下，精确获取电机的速度和位置信息，这不仅降低了系统成本，还提高了可靠性。今天咱们就来深入聊聊基于PMSM的改进卡尔曼滤波速度观测器，以及如何在Simulink中搭建模型，并与普通卡尔曼滤波做个对比。

卡尔曼滤波基础回顾

卡尔曼滤波（KF）是一种利用线性系统状态方程，通过系统输入输出观测数据，对系统状态进行最优估计的算法。它的核心在于不断地根据新的观测数据来更新对系统状态的预测。其基本步骤如下：

预测步骤

假设系统状态方程为：$x{k} = A x{k - 1} + B u{k - 1} + w{k - 1}$，这里$x{k}$是$k$时刻的系统状态，$A$是状态转移矩阵，$B$是控制输入矩阵，$u{k - 1}$是$k - 1$时刻的控制输入，$w_{k - 1}$是过程噪声。

预测状态估计为：$\hat{x}{k|k - 1} = A \hat{x}{k - 1|k - 1} + B u_{k - 1}$

预测协方差矩阵为：$P{k|k - 1} = A P{k - 1|k - 1} A^T + Q$，其中$Q$是过程噪声协方差矩阵。

更新步骤

观测方程为：$z{k} = H x{k} + v{k}$，$z{k}$是观测值，$H$是观测矩阵，$v_{k}$是观测噪声。

卡尔曼增益为：$K{k} = P{k|k - 1} H^T (H P_{k|k - 1} H^T + R)^{-1}$，$R$是观测噪声协方差矩阵。

更新后的状态估计为：$\hat{x}{k|k} = \hat{x}{k|k - 1} + K{k} (z{k} - H \hat{x}_{k|k - 1})$

更新后的协方差矩阵为：$P{k|k} = (I - K{k} H) P_{k|k - 1}$

永磁同步电机的无传感器控制算法。 基于永磁同步电机（PMSM）的改进的卡尔曼滤波速度观测器simulink模型；可与普通卡尔曼滤波进行比对，精度大大提高。

在PMSM的速度观测中，我们可以将电机的速度等状态作为系统状态，通过电机的电压、电流等可测量作为观测值，利用卡尔曼滤波来估计电机速度。

改进的卡尔曼滤波

虽然传统卡尔曼滤波在很多场景下表现出色，但在PMSM这种复杂的非线性系统中，存在一定局限性。改进的卡尔曼滤波针对PMSM的特点，对传统算法进行了优化。比如，考虑到PMSM运行过程中参数的时变性，对过程噪声协方差矩阵$Q$和观测噪声协方差矩阵$R$进行自适应调整。

% 假设我们有一个简单的改进卡尔曼滤波函数，这里仅为示意
function [x_hat, P] = improvedKalmanFilter(z, u, A, B, H, Q, R, x_hat_prev, P_prev)
    % 预测步骤
    x_hat_minus = A * x_hat_prev + B * u;
    P_minus = A * P_prev * A' + Q;

    % 根据PMSM特性自适应调整R
    if some_condition % 例如根据电机运行时间或者温度等条件
        R = updateR(R);
    end

    % 更新步骤
    K = P_minus * H' / (H * P_minus * H' + R);
    x_hat = x_hat_minus + K * (z - H * x_hat_minus);
    P = (eye(size(A)) - K * H) * P_minus;
end

上述代码中，updateR函数就是根据PMSM的特定条件对观测噪声协方差矩阵$R$进行更新，这是改进卡尔曼滤波与传统卡尔曼滤波的一个重要区别点。通过这种自适应调整，能更好地适应PMSM在不同工况下的变化，从而提高速度观测的精度。

Simulink模型搭建

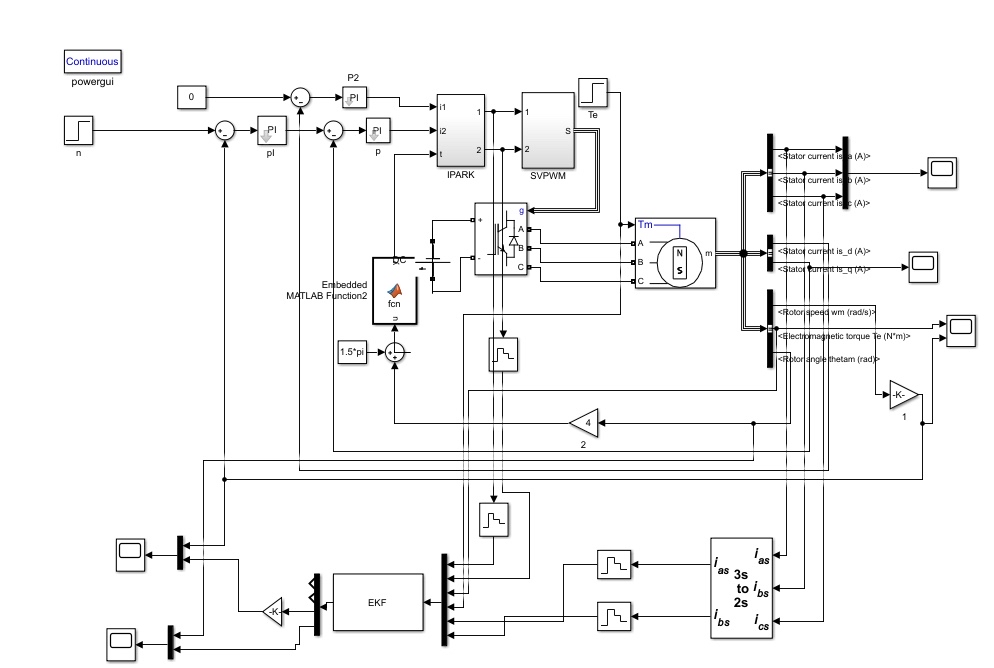

在Simulink中搭建基于PMSM的改进卡尔曼滤波速度观测器模型可以直观地验证算法效果。首先，构建PMSM的数学模型模块，这部分可以根据PMSM的电压方程、磁链方程和转矩方程进行搭建。

然后，分别搭建普通卡尔曼滤波和改进卡尔曼滤波的子模块。在普通卡尔曼滤波子模块中，按照前面介绍的传统卡尔曼滤波步骤进行参数设置和逻辑连接。

对于改进卡尔曼滤波子模块，除了基本的卡尔曼滤波步骤外，要加入自适应调整$Q$和$R$的逻辑。例如，通过一个条件判断模块，根据电机的某些运行参数（如温度、转速等）来决定是否调用updateR函数对$R$进行更新。

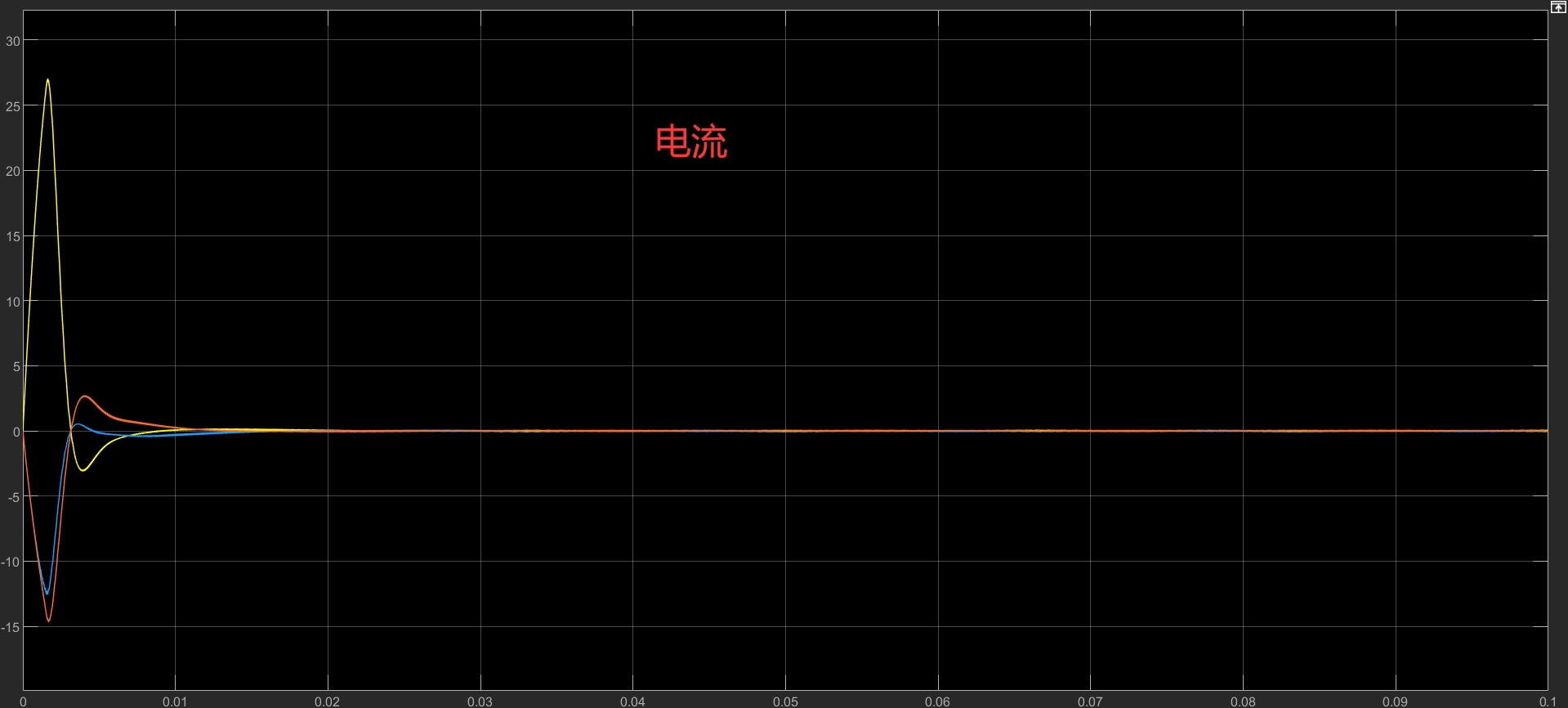

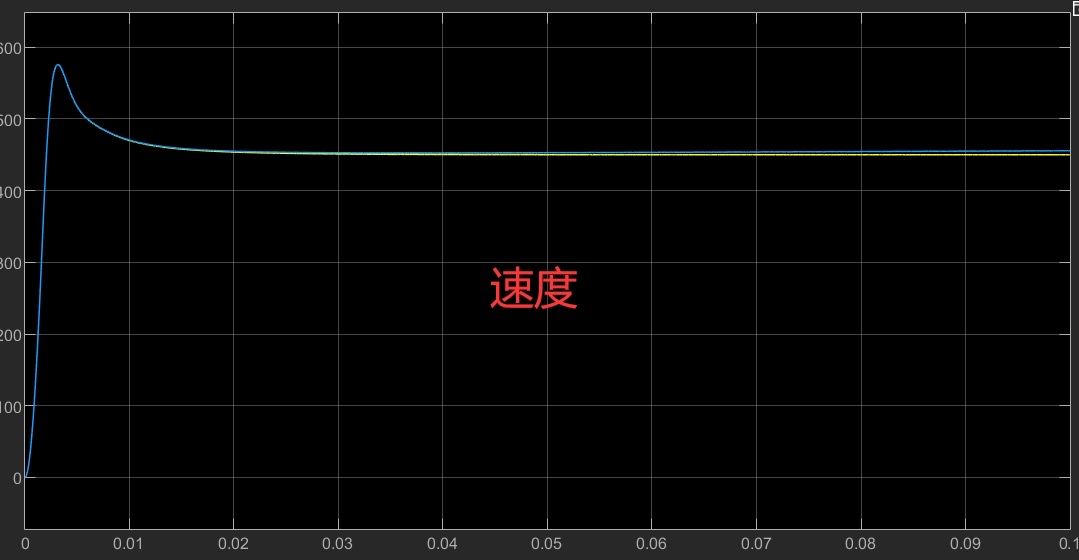

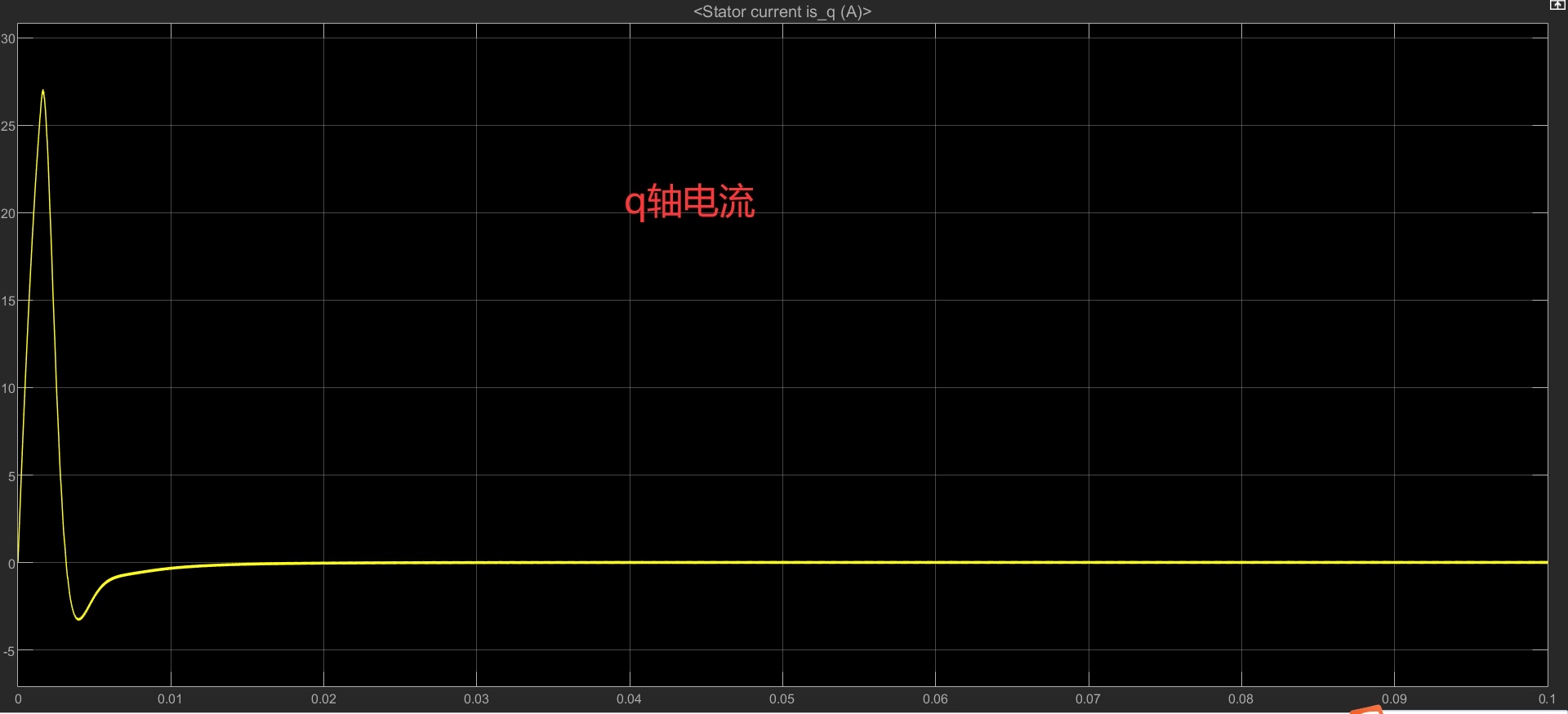

最后，将PMSM模型的输出（如电压、电流等观测值）输入到卡尔曼滤波模块中，滤波模块输出速度估计值。可以通过示波器等模块观察普通卡尔曼滤波和改进卡尔曼滤波得到的速度估计值与实际速度的对比。

精度对比

通过Simulink仿真对比发现，改进的卡尔曼滤波速度观测器精度大大提高。在电机启动、加减速等动态过程中，普通卡尔曼滤波的速度估计可能会出现较大偏差，而改进的卡尔曼滤波能够更快速、准确地跟踪实际速度变化。

这主要得益于对$Q$和$R$的自适应调整。当电机工况发生变化时，改进算法能够及时调整噪声协方差矩阵，使得滤波过程更贴合实际系统的不确定性，从而提供更精确的速度观测结果。

综上所述，基于PMSM的改进卡尔曼滤波速度观测器在无传感器控制领域展现出了显著优势，无论是在算法理论还是实际仿真验证中，都为PMSM的高效、精确控制提供了有力支持。希望本文能为大家在相关领域的研究和实践带来一些启发。
