FX3U,FX5U,控制IO卡 ,STM32F407ZET6工控板,包括pcb,原理图 ,/PLC STMF32F407ZET6/FX-3U/PCB生产方案 板载资源介绍！ 1. 8路高速脉冲加方向输出，带光耦隔离！ 2. 16路低速输出，加光耦和驱动芯片uln2803输出，每路驱动电流可达500mA 3. 32路光耦隔离输入！ 4. 带编码器接口 5. 带spi接口铁电存储器 6. IIc接口存储器！ 7. 2路485，一路232 8. 24V供电

在工控领域，FX3U、FX5U 以及 STM32F407ZET6 工控板都扮演着重要角色。今天咱就来唠唠基于它们的控制 IO 卡相关内容，还会涉及 PCB 生产方案哦。

板载资源亮点剖析

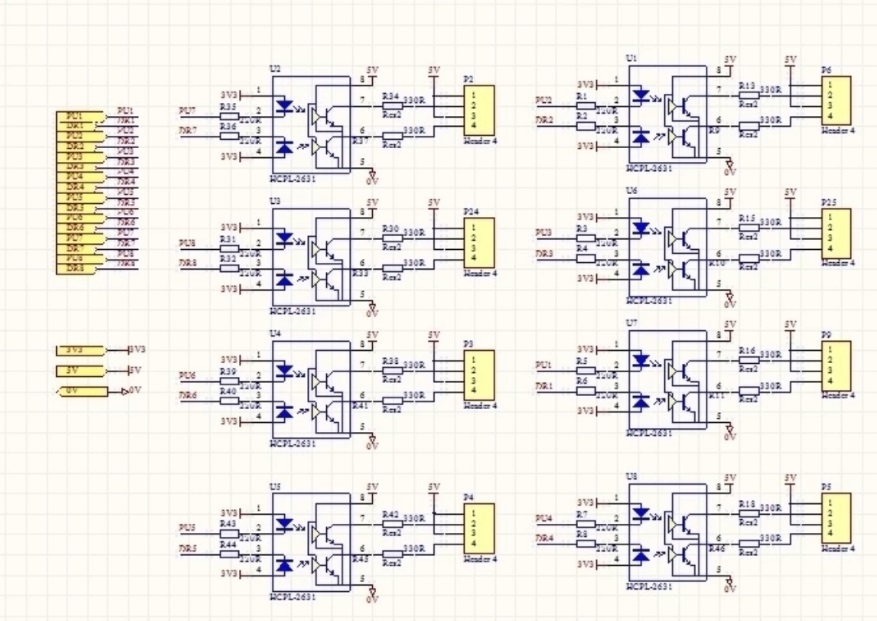

1. 8 路高速脉冲加方向输出，带光耦隔离

高速脉冲输出在诸如步进电机控制场景中至关重要。以步进电机为例，它依靠接收的脉冲信号来确定转动角度和速度。光耦隔离则起到电气隔离的作用，能有效防止外部电路干扰影响主控芯片。在 STM32F407ZET6 中，可借助定时器模块来产生高速脉冲。

// 以定时器 TIM3 产生高速脉冲为例
TIM_TimeBaseStructure.TIM_Period = 999; // 设置周期，决定脉冲频率
TIM_TimeBaseStructure.TIM_Prescaler = 83; // 设置预分频器
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCInitStructure.TIM_Pulse = 500; // 设置占空比
TIM_OC1Init(TIM3, &TIM_OCInitStructure);

TIM_Cmd(TIM3, ENABLE);

这段代码初始化了定时器 TIM3，设置了脉冲周期、预分频器等参数，从而实现特定频率和占空比的高速脉冲输出。

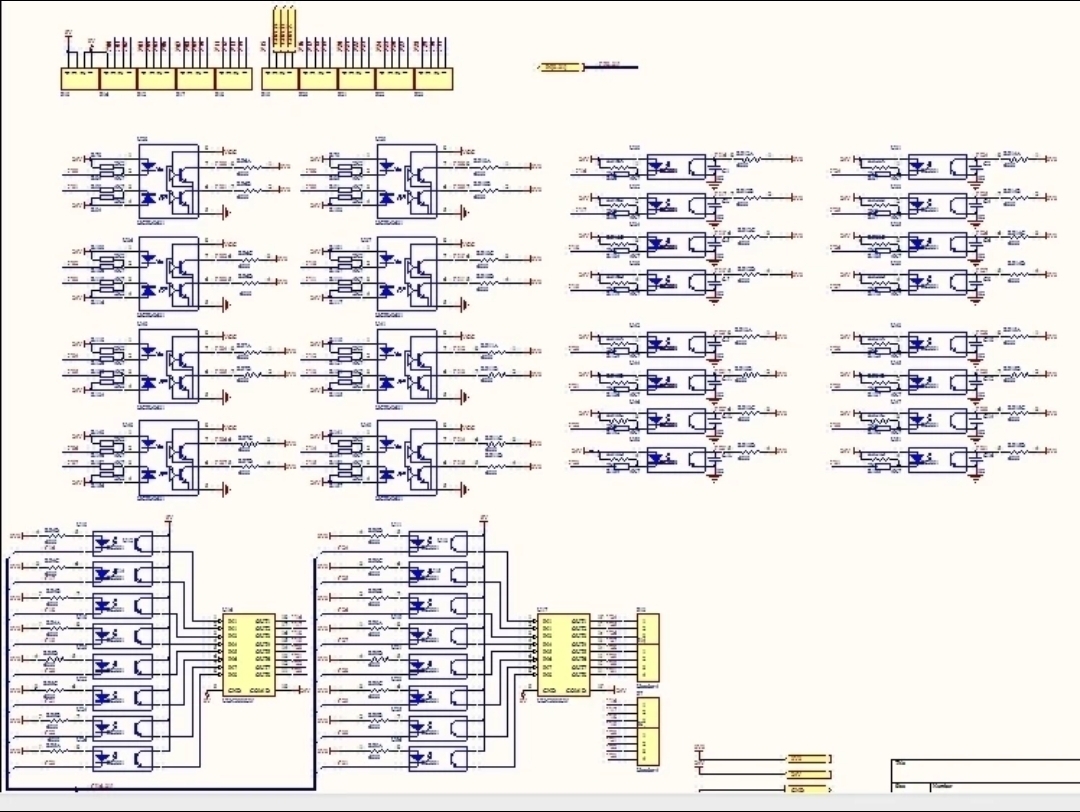

2. 16 路低速输出，加光耦和驱动芯片 uln2803 输出，每路驱动电流可达 500mA

对于一些对速度要求不高，但需要较大驱动电流的设备，如继电器、小功率电磁阀等，这 16 路低速输出就派上用场了。光耦隔离依旧是为了增强稳定性，而 ULN2803 芯片能够提供高达 500mA 的驱动电流。在代码层面，通过 GPIO 口控制这些输出。

// 以 PA0 - PA15 为例设置为输出
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 |... | GPIO_Pin_15;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(GPIOA, &GPIO_InitStructure);

这段代码使能 GPIOA 时钟，并将 PA0 - PA15 设置为推挽输出模式，方便后续对这些引脚进行高低电平控制，进而驱动外部设备。

3. 32 路光耦隔离输入

输入部分的 32 路光耦隔离输入可以采集外部设备的状态信号，比如按钮状态、传感器信号等。光耦隔离能确保外部信号进入主控芯片时不受干扰。同样以 GPIO 口为例来读取输入信号。

// 以读取 PB0 - PB31 输入信号为例
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 |... | GPIO_Pin_31;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(GPIOB, &GPIO_InitStructure);

// 读取引脚状态
uint32_t inputValue = GPIO_ReadInputData(GPIOB);

上述代码配置 GPIOB 为输入模式，并读取其引脚状态值，该值反映了外部设备通过光耦隔离输入的状态。

4. 带编码器接口

编码器常用于电机转速和位置检测。STM32F407ZET6 可利用定时器的编码器模式来处理编码器信号。

// 以 TIM2 用于编码器接口为例
TIM_TimeBaseStructure.TIM_Period = 0xFFFF;
TIM_TimeBaseStructure.TIM_Prescaler = 0;
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

TIM_EncoderInterfaceConfig(TIM2, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);
TIM_Cmd(TIM2, ENABLE);

这段代码初始化 TIM2 并配置为编码器接口模式，通过编码器传来的脉冲信号，TIM2 的计数器会相应计数，从而获取电机的转速和位置信息。

5. 带 spi 接口铁电存储器

SPI 接口铁电存储器可用于存储一些重要的数据，如设备配置信息等。在 STM32F407ZET6 中使用 SPI 接口进行读写操作。

// SPI1 初始化
SPI_InitTypeDef SPI_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(SPI1, &SPI_InitStructure);
SPI_Cmd(SPI1, ENABLE);

上述代码初始化了 SPI1 为主模式，设置了数据大小、时钟极性等参数，为后续与铁电存储器进行数据交互做好准备。

6. I2C 接口存储器

I2C 接口存储器也是数据存储的好帮手。它常用于存储少量但重要的配置数据。以下是 I2C 接口初始化代码。

// I2C1 初始化
I2C_InitTypeDef I2C_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
I2C_InitStructure.I2C_OwnAddress1 = 0x00;
I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
I2C_InitStructure.I2C_ClockSpeed = 100000;
I2C_Init(I2C1, &I2C_InitStructure);
I2C_Cmd(I2C1, ENABLE);

此代码配置 I2C1 工作在标准模式，设置了时钟速度、应答模式等参数，以便与 I2C 接口存储器进行通信。

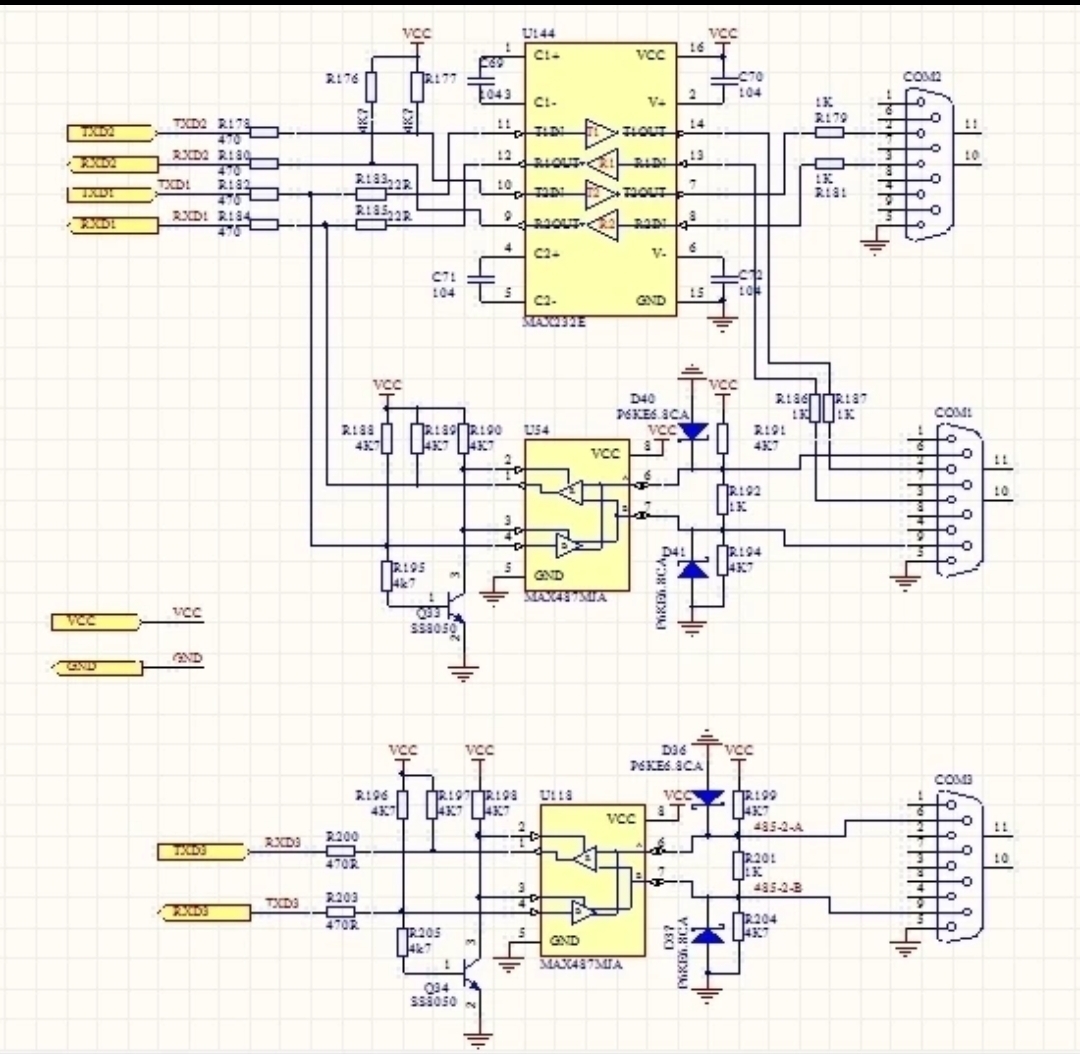

7. 2 路 485，一路 232

485 和 232 接口用于串口通信。485 适用于远距离通信，232 则常用于近距离与电脑等设备通信。以 USART1 作为 232 接口为例初始化。

// USART1 初始化
USART_InitTypeDef USART_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &GPIO_InitStructure);

USART_InitStructure.USART_BaudRate = 9600;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
USART_Init(USART1, &USART_InitStructure);
USART_Cmd(USART1, ENABLE);

这段代码使能 USART1 和相关 GPIO 时钟，配置 GPIO 口为复用推挽输出和浮空输入模式，设置串口波特率、数据位等参数，完成 232 接口的初始化。

8. 24V 供电

24V 供电为整个控制 IO 卡提供稳定的电源支持。在 PCB 设计时，要合理规划电源布线，确保各个模块都能得到稳定的供电。

PCB 生产方案要点

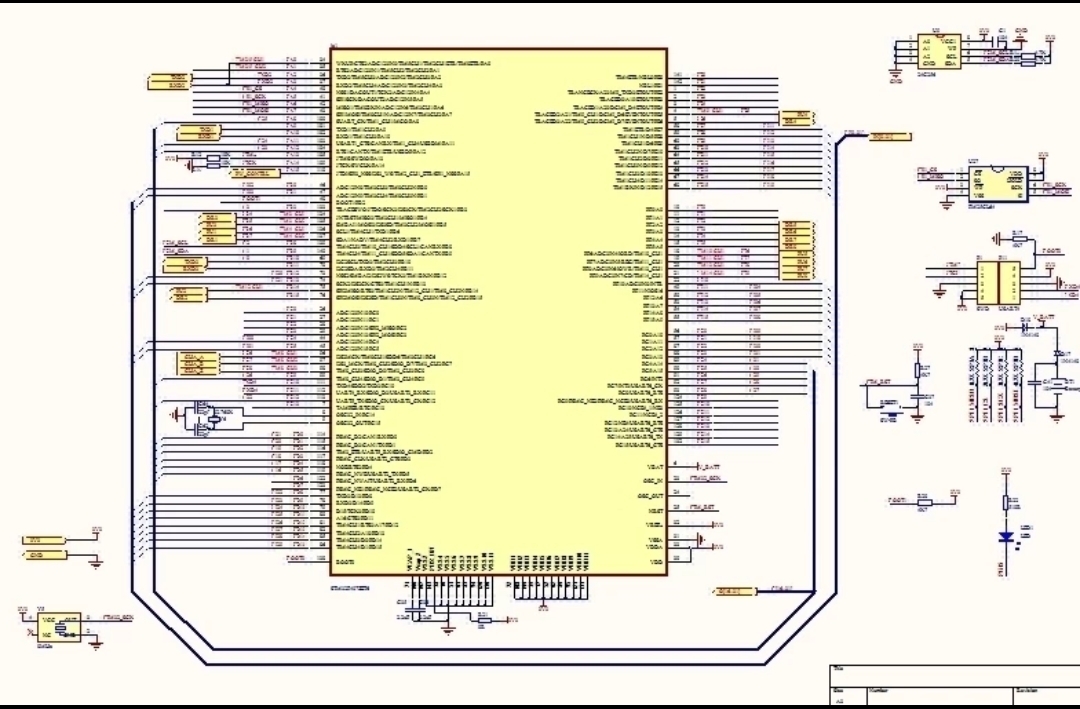

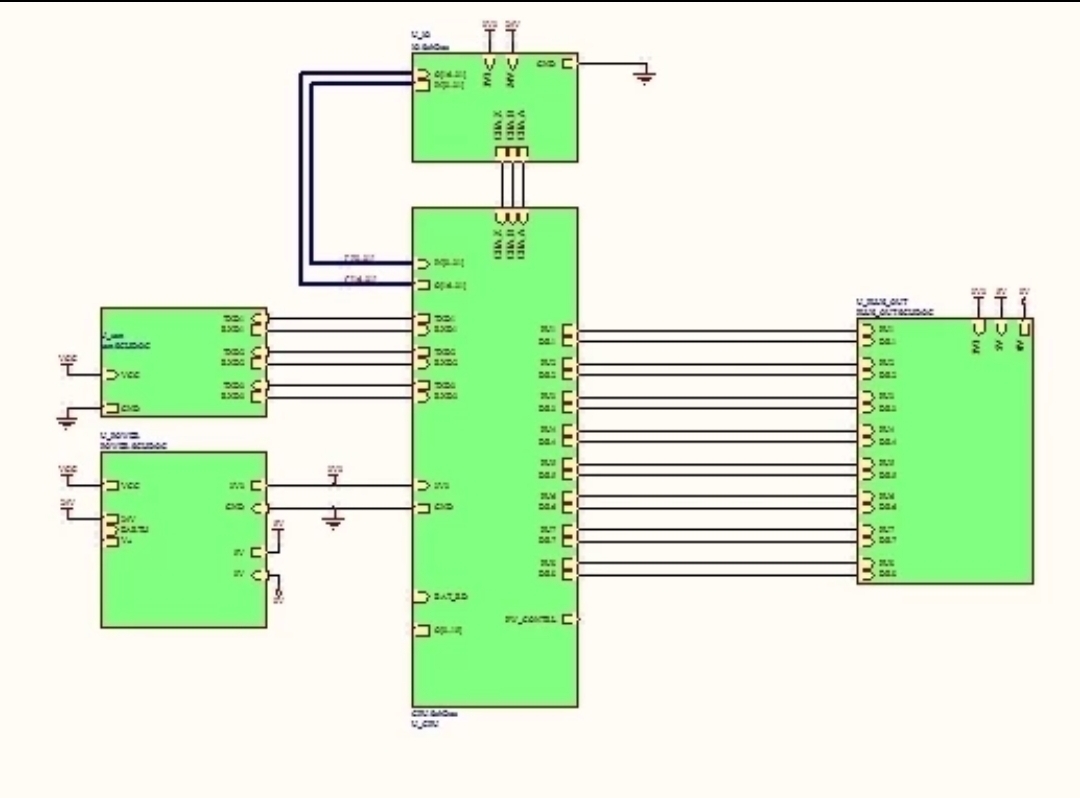

1. 原理图设计：根据上述板载资源，绘制详细的原理图。各个模块之间的连接关系、电源走向等都要清晰明确。例如，在设计高速脉冲输出部分，要注意光耦隔离电路与主控芯片定时器引脚的连接，以及光耦前后级电源的隔离。

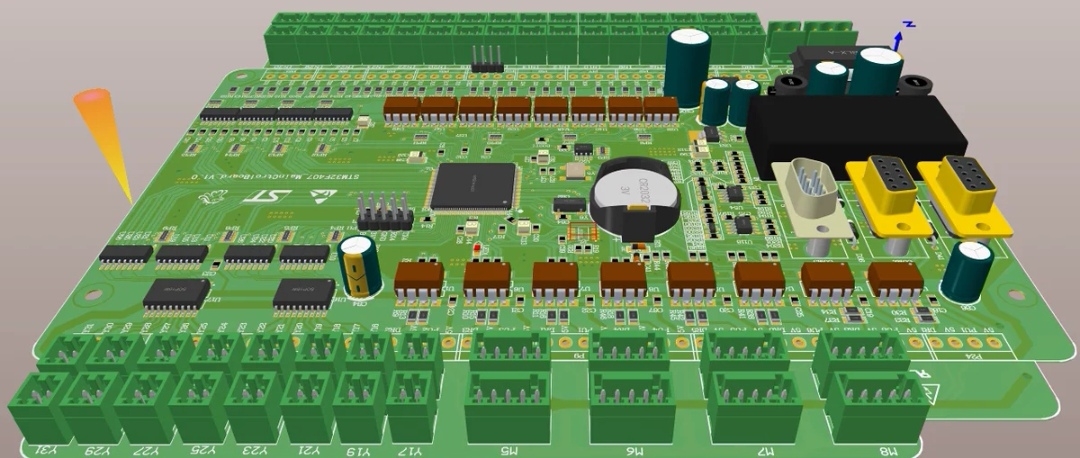

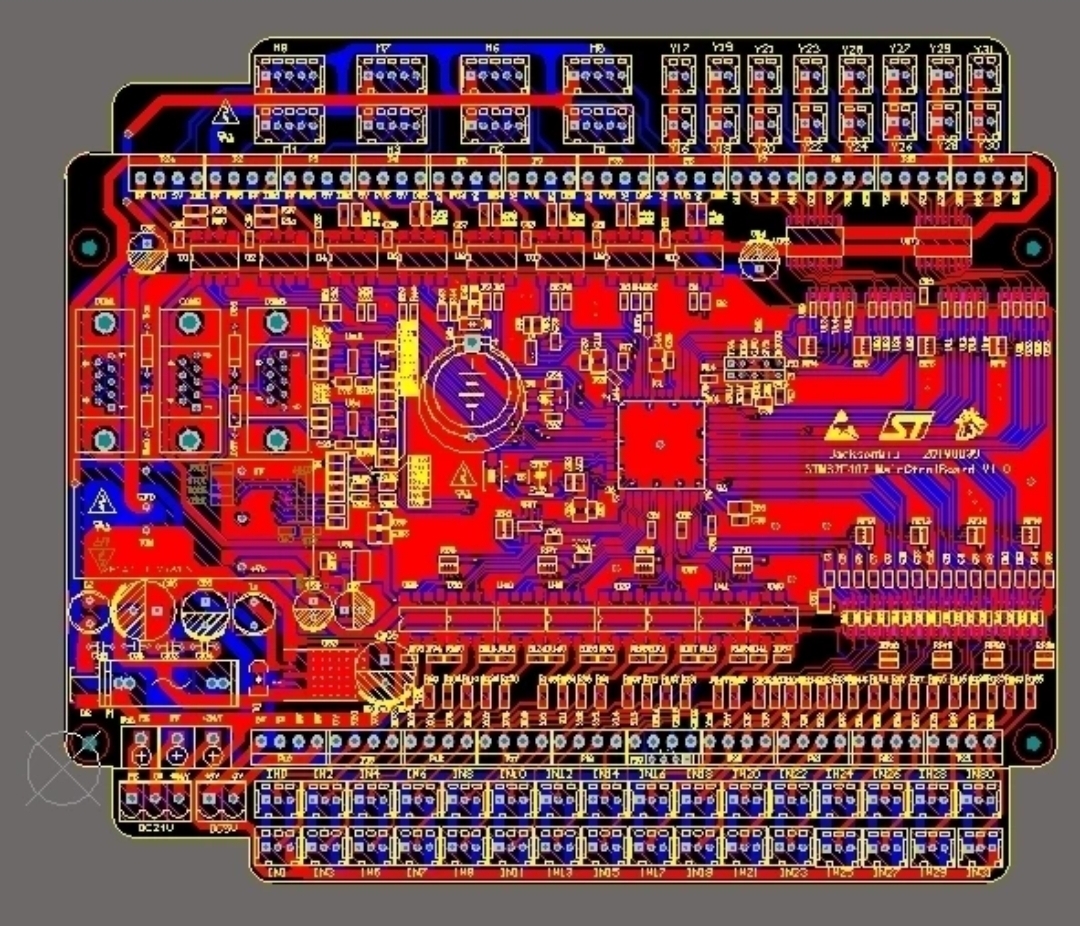

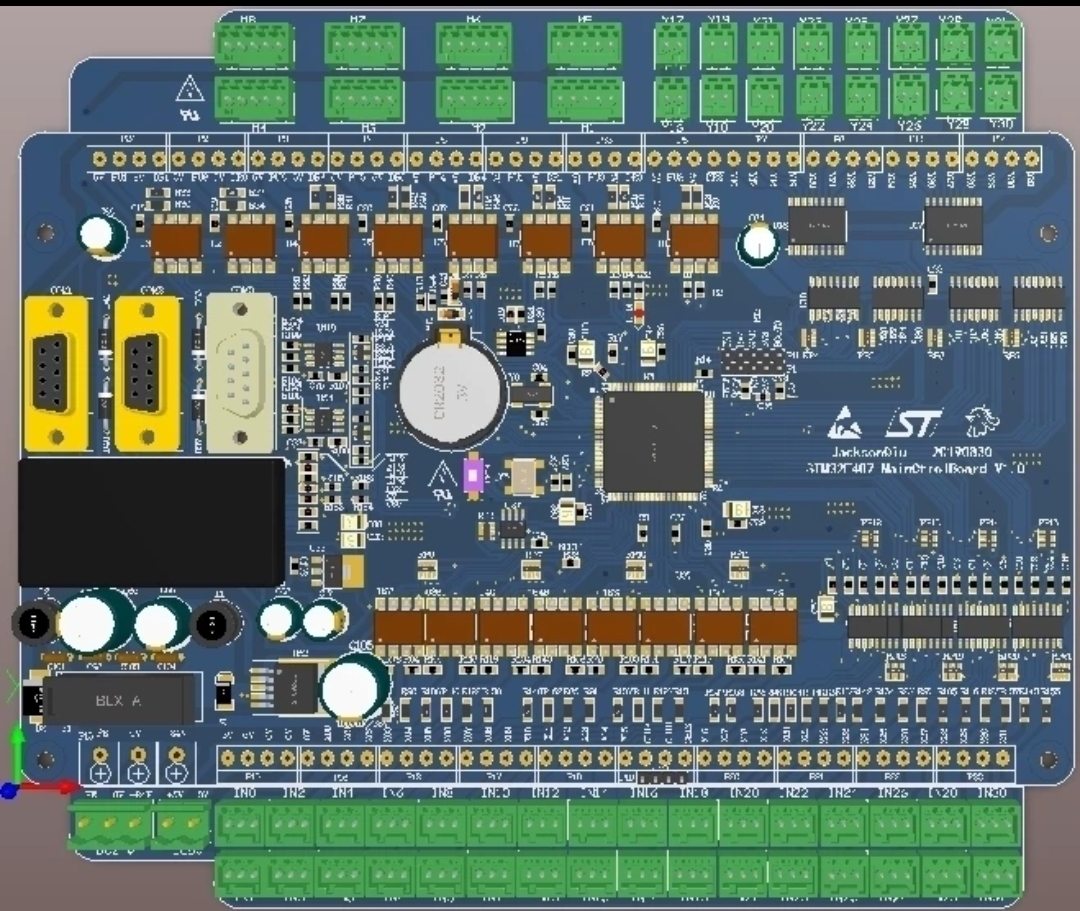

2. PCB 布局：考虑到信号干扰等因素，合理布局各个模块。高速信号部分尽量远离低速信号部分，电源模块要靠近需要供电的芯片。例如，将编码器接口放置在靠近电机的位置，减少信号传输距离。
3. 布线规则：遵循一定的布线规则，如信号线宽度、间距等。对于高速信号，要保证布线的等长等宽，减少信号反射。电源布线要足够宽，以满足 24V 供电的电流需求。

在结合 FX3U、FX5U 以及 STM32F407ZET6 工控板进行控制 IO 卡设计时，充分利用板载资源，并精心规划 PCB 生产方案，能打造出稳定、高效的工控控制解决方案。无论是在工业自动化生产线，还是智能设备控制领域，都将发挥重要作用。
