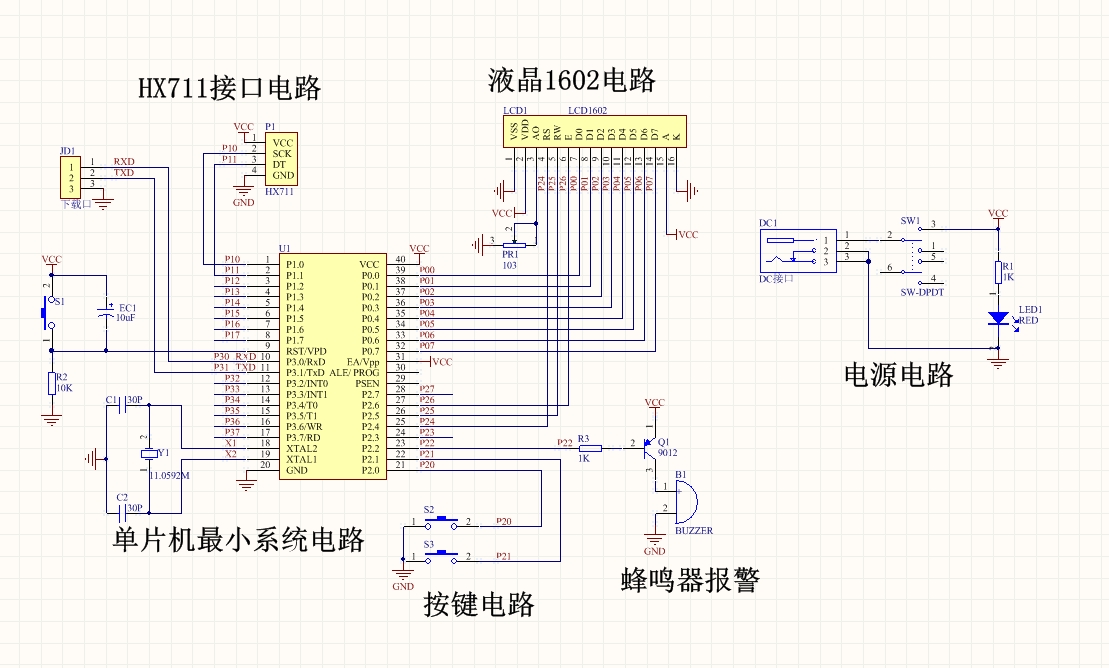

HX711模块称重51单片机电子秤称重压力检测阈值报警仪系统 源码+原理图仿真（文件，文件，文件） 本系统由STC89C52单片机、LCD1602液晶显示、HX711称重传感器、 蜂鸣器报警、按键及电源组成。 1、LCD602液晶实时显示重量和设置阈值。 2、按键可以设置报警阈值，阈值范围0-5000g，实际重量高于阈值 报警，否则不报警。 3、称重传感器量程：0-5KG即0-5000g。 4、设置阈值具有eeprom存储功能，即掉电不丢失数据。 注意：称重/压力传感器上电时，保持没有重物，去皮功能。

刚搞完这个51单片机电子秤项目，手头还有点余温，直接上干货。这系统核心就三块：HX711称重、阈值报警和掉电存储。咱们从硬件连线开始捋，别急着敲代码，硬件不对啥都白搭。

传感器接法要注意，HX711的DT脚接P3^2，SCK接P3^3。为啥选这俩引脚？51的INT0中断刚好在P3^2，采集数据时用查询方式更方便。上电前切记空载，这是去皮的关键，代码里得体现：

void HX711_Tare(void)
{
    unsigned long sum = 0;
    for(uint8_t i=0;i<10;i++)  //取10次平均值
    {
        sum += HX711_Read();
    }
    offset = sum / 10;  //去皮基准值
}

这个函数在初始化时调用，把空载时的AD值存到offset变量。后面每次读数都要减去这个基准，相当于电子秤的归零操作。

阈值设置用三个按键：设置键、加、减。这里有个坑，按键防抖必须做，不然数值跳得你怀疑人生。看这段状态机实现：

if(KeySet_Press)  //设置键按下
{
    __asm__("nop");  //空指令做延时
    if(KeySet_Press)
    {
        setting_mode = !setting_mode;  //切换设置模式
        BEEP = 0;  //蜂鸣器短响
        delay_ms(50);
        BEEP = 1;
        while(KeySet_Press);  //等待松手
    }
}

用while卡住直到松手，实测比延时更靠谱。设置好的阈值要存EEPROM，STC89C52自带Flash模拟EEPROM，注意写之前先擦除扇区：

void Save_Threshold(uint16_t val)
{
    IAP_CONTR = 0x80;  //使能ISP
    IAP_CMD = 0x03;    //擦除模式
    IAP_ADDRH = 0x80;  //扇区地址
    IAP_ADDRL = 0x00;
    IAP_Trigger();
    _nop_();

    IAP_CMD = 0x02;    //写模式
    IAP_DATA = val>>8; //存高字节
    IAP_Trigger();
    IAP_DATA = val&0xFF;//存低字节
    IAP_Trigger();
    IAP_Disable();     //关闭ISP
}

这里有个细节，STC的EEPROM操作需要严格按照时序，每次操作后都要Disable，否则可能锁死芯片。

报警逻辑简单粗暴，主循环里加个判断：

if(real_weight > threshold && threshold!=0)
{
    BEEP = 0;   //持续报警
    LED = 0;    //指示灯亮
}
else
{
    BEEP = 1;   //关闭报警
    LED = 1;
}

注意threshold=0时相当于关闭报警功能，这个细节很多新手会漏掉。

HX711模块称重51单片机电子秤称重压力检测阈值报警仪系统 源码+原理图仿真（文件，文件，文件） 本系统由STC89C52单片机、LCD1602液晶显示、HX711称重传感器、 蜂鸣器报警、按键及电源组成。 1、LCD602液晶实时显示重量和设置阈值。 2、按键可以设置报警阈值，阈值范围0-5000g，实际重量高于阈值 报警，否则不报警。 3、称重传感器量程：0-5KG即0-5000g。 4、设置阈值具有eeprom存储功能，即掉电不丢失数据。 注意：称重/压力传感器上电时，保持没有重物，去皮功能。

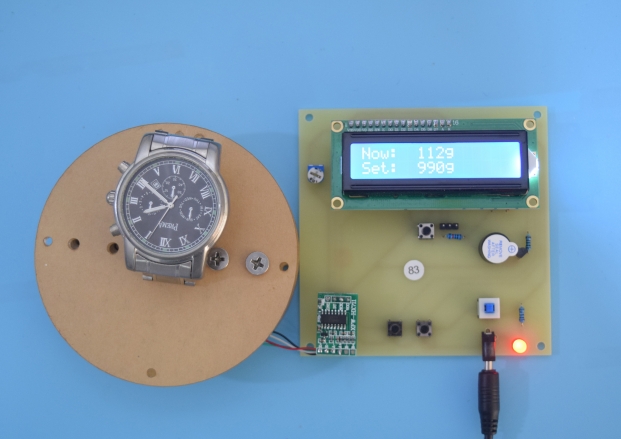

显示部分用LCD1602，第一行显示实时重量，第二行显示阈值。重量显示要转成字符串处理，别直接怼数值到液晶：

sprintf(display_buf,"Weight:%05d g",real_weight);
LCD_Write_String(0,0,display_buf);

用%05d固定5位显示，避免数值跳动时字符位置乱窜。实测这样显示稳定很多。

最后说校准，这是项目的灵魂。准备标准砝码，比如500g、1kg的，通过修改校准系数：

float calibration_factor = 106600.0;  //这个值需要实测调整
real_weight = (HX711_Read()-offset)/calibration_factor;

不同传感器的系数可能差个数量级，建议先用串口输出原始AD值，再计算系数。别相信商家给的标称值，自己测才准。

掉电存储实测时发现个坑：频繁写入会导致Flash寿命缩短。解决方法是在设置阈值时加个3秒延时，只有数值稳定超过3秒才存储，避免误操作损耗。

整个项目最费时间的不是代码，是结构装配。传感器要悬空固定，单片机板得和秤盘物理隔离，不然你会看到重量值自己在那儿蹦迪。用3D打印了个支架，效果比洞洞板好太多。
