现在，我们来讲解PWM的相关知识

一、LEDC库函数

LEDC（LED PWM Controller）是 ESP32-S3 专门用于生成 PWM（脉冲宽度调制）信号的硬件外设，核心特点：

• 无需 CPU 干预：配置好后，硬件自动生成 PWM 波形，不占用 CPU 资源；
• 多通道：有 8 个通道（0-7），可同时控制 8 路 PWM（比如 8 个 LED 渐变、3 路电机调速）；
• 高精度：占空比分辨率支持 1-16 位可调（比如 10 位对应 0-1023 级亮度）；
• 仅支持低速模式：注意！ESP32-S3 只有LEDC_LOW_SPEED_MODE，没有高速模式。

二、完善CMakeList.txt

idf_component_register(SRCS "main.c"
                    PRIV_REQUIRES driver freertos
                    INCLUDE_DIRS ".")

三、完善mian.c

#include "driver/ledc.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

// ===================== PWM配置宏定义 =====================
#define LEDC_HS_TIMER          LEDC_TIMER_0
#define LEDC_HS_MODE           LEDC_LOW_SPEED_MODE  // ESP32-S3仅支持低速模式
#define LEDC_HS_CH0_CHANNEL    LEDC_CHANNEL_0
#define LEDC_HS_CH0_GPIO       18 // LED引脚
#define LEDC_DUTY_RES          LEDC_TIMER_10_BIT // 占空比分辨率：0-1023
#define LEDC_FREQUENCY         5000 // PWM频率：5000Hz

// ===================== PWM初始化函数 =====================
void ledc_pwm_init(void) {
    // 1. 配置定时器
    ledc_timer_config_t ledc_timer = {
        .duty_resolution = LEDC_DUTY_RES,
        .freq_hz = LEDC_FREQUENCY,
        .speed_mode = LEDC_HS_MODE,
        .timer_num = LEDC_HS_TIMER,
        .clk_cfg = LEDC_AUTO_CLK,
    };
    ledc_timer_config(&ledc_timer);

    // 2. 配置通道
    ledc_channel_config_t ledc_channel = {
        .channel    = LEDC_HS_CH0_CHANNEL,
        .duty       = 0, // 初始占空比：0（LED灭）
        .gpio_num   = LEDC_HS_CH0_GPIO,
        .speed_mode = LEDC_HS_MODE,
        .hpoint     = 0,
        .timer_sel  = LEDC_HS_TIMER
    };
    ledc_channel_config(&ledc_channel);
}

// ===================== PWM LED渐变任务函数 =====================
void pwm_led_task(void *arg) {
    // 初始化PWM
    ledc_pwm_init();

    int duty = 0;
    int step = 5; // 占空比步长

    // 任务无限循环
    while(1) {
        // 设置占空比（0-1023）
        ledc_set_duty(LEDC_HS_MODE, LEDC_HS_CH0_CHANNEL, duty);
        ledc_update_duty(LEDC_HS_MODE, LEDC_HS_CH0_CHANNEL); // 必须调用，占空比才生效

        // 渐变逻辑：递增到最大值后递减
        duty += step;
        if(duty >= 1023 || duty <= 0) {
            step = -step;
        }

        vTaskDelay(pdMS_TO_TICKS(10)); // 渐变速度
    }
}

// ===================== 主函数（仅保留任务创建） =====================
void app_main(void) {
    // 创建PWM LED渐变任务
    xTaskCreate(
        pwm_led_task,    // 任务函数
        "pwm_led_task",  // 任务名称
        4096,            // 任务栈大小（字节，PWM操作足够）
        NULL,            // 任务参数（无）
        2,               // 任务优先级（普通优先级）
        NULL             // 任务句柄（无）
    );
}

3.1 核心宏定义详解

// PWM配置宏定义
#define LEDC_HS_TIMER          LEDC_TIMER_0       // 选择LEDC定时器
#define LEDC_HS_MODE           LEDC_LOW_SPEED_MODE // 速度模式（ESP32-S3仅支持低速）
#define LEDC_HS_CH0_CHANNEL    LEDC_CHANNEL_0      // 选择LEDC通道
#define LEDC_HS_CH0_GPIO       18                   // LED连接的GPIO引脚
#define LEDC_DUTY_RES          LEDC_TIMER_10_BIT   // 占空比分辨率
#define LEDC_FREQUENCY         5000                 // PWM频率（Hz）

1. LEDC_HS_TIMER：选择 LEDC 定时器，指定用哪个硬件定时器生成 PWM 波形；可选值LEDC_TIMER_0~LEDC_TIMER_3（共四个定时器）。
2. LEDC_HS_MODE：速度模式，ESP32-S3只支持低速模式，即LEDC_LOW_SPEED_MODE。
3. LEDC_HS_CH0_CHANNEL：选择LEDC通道。用于指定用哪个通道输出 PWM 波形，可选值LEDC_CHANNEL_0~LEDC_CHANNEL_7（共8个通道）。每个通道必须绑定一个定时器，可以多个通道绑定同一个定时器，实现同频率不同占空比的 PWM。
4. LEDC_HS_CH0_GPIO：PWM输出引脚。用于指定 PWM 波形从哪个 GPIO 引脚输出。并不是所有GPIO都支持LEDC输出，需要参考下图。要注意不要使用GPIO6~11，这些是SPI Flash 引脚，占用会导致系统崩溃。
5. LEDC_DUTY_RES：占空比分辨率，用于设置占空比的 “精度等级”，决定了 PWM 有多少级可调。可选值LEDC_TIMER_1_BIT~LEDC_TIMER_16_BIT。这里我们使用了10位分辨率，占空比范围 0-1023（共 1024 级，对应 0%-100% 占空比）
6. LEDC_FREQUENCY：PWM频率。用于设置 PWM 波形的 “每秒重复次数”，单位是赫兹（Hz）5000Hz（5kHz）即PWM 波形每秒重复 5000 次，LED 不会闪烁。

3.2 关键配置结构体讲解

LEDC 的配置分为两步：先配置定时器（决定 PWM 的频率和分辨率），再配置通道（决定 PWM 的输出引脚和初始占空比）。

3.2.1 定时器配置结构体：ledc_timer_config_t

ledc_timer_config_t ledc_timer = {
    .duty_resolution = LEDC_DUTY_RES, // 占空比分辨率（复用宏定义）
    .freq_hz = LEDC_FREQUENCY,         // PWM频率（复用宏定义）
    .speed_mode = LEDC_HS_MODE,         // 速度模式（低速）
    .timer_num = LEDC_HS_TIMER,         // 定时器编号（复用宏定义）
    .clk_cfg = LEDC_AUTO_CLK,           // 时钟源（自动选择）
};
ledc_timer_config(&ledc_timer); // 应用定时器配置

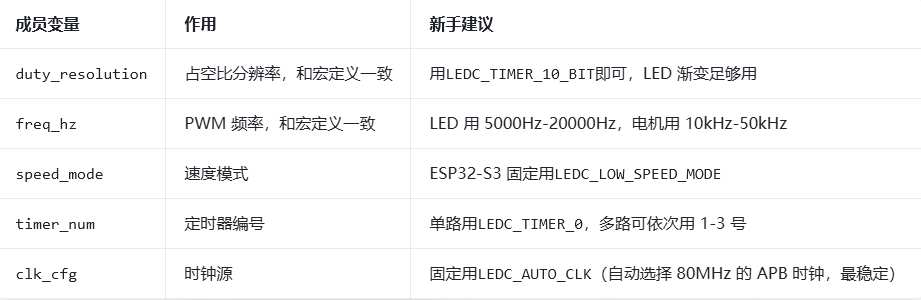

逐成员拆解：

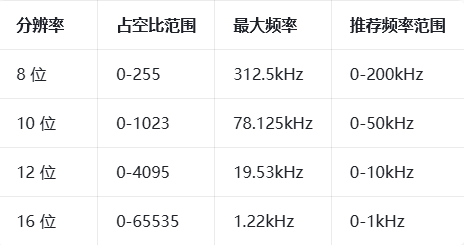

分辨率与频率的限制：分辨率越高，最大频率越低。公式：最大频率 = 80MHz / 2^分辨率。ESP32-S3的LEDC时钟默认80MHz：

如果设置的频率超过最大频率，PWM会无法正常工作。

3.2.2 通道配置结构体：ledc_channel_config_t

ledc_channel_config_t ledc_channel = {
    .channel    = LEDC_HS_CH0_CHANNEL, // 通道编号（复用宏定义）
    .duty       = 0,                     // 初始占空比（0：LED灭）
    .gpio_num   = LEDC_HS_CH0_GPIO,     // PWM输出引脚（复用宏定义）
    .speed_mode = LEDC_HS_MODE,         // 速度模式（和定时器一致）
    .hpoint     = 0,                     // 高电平起始点（新手设为0即可）
    .timer_sel  = LEDC_HS_TIMER         // 绑定的定时器（和定时器一致）
};
ledc_channel_config(&ledc_channel); // 应用通道配置

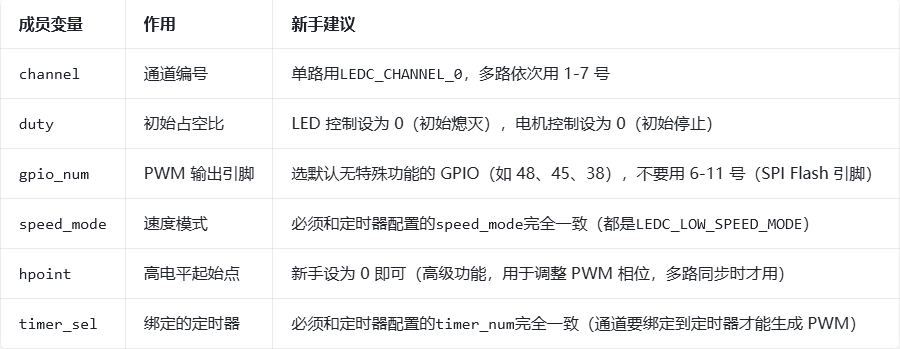

逐成员拆解：

3.3 核心API讲解

3.3.1 ledc_timer_config()：配置定时器

esp_err_t ledc_timer_config(const ledc_timer_config_t *timer_conf);

• 作用：将定时器配置结构体应用到硬件，设置 PWM 的频率和分辨率；
• 参数：指向ledc_timer_config_t结构体的指针（传地址，加&）；
• 返回值：esp_err_t（ESP32 通用错误码，返回ESP_OK表示配置成功）；
• 调用时机：必须在ledc_channel_config()之前调用（先有定时器，才能绑定通道）。

3.3.2 ledc_channel_config()：配置通道

esp_err_t ledc_channel_config(const ledc_channel_config_t *channel_conf);

• 作用：将通道配置结构体应用到硬件，设置 PWM 的输出引脚和初始占空比；
• 参数：指向ledc_channel_config_t结构体的指针（传地址，加&）；
• 返回值：esp_err_t（返回ESP_OK表示配置成功）；
• 调用时机：必须在ledc_timer_config()之后调用（先配置定时器，再绑定通道）。

3.3.3 ledc_set_duty()：设置占空比

esp_err_t ledc_set_duty(ledc_mode_t speed_mode, ledc_channel_t channel, uint32_t duty);

• 作用：将新的占空比写入 “缓存”，但不会立即生效；
• 参数：1.speed_mode：速度模式（LEDC_LOW_SPEED_MODE）；2.channel：通道编号（LEDC_CHANNEL_0）；3.duty：新的占空比（0-1023，对应 10 位分辨率）；
• 返回值：esp_err_t（返回ESP_OK表示写入缓存成功）；
• 新手注意：仅调用这个函数，PWM 占空比不会变化，必须配合ledc_update_duty()使用。

3.3.4 ledc_update_duty()：更新占空比

esp_err_t ledc_update_duty(ledc_mode_t speed_mode, ledc_channel_t channel);

• 作用：将缓存中的占空比更新到硬件，PWM 占空比立即变化；
• 参数：1.speed_mode：速度模式（和ledc_set_duty()一致）；2.channel：通道编号（和ledc_set_duty()一致）；
• 返回值：esp_err_t（返回ESP_OK表示更新成功）；
• 新手必记：这是最容易漏写的函数！必须在ledc_set_duty()之后调用，否则占空比不会生效。

3.4 任务函数

// ===================== PWM LED渐变任务函数 =====================
void pwm_led_task(void *arg) {
    // 初始化PWM
    ledc_pwm_init();

    int duty = 0;
    int step = 5; // 占空比步长

    // 任务无限循环
    while(1) {
        // 设置占空比（0-1023）
        ledc_set_duty(LEDC_HS_MODE, LEDC_HS_CH0_CHANNEL, duty);
        ledc_update_duty(LEDC_HS_MODE, LEDC_HS_CH0_CHANNEL); // 必须调用，占空比才生效

        // 渐变逻辑：递增到最大值后递减
        duty += step;
        if(duty >= 1023 || duty <= 0) {
            step = -step;
        }

        vTaskDelay(pdMS_TO_TICKS(10)); // 渐变速度
    }
}

在任务函数中，我们先初始化PWM，之后定义了初始的占空比步长。在一个无限循环中，我们设置并更新占空比，同时让占空比每循环一次增加一个步长，当亮度≥1023或者≤0时，将步长取反，这样LED的亮度就会朝相反方向变化。

最后，每循环一次等待10MS。

3.5 创建任务

// ===================== 主函数（仅保留任务创建） =====================
void app_main(void) {
    // 创建PWM LED渐变任务
    xTaskCreate(
        pwm_led_task,    // 任务函数
        "pwm_led_task",  // 任务名称
        4096,            // 任务栈大小（字节，PWM操作足够）
        NULL,            // 任务参数（无）
        2,               // 任务优先级（普通优先级）
        NULL             // 任务句柄（无）
    );
}

四、编译烧录，查看现象

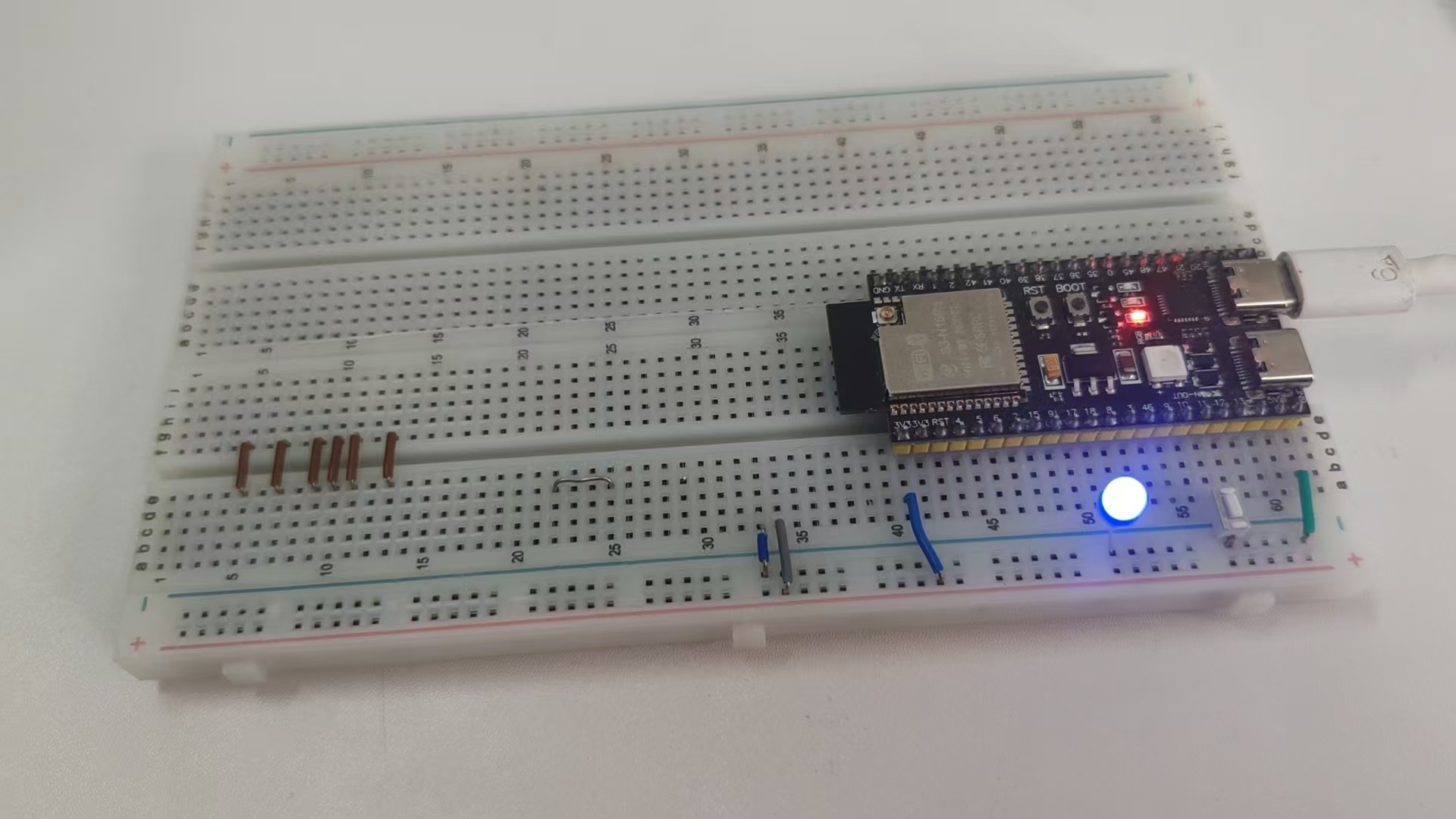

编译烧录成功后，可以看到LED在以规律的速度增加减少亮度，看起来就像在呼吸一样。
