编号：CJL-51-2022-019

设计简介：

本设计是基于单片机的大棚温室控制系统，主要实现以下功能：
可通过LCD1602显示温湿度、光照强度和二氧化碳；
可通过按键调整温湿度、光照强度阈值；
可根据温湿度自动加热或加湿；
可根据光照强度自动补光或挡光；
可通过蓝牙模块连接手机远程控制。

标签：51单片机、LCD1602、蓝牙模块、SGP30、ADC0832、光敏电阻、DHT11。
题目扩展：智能蔬菜大棚、温度控制系统

基于单片机的大棚温室系统

基于单片机的大棚温室系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

核心控制器：STC89C52单片机作为整个大棚温室系统的中枢，负责接收来自输入部分的数据，进行内部处理，并根据处理结果控制输出部分。
数据处理与逻辑控制：单片机对接收到的光照强度、温湿度、CO2浓度等数据进行处理，判断这些参数是否满足预设的阈值条件。根据判断结果，单片机控制加热继电器、加湿继电器、步进电机、USB灯、蜂鸣器等执行相应的动作。
通信接口：单片机通过蓝牙模块与手机进行通信，实现数据的发送和接收。手机可以实时查看大棚温室内的环境参数，并可以通过发送指令给单片机来调整测量值的阈值。

输入部分

光照检测模块：由光敏电阻和ADC0832模数转换器组成，用于实时监测大棚温室内的光照强度，并将模拟信号转换为数字信号发送给单片机进行处理。
温湿度检测模块：DHT11传感器用于同时测量大棚温室内的温度和湿度，提供准确的环境参数数据给单片机。
CO2检测模块：SGP30传感器用于检测大棚温室内的CO2浓度，帮助判断植物的生长环境是否适宜。
独立按键：提供用户交互功能，允许用户设置光照强度、温湿度等参数的阈值，以及进行其他控制操作。
供电电路：为整个系统提供稳定的电力供应，确保各模块正常工作。

输出部分

LCD1602显示模块：用于实时显示大棚温室内的光照强度、温湿度、CO2浓度等参数，以及设置的阈值信息，为用户提供直观的视觉反馈。
步进电机及驱动芯片：ULN2003A四相步进电机驱动芯片及电机用于模拟卷帘的开闭，根据光照强度的变化自动调整大棚温室内的光照条件。
加热继电器和加湿继电器：分别用于控制大棚温室内的加热和加湿设备，当温度和湿度低于预设的阈值时，自动启动相应的设备以调节环境参数。
USB灯：作为补光源，当光照强度低于预设阈值时，自动点亮以提供额外的光照。
蜂鸣器：当温度、湿度或光照强度不满足预设条件时，蜂鸣器发出报警声，提醒用户注意并采取相应措施。
蓝牙模块：实现单片机与手机之间的无线通信，手机可以实时查看大棚温室内的环境参数，并发送指令给单片机进行调整。

5 实物调试

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将LCD1602显示屏插入排针。第三部分是单片机模块，本次课题使用的是STC89C52单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是晶振电路模块，由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是下载口，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。第七部分是二氧化碳传感器，先焊接一个4Pin的排母，将传感器插入排母。第八部分是步进电机，先焊接一个2*8Pin的底座和一个5Pin的白色底座，然后将步进电机驱动芯片和电机插入。第九部分是蓝牙模块，先焊接一个6Pin的排母，然后直接插入排母。第十部分三个独立按键和第十一部分两个继电器和第十二部分温湿度传感器和第十三部分蜂鸣器和第十四部分USB灯接口都是直接焊接在电路板上。第十五部分光照检测模块，光敏电阻直接焊接在板子上，ADC0832插入2*4Pin的底座中。下图5-1为焊接完的整体实物图：

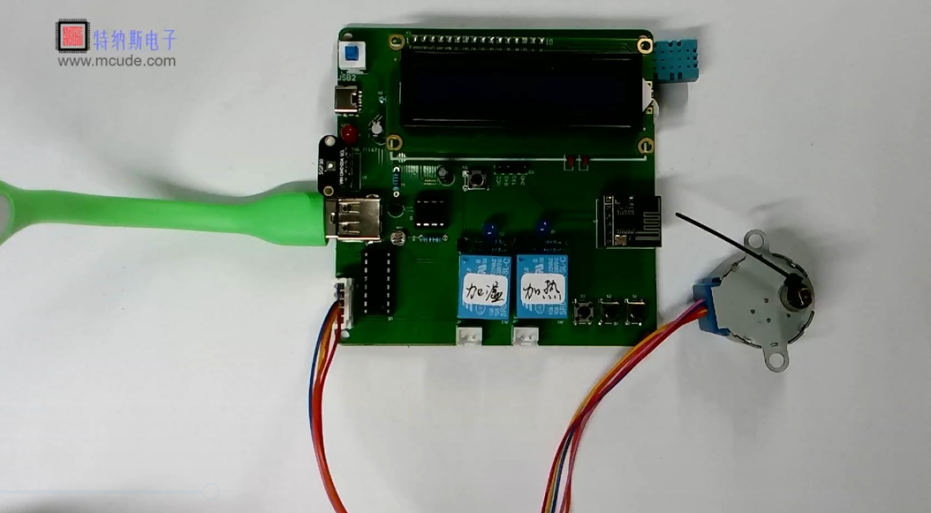

图5-1电路焊接总图

5.2 蓝牙连接实物测试

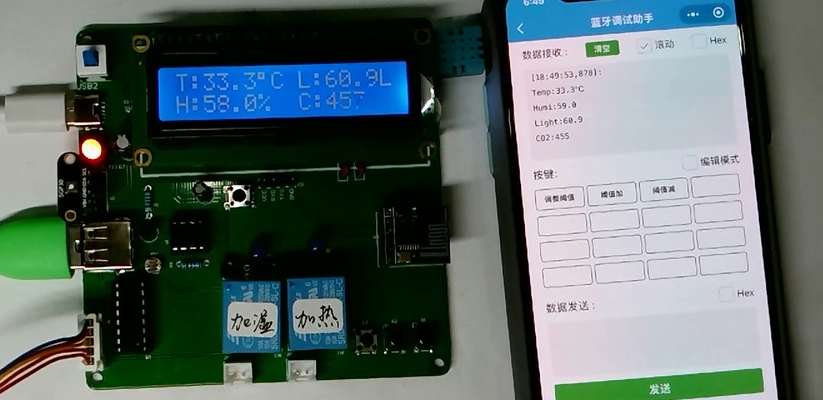

如图5-2所示，上电后，LCD1602显示屏显示温度、湿度、光照强度和二氧化碳浓度。连接蓝牙先在微信中搜索“特纳斯电子”公众号，关注之后在屏幕的左下角有“工具”，点一下“工具”，再点一下“蓝牙助手”，找到名称带有“＠”符号的蓝牙名称，点一下会自动连接，连接好之后，再点一下右边的“编辑模式”，点一下按键进行编辑按键。可通过手机查看温度、湿度、光照强度、二氧化碳浓度和设置阈值。

图5-2蓝牙连接图

5.3 设置阈值实物测试

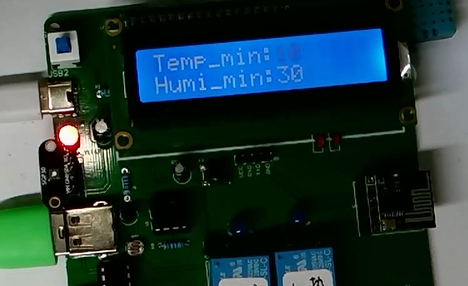

如图5-3所示，第一次按下最左边的按键S3后，屏幕显示“Temp_min”和“Humi_min”，并且“Temp_min”的值在闪烁，这时，按第二个按键S2，温度最小值+1；按第三个按键S1，温度最小值-1。同理，按按键S3可切换到设置湿度最小值、光照最小值和光照最大值的界面进行设置。

图5-3设置阈值实物图

5.4 光照实物测试

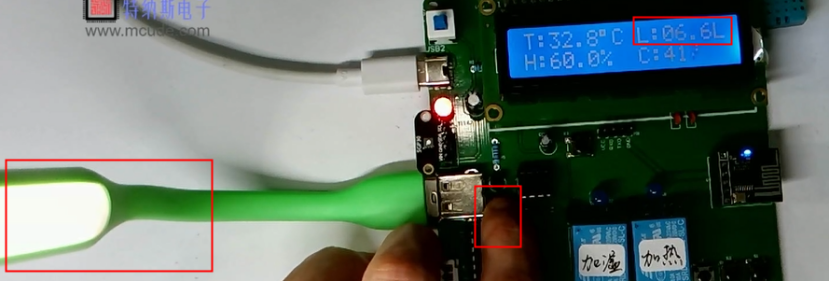

如图5-4所示，用手按住光敏电阻，光照强度就会变小，当光照强度小于光照强度最小值时，USB灯会自动打开进行补光。

图5-4自动补光实物图

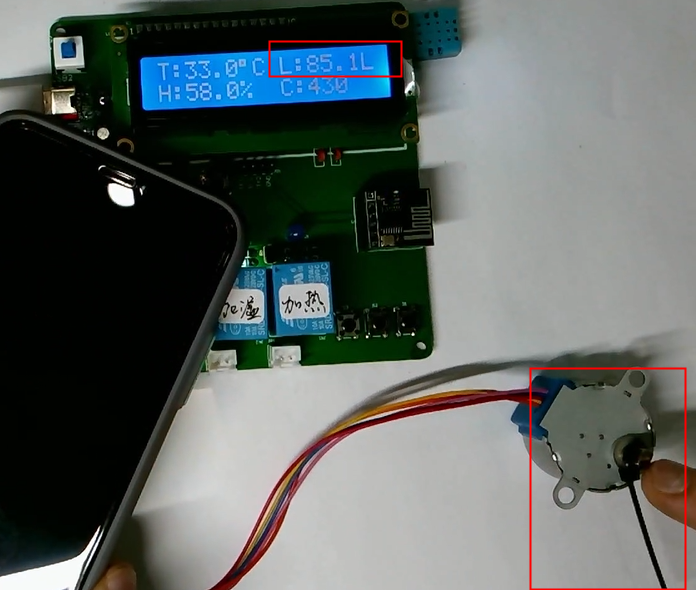

如图5-5所示，用灯照光敏电阻，光照强度就会变大，当光照强度大于光照强度最大值时，步进电机进行遮光。

图5-5自动遮光实物图

5.5 温湿度实物测试

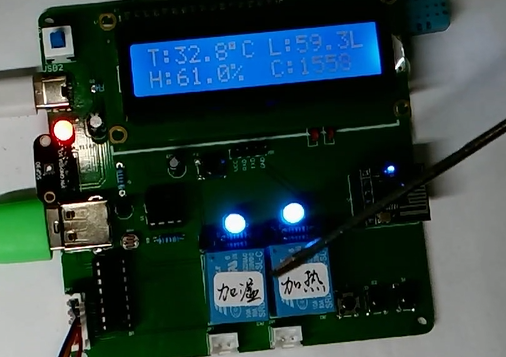

如图5-6所示，当温度小于温度最小值时，蜂鸣器报警，加热继电器自动打开；当湿度小于湿度最小值时，蜂鸣器报警，加湿继电器自动打开。

图5-6温湿度测试图

6 仿真调试

6.1仿真总体设计

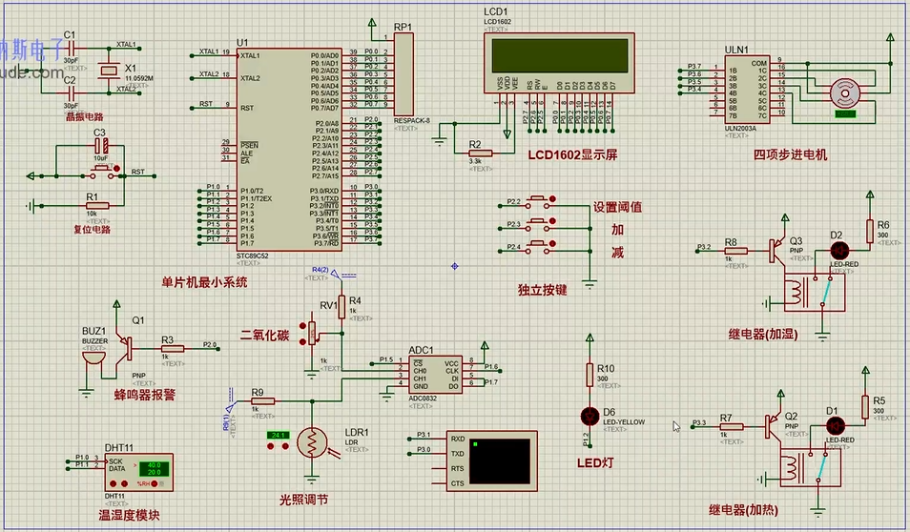

仿真设计总体包括51单片机最小系统、LCD1602显示屏、三个按键、四项步进电机、模拟光照和二氧化碳浓度的电位器和ADC0832、LED灯、温湿度传感器、2个继电器、蜂鸣器和模拟蓝牙模块的串口虚拟终端。

图6-1 仿真设计总图

6.2设置阈值仿真测试

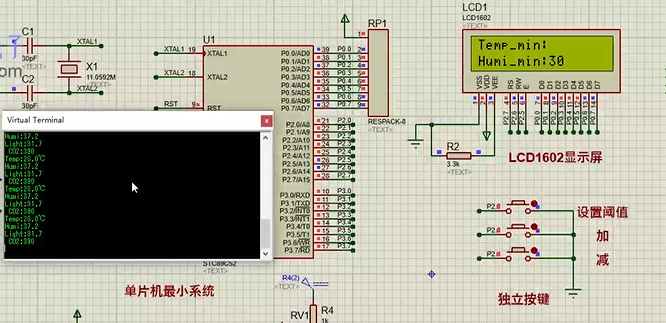

如图6-2所示，第一次按下最左边的按键S3后，屏幕显示“Temp_min”和“Humi_min”，并且“Temp_min”的值在闪烁，这时，按第二个按键S2，温度最小值+1；按第三个按键S1，温度最小值-1。同理，按按键S3可切换到设置湿度最小值、光照最小值和光照最大值的界面进行设置。

图6-2设置阈值仿真图

6.4 光照仿真测试

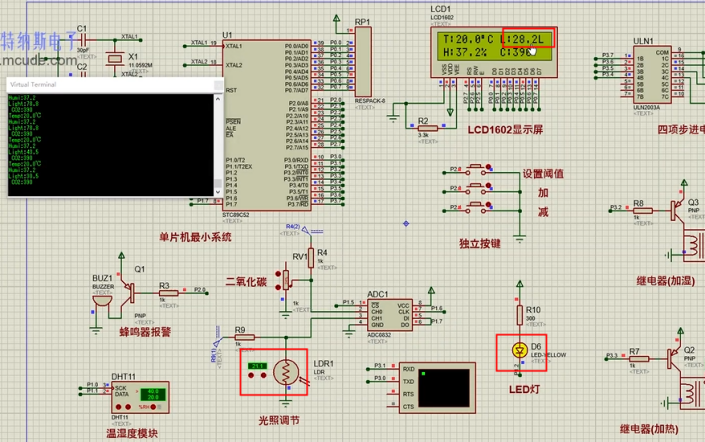

如图6-4所示，用手按住光敏电阻，光照强度就会变小，当光照强度小于光照强度最小值时，USB灯会自动打开进行补光。

图6-3自动补光仿真图

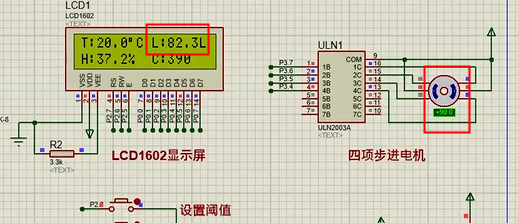

如图6-5所示，用灯照光敏电阻，光照强度就会变大，当光照强度大于光照强度最大值时，步进电机进行遮光。

图6-4自动遮光仿真图

6.5 温湿度仿真测试

如图6-6所示，当温度小于温度最小值时，蜂鸣器报警，加热继电器自动打开；当湿度小于湿度最小值时，蜂鸣器报警，加湿继电器自动打开。

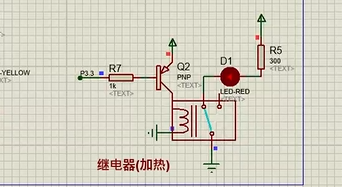

图6-5加热图

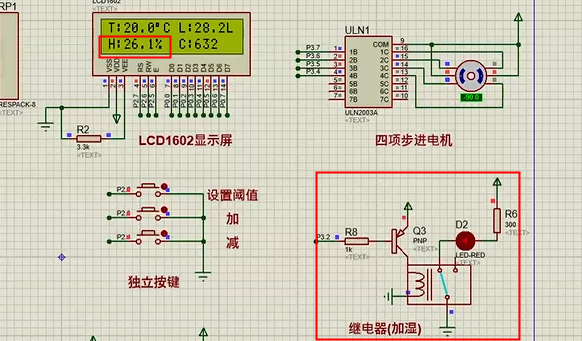

如图6-6所示，当湿度小于湿度最小值时，蜂鸣器报警，加湿继电器自动打开。

图6-6加湿图

设计说明书部分资料如下

设计摘要：

基于单片机的大棚温室系统作为农业智能化技术的应用，旨在推动农业现代化，优化温室环境管理，提升作物生产效率和品质，实现农业可持续发展。该系统通过集成传感器网络，能够实时监测大棚内的温度、湿度、光照强度等环境参数，并将数据传输至系统进行分析。基于分析结果，系统采用单片机技术实现自动控制，调节温度、灌溉、遮阳等设备，以满足不同作物生长阶段的需求。同时，系统运用数据分析技术，可以深入了解作物的生长状况，预测生长趋势，为农民和农业管理者提供科学决策的依据。

这一大棚温室系统还具备远程监控功能，通过网络连接，用户可以随时远程访问系统，查看实时数据、控制设备，从而实现更便捷的农业生产管理。此外，该系统不仅提高了农业生产的效率和产量，也为农民减轻了生产管理的负担，创造了更有利于农业可持续发展的条件。综合而言，这一系统在推动农业现代化、智能化、环保化方面具有巨大潜力，为农业领域注入了新的活力和活力，并为未来农业可持续发展提供了创新路径。

关键词：单片机；蓝牙模块；光敏电阻；温湿度检测；二氧化碳检测

字数：11000+
