一、功能实现

我手上有3144E霍尔传感器，两个上拉的LED灯，STM32F407ZET6。LED分别连接在PF9,PF10上，霍尔传感器输出脚连接在PC7上，霍尔传感器的输出引脚外接无磁场时输出高电平，有磁场时输出低电平，使用中断的方式通过霍尔传感器控制LED亮灭

霍尔传感器3144E特性

根据资料，3144E是单极开关型霍尔传感器：

• 无磁场时：输出高电平（需要外部上拉电阻）

• 有磁场时（S极靠近）：输出低电平

• 输出类型：集电极开路（NPN），必须接上拉电阻

• 工作电压：4.5V-24V（检查你的供电是否满足）

连接情况

• 霍尔传感器OUT → PC7（已接外部上拉电阻）

• LED1 → PF9（带上拉）

• LED2 → PF10（带上拉）

• 触发条件：下降沿（高→低）

二、具体配置

1. 引脚配置

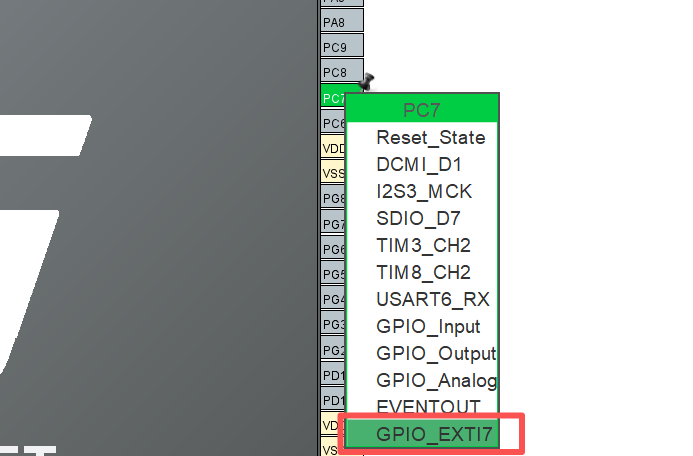

在Pinout视图中：

• PC7：设置为 GPIO_EXTI7（外部中断）

• PF9：设置为 GPIO_Output

• PF10：设置为 GPIO_Output

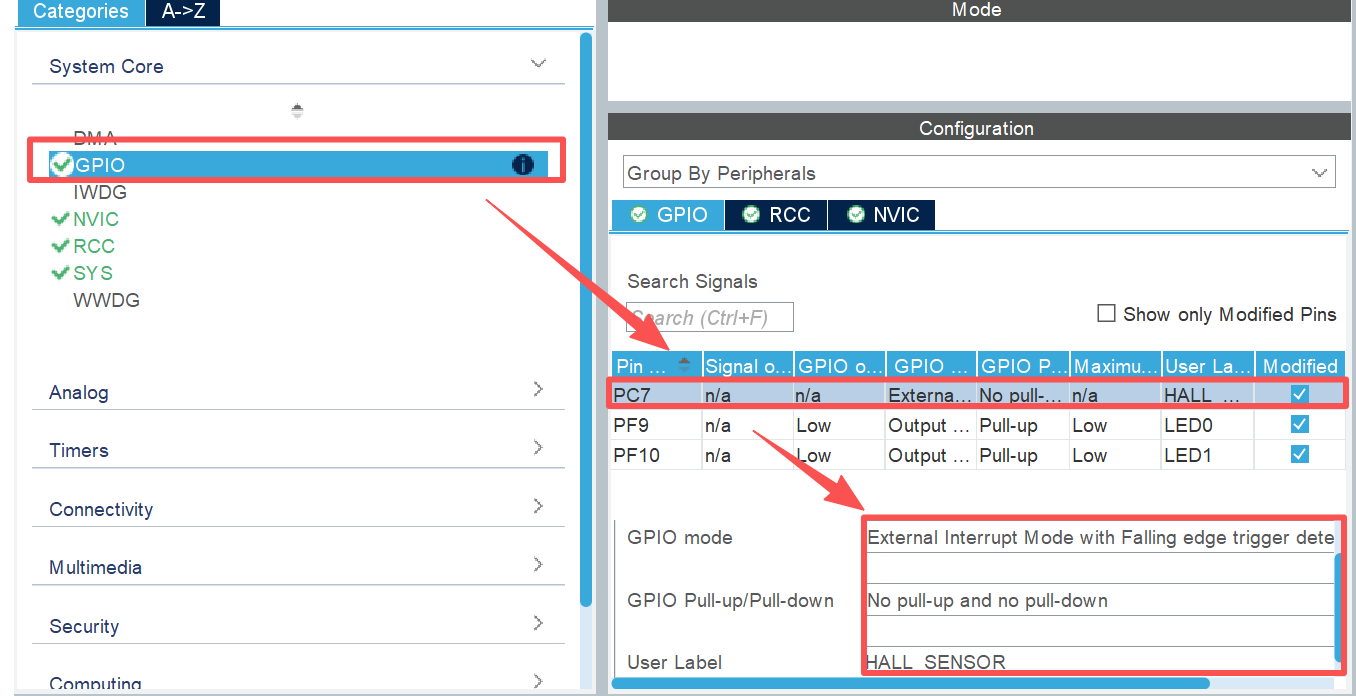

2. GPIO详细设置

PC7（霍尔传感器）：

text

GPIO mode: External Interrupt Mode with Falling edge trigger detection  ← 下降沿触发（有磁场时低电平）
GPIO Pull-up/Pull-down: No pull-up and no pull-down  ← 因为外部已有上拉电阻
Maximum output speed: N/A
User Label: HALL_SENSOR

PF9/PF10（LED）：

text

GPIO mode: Output Push Pull
GPIO Pull-up/Pull-down: Pull-up  ← 使能内部上拉（配合你的LED连接方式）
Maximum output speed: Low
User Label: LED1 / LED2

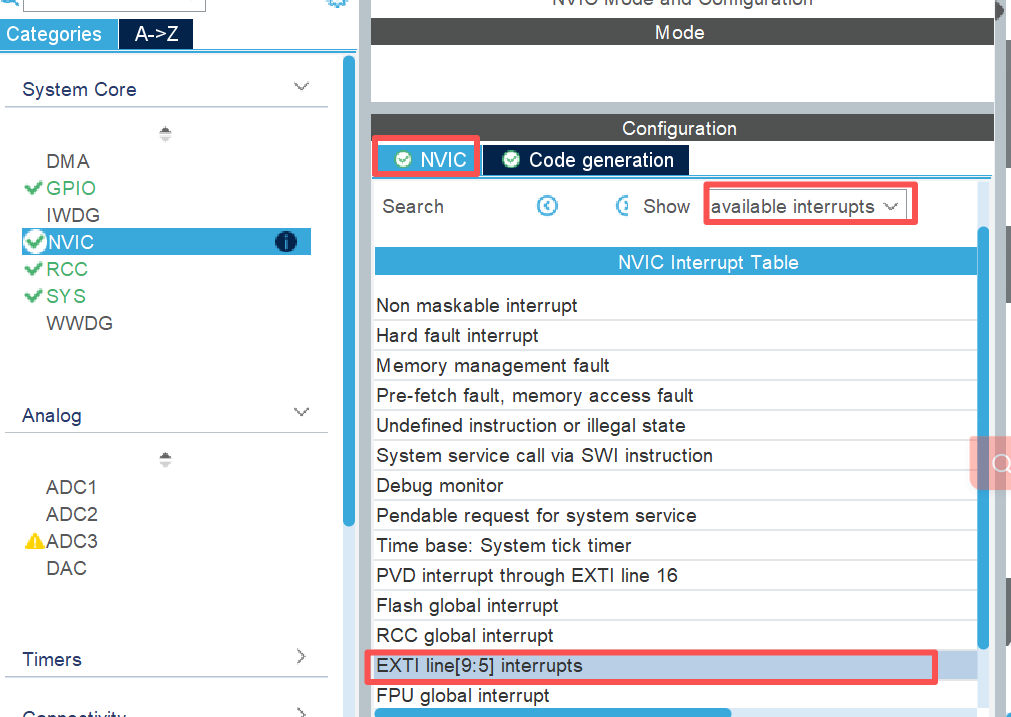

3. NVIC设置

在NVIC设置中，勾选：

text

☑ EXTI line[9:5] interrupts

并设置优先级（如抢占优先级2，子优先级0）

重要说明：PC7属于EXTI7，对应中断线组 EXTI9_5_IRQn，因此必须使能该组中断。

三、HAL库代码实现

1. 在 main.c 的用户代码区添加变量

c

/* USER CODE BEGIN PV */
volatile uint8_t hall_triggered = 0;  // 霍尔触发标志（用于主循环处理）
/* USER CODE END PV */

2. 在主函数中初始化LED状态

c

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();

  /* USER CODE BEGIN 2 */
  // 初始化LED状态：熄灭（带上拉，高电平熄灭）
  HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);
  HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, GPIO_PIN_SET);
  /* USER CODE END 2 */

  while (1)
  {
    /* USER CODE BEGIN 3 */
    if(hall_triggered)
    {
      hall_triggered = 0;  // 清除标志

      // 再次确认引脚状态（可选，提高可靠性）
      if(HAL_GPIO_ReadPin(HALL_SENSOR_GPIO_Port, HALL_SENSOR_Pin) == GPIO_PIN_RESET)
      {
        // 翻转两个LED的状态
        HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
        HAL_GPIO_TogglePin(LED2_GPIO_Port, LED2_Pin);
      }
    }
  }
  /* USER CODE END 3 */
}

3. 中断回调函数

在 main.c 末尾的 /* USER CODE BEGIN 4 */ 区域添加：

c

/* USER CODE BEGIN 4 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    // 判断是否是PC7触发的中断
    if(GPIO_Pin == HALL_SENSOR_Pin)
    {
        // 简单的消抖处理（使用时间戳方式避免HAL_Delay问题）
        static uint32_t last_interrupt_time = 0;
        uint32_t current_time = HAL_GetTick();

        // 50ms消抖，避免重复触发
        if((current_time - last_interrupt_time) > 50)
        {
            last_interrupt_time = current_time;

            // 设置标志位，在主循环中处理LED翻转
            hall_triggered = 1;

            // 注意：不直接在中断中操作LED，而是通过标志位让主循环处理
            // 这样可以减少中断处理时间，避免影响系统稳定性[citation:3]
        }
    }
}
/* USER CODE END 4 */
