编号：CJ-32-2022-119

设计简介：

本设计是基于单片机的智能音箱，主要实现以下功能：

1）可通过语音识别模块控制音箱的开启、暂停、关闭、调节音量，上一首，下一首；
2）当按下音箱的开启按钮时，流水灯会依次闪烁，代表音箱已经开启；

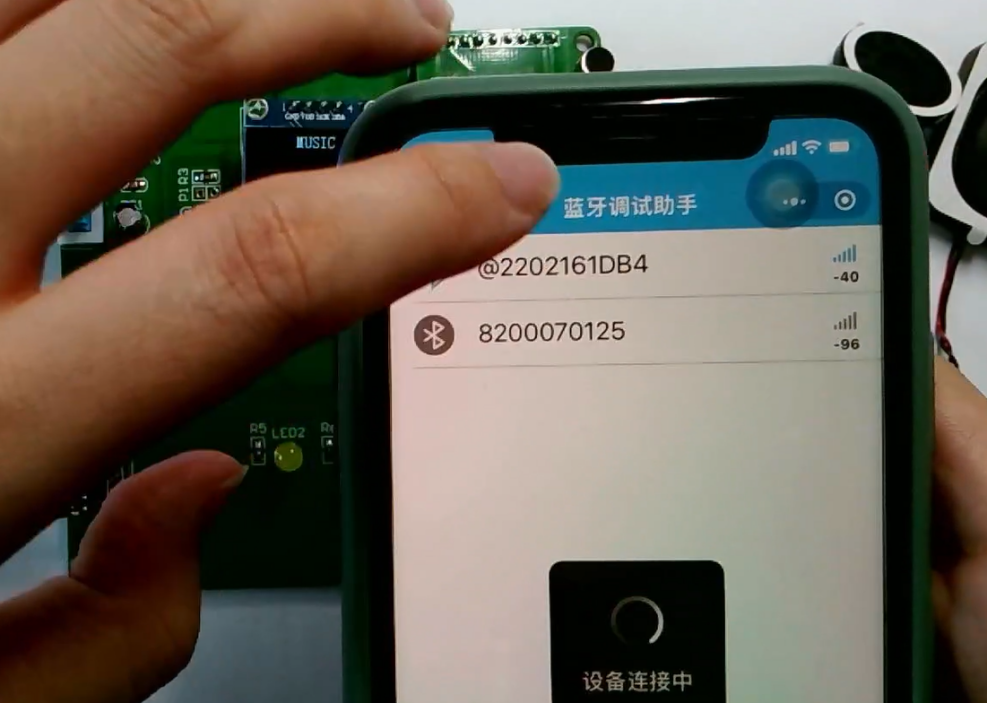

3）蓝牙模块与手机进行连接，可以通过手机对音箱进行控制，开启、暂停、上一首、下一首、音量控制以及定时播放的功能；
4）独立按键，通过独立按键实现切换音乐、暂停播放、控制音量和定时停止播放；
6）显示屏显示音量，开始和暂停等；

标签：STM32、OLED、MP3模块、语音识别、蓝牙模块

题目扩展：智能音乐盒，智能音乐播放器

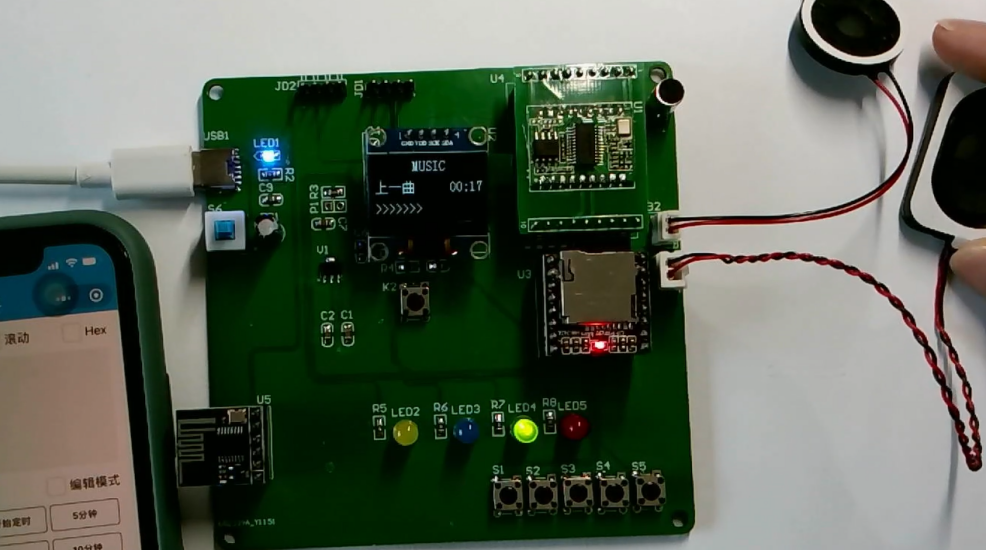

基于单片机的智能音箱：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

核心组件：STM32F103C6T6单片机

• 作为整个系统的“大脑”，STM32F103C6T6单片机负责接收来自输入部分的各种数据。
• 对接收到的数据进行处理，根据预设的逻辑或算法，生成相应的控制指令。
• 将这些控制指令发送给输出部分，实现对智能家居设备的控制。

输入部分

1. SU-03T声控模块：通过语音识别技术，将用户的语音指令转换为电信号，发送给中控部分的单片机。
2. ECB02蓝牙模块：允许用户通过蓝牙设备（如手机、平板等）发送控制指令给系统。
3. 独立按键：提供简单的物理按键输入，用户可以通过按下不同的按键来发送控制指令。
4. 供电电路：为整个系统提供稳定的电源，确保所有模块能够正常工作。

输出部分

1. OLED显示屏：用于显示系统的状态信息、用户指令的反馈等。
2. 音乐播放模块：根据中控部分的指令，播放、切换歌曲或调整音量。
3. 流水灯：当音乐播放器打开时，流水灯会依次闪烁，为用户提供视觉上的反馈。

设计说明书部分资料如下

设计摘要：

本论文以STM32单片机为核心控制器，结合其他模块构建了基于物联网的智能家居控制系统。该系统由中控部分、输入部分和输出部分组成。中控部分采用STM32单片机，负责获取输入部分数据并进行内部处理，控制输出部分。输入部分包括声控模块、蓝牙模块、独立按键和供电电路。输出部分包括OLED显示屏、音乐播放模块和流水灯。通过声控模块、蓝牙和独立按键控制音乐播放、切换歌曲和调整音量，并通过OLED显示屏进行显示。当音乐播放器启动时，流水灯将依次闪烁。

关键词：单片机；蓝牙模块；语音识别模块；

字数：9000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.3 显示模块

3.4 SU-03T语音识别模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键函数流程设计

5 实物调试

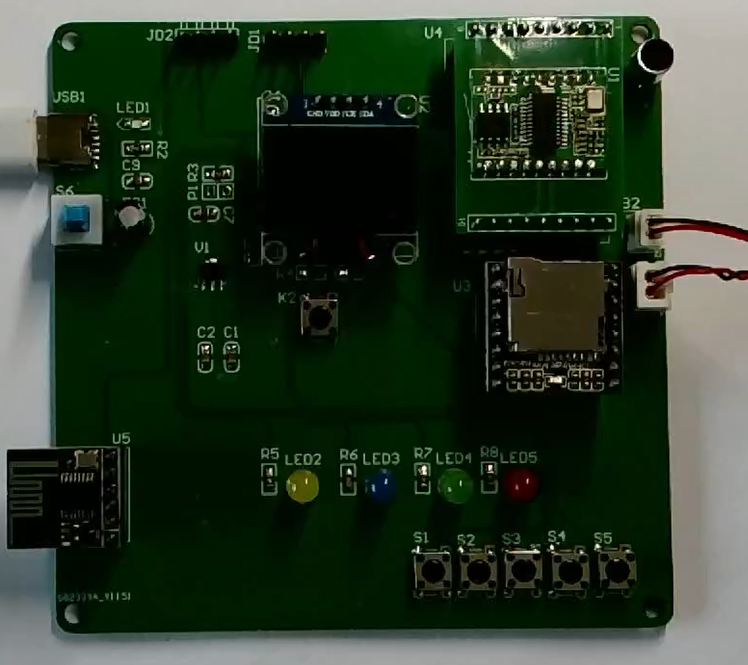

5.1 电路焊接总图

5.2 蓝牙连接实物测试

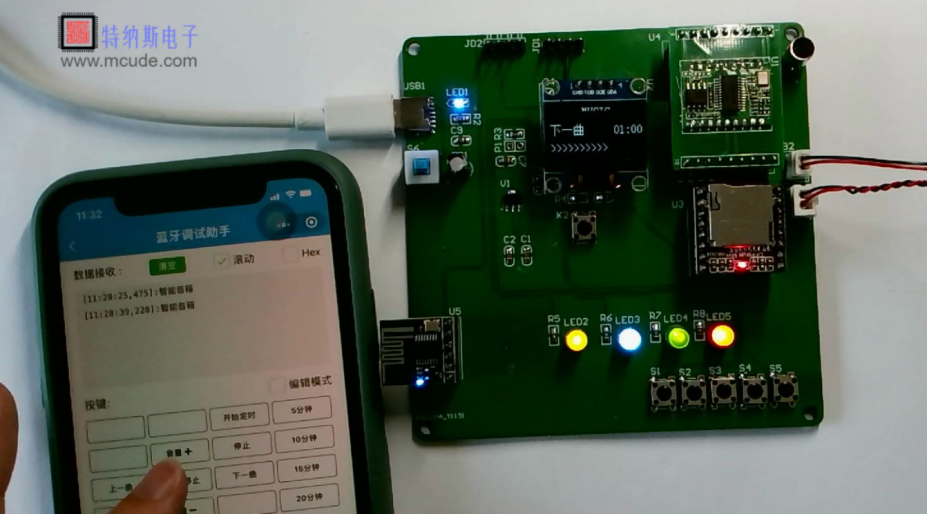

5.3 手机端控制音乐播放器实物测试

5.4语音控制音乐播放器实物测试

结  论

参考文献

致  谢
