一、引言

自己画了一个FOC的板子，驱动OLED的GPIO正好可以复用为硬件IIC。
之前使用OLED时，一直使用软件模拟IIC。效果也可以。
于是想在软件模拟IIC的基础上，调试一下，转为使用硬件IIC。
仔细看了一下软件的逻辑，感觉修改起来比较简单，有把握很快的修改好。
但是修改后，驱动OLED之后，没有显示。

二、现象

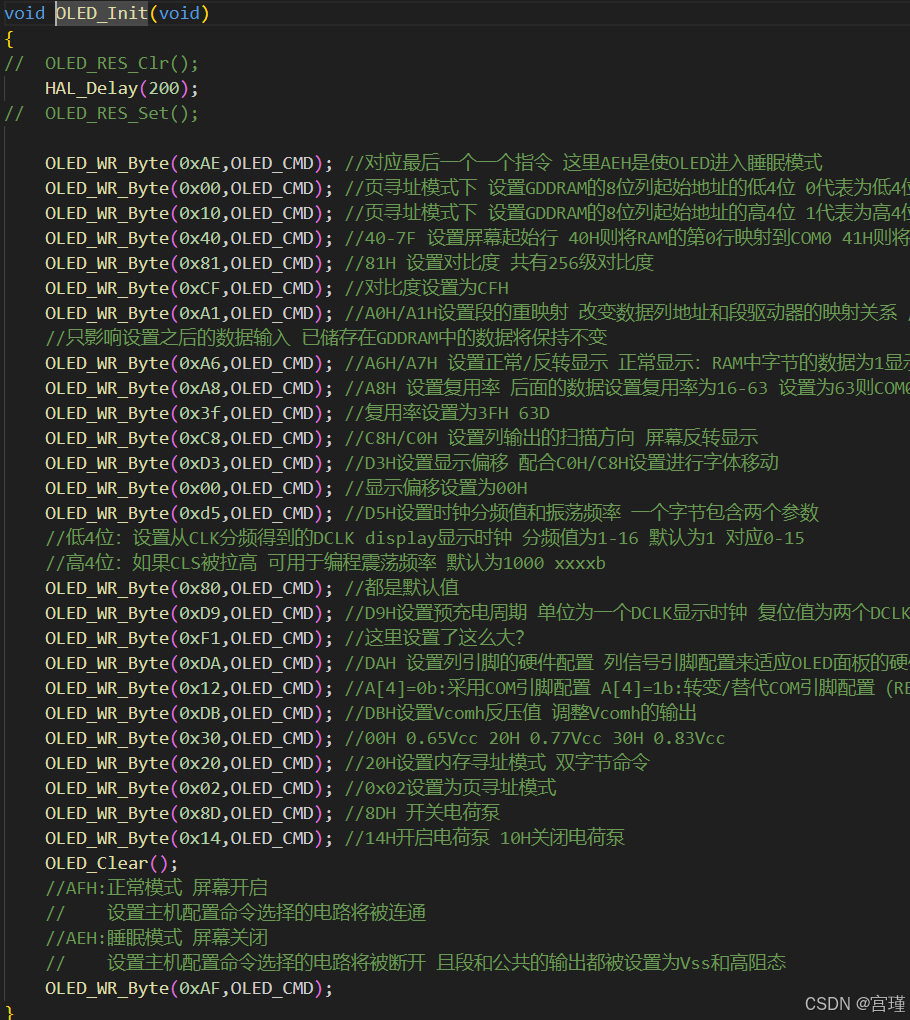

最直观的现象是，执行下面的函数之后，屏幕没有显示。
细节的现象是：在debug中运行，执行OLED_Init();函数内部的单个命令，逻辑分析仪都能抓到数据，且数据是正常的。
一次执行整个OLED_Init();函数，逻辑分析仪看到协议也是正常的。（因为发送的数据比较多，所以前面几帧数据正常，没有看到最后面，这也是最后找到问题原因的线索）

但是后面在OLED_Refresh();函数内部单步执行函数时，发现OLED_WR_Byte();函数执行后，逻辑分析仪没有抓到数据。
真是奇怪了，执行过函数，但是没有抓到数据。
但是前面初始化函数内部，单步执行时，却抓到了数据。
实在想不明白。

但是这个OLED驱动，在软件IIC上是正常的，说明指令等操作是没有问题的。
唯一可能出错的地方就是硬件IIC。

三、解决

后来将逻辑分析仪的时间改为20ms，执行OLED_Init();函数，发现前面的指令都是正常的。

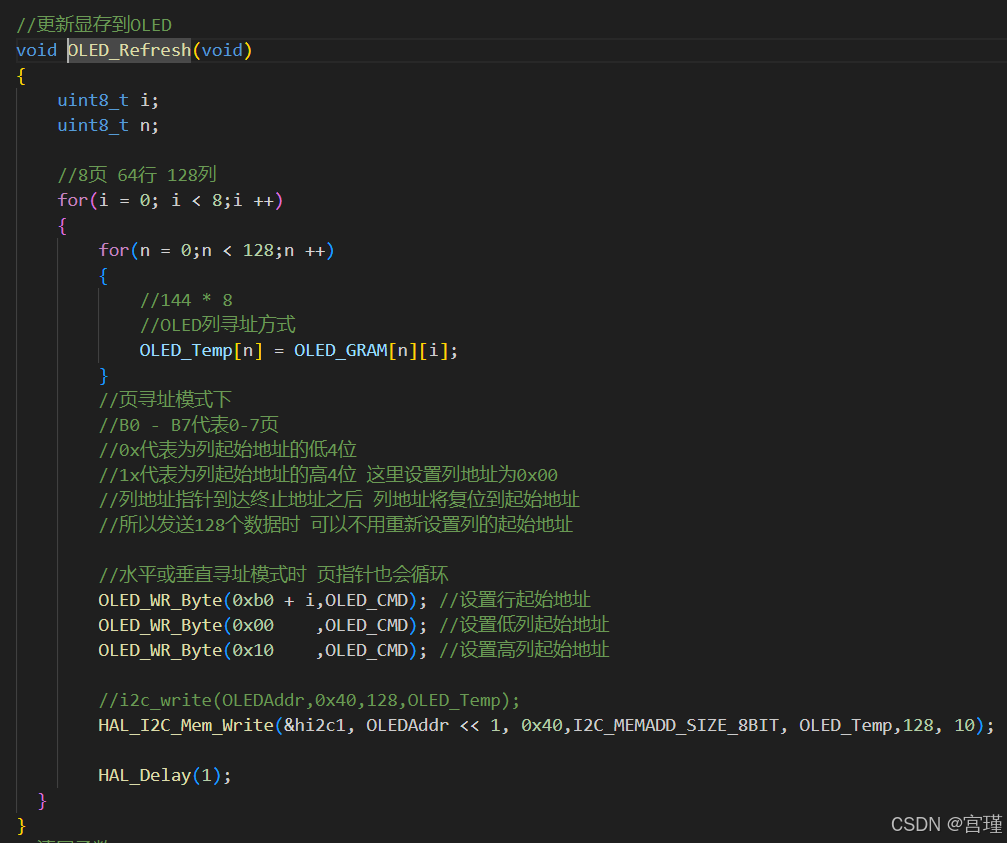

在下面执行OLED_Refresh();时，需要一次发送128个字节的数据，加上从机地址，寄存器地址，一共是130个字节。
逻辑分析仪中看到，后面设备ACK之后，主机再没有发送数据。后面执行OLED_Refresh();内部读写时，就会出现执行发送函数之后，逻辑分析仪抓不到数据的情况了。但是程序并不会卡住，而是会正常执行到主循环。
这可能就是问题的原因。
于是去晚上查，硬件IIC为什么会卡住，为什么会发送一部分数据。
看到一句话，可能是IIC频率太快，设备的反应速度跟不上。
顺着这个线索，将硬件IIC的频率由100k降低，再次执行，还是会发送一部分数据，但现象是频率降低后，发送的数据更少了。
然后很容易想到，把IIC时钟频率提高试试。
果然，时钟频率提高之后，逻辑分析仪抓取到，发送了130个数据。

四、根本原因

硬件IIC使用HAL_I2C_Mem_Write()这个发送函数。
这个函数有一个形参是超时时间。
看到第一眼，以为是从机响应的超时时间。
实际上是一次完整的IIC数据帧的持续时间。
在本次使用时，此时间设置为10，也就是10ms。
当硬件IIC一次数据传输发送的数据量较少时，一点问题也没有。
一旦发送的数据量变多，一次IIC传输的时间超过了10ms，则就会出现从机有ACK，但是主机不会再发数据了。
同时IIC总线应该也处于异常状态（具体没有深入查看）

所以解决这个问题，有两个方法：
1 提高超时时间（一次IIC传输的持续时间）。
OLED驱动中，最多一次发送130个字节，将时间提高，能够满足在此时间内发送130个字节。
2 提高硬件IIC的频率。
最开始没有仔细设置IIC频率，使用了默认的100k，改为400k，使硬件IIC发送速度提高，能够在持续时间内发送完成。

最近工作中使用双核DSP比较多，STM32用的比较少了，不那么熟了。
