基于STM32的太阳能自动寻光充电系统设计

第一章 系统总体设计

本设计针对传统太阳能充电装置固定朝向、光能利用率低的问题，以STM32F103C8T6微控制器为核心构建太阳能自动寻光充电系统，实现光伏板对太阳方位的实时追踪、光能高效采集与稳定充电，适配家庭光伏供电、户外便携充电等场景。系统以“高光能利用率、低功耗、自适配”为核心目标，采用“感知层-控制层-执行层-供电层”四层架构，依托STM32的外设控制能力与数据处理能力，完成太阳方位的精准识别与光伏板的自适应调节，兼顾追踪精度与系统能耗平衡。系统整体由STM32主控模块、光照检测模块、步进电机驱动模块、充电管理模块及供电模块组成：感知层采集不同方位光照强度数据；控制层解析数据并计算太阳方位，下发转向指令；执行层驱动光伏板完成水平与垂直方向的角度调节；充电管理模块实现光伏电能的稳定存储与输出。整体硬件模块化设计，追踪精度达±1°，光能利用率较固定光伏板提升30%以上。

第二章 硬件选型与电路设计

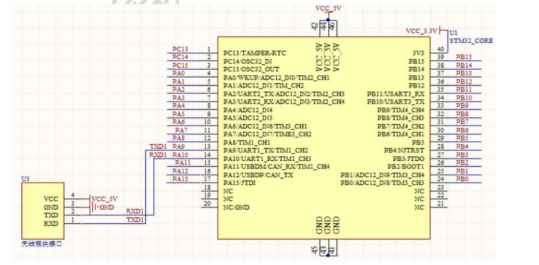

硬件系统以STM32F103C8T6为核心控制器，该芯片具备72MHz主频、多路ADC通道、定时器PWM输出及丰富GPIO口，可完成光照数据采集、电机驱动控制与充电管理，且功耗低、性价比高。光照检测模块选用4个BH1750数字光照传感器，分别部署在光伏板的东南西北四个方位，通过I2C接口与主控通信，精度达1lx，可精准捕捉不同方位的光照强度差异；步进电机驱动模块选用28BYJ-48步进电机搭配ULN2003驱动板，分别控制光伏板的水平（0-180°）与垂直（0-90°）转向，STM32通过PWM信号调节电机转速与角度，调节步距角为0.9°；充电管理模块采用TP4056芯片实现锂电池恒流恒压充电，搭配电压检测电路实时监控电池电量，避免过充过放；供电模块采用光伏板+锂电池双供电模式，光伏板输出电能优先供系统运行，多余电量存储至锂电池，无光照时由锂电池供电。硬件电路加入防反接、过流保护设计，传感器与电机驱动电路分区布线，降低电磁干扰。

第三章 系统功能实现与流程

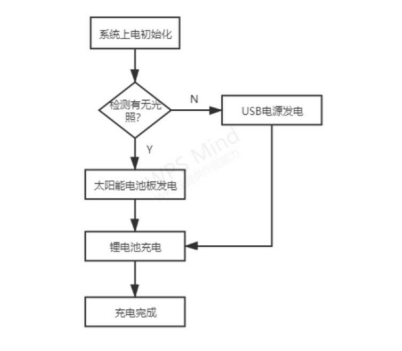

系统功能基于C语言开发，核心实现“光照采集-方位判定-电机追踪-充电管理”全流程。STM32主控按2秒/次频率采集4个光照传感器数据，通过对比不同方位的光照强度值，计算出太阳的水平与垂直方位角；采用差值比较算法，当某一方位光照强度差值超过阈值（500lx）时，主控下发指令驱动步进电机带动光伏板转向光照最强方位，直至各方位光照强度差值≤100lx，完成一次寻光调节，单次调节耗时≤5秒。系统具备自动与手动双模式，自动模式下按光照变化实时追踪，手动模式可通过按键设定光伏板固定角度；充电管理逻辑为：当电池电压低于3.2V时，启动恒流充电；电压达到4.2V时，切换为恒压充电并停止充电，同时通过GPIO口切断充电回路；低电量时（电压<3.0V），系统降低寻光频率至10分钟/次，优先保障核心供电。程序采用模块化设计，包含传感器驱动、电机控制、充电管理等子函数，逻辑清晰且便于调试。

第四章 系统测试与应用分析

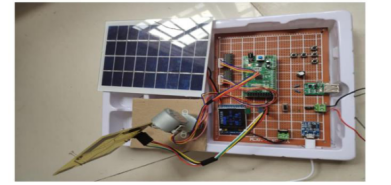

系统完成装配后，从追踪精度、光能利用率、稳定性三方面开展测试：精度测试显示，光伏板最终朝向与太阳实际方位角偏差≤±1°，满足追踪精度要求；利用率测试对比固定光伏板，晴天条件下日均发电量提升32%，阴天提升18%，光能利用率显著提升；稳定性测试中，连续运行7天，光伏板追踪响应及时，充电管理模块未出现过充过放现象，锂电池供电续航≥24小时（无光照）。实际应用场景中，该系统适配家庭阳台、户外露营等无市电场景，相较于固定光伏充电装置，大幅提升电能采集效率，降低对电网供电的依赖。现存优化方向包括：加入GPS模块结合太阳轨迹算法预判方位，提升阴天追踪效率；增加蓝牙通信功能，实现手机远程监控与模式切换；优化电机驱动算法，降低寻光过程中的能耗，进一步提升系统实用性。

总结

1. 基于STM32的太阳能寻光充电系统通过四方位光照检测+步进电机驱动，实现光伏板精准追光，光能利用率提升30%以上；
2. 硬件采用光伏+锂电池双供电与TP4056充电管理，保障系统持续运行与电池安全；
3. 测试验证系统追踪精准、运行稳定，适配多场景太阳能充电需求，后续可通过算法与通信拓展提升性能。
