摘 要

本项研究对电子时钟温度报警系统的需求进行了详尽分析，并成功研制出一套以单片机为技术核心的时钟温度报警系统。该系统由硬件搭建和软件编程两大模块构成。在硬件搭建方面，系统整合了STM32最小主控系统、DS1302 实时时钟系统、18B20 温度测量系统 、蜂鸣器报警系统、ESP8266 WIFI系统、OLED显示系统、电源供应系统、按键系统。在软件编程方面，采用C语言进行开发，结合KEIL5开发平台，实现了系统的功能设定和控制系统逻辑的编写。经过实物焊接和系统调试，确保了系统的稳定运作和测量准确性。最终，该系统实现了根据设定的温度阈值和预设日期对环境温度进行监测和警报，达到了智能温度监控的目的。
本时钟温度报警系统能够对环境中的温度进行持续跟踪。当温度超出预定阈值或到达预设时间时，搭载的STM32处理器将下达命令，随即蜂鸣器启动警报，实现对周围空气状况的有效监控。此外，系统还具备Wi-Fi连接功能，可通过手机APP实现警报通知，一旦检测到异常，APP便会即时推送警报信息。

关键词：单片机；温度监测；C语言；KEIL5；时钟

第2章 系统设计方案

2.1 总体设计
应用STM32单片机作为主控模块，通过温度传感器采集环境温度，并通过湿度传感器采集环境湿度，通过按键模块根据不同的环境设置温湿度报警的上下限度，在测得超过限度值的数值信息时进行报警，同时可以利用液晶显示模块实时显示当前温度、湿度情况。单片机采集到的温湿度数据可以通过Wi-Fi模块上传至App，当达到一定阈值时，设定的温湿度，然后蜂鸣器发生报警，该系统的特点，用户无论身处何地，只要能接入互联网，就可以通过手机、电脑等终端登录云平台查看实时的温湿度数据。整个系统结构紧凑，简单可靠，操作灵活，较好的满足了现代生产和科研的需要。如图2-1 硬件系统结构框架图。

图2-1 硬件系统结构框架图

第3章 系统硬件设计

3.1最小系统主控制系统
在STM32主控芯片模块是一款功能强大、易于开发、高性能、低功耗的微控制器，适用于各种嵌入式系统和物联网应用。其丰富的外设接口和强大的处理能力使得STM32成为众多开发者的首选。内部集成有闪存存储器（Flash）和静态随机存取存储器（SRAM）。Flash用于存放程序和数据，SRAM用于存放程序运行时的变量和堆栈。
STM32单片机时钟温度报警系统主要涵盖了DS18B20 温度传感系统、DS1302 实时时钟系统 、电源供应系统、按键系统、OLED显示系统、蜂鸣器报警系统、ESP8266 WIFI系统。各系统之间通过STM32单片机进行协调工作，确保系统的稳定性和高效性，如图3-1 STM32主控芯片系统图。

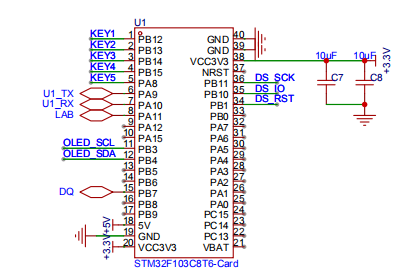

图3-1 STM32主控芯片系统图
3.2 DS18B20温度传感系统
温度传感系统中，我们精心选用了DS18B20温度传感系统作为核心元件。DS18B20温度传感系统凭借其卓越的高精度、低功耗以及独特的单总线通信等特性，在温湿度报警器系统中扮演着至关重要的角色。其高精度特性尤为突出，在-55℃至+125℃的宽广测量范围内，测量误差能够控制在±0.5℃以内，这一高精度表现使得时钟温度报警系统能够更加精准地感知并控制环境温度，从而有效检测到环境的温湿度阈值。
此外，DS18B20温度传感系统采用了简洁高效的单总线通信接口设计，仅需一根数据线和一根地线即可轻松实现与微处理器的稳定通信。这种单总线通信接口不仅极大地简化了电路设计，降低了硬件成本，还显著提高了整个系统的可靠性和稳定性。
值得一提的是，DS18B20温度传感系统还支持多点组网功能，这意味着我们可以方便地实现对多个不同区域的温湿度进行实时监测和控制。这一特性使得DS18B20温度传感系统在与其他智能设备进行集成和扩展时更加灵活便捷，为构建智能化、高效化的温控系统提供了有力支持，DQ（数据引脚）这个引脚用于与微控制器进行数据传输。它既可以作为输入也可以作为输出，在单总线通信中，DQ用于发送和接收数据。GND（接地）这个引脚连接到电路的地，是电路的参考点。VDD（电源）这个引脚连接到电源正极，通常为3.3V或5V，为传感器提供工作电压。
此外，R7 5.1kΩ电阻连接在DQ引脚与电源之间，通常用于上拉电阻，确保总线在空闲时保持高电平。如图3-2 DS18B20温度传感系统图。

图3-2 DS18B20温度传感系统图

3.3 DS1302 实时时钟系统
DS1302实时时钟系统采用石英晶体振荡器作为时钟源，能够提供高精度和稳定的时钟输出。通过选择合适的晶体和振荡器电路，可以确保时钟误差在可接受范围内，满足对时间精准度要求较高的应用。其具备实时时钟（RTC）功能，能够精确计时秒、分、时、日、月、年，还支持闰年补偿，确保日历数据的准确性。同时集成31字节的非易失性静态RAM，可用于临时存储关键数据，即使主电源断电，数据也能得以保存。
DS1302采用低功耗设计，在正常工作状态下功耗较低，有助于延长系统续航时间。特别是在待机模式下，功耗可降至极低的水平，适合电池供电的应用场景，DS1302ZN（U5）：VCC1 (1号引脚)：电源输入，通常连接到3.3V或5V电源。VCC2 (2号引脚)：电源输入，通常连接到3.3V或5V电源。GND (4号引脚)：地，连接到电路的公共地。SCLK (3号引脚)：串行时钟输入，用于同步数据传输。I/O (5号引脚)：数据输入输出引脚，用于与微控制器通信。RST (6号引脚)：复位引脚，低电平有效，用于复位芯片。如图3-2 DS1302实时时钟系统。

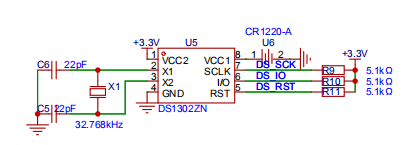

图3-2 DS1302实时时钟系统图

第4章 软件设计

4.1 C语言设计
C语言，作为一门通用且高级的编程语言，在软件开发与系统编程的广阔舞台上，扮演着举足轻重的核心角色。它于1972年横空出世，源自贝尔实验室Dennis Ritchie的匠心独运，历经数十载的磨砺与不断完善，如今愈发璀璨夺目。C语言凭借其简洁明晰的语法结构、高效卓越的执行效率以及卓越的移植性能，赢得了业界广泛的赞誉，更奠定了其作为众多其他编程语言重要基石的地位。
C语言的语法结构精炼而富有魅力，它由一系列关键字、标识符、运算符以及标点符号巧妙融合而成，构成了其独特的语言体系。在数据类型方面，C语言支持包括整数、浮点数、字符以及指针在内的多种基础类型，并配备了丰富多样的运算符和控制结构，使程序员能够游刃有余地处理算术运算、逻辑判断以及流程控制等编程任务。
尤为值得一提的是，C语言采用了面向过程的编程风格，这一特色赋予了其独特的魅力。在C语言中，程序由一系列各司其职的函数精心编织而成，每个函数都承载着特定的职责，通过参数和返回值实现数据的流畅传递与交流。函数的可重复调用性，极大地提升了代码的重用性和可维护性，使得编程变得更加高效。此外，C语言还内置了琳琅满目的库函数，无论是文件处理、字符串操作还是内存管理，都能轻松驾驭，极大地简化了编程的复杂过程。
4.2 KEIL5软件技术
Keil5是专为嵌入式系统和C语言编程设计的集成开发环境（IDE）。它功能全面，提供了丰富的开发工具，助力高效开发与调试。用户界面友好，便于代码编写、编辑和调试。集成编辑器支持C语言编程，代码提示和自动完成功能提升编码速度。多窗口布局让开发者能同时处理多个文件，提高效率和可读性。
Keil5还配备强大编译器和调试器。C语言编译器高效可靠，将C代码转化为可执行机器码，并优化程序运行效率和存储空间。调试器功能全面，支持单步调试、断点设置、变量监视，帮助开发者准确定位并修复错误。
4.3 总体主设计
在基于单片机的时钟温度报警设计与实现论文中，总体主程序构成了整个系统的中枢神经，肩负着协调各模块功能、执行数据采集、处理及控制操作的重任。设计总体主程序时，需兼顾系统的稳定性、实时性与可靠性，以确保系统能够精准地监测环境参数，并准确无误地实现相应的控制功能。
4.3.1总体主设计
首先，在总体主程序中，需要包含初始化模块，用于初始化系统的各个硬件和软件模块，确保系统在启动时能够正常运行。在初始化模块中，需要对传感器进行校准、设置控制参数，并建立与外部设备的通信连接，如图4-1 总体主设计流程图。

图4-1 总体主设计流程图

第5章 系统调试

5.1 实物焊接
在设计单片机的时钟温度报警系统时，需要考虑系统的整体架构和功能模块。系统的核心部分包括传感器模块、控制模块、通信模块和显示模块。传感器模块用于数据如环境数据温度和时间日期阈值等；控制模块负责根据传感器数据实现环境参数的监测和控制；通信模块可实现与外部设备的数据交互，显示模块则用于显示监测到的环境数据或控制结果。
焊接实物时需要注意焊接技术和连接布局。焊接时应确保焊点牢固可靠，避免短路或开路情况发生。另外，连接布局要合理，避免信号干扰或电磁干扰。可以采用多层PCB板设计或屏蔽罩等方法来提高系统的稳定性和抗干扰能力。
在论文中，需要详细介绍系统的硬件设计和软件设计。硬件设计包括电路原理图设计、PCB布局设计、传感器选型和参数设置等内容；软件设计则包括单片机程序设计、通信协议设计、数据处理算法设计等方面。同时，需要对系统的性能进行测试和分析，验证系统在实际环境中的可靠性和稳定性。
最后，在论文中还需要对系统的优缺点进行评价，提出改进和优化方向。可以结合实际测试结果和用户反馈，对系统的性能和功能进行综合评估，为进一步的研究和开发提供参考，如图5-1 室内环境监测实物图。

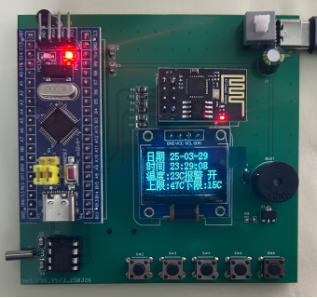

图5-1 室内环境监测实物图
5.2 DS18B20温度传感系统信息显示温度
在时钟温度报警系统中，通过实时温度阈值将数据传输至DS18B20温度传感系统，根据温度阈值超出系统设定范围值，触发蜂鸣报警系统，从而提示用户注意环境温度变化，如图5-2 DS18B20温度传感系统实物图。

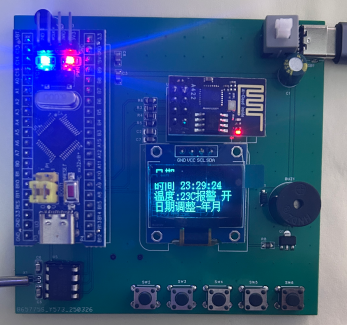

图5-2 DS18B20温度传感系统实物图
