ESP32 modbus RTU程序。 用arduino IDE开发的ESP32 modbus RTU slave程序。 不是库文件，直接用子程序编写，已注释了代码，容易看懂和移植。 已通讯连接成功。 程序已在多个项目上应用，不用怀疑：有气压检测设备，风机加热器控制箱，恒温控制箱，拉挤设备。 细心调试代码你可以快速成功的。

一、代码概述

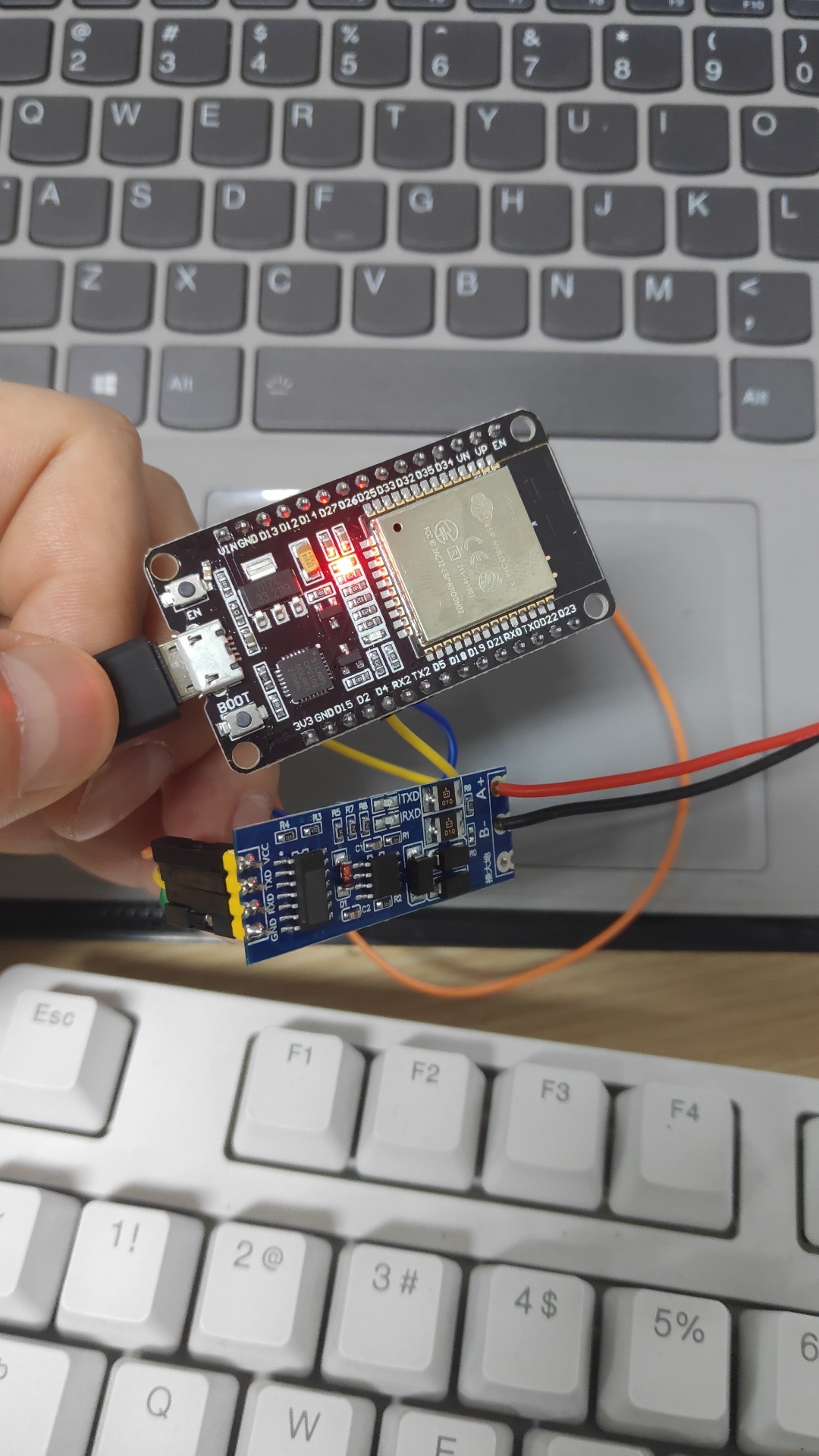

ESP32ModbusRTU_Slave.ino是基于Arduino IDE开发的ESP32芯片Modbus RTU从站程序，非库文件形式，采用子程序编写并附带详细注释，便于理解与移植。该程序已实现与485设备的成功通讯，且在气压检测设备、风机加热器控制箱、恒温控制箱、拉挤设备等多个实际项目中应用，稳定性与可靠性经过实践验证。

二、核心参数配置

代码开篇定义了程序运行的关键基础参数与系统参数，用户可根据实际硬件与通讯需求灵活调整。

参数类别	参数名称	定义内容	作用说明
基础参数	led	2	指定LED指示灯连接的ESP32引脚，用于状态指示

| | baudrate | 19200 | 设定Modbus RTU通讯波特率，当前为19200bps |

| | slaveID | 1 | 定义从站站号，标识当前设备在Modbus网络中的地址 |

ESP32 modbus RTU程序。 用arduino IDE开发的ESP32 modbus RTU slave程序。 不是库文件，直接用子程序编写，已注释了代码，容易看懂和移植。 已通讯连接成功。 程序已在多个项目上应用，不用怀疑：有气压检测设备，风机加热器控制箱，恒温控制箱，拉挤设备。 细心调试代码你可以快速成功的。

| | modbusDataSize | 101 | 设定Modbus数据库空间大小，决定可存储的数据量 |

| 系统参数 | bufferSize | 255 | 定义一帧数据的最大字节数，限制单帧数据传输长度 |

三、核心功能模块

（一）初始化模块

初始化函数setup()与modbusRTU_INI()配合，完成硬件引脚与通讯端口的初始化配置，为程序运行做好准备。

1. setup()函数：设置LED引脚为输出模式；调用modbusRTU_INI(&Serial2)初始化Modbus通讯端口，指定使用Serial2，对应ESP32的TX17和RX16引脚；同时初始化Serial端口（波特率19200bps），用于输出调试信息。
2. modbusRTU_INI(HardwareSerial *SerialPort)函数：接收指定的串口端口参数，初始化该串口的波特率，并清空串口缓冲区，确保通讯开始时无残留数据干扰。

（二）主循环模块

loop()函数作为程序的主运行逻辑，持续执行Modbus从站任务与数据处理操作，具体流程如下：

1. 记录循环开始时间starttime，通过Serial端口输出调试信息“Test Serial2”。
2. 调用modbusRTU_slave()函数，执行Modbus RTU从站核心逻辑，处理主站指令。
3. 计算循环耗时lasttime，并将其存入Modbus数据库的modbusData[8]地址；对modbusData[9]（映射到Modbus地址4x0010）进行取反操作，用于状态切换。
4. 遍历Modbus数据库前100个数据地址，实现数据自增；根据modbusData[9]的值控制LED灯亮灭，当值大于5000时点亮LED，否则熄灭。

（三）Modbus RTU从站核心模块

modbusRTU_slave()是程序的核心函数，负责接收主站指令、解析指令、处理数据，并生成响应信息，支持Modbus RTU的3种核心功能码：03（读取保持寄存器）、06（写入单个保持寄存器）、16（写入多个保持寄存器）。

1. 通讯计时与数据接收：根据波特率计算1.5个字符的时间（波特率>19200时为750微秒，否则按公式计算），通过串口接收数据，当1.5个字符时间内无新数据时，判定一帧数据接收完成。
2. 指令解析与校验：读取接收数据中的从站地址与功能码，判断从站地址是否匹配（当前从站号或广播地址0）；计算接收数据的CRC校验值，与数据中的校验位对比，校验通过才进行后续指令处理。
3. 功能码处理：
   - 功能码03（读取保持寄存器）：读取主站指定的起始地址与数据长度，若数据长度超过125或地址超出数据库范围，返回“数据超过范围”错误；否则从Modbus数据库中提取对应数据，封装成响应帧并发送。
   - 功能码06（写入单个保持寄存器）：解析主站指定的写入地址与数据，若地址超出数据库范围，返回错误；否则将数据写入Modbus数据库对应地址，并生成响应帧反馈写入结果。
   - 功能码16（写入多个保持寄存器）：先校验数据长度是否匹配，再解析起始地址与数据长度，若地址超范围或数据长度超125，返回错误；否则批量将数据写入Modbus数据库，最后发送响应帧。
4. 错误处理：当出现功能码不支持、数据地址超范围、数据长度不匹配、CRC校验失败等情况时，调用responseError()函数生成错误响应帧，反馈错误代码（0x01表示功能码不支持，0x02表示数据超范围，0x03表示数据长度不符或校验错误）。

（四）辅助功能模块

1. calculateCRC(unsigned char* _regs, unsigned char arraySize)：CRC校验函数，接收待校验数据数组与数组长度，通过特定算法计算16位CRC校验值，确保数据在传输过程中的完整性。
2. responseError(unsigned char ID, unsigned char function, unsigned char wrongNumber)：错误响应函数，根据传入的从站地址、功能码与错误代码，生成标准的Modbus错误响应帧，通过串口发送给主站，告知错误原因。

四、数据映射关系

Modbus数据库modbusData数组与Modbus地址存在固定映射关系，便于主站准确访问目标数据，具体规则如下：

• modbusData数组下标从0开始，对应Modbus保持寄存器地址从4x0001开始。
• 例如，modbusData[0]映射到Modbus地址4x0001，modbusData[6]映射到4x0007，modbusData[9]映射到4x0010，以此类推，数组下标比对应的Modbus地址编号小1。

五、实际应用场景

该程序凭借稳定的通讯性能与灵活的功能，已在多类工业设备中成功应用：

• 气压检测设备：通过Modbus RTU通讯，将检测到的气压数据上传至主站，同时接收主站指令调整检测参数。
• 风机加热器控制箱：接收主站的温度设定指令，控制加热器启停与风机转速，实时反馈设备运行状态（如当前温度、运行模式）至主站。
• 恒温控制箱：基于主站设定的目标温度，结合内部温度检测数据，通过Modbus数据库更新控制指令，实现箱体温度的精准调控，并向主站传输温度数据与设备状态。
• 拉挤设备：接收主站的生产参数指令（如拉挤速度、压力阈值），控制设备运行，同时将设备运行参数（如实时速度、压力值）存入Modbus数据库，供主站读取监控。
