无刷直流电机甩掉霍尔传感器这事儿最近越来越常见了。传统方案在电机里塞几个霍尔元件检测转子位置，虽然简单直接，但遇到高温、震动这些工况就容易翻车。今天咱们直接在Simulink里搞个无霍尔方案，重点看看怎么用反电动势法实现位置估算。

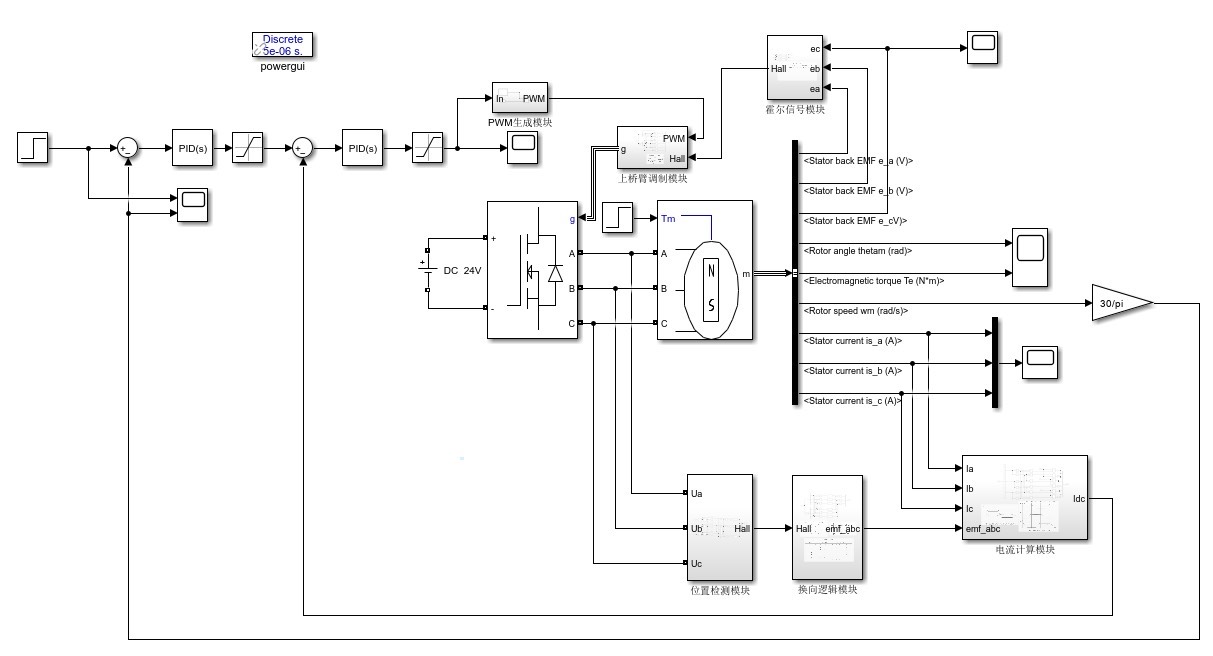

先上模型框架（图1）。整个系统分为电机本体、逆变器、换相逻辑三大块。关键藏在反电动势观测器里——这玩意儿就是我们的"虚拟霍尔传感器"。在Simulink里直接拖个Function模块，把三相电压和电流接进去：

function [emf_a, emf_b, emf_c] = emfObserver(va, vb, vc, ia, ib, ic, R, L)
    % 计算压降
    v_drop_a = R*ia + L*(ia - prev_ia)/Ts;
    ...（省略B、C相）
    % 反电动势 = 端电压 - 电阻电感压降
    emf_a = va - v_drop_a;
    ...（省略B、C相）
end

这段代码的核心思想是逆向计算：用测量到的端电压减去绕组压降，剩下的就是反电动势。注意这里的prev_ia用了持久变量存上一时刻电流，这样差分计算转子位置时才不会断片。

拿到反电动势后要玩点信号处理的花活。过零检测是常规操作，但直接比较零点容易受噪声干扰。这里我习惯加个带滞环的比较器，类似这样：

if emf_a > hysteresis_high
    cmp_a = 1;
elseif emf_a < hysteresis_low
    cmp_a = 0;
end

滞环宽度一般取反电动势峰值的5%-10%，具体看电机参数。实测发现这个操作能让换相点稳定不少，特别是低速时效果明显。

无刷直流电机无霍尔传感器simulink模型

真正的黑科技藏在锁相环里。当电机转速变化时，传统的固定延时补偿会掉链子。咱们用个二阶PLL动态跟踪相位：

PLL子系统结构：
误差检测 -> 比例积分环节 -> 积分器生成角度

重点在KP和KI参数设置。经验公式是KP=2ξωn，KI=ωn^2，其中ξ取0.7，ω_n按系统响应速度来定。调试时可以先给个阶跃转速指令，看着角度跟踪曲线调整，比公式计算更直观。

最后在换相逻辑里玩个花活儿。当检测到过零点后，不是立即换相而是延迟30度电角度。这个补偿量得用估算的实时转速动态计算：

delay_time = (pi/6) / (current_speed * pole_pairs);

这里polepairs是极对数，currentspeed从PLL的输出转速获取。注意单位转换——电角度和机械角度的转换要是搞错了，电机直接变按摩器。

模型跑起来后别急着庆祝，打开示波器看看反电动势波形和估算角度（图2）。正常情况应该像双胞胎一样同步，要是出现相位抖动，八成是PLL参数没调好。有个骚操作：把KP设为零先调KI，等角度能跟上但速度波动时，再加KP来镇压波动。

最后说个坑：低速时反电动势信号弱成渣，这时候观测器可能罢工。解决方法要么切到高频注入法，要么在启动阶段玩强制换相。不过那是另一个故事了，今天这模型能在500RPM以上稳如老狗就算成功。毕竟在Simulink里调参不用烧真电机，这就是仿真的快乐啊！
