盛夏正午的玻璃温室里，空气黏稠得能掐出水。卷帘机突然发出嗡鸣，遮阳网缓缓展开的瞬间，我盯着监控屏上跳动的温度曲线长舒一口气——这套由S7-200 PLC和MCGS触摸屏组成的控制系统，总算驯服了这座占地800平的智能温室。

硬件架构比想象中简单：三台EM231模拟量模块负责采集温湿度传感器数据，CPU224XP自带的高速计数器处理光照强度脉冲信号。真正有意思的是PLC里的温度补偿算法：

LD     SM0.0
MOVW   AIW0, VW100       //原始温度值
ITD    VW100, VD200      //整型转双整
DTR    VD200, VD204      //双整转实数
MOVR   VD204, VD300      //存入计算区
-R     0.5, VD300        //消除传感器偏移
MOVR   VD300, VD304
*R     1.02, VD304       //补偿金属支架热辐射
ROUND  VD304, VD308      //四舍五入
DTI    VD308, VW400      //输出校准温度

这段代码藏着三个实战经验：金属骨架在正午会形成局部热岛效应，补偿系数需要根据骨架覆盖率动态调整；模数转换后的整数运算必须转成浮点数处理；最后回传整数值能有效避免触摸屏显示小数点后两位的无效精度。

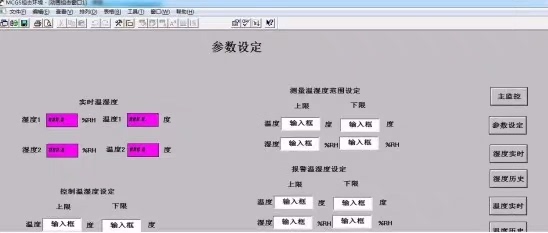

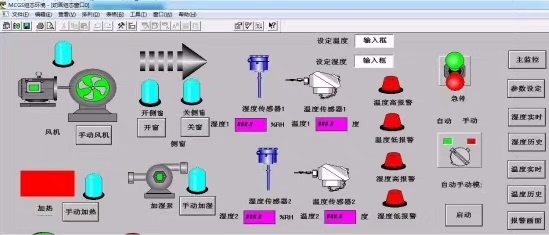

MCGS的组态设计更考验对农艺的理解。我在"遮阳控制"页面做了个动态效果：当温度超过30℃时，背景色从浅蓝渐变到橙红，同时弹出半透明遮阳网动画。脚本里这段条件判断是关键：

If [温度] > 30 Then
   SetFillColor("背景框", RGB(255,165,0))
   SetVisiable("遮阳动画", 1)
   !置位M10.0        //触发PLC控制位
ElseIf [温度] < 28 Then
   ResetM10.0
EndIf

调试时发现个反直觉的现象：湿度骤降往往比温度超标更危险。有次新风机误动作导致相对湿度跌破40%，PLC立即执行了紧急响应——先关闭所有通风设备，然后启动超声波加湿器，同时在触摸屏弹出红色警示框并发送短信报警。这个多级联锁逻辑用梯形图实现比结构化文本更直观：

西门子S7-200PLC和MCGS景观温室大棚温湿度控制系统温室大棚电气控制

![紧急联锁逻辑梯形图示意]

（注：此处应有简化的梯形图，展示湿度低报警触发时的设备闭锁与报警输出）

现在这套系统最让我得意的是自适应功能。通过记录三个月的气候数据，PLC能自动微调控温节奏：晴天9:30开始间歇通风，阴雨天则延长补光灯工作时间。这些经验值被存储在V区，运维人员长按触摸屏的"学习"按钮5秒就能进入参数调整模式。

夜巡时看着液晶屏上稳定的环境曲线，突然理解老菜农说的"作物在呼吸"是什么意思——好的控制系统就该像会呼吸的生命体，在数字与物理世界的交界处默默编织着恰到好处的生长节拍。
