前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、LED 闪烁功能的硬件原理与电路分析

1.1 LED4 的硬件连接与电平逻辑

接下来我们从源码层面回归到实际的需求层面，我们要实现的下一个功能是“闪灯”，即不仅仅是点亮 LED，还要让它产生周期性的闪烁效果。

首先，我们需要明确控制对象。在本次实验中，我们操作的 LED 是 LED4。根据原理图可知，LED4 是一个红色的发光二极管，它连接在 MCU 的 PF8 引脚上（网络标签为 SYS_LED1）。

这里有一个非常关键的电路特征：LED4 采用了外接高电平的设计。也就是说，LED 的阳极通过一个 680Ω 的限流电阻（R47）直接连接到了 3.3V 电源（VDD_3.3V）上，而 LED 的阴极则连接到了 MCU 的 PF8 引脚。这种接法决定了我们的控制逻辑是“低电平点亮，高电平熄灭”。

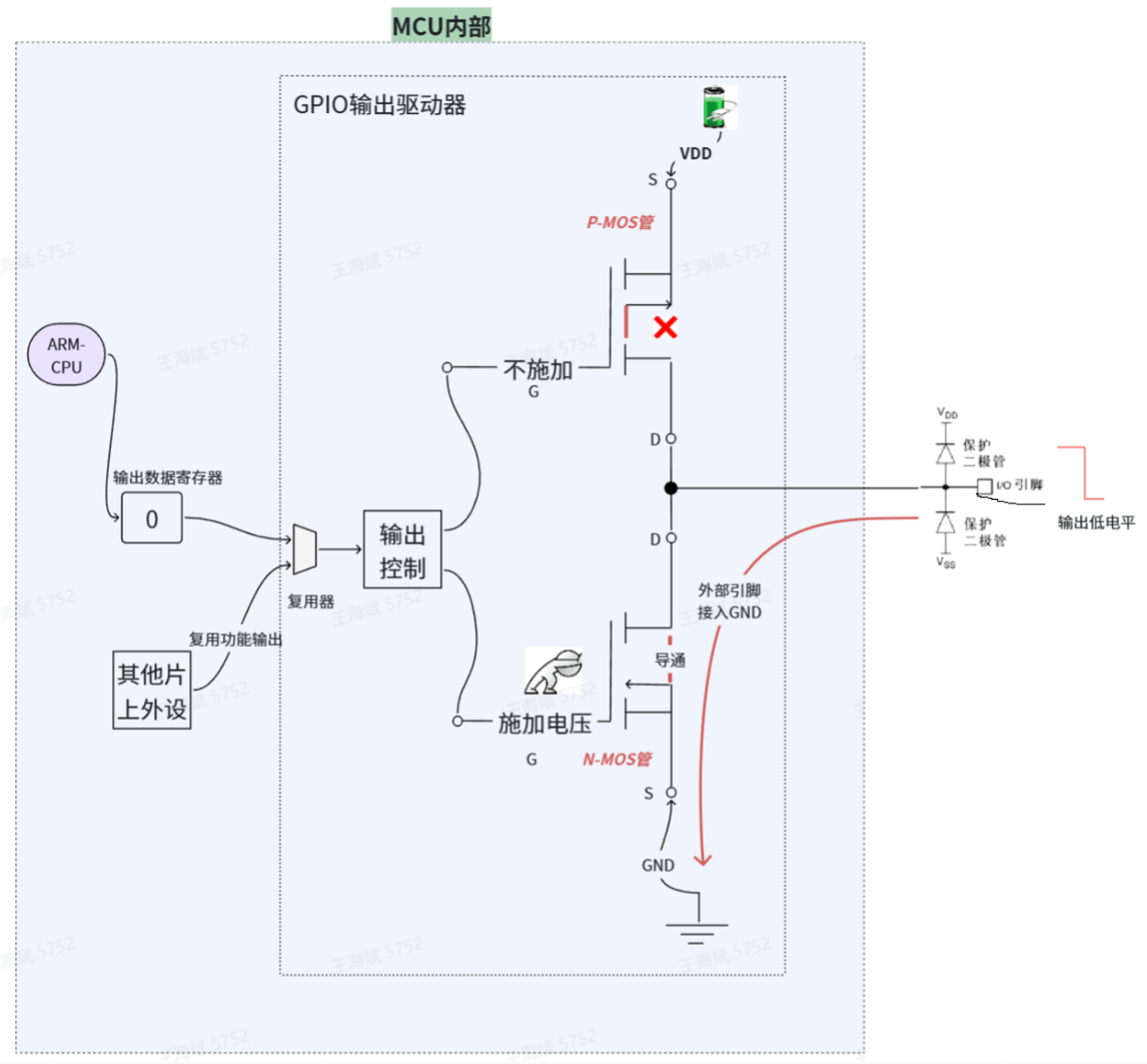

1.2 开漏输出模式与 MOS 管工作原理

为了配合这种“低电平点亮”的硬件电路，我们在配置 GPIO 时选择了**开漏输出（Output Open Drain）**模式。为什么选开漏而不是推挽？这里涉及到芯片内部 MOS 管的物理结构，我们来详细拆解一下。

在 STM32 的 GPIO 内部结构中，输出级通常包含两个 MOS 管：一个是 P-MOS 管（上拉），一个是 N-MOS 管（下拉）。

• 推挽输出：P-MOS 和 N-MOS 都会参与工作。输出高电平时 P-MOS 导通，输出低电平时 N-MOS 导通。
• 开漏输出：我们在 CubeMX 中配置为开漏模式时，实际上是在内部禁用了 P-MOS 管，只保留了 N-MOS 管在工作。

基于只使用 N-MOS 管的特性，我们可以这样理解 PF8 引脚的电平变化过程：

1. 写 0（低电平）：当我们向输出数据寄存器写 0 时，内部的 N-MOS 管导通。此时，PF8 引脚相当于直接连通到了内部的 GND。由于外部 LED 阳极接的是 3.3V，阴极（PF8）被拉低到 GND，形成了完整的电流回路（3.3V → R47 → LED4 → PF8 → GND），因此 LED4 点亮。
2. 写 1（高电平）：当我们向输出数据寄存器写 1 时，由于 P-MOS 被禁用，N-MOS 管截止（闭合）。此时，PF8 引脚处于高阻态（High-Z），相当于内部断开了，MCU 内部与外部电路没有电气连接。既然回路断开，没有电流流过，LED4 自然熄灭。


虽然理论上使用推挽输出也能通过输出高低电平来控制 LED 亮灭，但在本案例的硬件设计中，开漏输出是更匹配“外部上拉/高电平供电”逻辑的配置方式。

二、STM32CubeMX 配置与工程生成

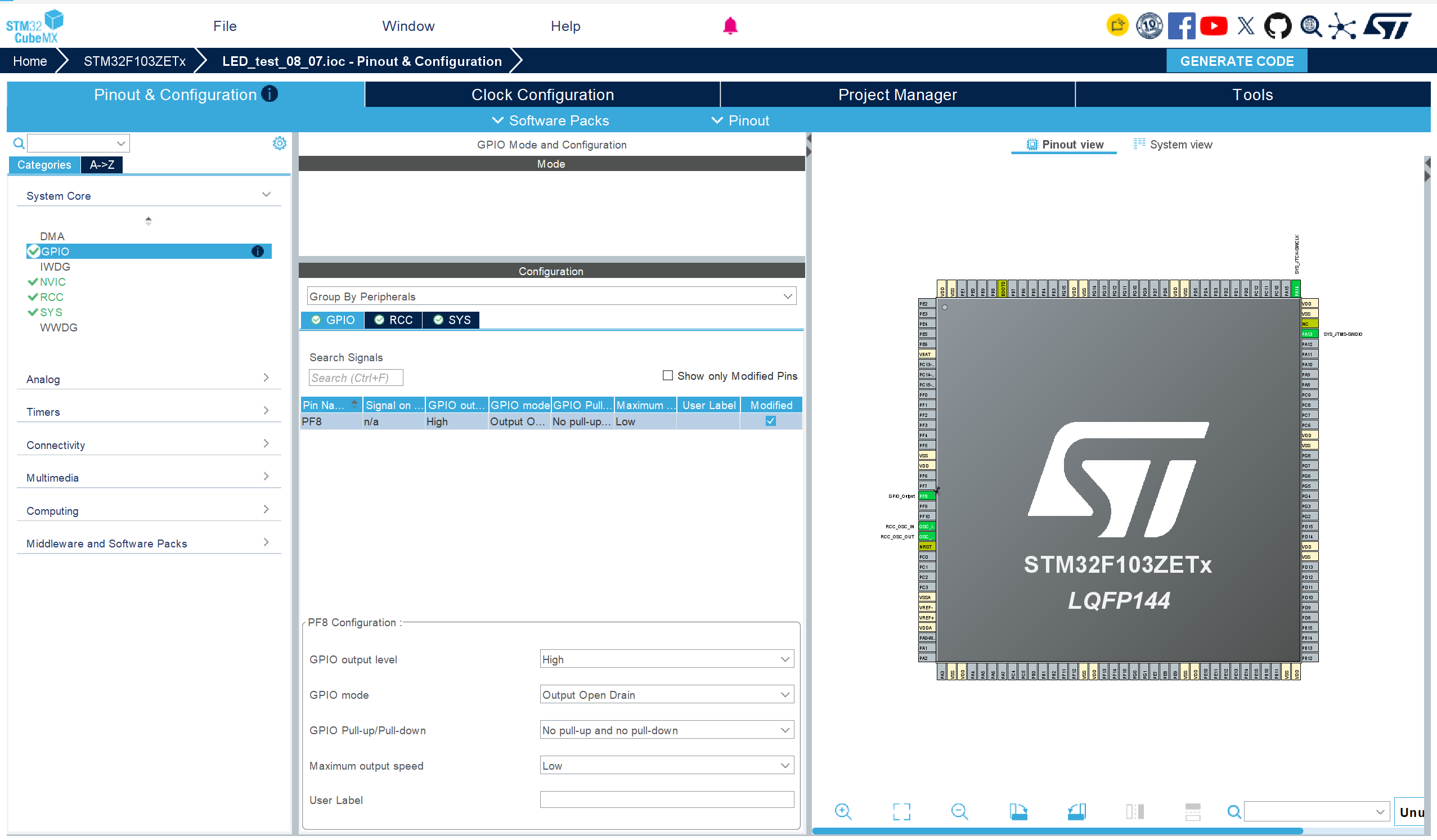

2.1 GPIO 参数详细配置

明确了硬件原理后，我们打开 STM32CubeMX 进行具体的引脚配置。针对 PF8 引脚，我们需要关注以下几个关键参数的设置，这些设置直接对应了刚才讲解的硬件逻辑：

• Pin Name: PF8
• GPIO output level: 设置为 High。
  • 注意：这里初始电平设为 High 是为了让系统在复位启动的瞬间，LED 处于熄灭状态（高阻态或高电平），避免上电瞬间出现不可控的闪烁。
• GPIO mode: 选择 Output Open Drain（开漏输出）。这是核心配置，确保只启用 N-MOS 管。
• GPIO Pull-up/Pull-down: 选择 No pull-up and no pull-down。因为外部电路已经有明确的电源连接，且开漏模式下内部上拉通常不参与主要驱动逻辑（视具体设计而定，这里后面有文章会细讲）。
• Maximum output speed: 设置为 Low。对于控制 LED 这种低频信号，低速模式足以满足需求，同时有助于降低电磁干扰（EMI）。


2.2 代码生成与环境同步

配置完成后，点击 GENERATE CODE 生成工程代码。此时需要注意开发环境的同步问题。如果你之前在 VSCode 或其他编辑器中手动修改过文件，重新生成代码可能会触发文件保护或覆盖冲突。

在实际操作中，我们需要将生成的代码同步到 VSCode 环境中。如果在 VSCode 中看到文件有修改标记或提示，需要正确处理合并或覆盖，确保 main.c 中的初始化代码是最新的。特别是 MX_GPIO_Init() 函数，它必须包含我们刚才配置的 PF8 开漏输出初始化逻辑。

三、LED 闪烁的代码实现方案

实现闪灯的本质，就是让 LED 在“亮”和“灭”两个状态之间循环切换，并在每个状态保持一段时间，让人眼能够观察到变化。我们提供了两种主要的代码实现思路。

3.1 基础方案：显式置位与复位

最直观的方法是分别调用点亮和熄灭的函数，中间穿插延时。

在 while(1) 主循环中，逻辑如下：

1. 点亮 LED：调用 HAL_GPIO_WritePin，将 PF8 置为 GPIO_PIN_RESET（即低电平 0）。根据前面的原理，N-MOS 导通，灯亮。
2. 延时保持：调用 HAL_Delay(200)，让灯亮持续 200 毫秒。
3. 熄灭 LED：调用 HAL_GPIO_WritePin，将 PF8 置为 GPIO_PIN_SET（即高电平 1）。此时 N-MOS 截止，进入高阻态，灯灭。
4. 延时保持：再次调用 HAL_Delay(200)，让灭的状态持续 200 毫秒。

示例代码如下：

/* USER CODE BEGIN WHILE */
while (1)
{
    // 1. 点亮 LED4 (写 0，N-MOS 导通)
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET);
    HAL_Delay(200); // 延时 200ms

    // 2. 熄灭 LED4 (写 1，N-MOS 截止，高阻态)
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_SET);
    HAL_Delay(200); // 延时 200ms
}
/* USER CODE END WHILE */

在这个阶段，我们将延时时间从最初的 1000ms 调整为了 200ms。原本的 1 秒闪烁频率较慢，改为 200ms 后，闪烁节奏明显变快，视觉效果更佳。

3.2 进阶方案：使用 TogglePin 翻转函数

除了显式地写 0 和写 1，HAL 库还提供了一个更简洁的函数——HAL_GPIO_TogglePin。

这个函数的作用是反转当前引脚的电平状态：

• 如果当前引脚是低电平（灯亮），调用后变为高电平（灯灭）。
• 如果当前引脚是高电平（灯灭），调用后变为低电平（灯亮）。

使用这个函数，我们不需要关心当前灯到底是亮还是灭，只需要不断地“翻转”它即可。配合延时函数，同样能实现完美的闪烁效果。

优化后的代码如下：

/* USER CODE BEGIN WHILE */
while (1)
{
    // 翻转 PF8 引脚电平
    HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);

    // 延时 1000ms (1秒翻转一次)
    // 你可以根据需要改为 200ms
    HAL_Delay(1000);
}
/* USER CODE END WHILE */

这种写法代码量更少，逻辑也更通用。无论你初始状态是什么，它都能保证产生方波一样的闪烁信号。

3.3 跑马灯逻辑实现

接下来实现一个经典的“跑马灯”效果。这里搞会之后灯随便怎么亮都可以自己玩了

3.3.1 跑马灯需求分析与硬件映射

我们要实现的跑马灯效果，并非简单的单向流动，而是一种“钟摆式”的往复运动。具体来说，就是 LED 灯按照 1→2→3→4 的顺序依次点亮并熄灭，到达末端后，再按照 4→3→2→1 的顺序反向回扫，如此循环往复。

要实现这个效果，首先必须搞清楚硬件上的引脚对应关系。

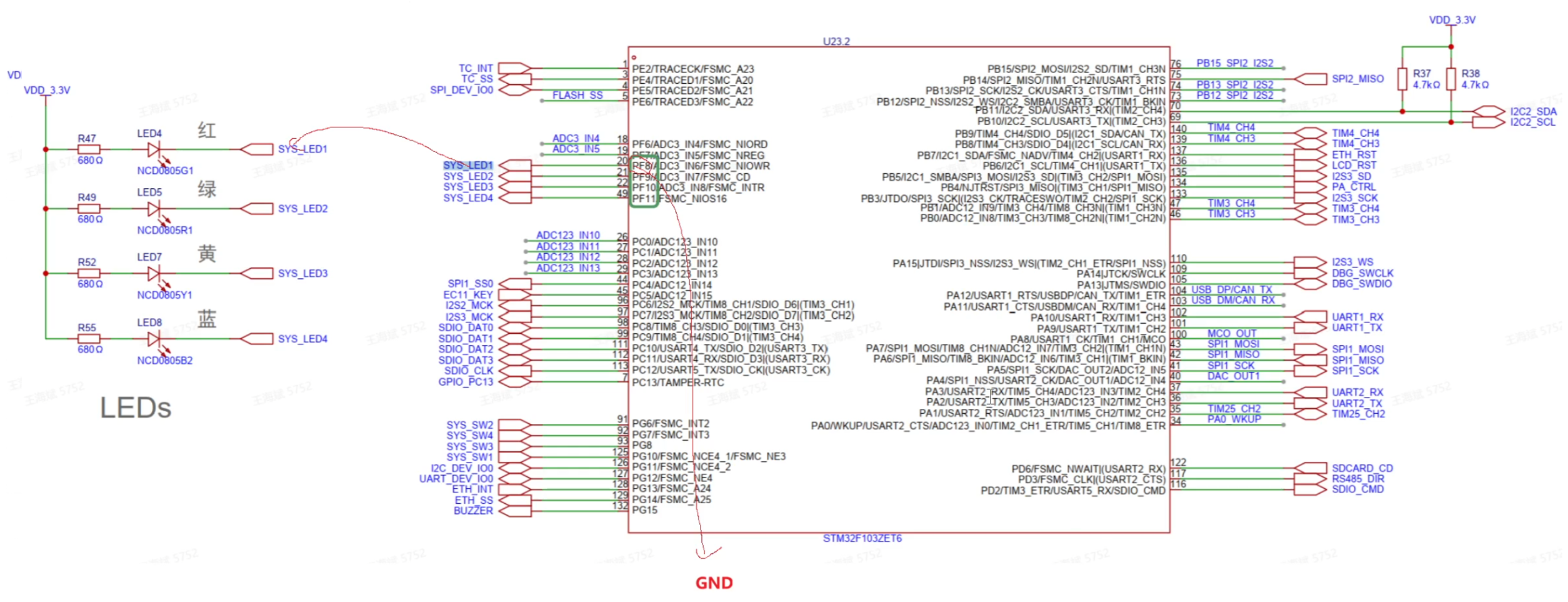

在我的开发板上，物理存在的四个 LED 灯分别标记为 LED4、LED5、LED7、LED8。查看原理图时，这四个灯对应的网络标签被设计者命名为 SYS_LED1 到 SYS_LED4。这还没完，当我们顺着网络标签找到 STM32F103ZET6 芯片时，会发现它们实际连接的 MCU 内部引脚分别是 PF8、PF9、PF10、PF11。

⚠️ 避坑指南：
千万不要看到板子上写着 “LED4” 就以为它对应芯片的 Pin 4，也不要看到原理图上的 SYS_LED1 就以为是 PA1 或 PB1。必须严格遵循原理图的电气连接：

• LED4 (红) $\to$ SYS_LED1 $\to$ PF8
• LED5 (绿) $\to$ SYS_LED2 $\to$ PF9
• LED7 (黄) $\to$ SYS_LED3 $\to$ PF10
• LED8 (蓝) $\to$ SYS_LED4 $\to$ PF11

明确了这一点，我们在软件配置时才能有的放矢。虽然控制四个灯和控制一个灯在本质上没有区别，都是操作 ODR（输出数据寄存器）的特定位，但为了代码的优雅和可维护性，我们需要一种更聪明的配置方式。

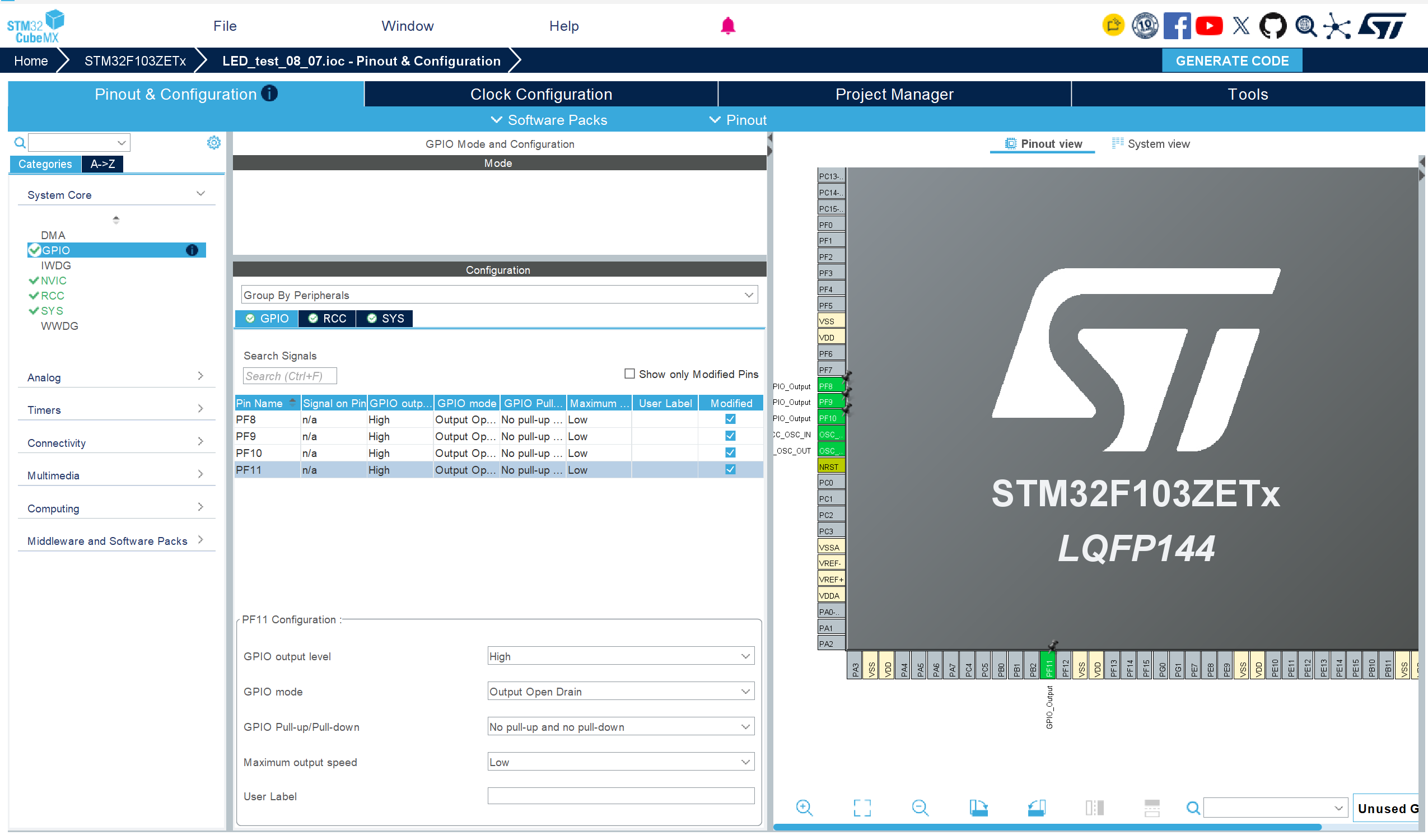

3.3.2 CubeMX 配置与底层初始化逻辑

在 STM32CubeMX 中，我们将 PF8 至 PF11 统一配置为 GPIO_Output 模式。这里有几个关键参数需要特别注意，它们直接决定了 LED 的驱动逻辑：

1. GPIO Output Level (初始电平)：设置为 High。
   结合我们之前讲过的开漏输出电路特性，当 MCU 输出高电平时，MOS 管截止，LED 两端无压差，灯是灭的。这样设置可以保证系统上电复位的瞬间，LED 不会发生误闪烁。
2. GPIO Mode (输出模式)：设置为 Output Open Drain (开漏输出)。
   当然，推挽输出（Push Pull）也是完全可以的。但在本案例中，为了配合外部上拉或特定的驱动电路逻辑，我们选择开漏模式。
3. GPIO Pull-up/Pull-down：设置为 No pull-up and no pull-down。
4. Maximum Output Speed：设置为 Low。
   控制 LED 闪烁属于低频操作，不需要高速响应，低速模式有助于降低电磁干扰（EMI）和功耗。

生成代码后，打开 main.c，你会看到自动生成的 MX_GPIO_Init() 函数。请注意这段代码中的细节处理：

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* USER CODE BEGIN MX_GPIO_Init_1 */

  /* USER CODE END MX_GPIO_Init_1 */

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOF_CLK_ENABLE(); // 开启 F 端口时钟
  __HAL_RCC_GPIOA_CLK_ENABLE(); // 开启 A 端口时钟（虽未用到，但CubeMX可能默认开启）

  /*Configure GPIO pin Output Level */
  // 【关键点】初始化时直接通过 BSRR 寄存器将 PF8-PF11 置高（熄灭）
  HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11, GPIO_PIN_SET);

  /*Configure GPIO pins : PF8 PF9 PF10 PF11 */
  GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD; // 开漏输出
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

  /* USER CODE BEGIN MX_GPIO_Init_2 */

  /* USER CODE END MX_GPIO_Init_2 */
}

大家注意看 HAL_GPIO_WritePin 这一行。它在 GPIO 初始化结构体配置之前，就先把这四个引脚的电平拉高了。这是为了防止在 GPIO 模式配置的短暂窗口期内，引脚处于默认的低电平状态导致 LED 瞬间亮一下。这种“先置位，后配置”的手法，是嵌入式开发中保证系统稳定性的常用技巧。

3.3.3 核心代码实现：数组映射与双向循环

为了让跑马灯的逻辑清晰且易于扩展，我们不建议直接硬编码 PF8、PF9 这样的宏定义。相反，我们应该利用 C 语言的数组特性来抽象硬件。

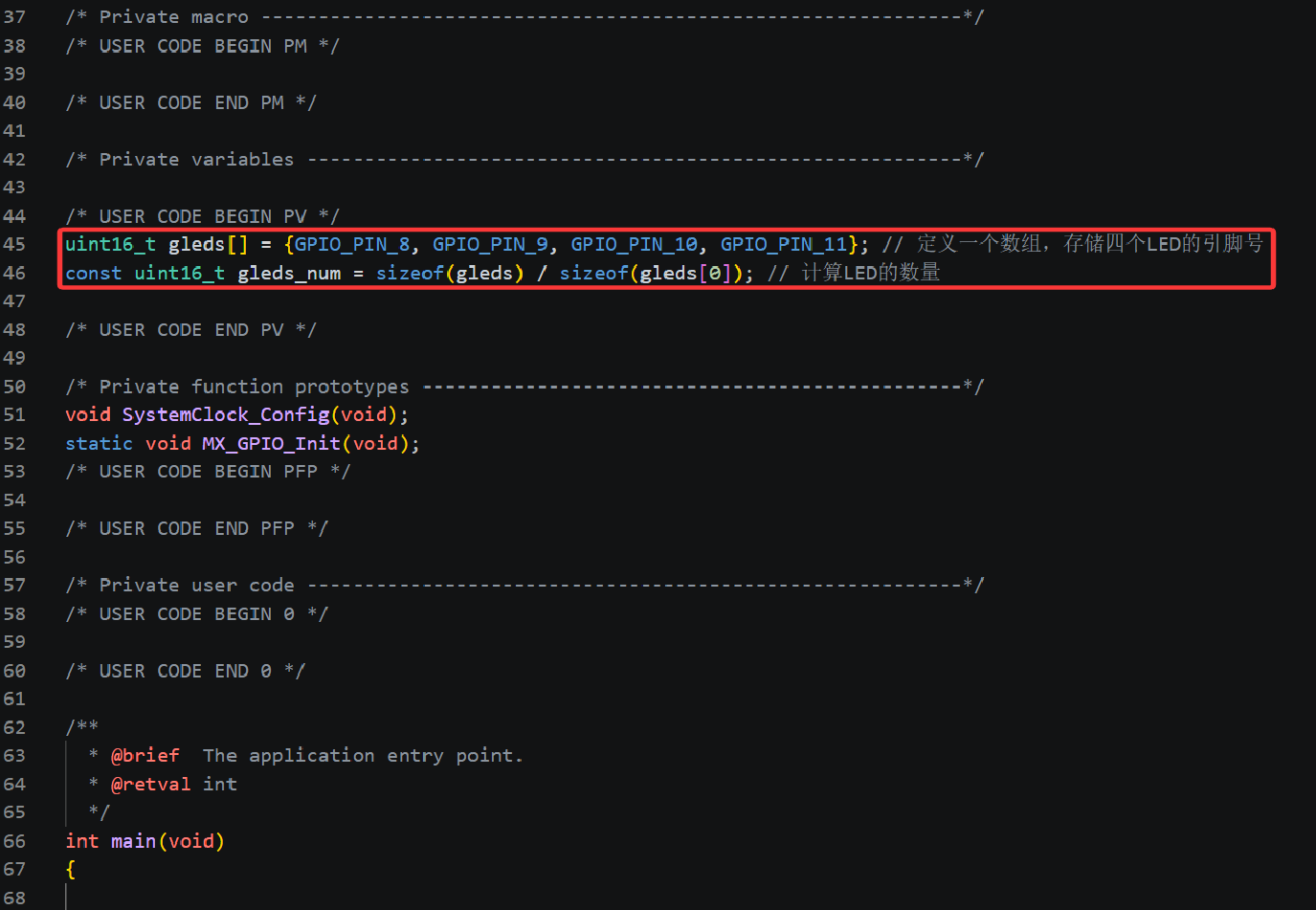

1. 定义 LED 引脚数组

在 main.c 的私有变量区域（/* USER CODE BEGIN PV */），我们定义如下变量：

/* USER CODE BEGIN PV */
// 定义一个数组，按顺序存储四个 LED 的引脚号
uint16_t gleds[] = {GPIO_PIN_8, GPIO_PIN_9, GPIO_PIN_10, GPIO_PIN_11};

// 利用 sizeof 动态计算 LED 的数量，避免手动数数出错
const uint16_t gleds_num = sizeof(gleds) / sizeof(gleds[0]);
/* USER CODE END PV */

这样做的好处是显而易见的：如果未来硬件改版，LED 换到了 PE 端口，或者顺序变了，你只需要修改这个数组的内容，后面的循环逻辑完全不用动。gleds_num 的计算方法也是非常标准的 C 语言技巧，它能自动适应数组大小的变化。

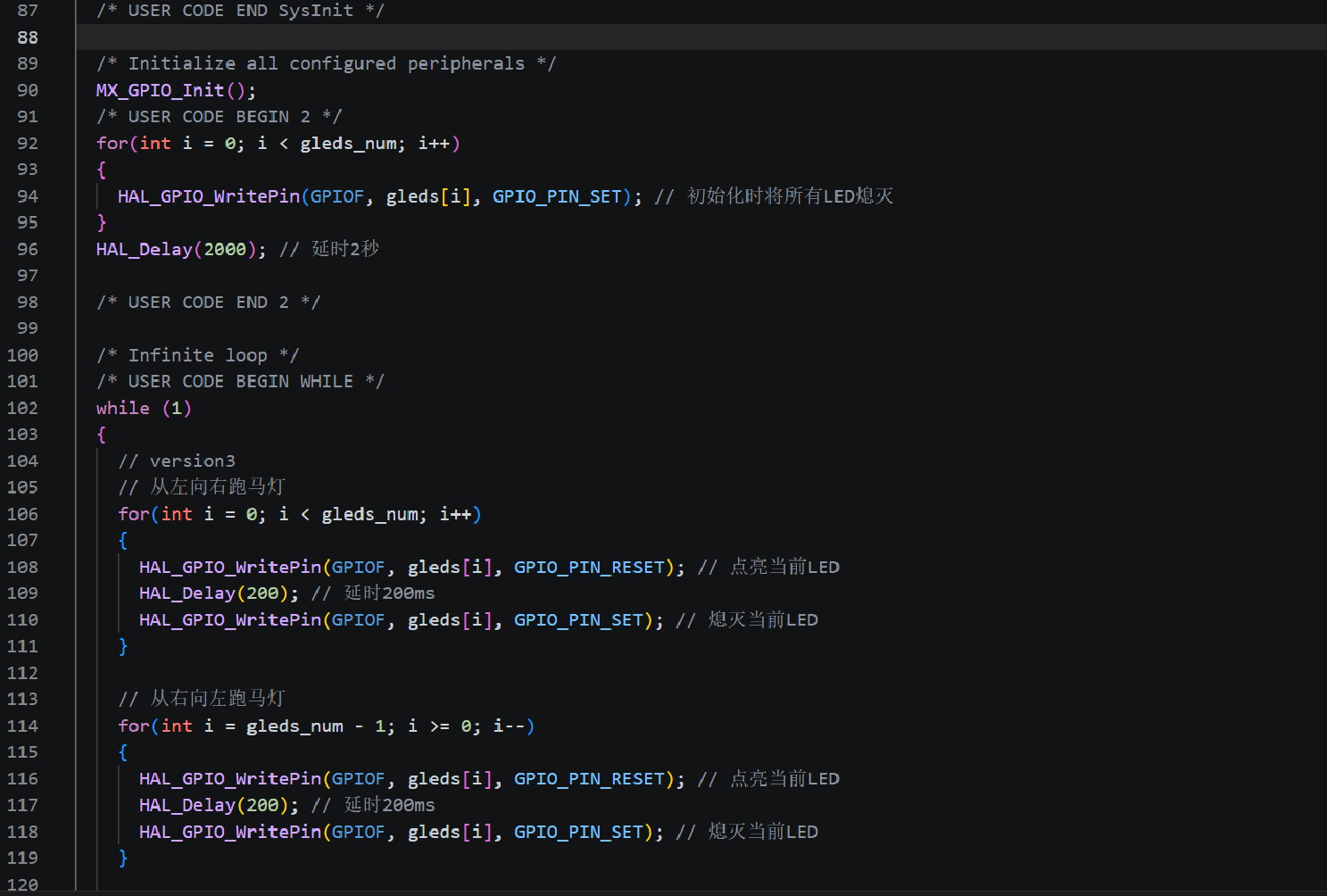

2. 主循环中的跑马灯逻辑

在 main 函数的 while(1) 循环中，我们分两步来实现“钟摆”效果：

第一步：正向扫描（从左向右）

// 从左向右跑马灯
for(int i = 0; i < gleds_num; i++)
{
    HAL_GPIO_WritePin(GPIOF, gleds[i], GPIO_PIN_RESET); // 点亮当前 LED (低电平有效)
    HAL_Delay(200);                                     // 延时 200ms
    HAL_GPIO_WritePin(GPIOF, gleds[i], GPIO_PIN_SET);   // 熄灭当前 LED (高电平)
}

这里利用了数组下标 i 从 0 递增到 3。每次循环，先写低电平（RESET）点亮灯，人眼观察到亮后，延时 200ms，再写高电平（SET）熄灭灯，为下一次循环做准备。

第二步：反向扫描（从右向左）

// 从右向左跑马灯
for(int i = gleds_num - 1; i >= 0; i--)
{
    HAL_GPIO_WritePin(GPIOF, gleds[i], GPIO_PIN_RESET); // 点亮当前 LED
    HAL_Delay(200);                                     // 延时 200ms
    HAL_GPIO_WritePin(GPIOF, gleds[i], GPIO_PIN_SET);   // 熄灭当前 LED
}

反向扫描的逻辑与正向完全一致，唯一的区别在于循环变量 i 的初始值是 gleds_num - 1（即 3），并且条件是 i >= 0，步长是 i--。这样就实现了从最后一个灯回溯到第一个灯的效果。

此外，在进入 while(1) 死循环之前，我们还加了一段初始化代码：先遍历一次数组将所有灯熄灭（双重保险），然后执行 HAL_Delay(2000)。这 2 秒的延时是为了让系统上电后有一个明显的“准备期”，避免一上电就开始狂闪，体验更好。

3.3.4 进阶技巧：HAL 库函数的查阅与使用

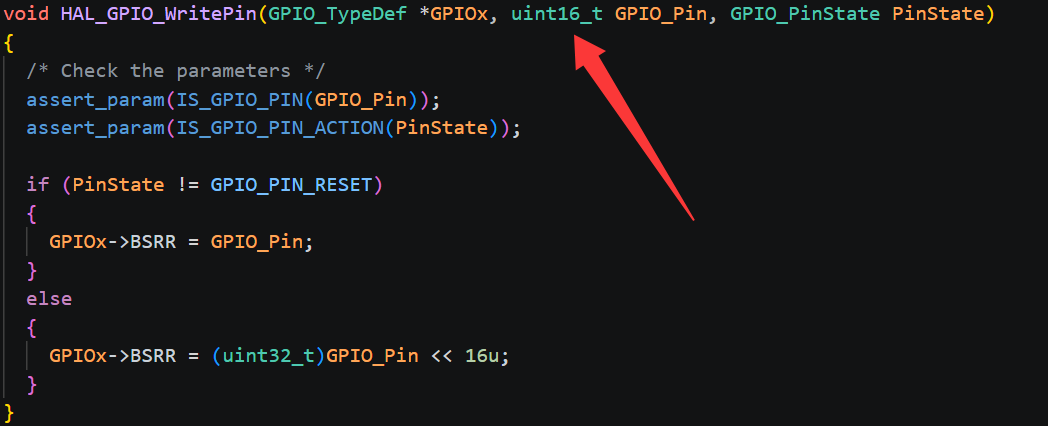

在编写上述代码时，我们用到了 HAL_GPIO_WritePin。其实 HAL 库还提供了一个非常便捷的函数叫 HAL_GPIO_TogglePin（翻转引脚电平）。

如果你不想显式地写“点亮”和“熄灭”两步操作，而是想让灯的状态直接取反（亮变灭，灭变亮），就可以使用这个函数。它的源码实现非常精妙，利用了 BSRR 寄存器的特性进行原子操作：

void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
  uint32_t odr;

  /* 检查参数合法性 */
  assert_param(IS_GPIO_PIN(GPIO_Pin));

  /* 获取当前 ODR 寄存器的值 */
  odr = GPIOx->ODR;

  /*
   * 核心逻辑：
   * 如果当前位是低(0)，则向 BSRR 的低 16 位写 1 (置位/Set)；
   * 如果当前位是高(1)，则向 BSRR 的高 16 位写 1 (复位/Reset)。
   * 这是一个原子操作，不会被中断打断。
   */
  GPIOx->BSRR = ((odr & GPIO_Pin) << GPIO_NUMBER) | (~odr & GPIO_Pin);
}

虽然在这个跑马灯案例中，我们需要明确的“亮-灭”时序，用 WritePin 更直观，但在很多 Blink（闪烁）场景下，TogglePin 能少写一半代码。

如何高效查阅 HAL 库手册？

很多人在找函数原型或参数说明时会感到迷茫。这里教大家三种高效的方法：

1. AI 辅助：直接让 AI 生成 HAL 库的常用接口，让它解释参数和用法，这是最快的方式。

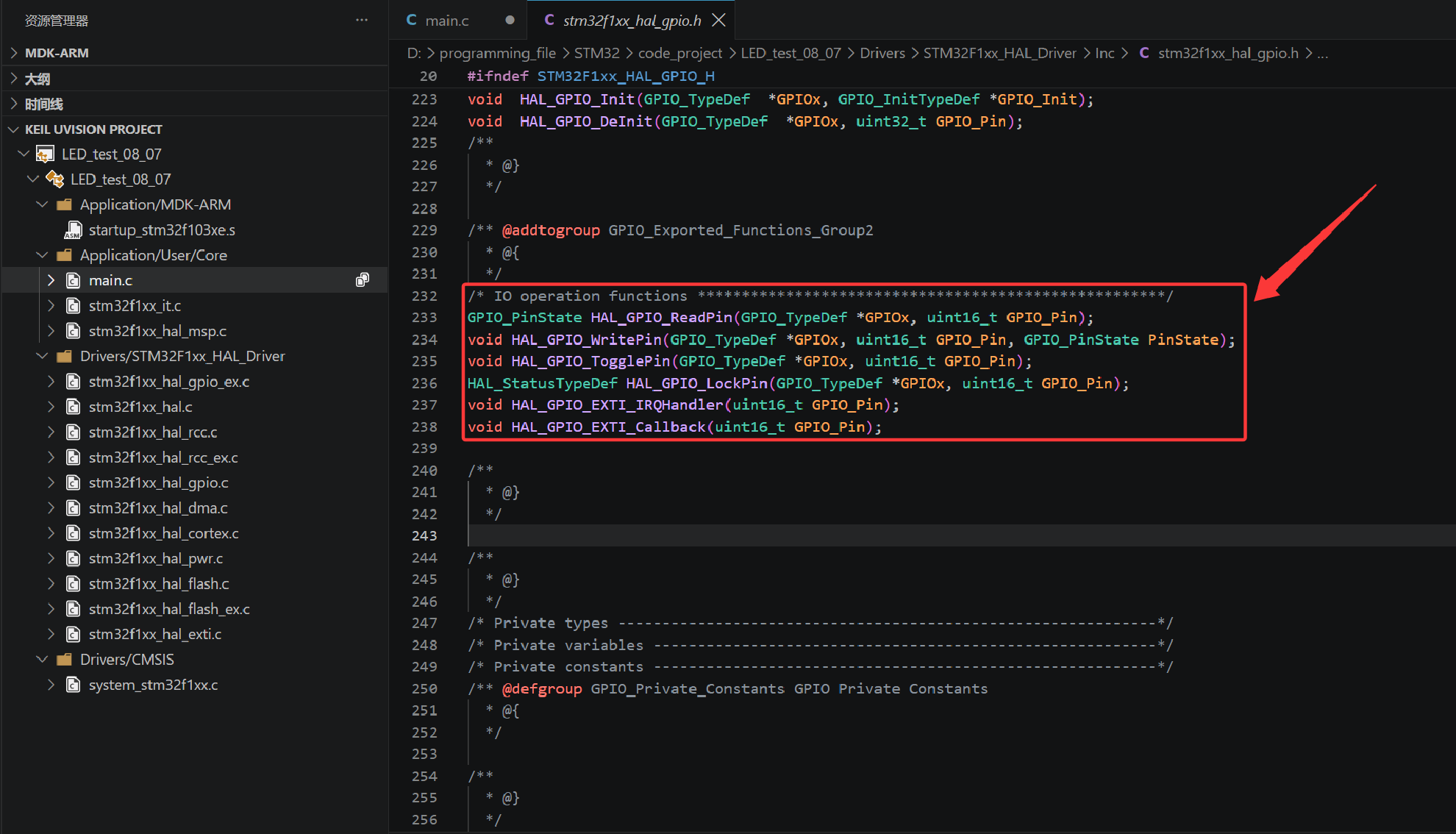

2. IDE 跳转：在代码中右键点击函数名（如 HAL_GPIO_WritePin），选择“Go to Definition”，直接看头文件 stm32f1xx_hal_gpio.h 中的声明和注释。

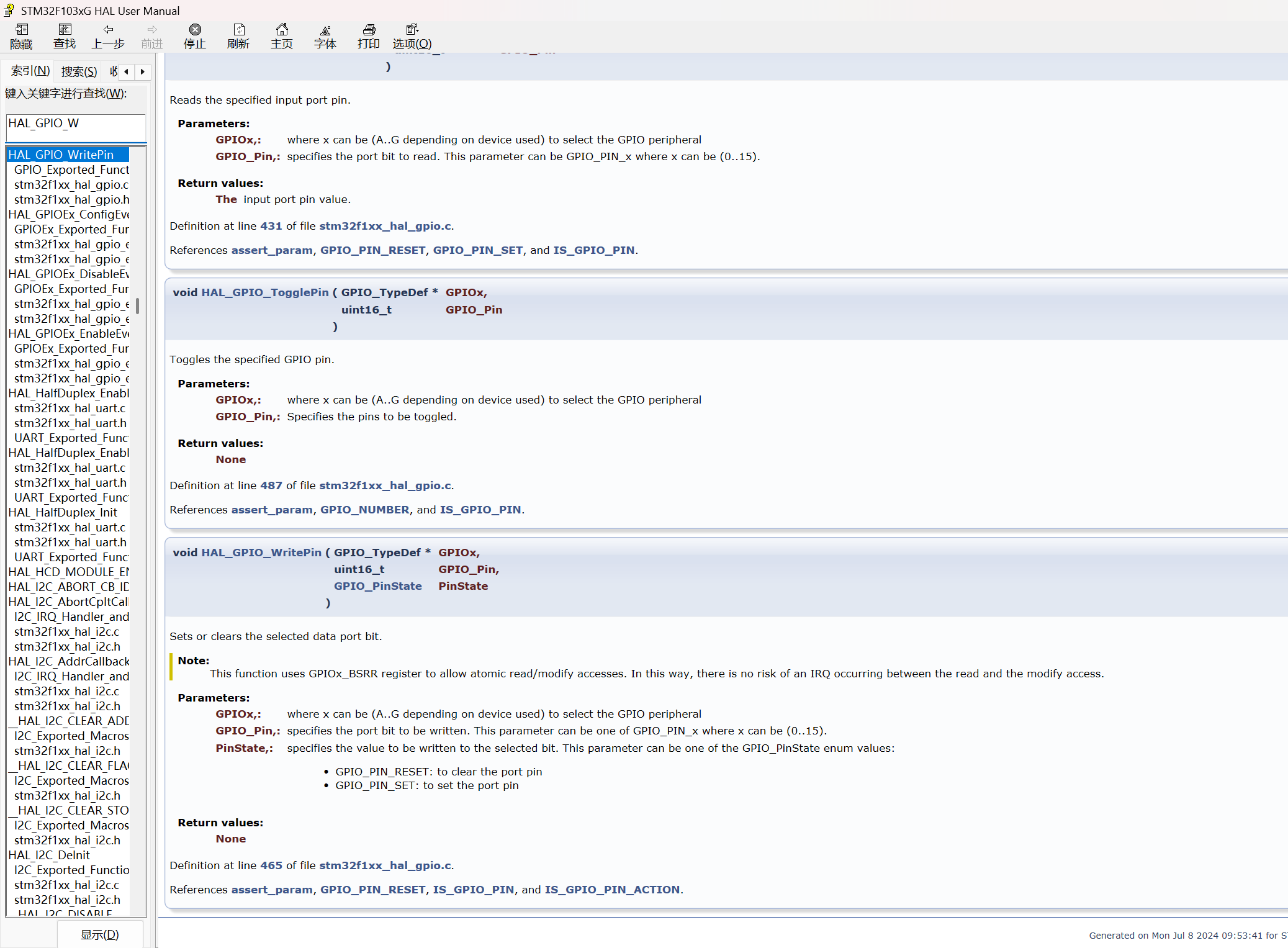

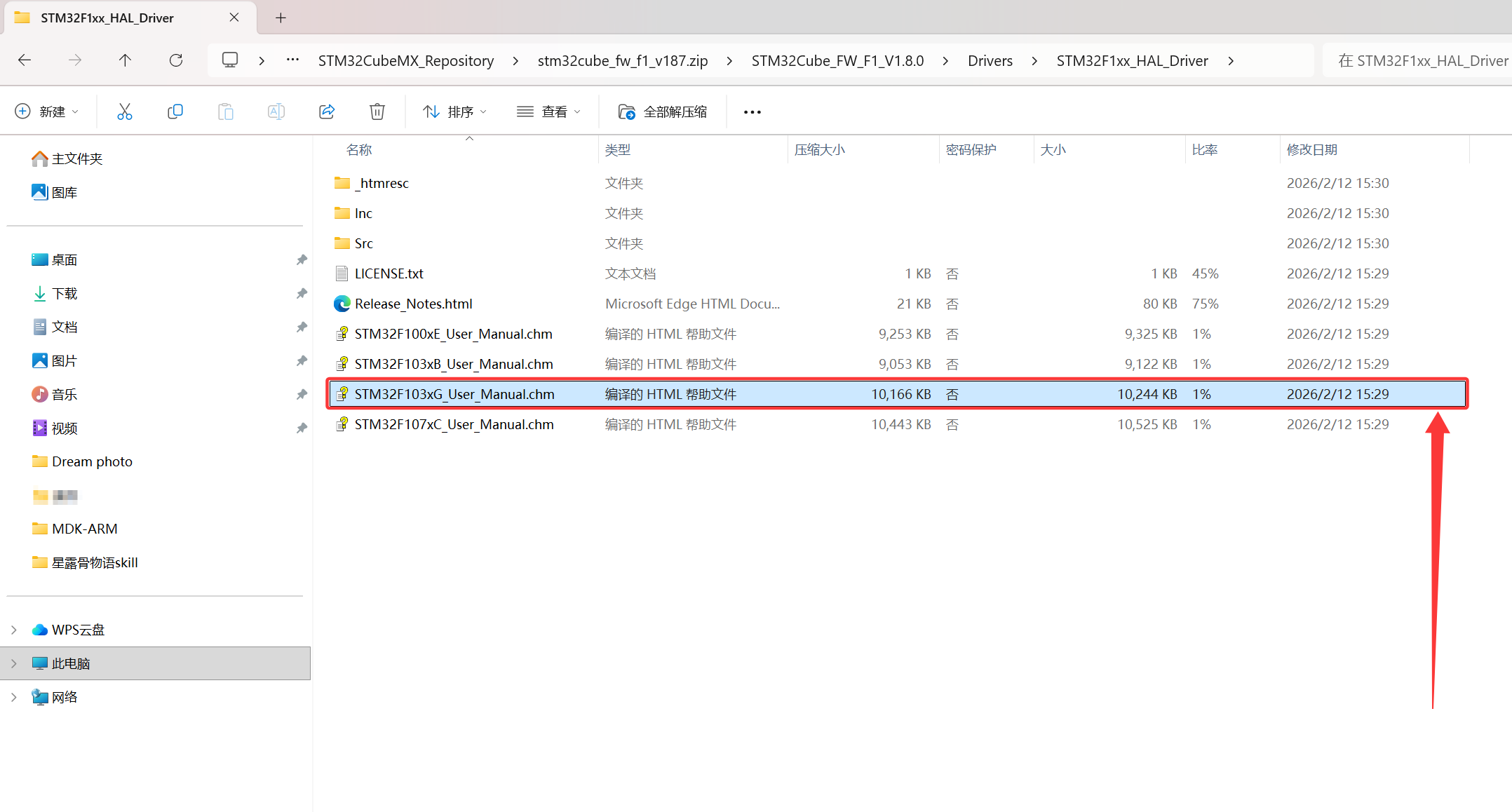

3. 官方 CHM 手册（推荐）：

   • 找到你的固件包目录，通常在 STM32Cube\Repository\STM32Cube_FW_F1_V1.8.0\Drivers\STM32F1xx_HAL_Driver 下。

   • 打开 STM32F103xG_User_Manual.chm（根据你的芯片型号选择对应的 G/B/E 系列手册）。



   • 在索引栏搜索 HAL_GPIO_W，你就能立刻找到 WritePin、TogglePin 等所有相关函数的详细文档，包括参数定义、返回值说明以及注意事项。

建议可以把这个 CHM 手册创建一个快捷方式放到桌面上，可以当字典来用。

---
