项目研究背景

随着汽车智能化技术持续发展，车载环境感知与自动控制已经成为汽车电子领域重要发展方向。传统车辆雨刮设备大多依靠驾驶员手动调节档位，缺少雨量自动感知能力；车内通风温控设备同样依赖人工操作，无法根据车内、车外温差实现自动化启停，驾驶过程中频繁手动操作设备容易分散驾驶员注意力，存在行车安全隐患。市面上现有的车载感知控制方案大多集成于高端整车，硬件成本高、系统封闭，难以低成本进行功能验证与二次开发。同时，多数简易车载监测装置功能单一，仅支持单一数据采集，缺少多传感器融合处理、本地按键调控、屏幕实时显示以及移动端远程监控一体化能力。物联网与嵌入式技术的普及，为低成本搭建车载智能感知控制系统提供了可行方案。本课题以 STM32 单片机作为核心控制器，整合雨水传感器、双路温度传感器、步进电机、继电器等外设，搭建集环境数据采集、本地多模式控制、蓝牙 APP 远程监控于一体的模拟车载控制系统，可用于验证车载智能雨刮与温控联动控制逻辑，为低成本车载智能控制方案研究提供实践支撑。

摘要

本文设计并实现一套基于 STM32 单片机的车载智能监测与控制系统。系统采用 DS18B20、雨水传感器采集车内、车外温度与雨量信息，通过 OLED 显示屏实时展示环境参数；系统支持自动、手动、阈值设置三种工作模式，借助按键完成模式切换、参数调整与设备控制；利用 ULN2003 驱动步进电机模拟车载雨刮，依靠继电器实现冷热排风设备模拟控制。系统可依据雨量阈值自动切换雨刮档位，根据车内车外温差自动启动排风装置。课题搭载 JDY-3X 蓝牙模块，实现移动端 APP 远程查看数据、修改阈值与控制执行设备。经测试，系统数据采集稳定，多模式控制逻辑运行正常，可完成车载环境感知与自动调控模拟功能，能够满足车载智能控制系统的原理验证需求。

总体方案

主控单元：STM32F103C8T6 单片机

作用：整个系统的核心控制器，负责采集各类传感器数据、解析按键指令、驱动显示设备、控制电机与继电器、完成蓝牙数据收发与逻辑运算。选型理由：该型号单片机资源充足、开发资料丰富，具备多路 IO 口、定时器资源，完全满足传感器采集、电机驱动、蓝牙通信需求，开发难度适合本科嵌入式开发学习。
环境采集硬件
- DS18B20 温度传感器（2 个）：分别采集车内、车外温度，数字信号输出，布线简单，适配车载环境温度采集场景。
- 雨水传感器模块：检测环境雨量强度，输出模拟信号供单片机读取，用于判断降雨等级，作为雨刮自动控制依据。
执行机构硬件
- YS-19 ULN2003 步进电机驱动板 + 步进电机：模拟车载雨刮器，实现雨刮一档、二档档位运行。ULN2003 具备足够驱动能力，简化单片机驱动电路设计。
- 继电器模块：模拟车载冷热排风设备，单片机输出电平控制继电器通断，实现冷风、热风设备模拟启停。
- LED 指示灯（2 个）：分别作为雨刮一档、二档工作状态指示灯，直观反馈设备运行状态。
人机交互硬件
- OLED 显示屏：实时刷新显示雨量、车内温度、车外温度等传感数据，展示系统当前工作模式。
- 独立按键（4 个）：提供本地操作入口，实现模式切换、光标选择、参数增减、雨刮档位切换功能。
无线通信硬件
- JDY-3X 蓝牙模块：与单片机串口相连，建立单片机与手机 APP 的数据通道，实现远程数据查看、阈值配置、远程设备控制。
辅助硬件

直流稳压电源、面包板、杜邦线，为整套系统提供稳定供电，搭建硬件电路；计算机作为程序编译、调试、烧录设备。

核心功能

传感数据采集功能

系统通过两个 DS18B20 分别采集车内、车外温度，雨水传感器实时采集雨量强度；主控周期性读取传感器数据，完成数值转换与数据缓存，为系统控制逻辑提供原始环境数据。
OLED 实时数据显示功能

将采集得到的雨量、车内温度、车外温度实时展示在 OLED 屏幕；同步显示当前系统工作模式，阈值设置界面下展示待调整参数，方便本地查看系统运行状态。
步进电机雨刮模拟控制功能

使用 ULN2003 驱动步进电机模拟车辆雨刮，支持一档、二档两种运行档位，可根据控制指令启停以及切换档位，配合指示灯反馈当前工作档位。
多模式按键本地控制功能

系统具备自动模式、手动模式、阈值设置模式，依靠按键完成模式切换；手动模式下支持选择设备、开关设备、切换雨刮档位；阈值模式下支持选中参数、增减阈值数值，实现本地参数配置。
自动联动控制功能

自动模式下，当雨量数值高于雨量下限，启动雨刮一档；雨量高于雨量上限，启动雨刮二档。当车内温度高于车外温度且温差超过设定阈值，开启冷风模拟设备；车内温度低于车外温度且温差超过设定阈值，开启热风模拟设备。
状态指示功能

LED1 点亮代表雨刮一档运行，LED2 点亮代表雨刮二档运行，直观反馈雨刮工作状态，便于调试与状态观测。
蓝牙通信与手机 APP 远程管控功能

通过 JDY-3X 蓝牙模块建立无线通信链路；手机 APP 可以实时获取温度、雨量数据；远程修改雨量阈值、温度差值阈值；远程控制雨刮、热风、冷风设备启停。

技术路线

编程语言：C 语言

用途：STM32 单片机底层程序开发，完成传感器驱动、按键检测、OLED 显示、电机控制、串口蓝牙通信、系统业务逻辑编写。
单片机开发框架：STM32 标准库

用途：简化单片机外设初始化开发，完成 GPIO、定时器、串口等外设配置，降低嵌入式底层开发工作量。
开发软件：Keil MDK5

用途：单片机代码编写、编译、调试，程序烧录至 STM32 开发板，是嵌入式主流开发环境。
电路绘图软件：Altium Designer

用途：绘制系统硬件原理框图，辅助完成硬件电路设计与方案验证。
调试工具：ST-Link 下载器、串口调试助手

用途：程序下载、在线调试，串口打印运行日志，排查软硬件通信故障。
移动端 APP 开发工具：蓝牙串口助手 / Android 开发工具

用途：搭建上位机 APP，实现蓝牙连接、数据接收、指令下发，完成远程监控功能。
测试工具：万用表、示波器

用途：硬件电路供电检测、信号波形测试，排查硬件接线、信号传输故障。
文档绘图工具：Visio、Draw.io

用途：绘制系统总体架构图、流程图，用于毕业设计图纸撰写。

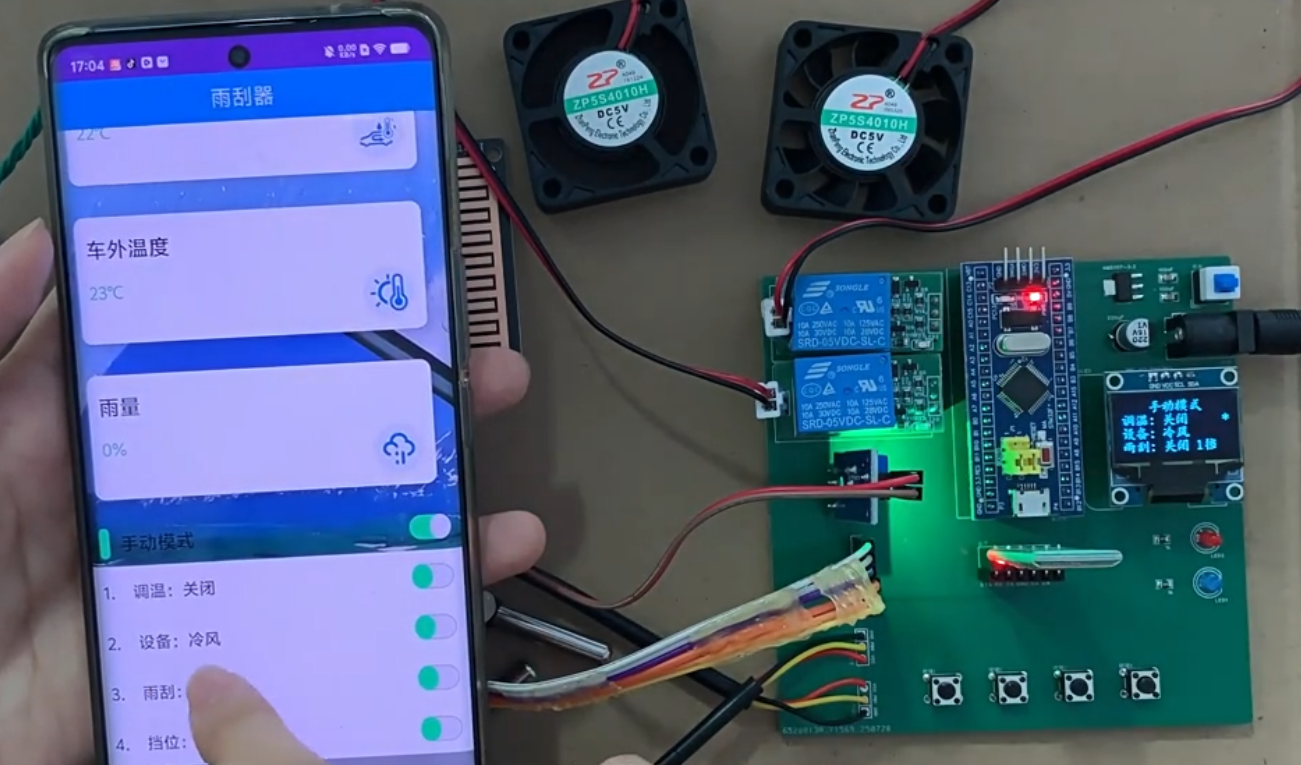

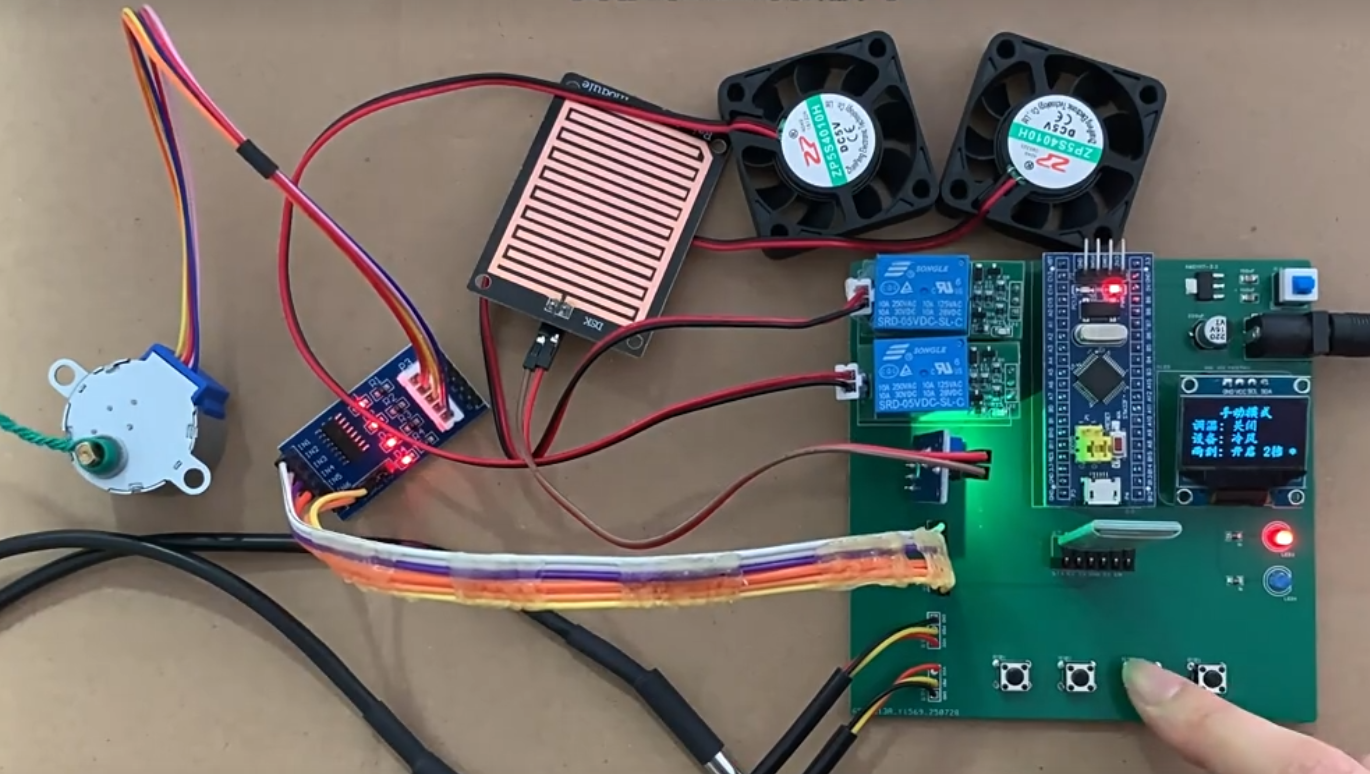

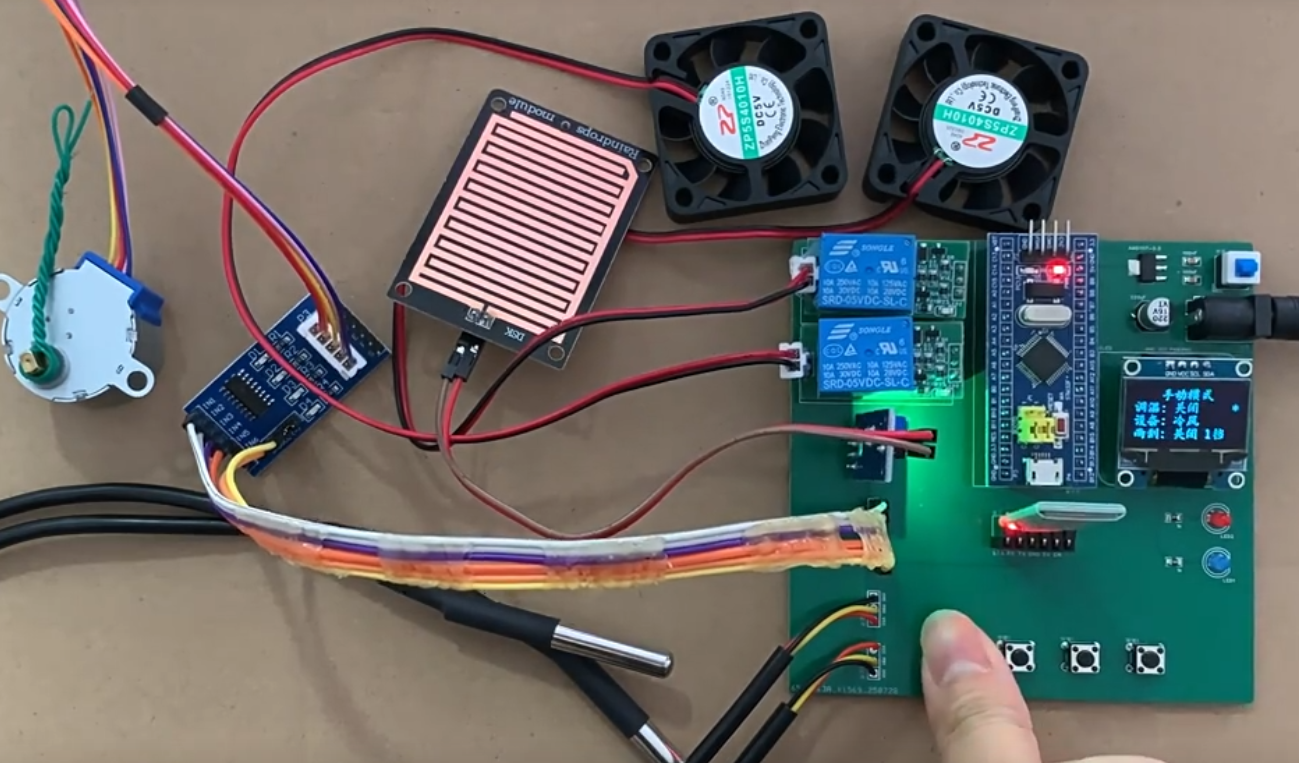

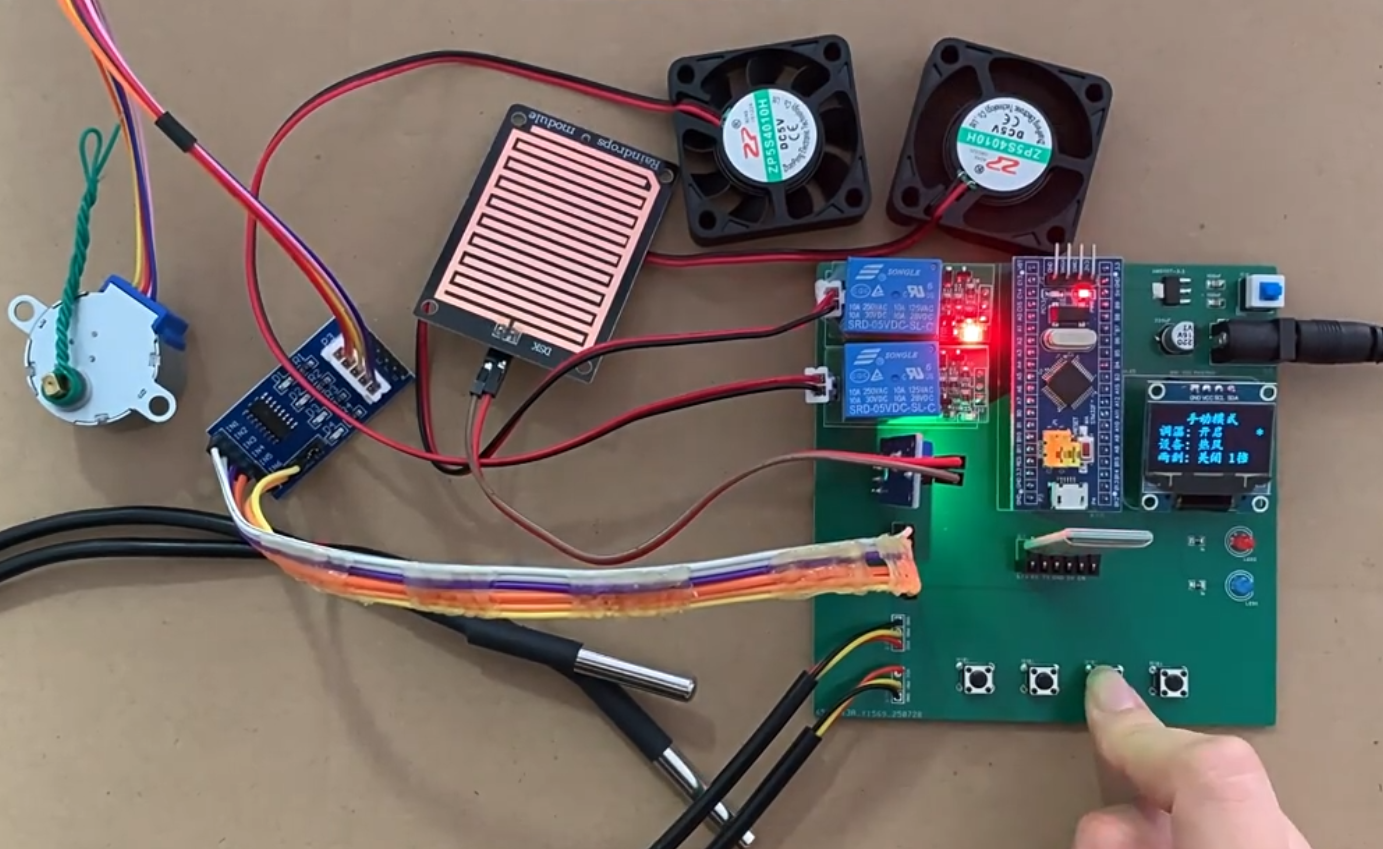

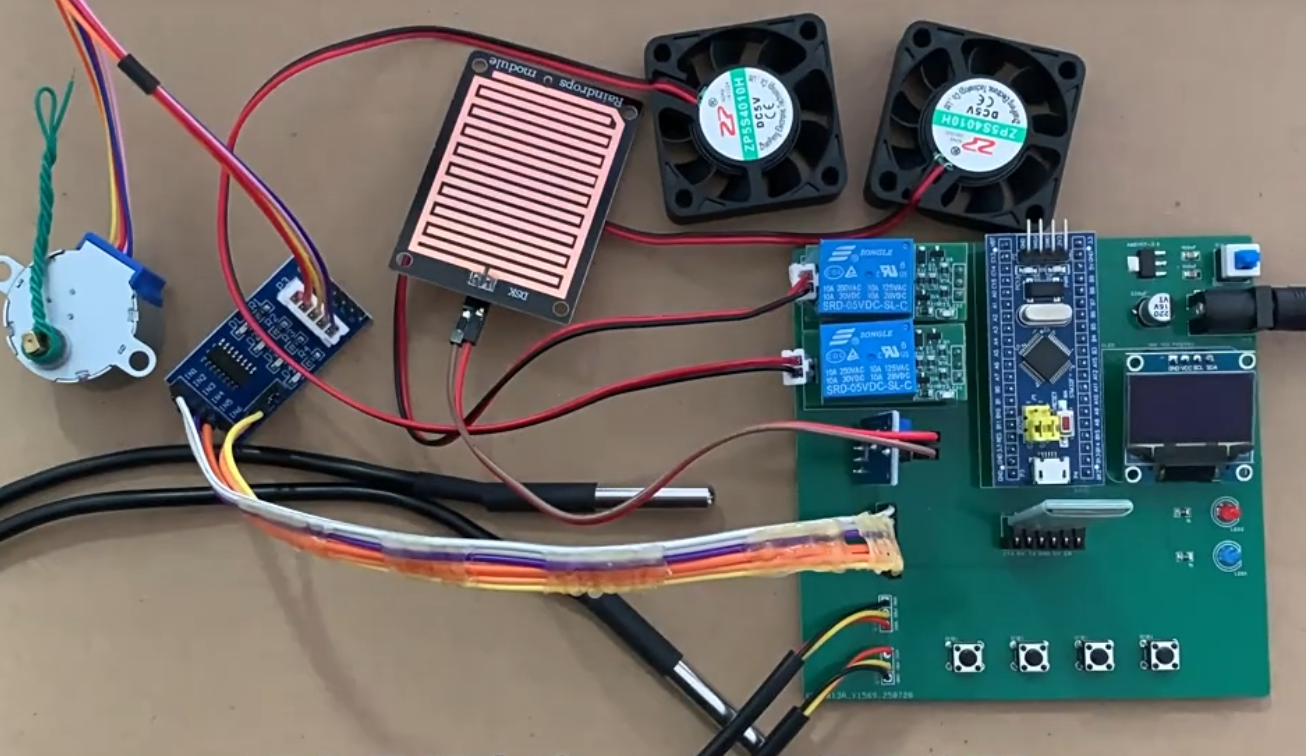

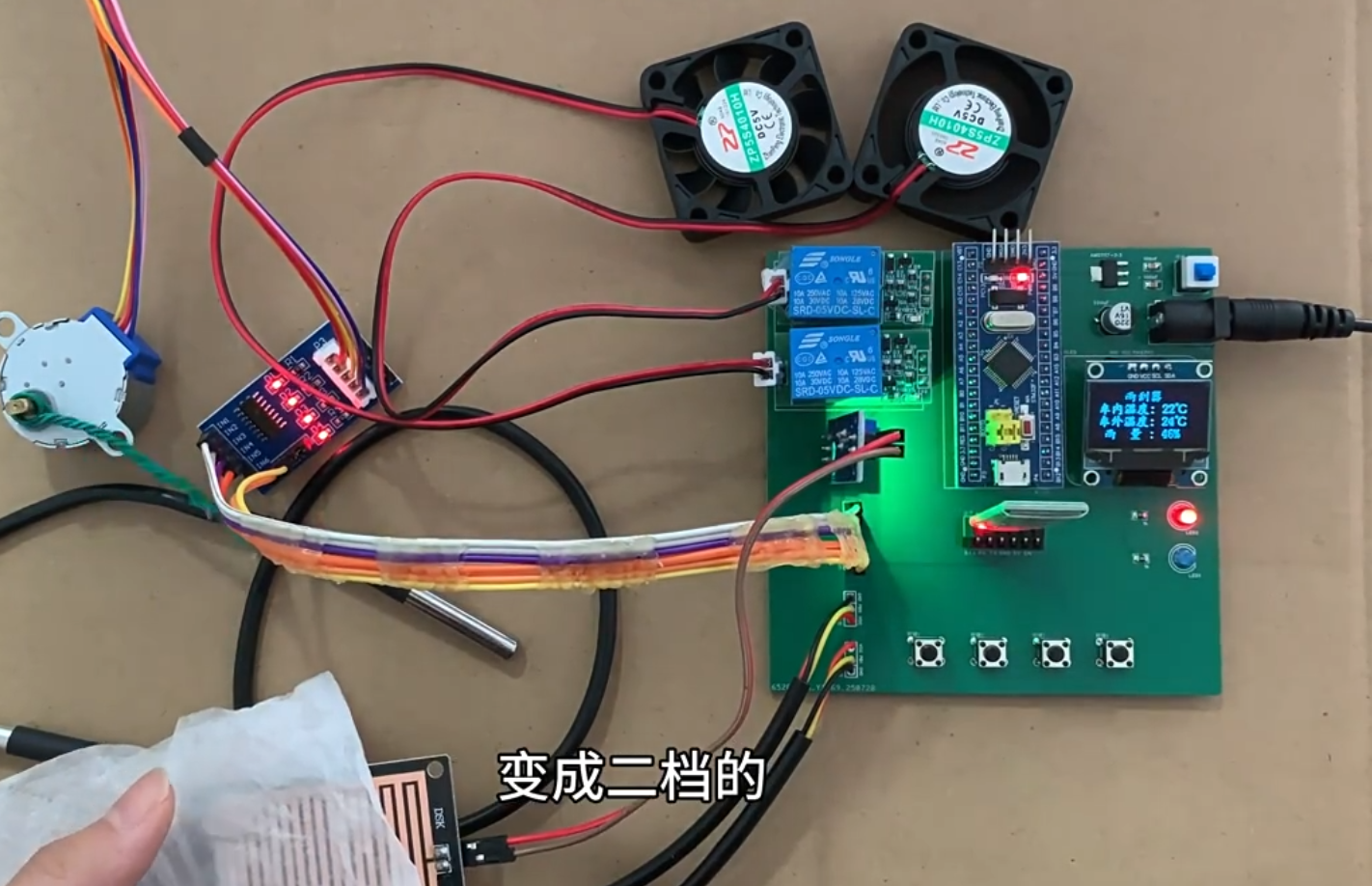

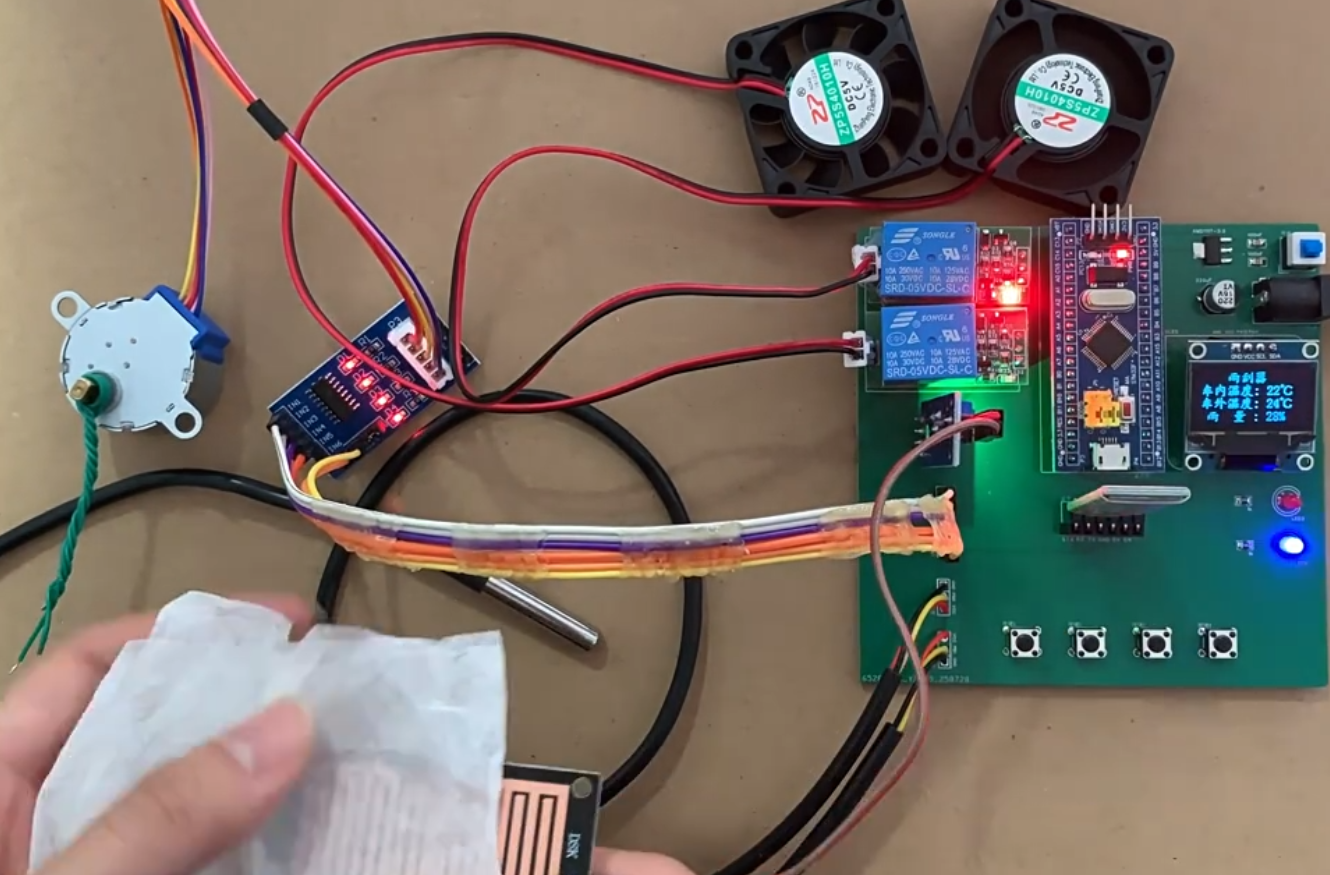

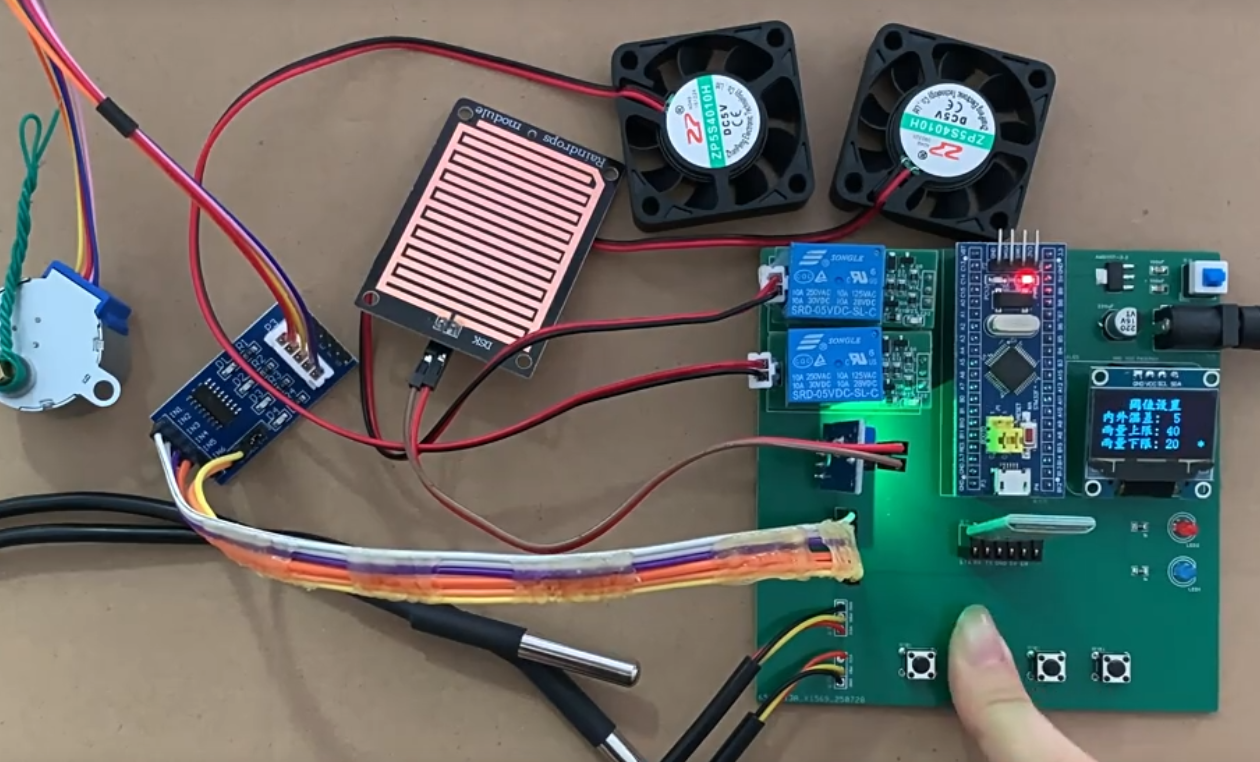

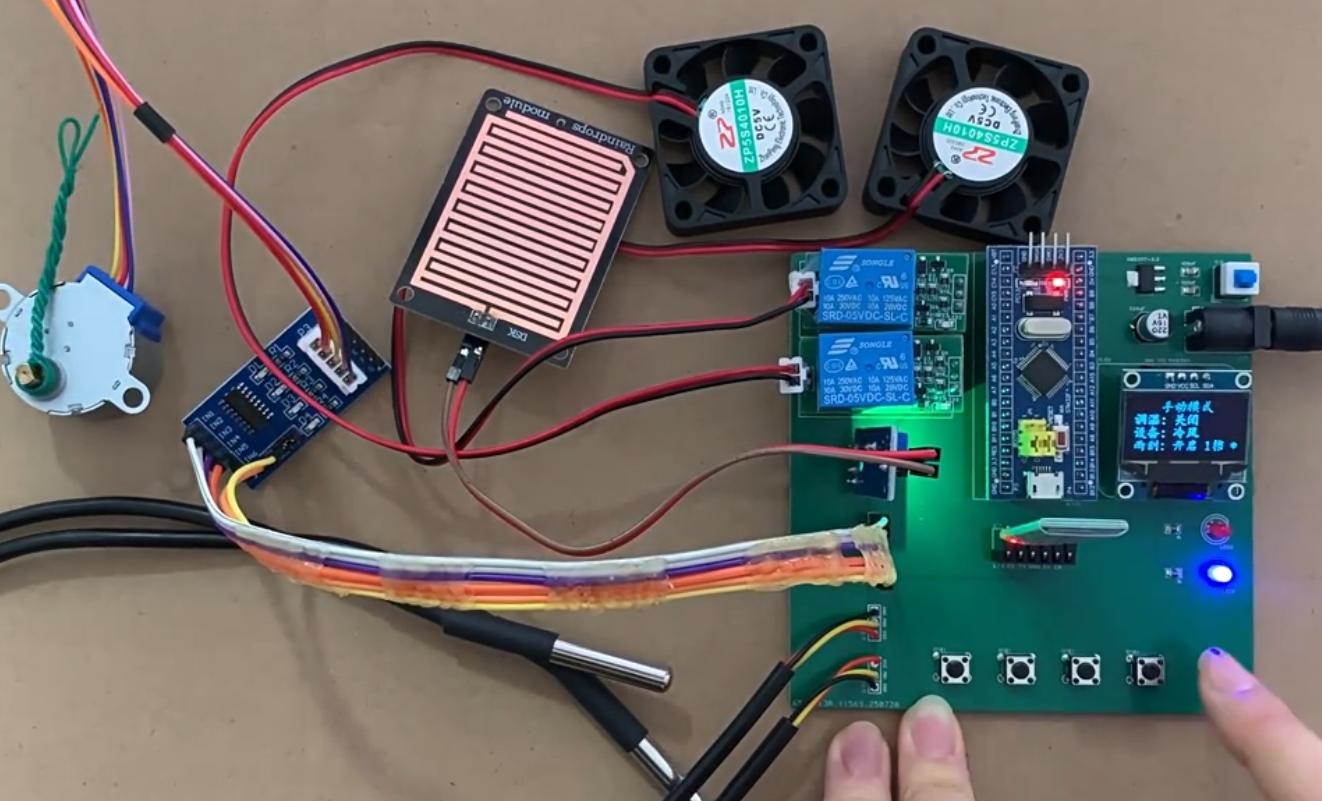

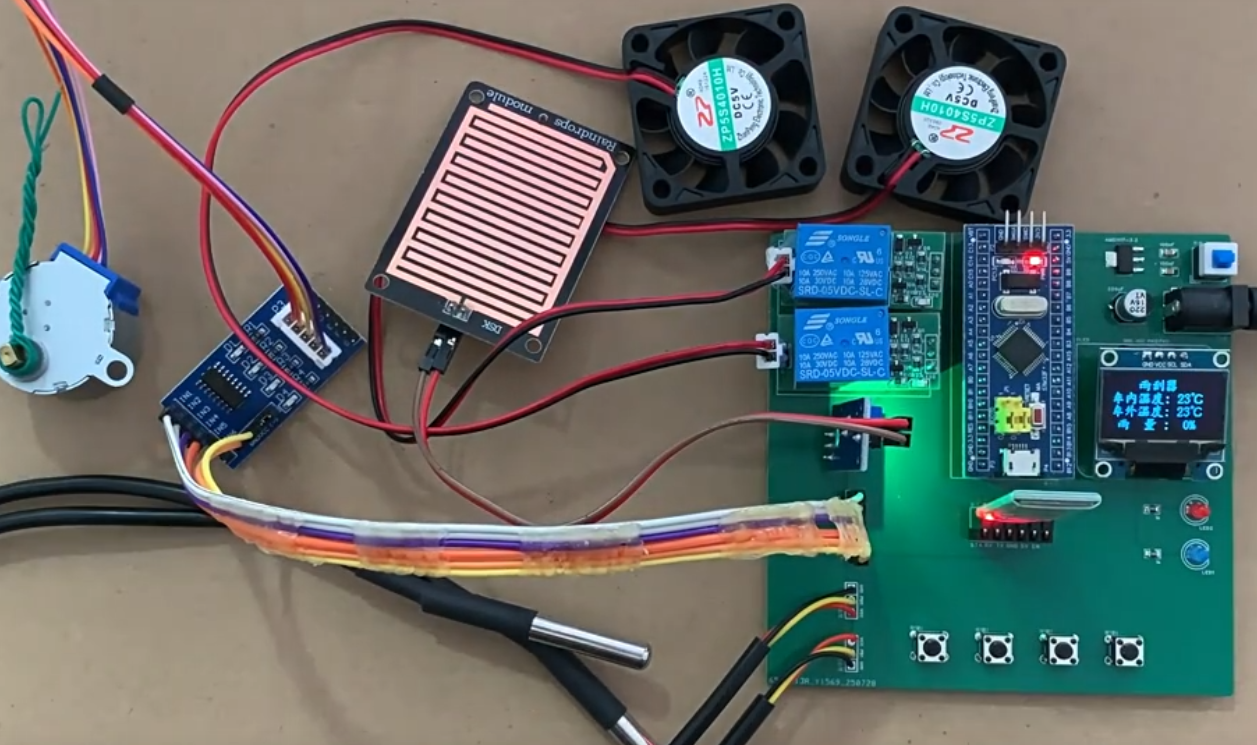

项目演示

在这里插入图片描述
